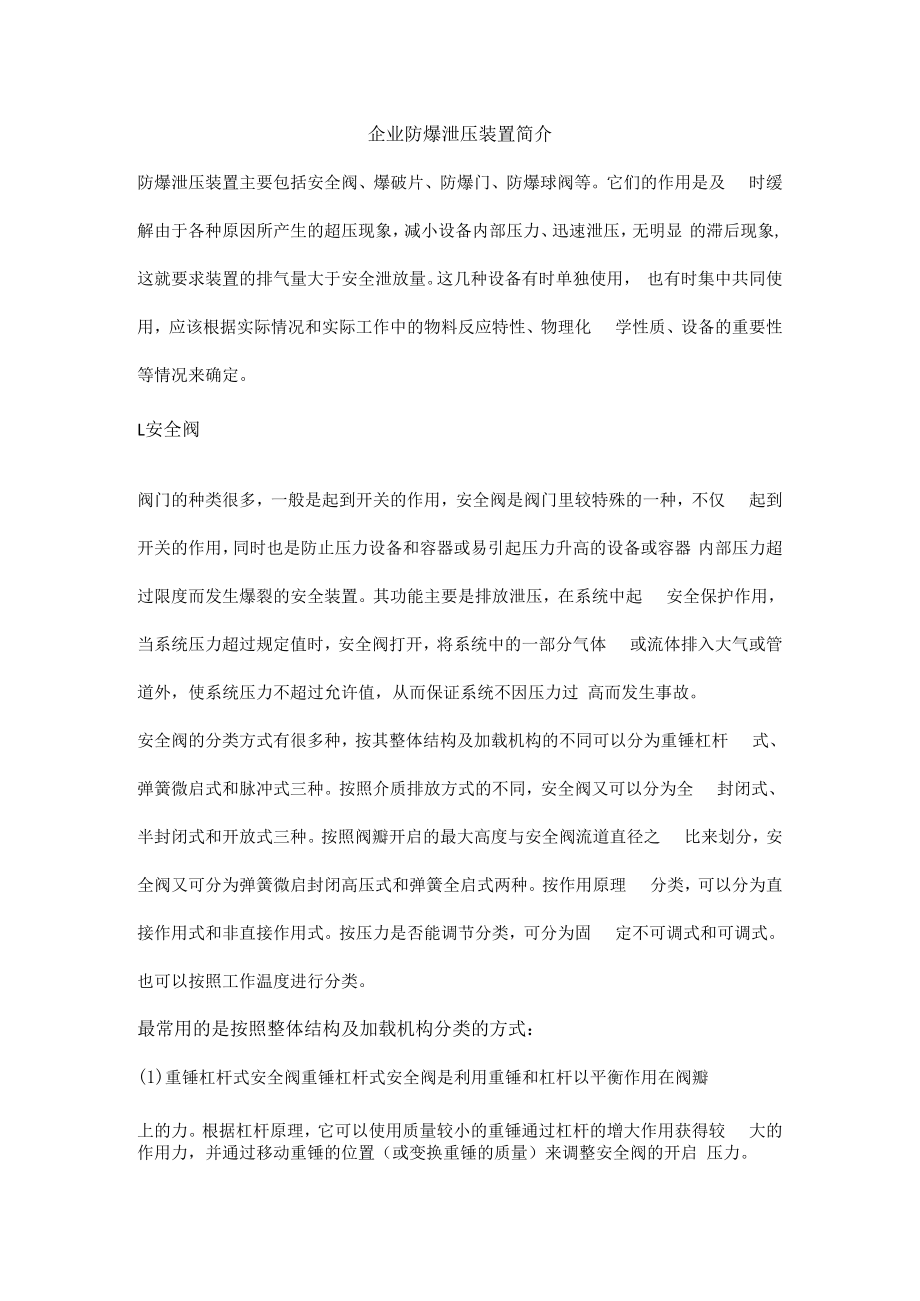

1、企业防爆泄压装置简介防爆泄压装置主要包括安全阀、爆破片、防爆门、防爆球阀等。它们的作用是及 时缓解由于各种原因所产生的超压现象，减小设备内部压力、迅速泄压，无明显 的滞后现象,这就要求装置的排气量大于安全泄放量。这几种设备有时单独使用， 也有时集中共同使用，应该根据实际情况和实际工作中的物料反应特性、物理化 学性质、设备的重要性等情况来确定。L安全阀阀门的种类很多，一般是起到开关的作用，安全阀是阀门里较特殊的一种，不仅 起到开关的作用，同时也是防止压力设备和容器或易引起压力升高的设备或容器 内部压力超过限度而发生爆裂的安全装置。其功能主要是排放泄压，在系统中起 安全保护作用，当系统压力超过规定
2、值时，安全阀打开，将系统中的一部分气体 或流体排入大气或管道外，使系统压力不超过允许值，从而保证系统不因压力过 高而发生事故。安全阀的分类方式有很多种，按其整体结构及加载机构的不同可以分为重锤杠杆 式、弹簧微启式和脉冲式三种。按照介质排放方式的不同，安全阀又可以分为全 封闭式、半封闭式和开放式三种。按照阀瓣开启的最大高度与安全阀流道直径之 比来划分，安全阀又可分为弹簧微启封闭高压式和弹簧全启式两种。按作用原理 分类，可以分为直接作用式和非直接作用式。按压力是否能调节分类，可分为固 定不可调式和可调式。也可以按照工作温度进行分类。最常用的是按照整体结构及加载机构分类的方式：(1)重锤杠杆式安全阀

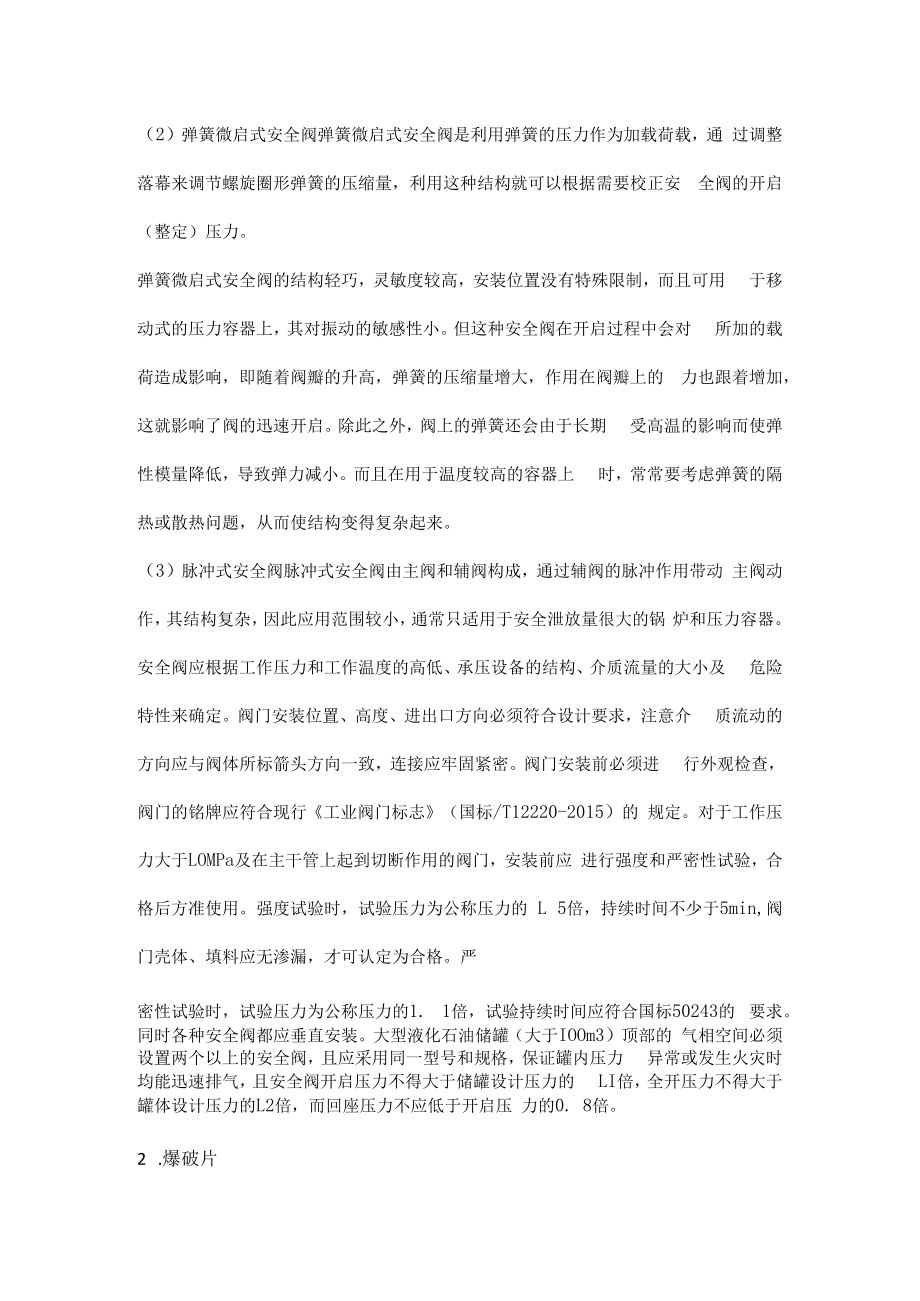

3、重锤杠杆式安全阀是利用重锤和杠杆以平衡作用在阀瓣上的力。根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较 大的作用力，并通过移动重锤的位置（或变换重锤的质量）来调整安全阀的开启 压力。（2）弹簧微启式安全阀弹簧微启式安全阀是利用弹簧的压力作为加载荷载，通 过调整落幕来调节螺旋圈形弹簧的压缩量，利用这种结构就可以根据需要校正安 全阀的开启（整定）压力。弹簧微启式安全阀的结构轻巧，灵敏度较高，安装位置没有特殊限制，而且可用 于移动式的压力容器上，其对振动的敏感性小。但这种安全阀在开启过程中会对 所加的载荷造成影响，即随着阀瓣的升高，弹簧的压缩量增大，作用在阀瓣上的 力也跟着增加，这就
4、影响了阀的迅速开启。除此之外，阀上的弹簧还会由于长期 受高温的影响而使弹性模量降低，导致弹力减小。而且在用于温度较高的容器上 时，常常要考虑弹簧的隔热或散热问题，从而使结构变得复杂起来。（3）脉冲式安全阀脉冲式安全阀由主阀和辅阀构成，通过辅阀的脉冲作用带动 主阀动作，其结构复杂，因此应用范围较小，通常只适用于安全泄放量很大的锅 炉和压力容器。安全阀应根据工作压力和工作温度的高低、承压设备的结构、介质流量的大小及 危险特性来确定。阀门安装位置、高度、进出口方向必须符合设计要求，注意介 质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。阀门安装前必须进 行外观检查，阀门的铭牌应符合现行工业阀门
5、标志（国标/T12220-2015）的 规定。对于工作压力大于LOMPa及在主干管上起到切断作用的阀门，安装前应 进行强度和严密性试验，合格后方准使用。强度试验时，试验压力为公称压力的 L 5倍，持续时间不少于5min,阀门壳体、填料应无渗漏，才可认定为合格。严密性试验时，试验压力为公称压力的1. 1倍，试验持续时间应符合国标50243的 要求。同时各种安全阀都应垂直安装。大型液化石油储罐（大于IOOm3）顶部的 气相空间必须设置两个以上的安全阀，且应采用同一型号和规格，保证罐内压力 异常或发生火灾时均能迅速排气，且安全阀开启压力不得大于储罐设计压力的 LI倍，全开压力不得大于罐体设计压力的L

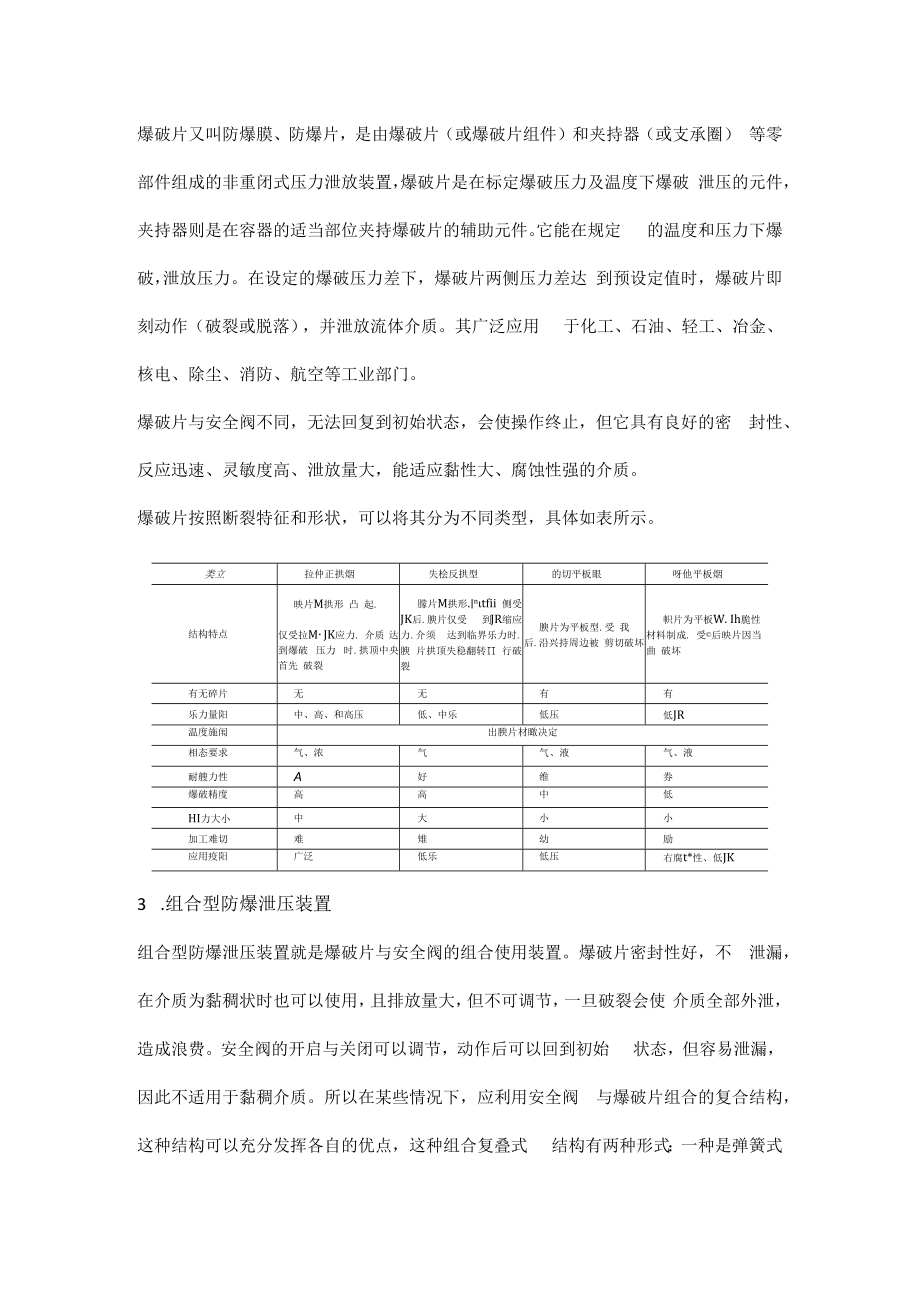

6、2倍，而回座压力不应低于开启压 力的0. 8倍。2 .爆破片爆破片又叫防爆膜、防爆片，是由爆破片（或爆破片组件）和夹持器（或支承圈） 等零部件组成的非重闭式压力泄放装置，爆破片是在标定爆破压力及温度下爆破 泄压的元件，夹持器则是在容器的适当部位夹持爆破片的辅助元件。它能在规定 的温度和压力下爆破，泄放压力。在设定的爆破压力差下，爆破片两侧压力差达 到预设定值时，爆破片即刻动作（破裂或脱落），并泄放流体介质。其广泛应用 于化工、石油、轻工、冶金、核电、除尘、消防、航空等工业部门。爆破片与安全阀不同，无法回复到初始状态，会使操作终止，但它具有良好的密 封性、反应迅速、灵敏度高、泄放量大，能适应黏性
7、大、腐蚀性强的介质。爆破片按照断裂特征和形状，可以将其分为不同类型，具体如表所示。类立拉仲正拱烟失桧反拱型的切平板眼呀他平板烟结构特点映片M拱形 凸 起.仅受拉M JK应力. 介质 达到爆破 压力 时.拱顶中央首先 破裂朦片M拱形.ntfii 侧受JK后.腴片仅受 到JR缩应力.介须 达到临界乐力时.腴 片拱顶失稳翻转 行破裂腴片为平板型.受 我后.沿兴持周边被 剪切破坏帜片为平板W. Ih脆性材料制成. 受后映片因当曲 破坏有无碎片无无有有乐力量阳中、高、和高压低、中乐低压低JR温度施闱出腴片材瞰决定相态要求气、浓气气、液气、液耐艘力性A好维券爆破精度高高中低HI力大小中大小小加工难切难雉幼
8、励应用疫阳广泛低乐低压右腐t*性、低JK3 .组合型防爆泄压装置组合型防爆泄压装置就是爆破片与安全阀的组合使用装置。爆破片密封性好，不 泄漏，在介质为黏稠状时也可以使用，且排放量大，但不可调节，一旦破裂会使 介质全部外泄，造成浪费。安全阀的开启与关闭可以调节，动作后可以回到初始 状态，但容易泄漏，因此不适用于黏稠介质。所以在某些情况下，应利用安全阀 与爆破片组合的复合结构，这种结构可以充分发挥各自的优点，这种组合复叠式 结构有两种形式：一种是弹簧式安全阀入口处设置爆破片；另一种是弹簧式安全 阀出口处设置爆破片。4 .防爆门防爆门是一种用于燃油、煤气和煤粉的燃烧室或加热炉上的防爆装置，用来抵抗 偶然发生的爆炸，保障人员生命安全和工业建筑内部设备完好，不受爆炸冲击波 危害，有效地阻止爆炸危害的延续。5 .放空管放空管就是将容器、管道等设备中危害正常运行和维护保养的介质排放出去而设 置的部件。其作用主要有两个：(1)将生产过程中产生的废气及时排放，用于正常排气。(2)当发生事故时，设备内反应过于剧烈无法控制时，为防止设备爆炸、超压、超温事故而设置的一种自动或手动的紧急放空装置。
