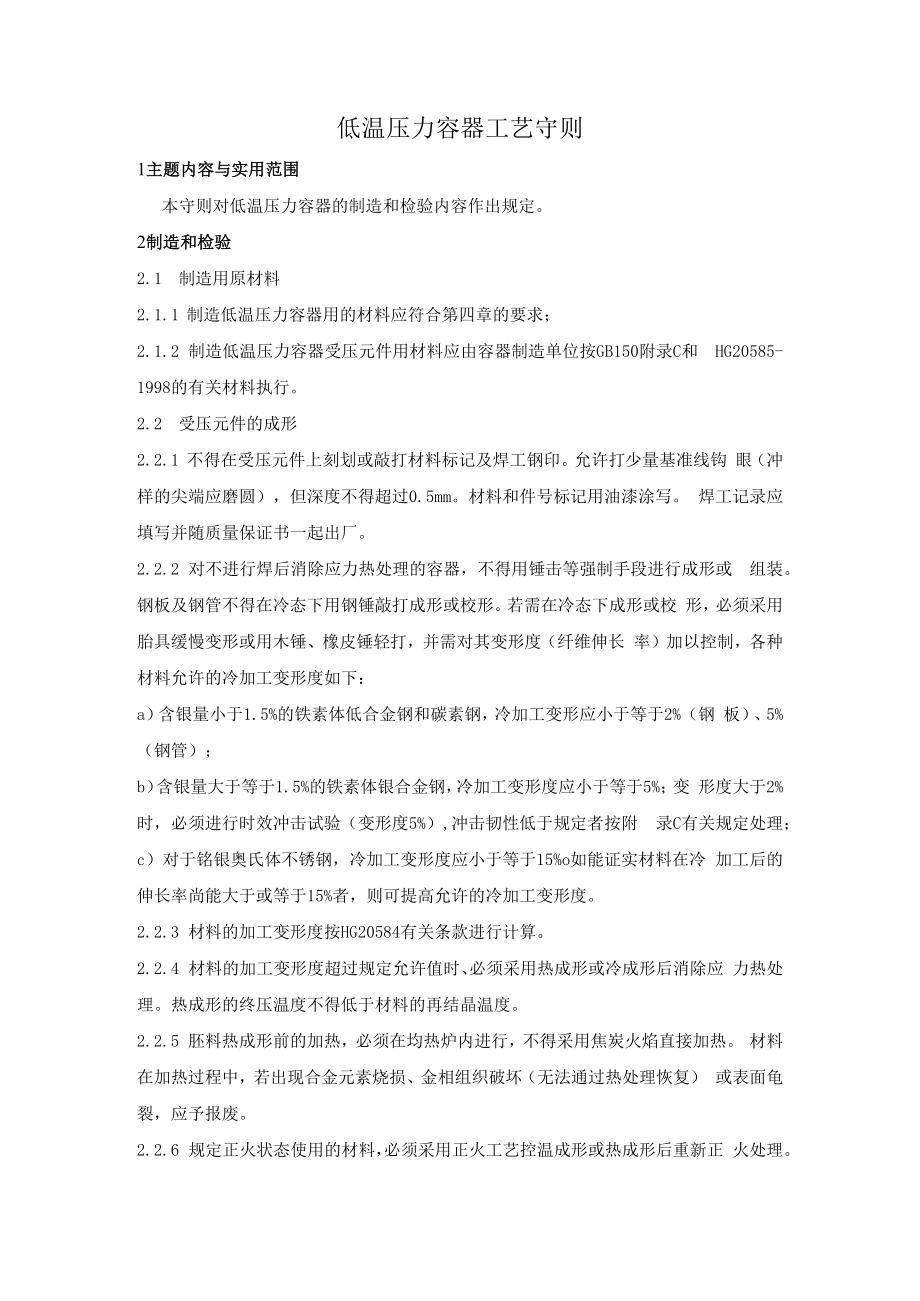

低温压力容器工艺守则.docx_第1页
第1页 / 共6页

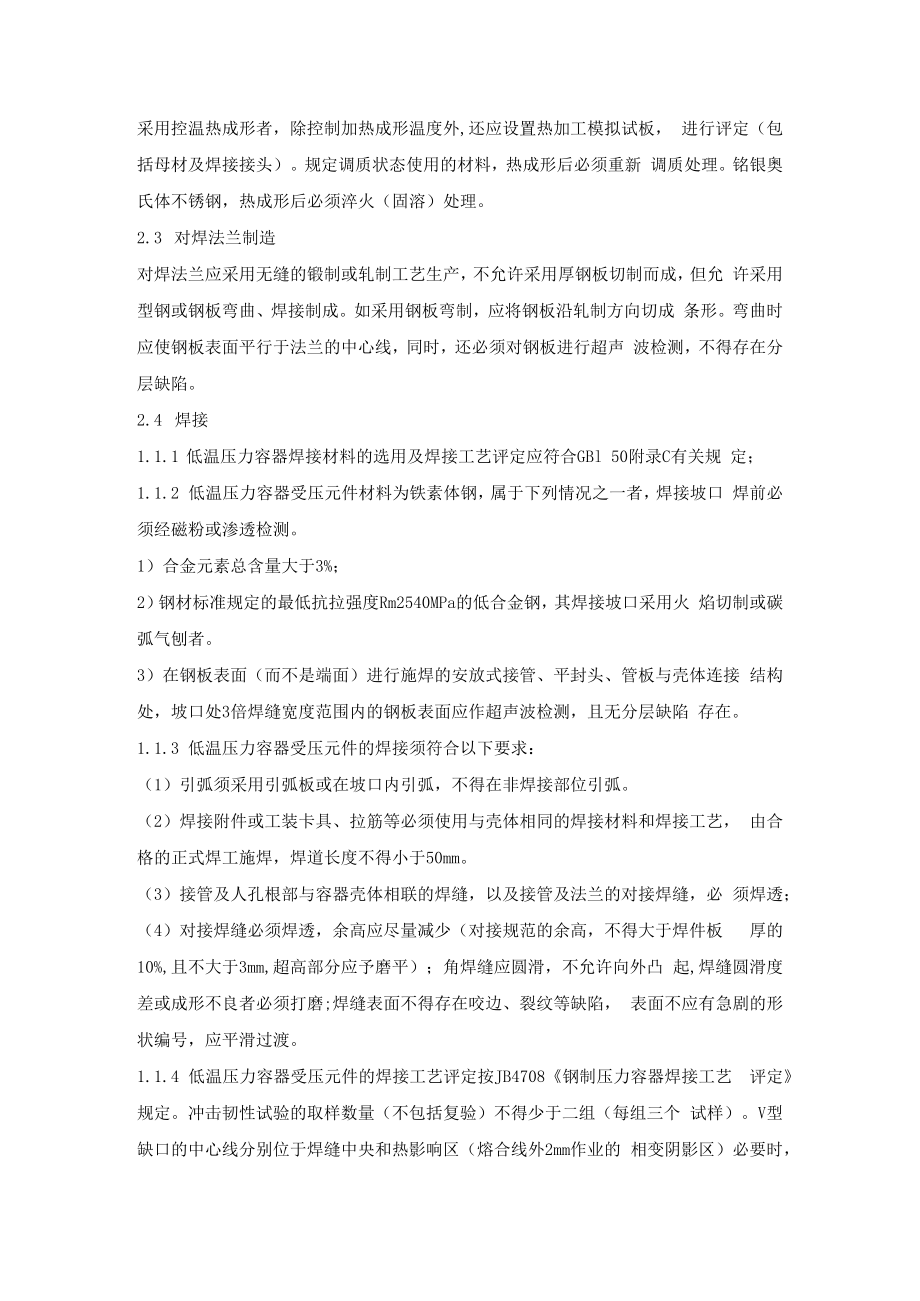

低温压力容器工艺守则.docx_第2页
第2页 / 共6页

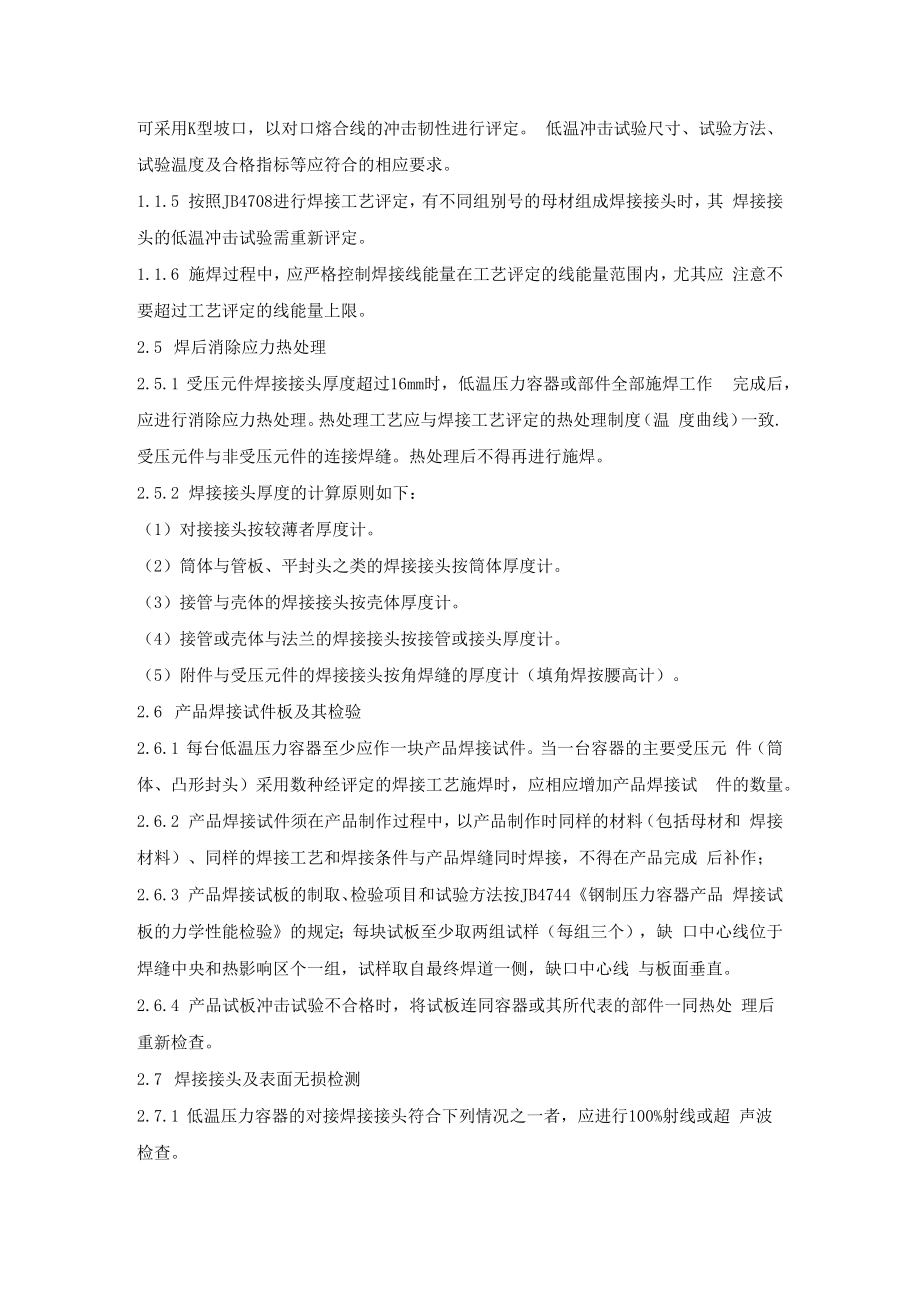

低温压力容器工艺守则.docx_第3页
第3页 / 共6页
低温压力容器工艺守则.docx_第4页
第4页 / 共6页
低温压力容器工艺守则.docx_第5页
第5页 / 共6页
低温压力容器工艺守则.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《低温压力容器工艺守则.docx》由会员分享,可在线阅读,更多相关《低温压力容器工艺守则.docx(6页珍藏版)》请在第壹文秘上搜索。

1、低温压力容器工艺守则1主题内容与实用范围本守则对低温压力容器的制造和检验内容作出规定。2制造和检验2.1 制造用原材料2.1.1 制造低温压力容器用的材料应符合第四章的要求;2.1.2 制造低温压力容器受压元件用材料应由容器制造单位按GB150附录C和 HG20585-1998的有关材料执行。2.2 受压元件的成形2.2.1 不得在受压元件上刻划或敲打材料标记及焊工钢印。允许打少量基准线钩 眼(冲样的尖端应磨圆),但深度不得超过0.5mm。材料和件号标记用油漆涂写。 焊工记录应填写并随质量保证书一起出厂。2.2.2 对不进行焊后消除应力热处理的容器,不得用锤击等强制手段进行成形或 组装。钢板及

2、钢管不得在冷态下用钢锤敲打成形或校形。若需在冷态下成形或校 形,必须采用胎具缓慢变形或用木锤、橡皮锤轻打,并需对其变形度(纤维伸长 率)加以控制,各种材料允许的冷加工变形度如下:a)含银量小于1.5%的铁素体低合金钢和碳素钢,冷加工变形应小于等于2%(钢 板)、5%(钢管);b)含银量大于等于1.5%的铁素体银合金钢,冷加工变形度应小于等于5%;变 形度大于2%时,必须进行时效冲击试验(变形度5%),冲击韧性低于规定者按附 录C有关规定处理;c)对于铭银奥氏体不锈钢,冷加工变形度应小于等于15%o如能证实材料在冷 加工后的伸长率尚能大于或等于15%者,则可提高允许的冷加工变形度。2.2.3 材

3、料的加工变形度按HG20584有关条款进行计算。2.2.4 材料的加工变形度超过规定允许值时、必须采用热成形或冷成形后消除应 力热处理。热成形的终压温度不得低于材料的再结晶温度。2.2.5 胚料热成形前的加热,必须在均热炉内进行,不得采用焦炭火焰直接加热。 材料在加热过程中,若出现合金元素烧损、金相组织破坏(无法通过热处理恢复) 或表面龟裂,应予报废。2.2.6 规定正火状态使用的材料,必须采用正火工艺控温成形或热成形后重新正 火处理。采用控温热成形者,除控制加热成形温度外,还应设置热加工模拟试板, 进行评定(包括母材及焊接接头)。规定调质状态使用的材料,热成形后必须重新 调质处理。铭银奥氏体

4、不锈钢,热成形后必须淬火(固溶)处理。2.3 对焊法兰制造对焊法兰应采用无缝的锻制或轧制工艺生产,不允许采用厚钢板切制而成,但允 许采用型钢或钢板弯曲、焊接制成。如采用钢板弯制,应将钢板沿轧制方向切成 条形。弯曲时应使钢板表面平行于法兰的中心线,同时,还必须对钢板进行超声 波检测,不得存在分层缺陷。2.4 焊接1.1.1 低温压力容器焊接材料的选用及焊接工艺评定应符合GBl 50附录C有关规 定;1.1.2 低温压力容器受压元件材料为铁素体钢,属于下列情况之一者,焊接坡口 焊前必须经磁粉或渗透检测。1)合金元素总含量大于3%;2)钢材标准规定的最低抗拉强度Rm2540MPa的低合金钢,其焊接坡

5、口采用火 焰切制或碳弧气刨者。3)在钢板表面(而不是端面)进行施焊的安放式接管、平封头、管板与壳体连接 结构处,坡口处3倍焊缝宽度范围内的钢板表面应作超声波检测,且无分层缺陷 存在。1.1.3 低温压力容器受压元件的焊接须符合以下要求:(1)引弧须采用引弧板或在坡口内引弧,不得在非焊接部位引弧。(2)焊接附件或工装卡具、拉筋等必须使用与壳体相同的焊接材料和焊接工艺, 由合格的正式焊工施焊,焊道长度不得小于50mm。(3)接管及人孔根部与容器壳体相联的焊缝,以及接管及法兰的对接焊缝,必 须焊透;(4)对接焊缝必须焊透,余高应尽量减少(对接规范的余高,不得大于焊件板 厚的10%,且不大于3mm,超

6、高部分应予磨平);角焊缝应圆滑,不允许向外凸 起,焊缝圆滑度差或成形不良者必须打磨;焊缝表面不得存在咬边、裂纹等缺陷, 表面不应有急剧的形状编号,应平滑过渡。1.1.4 低温压力容器受压元件的焊接工艺评定按JB4708钢制压力容器焊接工艺 评定规定。冲击韧性试验的取样数量(不包括复验)不得少于二组(每组三个 试样)。V型缺口的中心线分别位于焊缝中央和热影响区(熔合线外2mm作业的 相变阴影区)必要时,可采用K型坡口,以对口熔合线的冲击韧性进行评定。 低温冲击试验尺寸、试验方法、试验温度及合格指标等应符合的相应要求。1.1.5 按照JB4708进行焊接工艺评定,有不同组别号的母材组成焊接接头时,

7、其 焊接接头的低温冲击试验需重新评定。1.1.6 施焊过程中,应严格控制焊接线能量在工艺评定的线能量范围内,尤其应 注意不要超过工艺评定的线能量上限。2.5 焊后消除应力热处理2.5.1 受压元件焊接接头厚度超过16mm时,低温压力容器或部件全部施焊工作 完成后,应进行消除应力热处理。热处理工艺应与焊接工艺评定的热处理制度(温 度曲线)一致.受压元件与非受压元件的连接焊缝。热处理后不得再进行施焊。2.5.2 焊接接头厚度的计算原则如下:(1)对接接头按较薄者厚度计。(2)筒体与管板、平封头之类的焊接接头按筒体厚度计。(3)接管与壳体的焊接接头按壳体厚度计。(4)接管或壳体与法兰的焊接接头按接管

8、或接头厚度计。(5)附件与受压元件的焊接接头按角焊缝的厚度计(填角焊按腰高计)。2.6 产品焊接试件板及其检验2.6.1 每台低温压力容器至少应作一块产品焊接试件。当一台容器的主要受压元 件(筒体、凸形封头)采用数种经评定的焊接工艺施焊时,应相应增加产品焊接试 件的数量。2.6.2 产品焊接试件须在产品制作过程中,以产品制作时同样的材料(包括母材和 焊接材料)、同样的焊接工艺和焊接条件与产品焊缝同时焊接,不得在产品完成 后补作;2.6.3 产品焊接试板的制取、检验项目和试验方法按JB4744钢制压力容器产品 焊接试板的力学性能检验的规定;每块试板至少取两组试样(每组三个),缺 口中心线位于焊缝

9、中央和热影响区个一组,试样取自最终焊道一侧,缺口中心线 与板面垂直。2.6.4 产品试板冲击试验不合格时,将试板连同容器或其所代表的部件一同热处 理后重新检查。2.7 焊接接头及表面无损检测2.7.1 低温压力容器的对接焊接接头符合下列情况之一者,应进行100%射线或超 声波检查。(1)盛装易燃介质的容器,且设计压力大于0.6MPa;(2)设计压力大于等于1.6MPa;(3)壳体板厚大于25mm;(4)钢材标准规定的最低抗拉强度Rm540MPa或合金元素含量大于3%的容器;(5)设计温度温度低于-40;(6)进行气压试验的容器(7)图样注明晟装毒性为极度危害或高度危害的容器。2.7.2 除HG

10、20585-1998的6.7.1规定以外的对接焊缝允许局部检查,其检验长度 不小于相应焊缝总长的50%,且不少于250mm。2.7.3 低温压力容器下列部位应进行表面磁粉或渗透检测。(1)符合6.7.1的对接焊缝,但无法进行射线或超声波检测者;(2)符合6.7.1的容器壳体上的C、D类焊缝以及附件焊接的角接焊缝、填角焊缝 的可及表面;(3)钢材标准规定的最低抗拉强度Rm540MPa的高强度钢容器壳体上的全部焊 头缝及热影响区表面;(4)受压壳体上工装卡具、拉筋板等临时附件拆除的焊痕表面、焊补前的坡口及 焊补的表面以及电弧擦伤处。274设计压力大于等于1.60 MPa,且设计温度低于-40C的设

11、备法兰用紧固件材 料为铁素体钢时,应逐件进行磁粉检测。2.7.5 无损检测方法和评定标准应符合下列要求:(1)对接焊接接头的射线检测按JB/T4730.2进行。射线照相的质量应不低于AB 级,焊缝质量不低于级为合格(IO0%无损检测及局部无损检测);(2)焊接接头的超声波检测按JB“4730.3进行,检测结果应不低于I级要求;(3)磁粉检测按JB“4730.4进行,并符合I级要求;(4)渗透检测按JB/T4730.5进行,并符合I级要求;(5)紧固件用磁粉检测分别按JB“4730.4的规定进行,并符合I级要求。4.6低温压力容器及其压元件表面由材料生产或加工制造过程中引起的表面缺 陷,检验人员

12、应仔细检查。如发现有裂纹、折叠、压入氧化皮、结疤、撕裂、飞 溅、电弧擦伤、咬边、弧坑、尖锐的机械划伤和撞击凹痕、清除工夹具等引起的 焊疤等有害缺陷,应予打磨清除。修磨的凹坑应与母材圆滑过渡。修磨后的材料 厚度应保证不低于该处的计算厚度(包括腐蚀裕量),且深度不超过下列数值。 钢板:公称厚度的7%,且小于2mm;钢管:公称壁厚的12.5%。如修磨深度或修磨后的材料厚度不符合上述情况,应考虑采取焊补、更换、应力 核算或其它安全措施。2.7.7重复检测(1)经射线或超声检测的焊接探头,如有不允许的缺陷,应在缺陷清除干净后进 行补焊,并对该部分采用原检测方法重新检查,直至合格;进行局部射线或超声检测的

13、焊接接头,如有不允许的缺陷,对该焊接接头进 行100%检测;磁粉与渗透检测发现的不允许缺陷,应进行修磨及必要的补焊,并对该部位 采用原检测方法重新检测,直至合格;(4)需要补焊的部位,焊前应进行磁粉或渗透检测。补焊部位的加强高度应大于 1.6mm,然后磨平至母材表面。补焊后,所有补焊部位都应进行磁粉或渗透检测。 已热处理过的部位补焊后,应按原热处理工艺进行热处理。补焊次数不应超过2 次。补焊要求按GB150的规定。2.8 压力试验与致密性试验2.8.1 试压方法及压力数值按GB150或设计文件的规定;2.8.2 压力试验时,容器壁温必须必壳体材料和焊接接头的冲击试验温度(取高 者)高20以上;2.8.3 液压试验后不应再在受压元件上进行焊接之类可能引起焊接应力和缺口应 力集中的加工,否则须重新试压。2.8.4 致密性试验当试验压力等于设计压力时,试验温度应不低于设计温度;当试验压力高于设计压力10%以下时,试验温度须比设计温度高20以上。2.9 质量证明书、标准、保证、运输2.9.1 容器的铭牌不得直接钉装在受压壳体上,若需在容器壳体上装铭牌时,必 须预先焊装铭牌座,将铭牌装于座板上;2.9.2 容器出厂合格证、质量证明书、铭牌、包装、运输等按GB150和HG20584 的有关规定。
