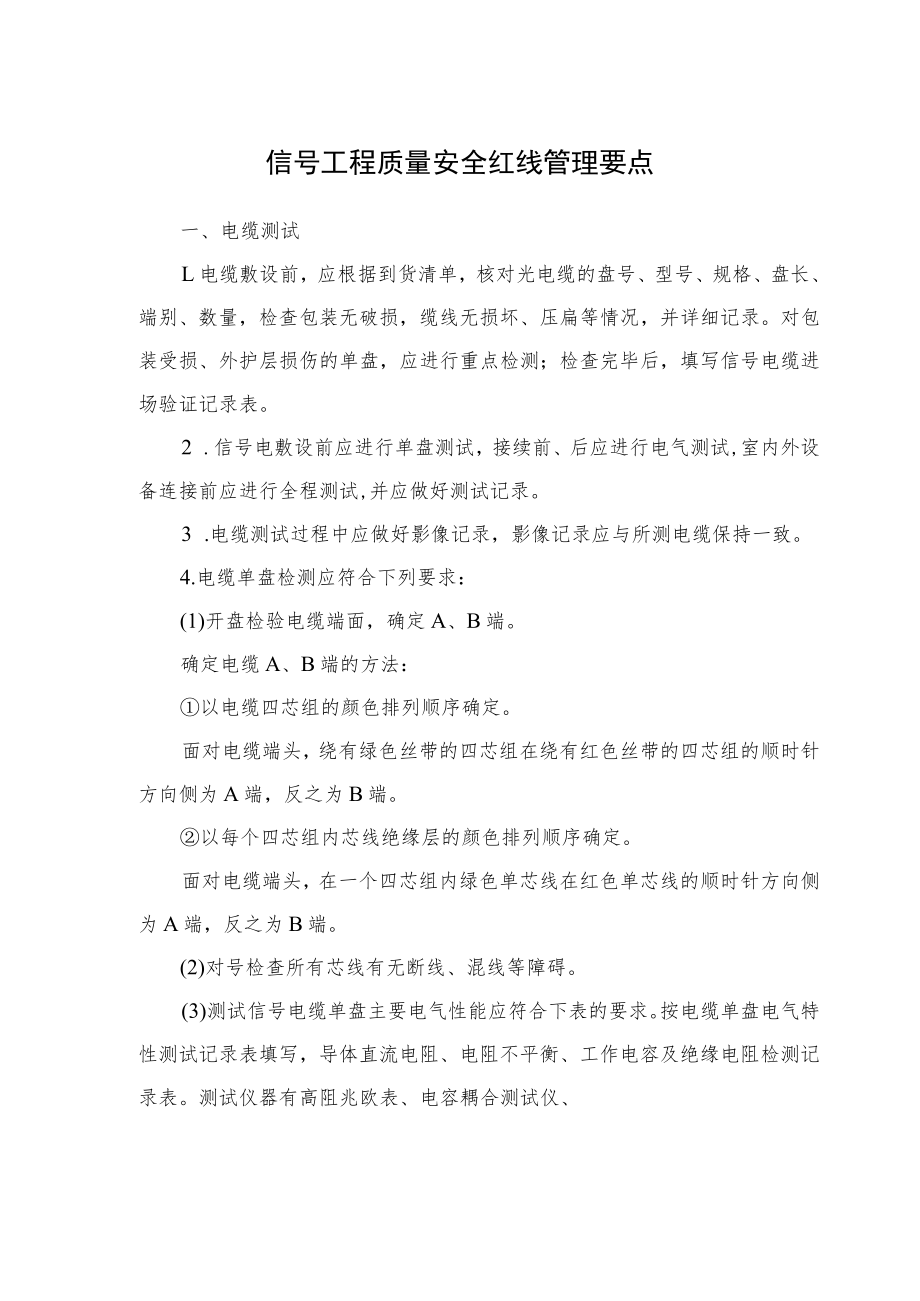

1、信号工程质量安全红线管理要点一、电缆测试L电缆敷设前，应根据到货清单，核对光电缆的盘号、型号、规格、盘长、端别、数量，检查包装无破损，缆线无损坏、压扁等情况，并详细记录。对包装受损、外护层损伤的单盘，应进行重点检测；检查完毕后，填写信号电缆进场验证记录表。2 .信号电敷设前应进行单盘测试，接续前、后应进行电气测试,室内外设备连接前应进行全程测试,并应做好测试记录。3 .电缆测试过程中应做好影像记录，影像记录应与所测电缆保持一致。4.电缆单盘检测应符合下列要求：(1)开盘检验电缆端面，确定A、B端。确定电缆A、B端的方法：以电缆四芯组的颜色排列顺序确定。面对电缆端头，绕有绿色丝带的四芯组在绕有红

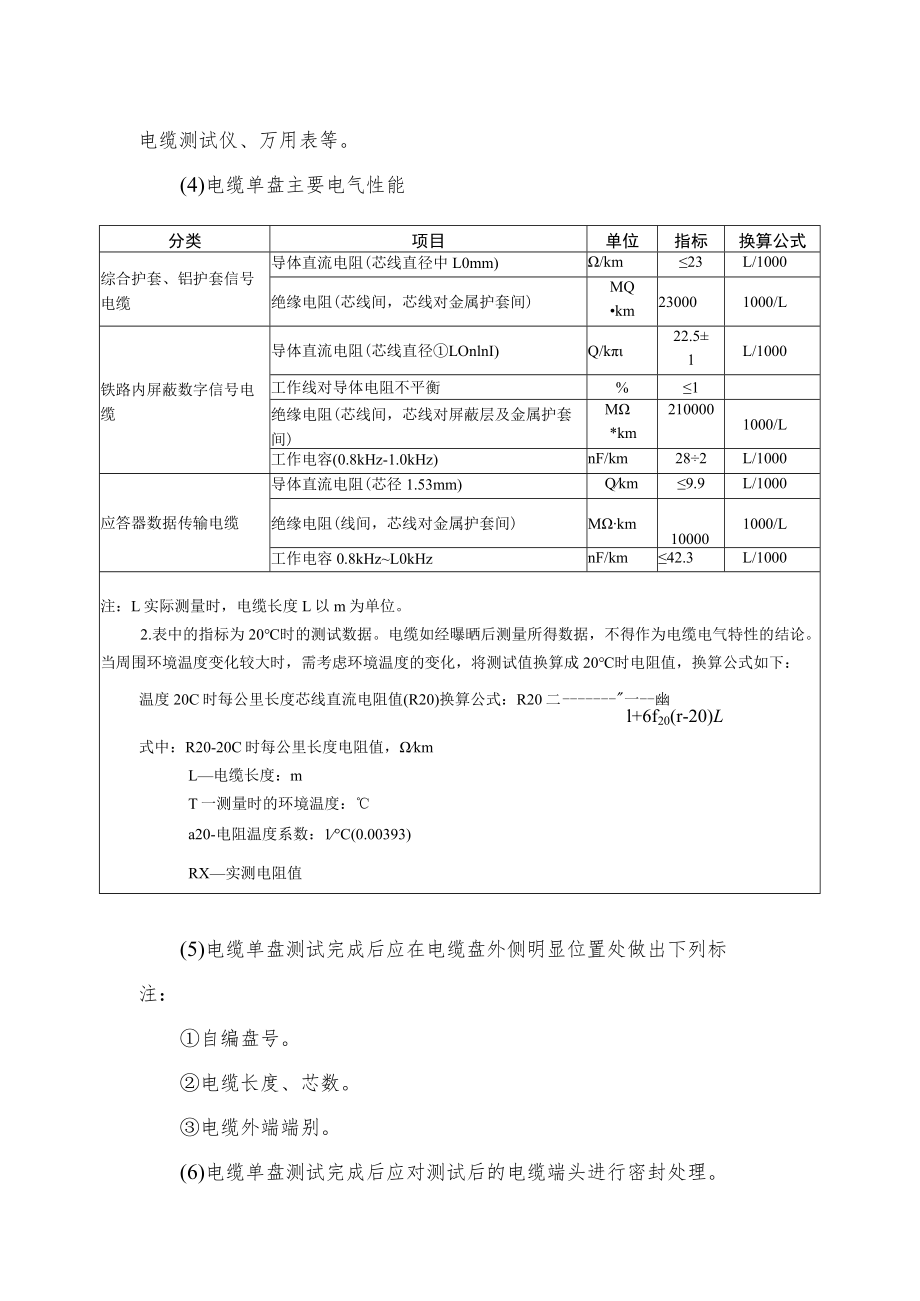

2、色丝带的四芯组的顺时针方向侧为A端，反之为B端。以每个四芯组内芯线绝缘层的颜色排列顺序确定。面对电缆端头，在一个四芯组内绿色单芯线在红色单芯线的顺时针方向侧为A端，反之为B端。(2)对号检查所有芯线有无断线、混线等障碍。(3)测试信号电缆单盘主要电气性能应符合下表的要求。按电缆单盘电气特性测试记录表填写，导体直流电阻、电阻不平衡、工作电容及绝缘电阻检测记录表。测试仪器有高阻兆欧表、电容耦合测试仪、电缆测试仪、万用表等。(4)电缆单盘主要电气性能分类项目单位指标换算公式综合护套、铝护套信号电缆导体直流电阻(芯线直径中L0mm)/km23L/1000绝缘电阻(芯线间，芯线对金属护套间)MQkm23
3、0001000/L铁路内屏蔽数字信号电缆导体直流电阻(芯线直径LOnlnI)Q/k22.51L/1000工作线对导体电阻不平衡%1绝缘电阻(芯线间，芯线对屏蔽层及金属护套间)M*km2100001000/L工作电容(0.8kHz-1.0kHz)nF/km282L/1000应答器数据传输电缆导体直流电阻(芯径1.53mm)Qkm9.9L/1000绝缘电阻(线间，芯线对金属护套间)Mkm100001000/L工作电容0.8kHzL0kHznF/km42.3L/1000注：L实际测量时，电缆长度L以m为单位。2.表中的指标为20时的测试数据。电缆如经曝晒后测量所得数据，不得作为电缆电气特性的结论。当
4、周围环境温度变化较大时，需考虑环境温度的变化，将测试值换算成20时电阻值，换算公式如下：温度20C时每公里长度芯线直流电阻值(R20)换算公式：R20二一-幽l+6f20(r-20)L式中：R20-20C时每公里长度电阻值，kmL电缆长度：mT一测量时的环境温度：a20-电阻温度系数：1C(0.00393)RX实测电阻值(5)电缆单盘测试完成后应在电缆盘外侧明显位置处做出下列标注：自编盘号。电缆长度、芯数。电缆外端端别。(6)电缆单盘测试完成后应对测试后的电缆端头进行密封处理。密封处理可采用热缩帽封端。(7)电缆与室内、外设备未连接前，应对其线间绝缘、芯线对地绝缘进行全程测试,并填写测试记录，其测试结果不应小于20Mkmo当测试结果不符合要求时，应分段检查并处理。(8)电缆接续前、后应进行芯线导通和芯线对地、芯线间绝缘电阻值检测。测试仪器有高阻兆欧表、电缆测试仪、万用表等。二、隐蔽工程记录1 .电缆、普速铁路贯通地线敷设完毕应填写电缆隐蔽工程记录表,及时向监理工程师报验。2 .电缆敷设、电缆成端、普速铁路贯通地线敷设等隐蔽工程应在施工过程中进行影像记录，并及时汇总整理存档。
