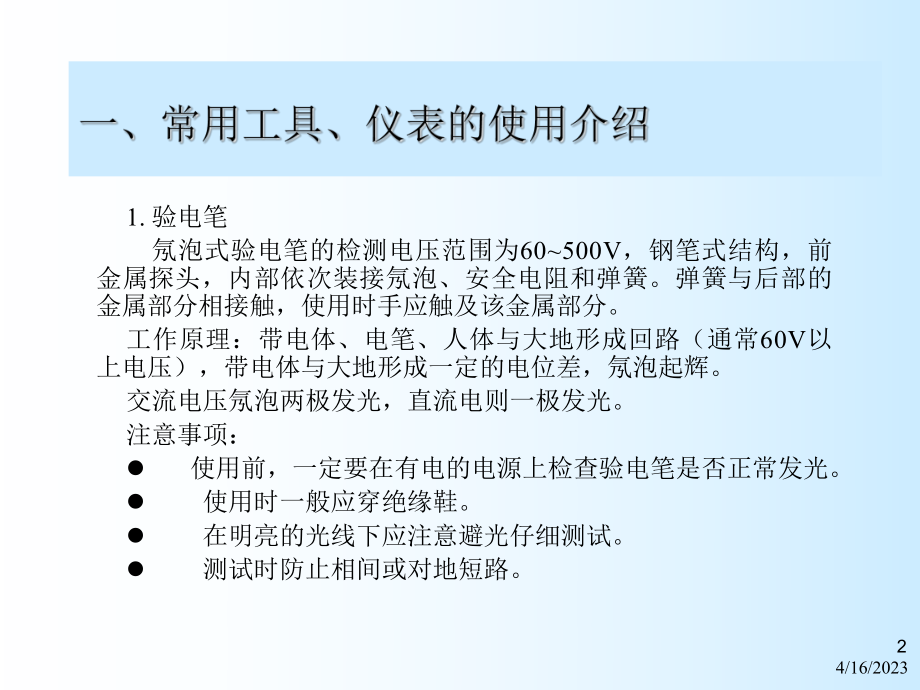

1、4/16/202314/16/202321. 验电笔氖泡式验电笔的检测电压范围为60500V，钢笔式结构，前金属探头，内部依次装接氖泡、安全电阻和弹簧。弹簧与后部的金属部分相接触，使用时手应触及该金属部分。工作原理：带电体、电笔、人体与大地形成回路（通常60V以上电压），带电体与大地形成一定的电位差，氖泡起辉。交流电压氖泡两极发光，直流电则一极发光。注意事项：l 使用前，一定要在有电的电源上检查验电笔是否正常发光。l 使用时一般应穿绝缘鞋。l 在明亮的光线下应注意避光仔细测试。l 测试时防止相间或对地短路。4/16/20233l 设备外壳往往有感应电，用电笔测试有电，但不一定会造成触电的危险。

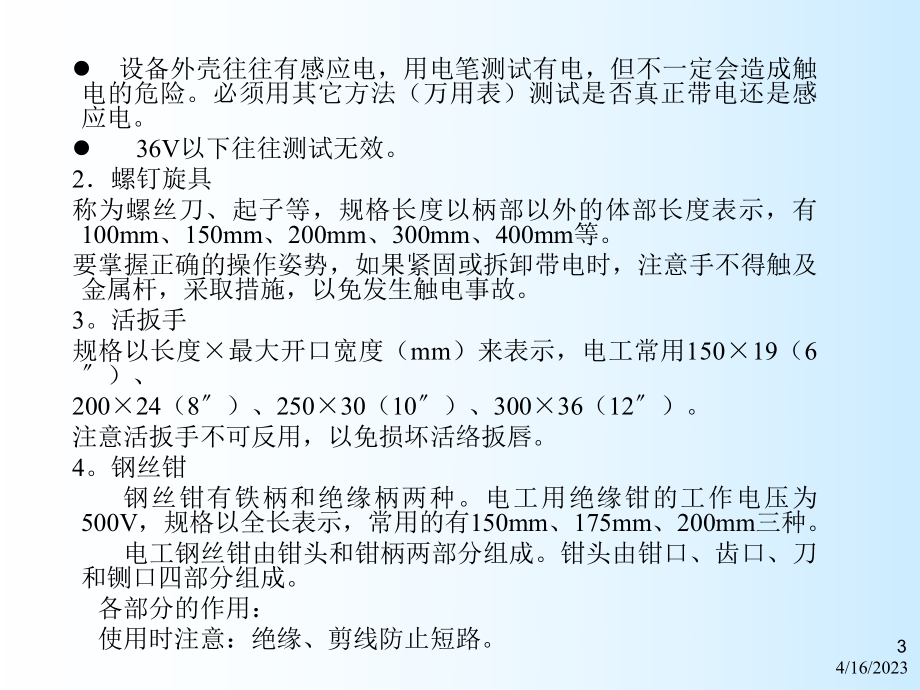

2、必须用其它方法（万用表）测试是否真正带电还是感应电。l 36V以下往往测试无效。2螺钉旋具称为螺丝刀、起子等，规格长度以柄部以外的体部长度表示，有100mm、150mm、200mm、300mm、400mm等。要掌握正确的操作姿势，如果紧固或拆卸带电时，注意手不得触及金属杆，采取措施，以免发生触电事故。3。活扳手规格以长度最大开口宽度（mm）来表示，电工常用15019（6）、20024（8）、25030（10）、30036（12）。注意活扳手不可反用，以免损坏活络扳唇。4。钢丝钳 钢丝钳有铁柄和绝缘柄两种。电工用绝缘钳的工作电压为500V，规格以全长表示，常用的有150mm、175mm、200m
3、m三种。 电工钢丝钳由钳头和钳柄两部分组成。钳头由钳口、齿口、刀和铡口四部分组成。 各部分的作用： 使用时注意：绝缘、剪线防止短路。4/16/202345。剥线钳工作电压500V，规格以全长表示，有130mm、160mm、180mm、200mm。 使用时把导线放入相应的刃口中（比导线直径稍大）6 。电工刀作用时应将刀口朝外削，削导线绝缘层时，应使刀面与导线成较小的锐角，以免割伤电线7。 电铬铁 电加热的铬铁有25W、35W、45W、75W、100W和300W等，锡焊小的元件用25W、45W两种。电铬铁的选用应注意功率适当，焊剂的选用（松香、松香酒精溶液、焊膏和盐酸）：使用时注意：l 接地、防火
4、、不可烧死、不准甩焊l 焊接方法l 虚假焊的产生及焊后的处理8。 手摇绕线机 绕制时一般不用紧线夹，用手将导线增紧、拉直。9。 拉具 使用时拉具要摆正、丝杆要对准中心，用力均匀。用木锤敲击、加油等。 4/16/2023510。 手电钻和冲击钻 为保证安全，使用时应带绝缘手套。11。 手动压接钳12。绝缘电阻表（兆欧表）l 兆欧表的选用：电压、绝缘电阻l 兆欧表的接线，线L、地E、屏Gl 使用前的检查和使用方法l 使用注意电极（测电容）l 注意转速：120r/min，电压对测量的影响13。万用表（数字、机械）使用时注意事项：l 熟悉每个转换开关、旋钮、插孔和接线柱，了解每条刻度对应的被测电量；l
5、 测量前应明确测量方法，测量量程；（交、直流）l 指针表应水平放置，表针是否在机械零点；正负极性；4/16/20236l 测量2500V电压时，用单手操作，以防触电；l 不准带电转动开关；l 测量电阻时，应调零；l 测晶体管时用100档位。14。 电流表和电压表l 接线方式；l 量程的选择；l 对于磁电系仪表，使用时要注意端子的极性；l 测量前要搞清被测电流或电压的性质（直、交）和波形（正弦或非正弦）。15。 钳形表l 不能测高压线路电流，被测线路的电压不能超过钳形表的规定的使用电压；l 估计被测电流的大小，选择适合的量程；l 每次测量时只能钳入一根导线，被测导线置于钳口中央部位，以提高测量准
6、确度，测量结束应将量程调节开关扳到最大测量档位，以便下次安全使用。4/16/2023716 转速表 电工常用的离心式手持转速表，在测量时应将调速盘旋转到所要测量的范围，测轴与被测轴不应顶得过紧，以两轴接触不相对滑动为原则。测轴与被子测轴接触时，动作应缓慢，同时使两轴保持在同一条轴线上，指针摆动的幅度不应超过3mm。17。 电桥 在电磁测量中应用广泛，包括直流和交流电桥，直流分单臂和双臂电桥两种。直流单臂电桥适用于测量11M的中性电阻，直流双臂电桥适用于测量低阻值电阻（1以下）。l 先调整检流计机械零点，选择桥臂比率，接通电源和检流计进行调节平衡，测量结束时应锁上检流计锁扣，以免受振而损坏；l
7、对于感性负载，一定注意电源按钮B和检流计按钮GA的先后顺序； l 双臂电桥应注意被测电阻与电桥的电压端和电流端正确连接，P1、P2为电压端钮，C1、C2为电流端钮。18。 示波器 电压、频率、相位、波形、脉宽等。4/16/202381 低压电器产品分类 低压配电电器：刀开关、转换开关、熔断器、低压断路器和保护继电器 低压控制电器：控制继电器、接触器、起动器、控制器、主令电器、电阻器、变阻器和电磁铁。低压电器产品型号类组代号：2 低压电器产品介绍熔断器 通过自身熔化分断电路，防止由于过电流的热效应及电动力引起电网和用电设备的损坏，并阻止事故蔓延。 分为开启式熔断器、半封闭式、封闭式熔断器。封闭式
8、又可分填料管式、无填料管式及有填料螺旋式等。4/16/20239熔断器的选用： 根据负载的情况和电路中短路电流的大小来选择类型，对于容量较小的照明线路或电动机的保护，可采用半封闭式或无填料式熔断器，对于短路电流相当大的电路或有易燃气体的地方，应采用有填料封闭式熔断器；用于硅元件及晶闸管保护，则应采用快速熔断器。 负载电流比较平稳时，熔体的额定电流应等于或稍大于负载电流；用于保护电机的熔断器，如果电机不经常起动而且起动时间不长，则熔体额定电流等于该电机额定电流的1.5倍；对于经常起动或起动时间较长的电机，熔体的额定电流等于该电机额定电流的2.5倍。对于多台交流电动机线路上总熔体的额定电流，等于线
9、路上功率最大一台电机额定电流的1.52.5倍，再加上其它电动机额定电流的总和。 熔断器额定电压必须适应被保护电路的电压等级。刀开关 刀开关按极数分为单极、双极和三极；按操作方法分直接手柄操作、杠杆操作和电动操作；按合闸方向划分为单投和双投二种。4/16/202310低压断路器（自动开关） 完成接通和分断电路，对电路或电气设备以生的短路、过载及失压等进行保护，同时也可用于不频繁地起动电动机。 用于对于半导体元件作过载、短路保护的直流快速自动开关；用于人身安全和漏电保护开关以及利用电动斥力原理，将交流短路电流限制在第一个半波的峰值以内的限流式自动开关。 低压断路器的选用：断路器的额定工作电压线路额
10、定电压 断路器的额定工作电流线路实际工作电流 热脱扣器的整定电流所控制负载的额定电流电磁脱扣器的瞬时脱扣整定电流负载电路正常工作时的峰值电流 低压断路器的极限通断能力应大于或等于电路最大短路电流。交、直流接触器 用于频繁地遥控或断开交直流电路的自动控制电器。分为交流接触器和直流接触器两种，主要由触头系统、电磁系统和灭弧系统组成。电压过高或过低会造成线圈过热而烧毁；4/16/202311直流接触器与交流接触器的区别：l 直流接触器铁心不会产生涡流和磁滞损耗，不会发热，因而铁心用整块铸钢或软铁制成，铁心端面不需装短路环。l 线圈的匝数较交流接触器多，电阻值大，铜耗大，易发热，为增大线圈的散热面积，
11、常把线圈做成薄而长的圆筒状，且不设骨架，以借助铁心来散发部分热量。l 采用磁吹式灭弧装置。 选择接触器主要包括：接触器的类型，主触头的额定电压、电流，吸引线圈的电压，触头的数量等。主令电器 在自动控制系统中发出指令或信号的操纵电器。主要用来切换控制电路，使电路接通和分断，实现对电力拖动系统的各种控制。按功能分类主要有：按钮开关、位置开关、万能转换开关和主令控制器。控制继电器用于根据电量或非电量（压力、转速、温度等）的变化，接通或断开控制电路，实现自动控制或保护电力拖动装置的电器。 4/16/202312分类及选用：电压继电器，用于电动机失压或欠压保护以及制动和反转控制等。电流继电器，用于电动机
12、的过载及短路保护，直流电机磁场控制或失磁保护。中间继电器，当接触器或其他继电器触头数量不够或触头容量不够时，通过它增加控制回路数或起信号放大作用。热继电器，用于一般交流电动机的过载、断相运转及电流不平衡保护。温度继电器，用于电动机的过热保护。时间继电器，作为时间控制元件用于笼型电动机的自动星三角起动，能耗制动和控制各种生产工艺程序等。速度继电器，用于电动机的反接制动。压力继电器，用于机床的气压、水压和油压等系统，根据压力源的变化，发出相应的工作指令或信号。电磁铁及电磁离合器电磁铁是利用电磁吸力来操纵牵引机械装置，以完成预期的动作或用于钢铁零件的吸持固定、铁磁物体的搬运等。4/16/202313
13、电磁离合器是利用表面摩擦和电磁感应在两个作旋转运动的物体之间传递转矩的执行电器。电阻器与变阻器电阻器是一种限制电流的电器元件，变阻器是由电阻元件、换接设备以及其他零件组合在一起的独立电器，主要用于调整直流或交流发电机的电压以及供直流和交流电动机的起动、调速用。4/16/202314 1. 触电的概念（安全电压、安全电流）当电流通过人体造成对人体伤害的现象称为触电。当任何两部分处于不同电位时也会发生“接触电压”和“跨步电压”触电。触电可分为二类：电伤指人体外部受伤，如电弧灼伤、大电流下金属熔化而飞溅出的金属所灼伤以及人体局部与带电体接触造成肢体受伤等情况。电击指人体接触带电体后，人的内部器官受到
14、电流的伤害。对人体的伤害程度由流过人体电流的频率、大小、时间长短、触电部位以及触电者的生理素质等情况而定。实践证明，低频电流对人体的伤害甚于高频电流，而电流流过心脏和中枢神经系统则最为危险。4/16/202315 通常，1A的工频电流通过人体时，就会使人有不舒服的感觉，而在50A电流通过人体时，就有生命危险。当渡过人体的电流达到100A时，就足以使人死亡。人体的电阻通常在1100K左右，甚至更低。以危险电流50A计，人体所能接触的电压则不可高于40V。为了安全起见，因而规定安全电压为24V，对潮湿、多导电尘埃、金属容器内工作环境的安全电压为6V，而在环境不十分恶劣的情况下，则可取12V。单相触
15、电、两相触电、接触电压与跨步电压触电。2 基本的安全用电措施配电线路的安全措施要求对变配电设备的安全措施要求对车间电气设备的安全要求临时线安全规程4/16/2023163 防雷、接地、接零防雷 一个完整的防雷设备一般由接闪器或避雷器、引下线和接地体等三部分组成。 接闪器是专门用来接受雷闪的金属物体。接闪的金属杆称为避雷针。接闪的金属线称为避雷线或架空地线。接闪的金属带、金属网称为避雷带，避雷网。所的接闪器都必须经过引下线与接地装置相联。 避雷器是一种过电压保护设备，用来防止雷电过电压沿架空线路侵入变电所或其它建筑物内，也可用来限制内部过电压。避雷器与被保护设备并联于电源侧，其上端与线路连接，下
