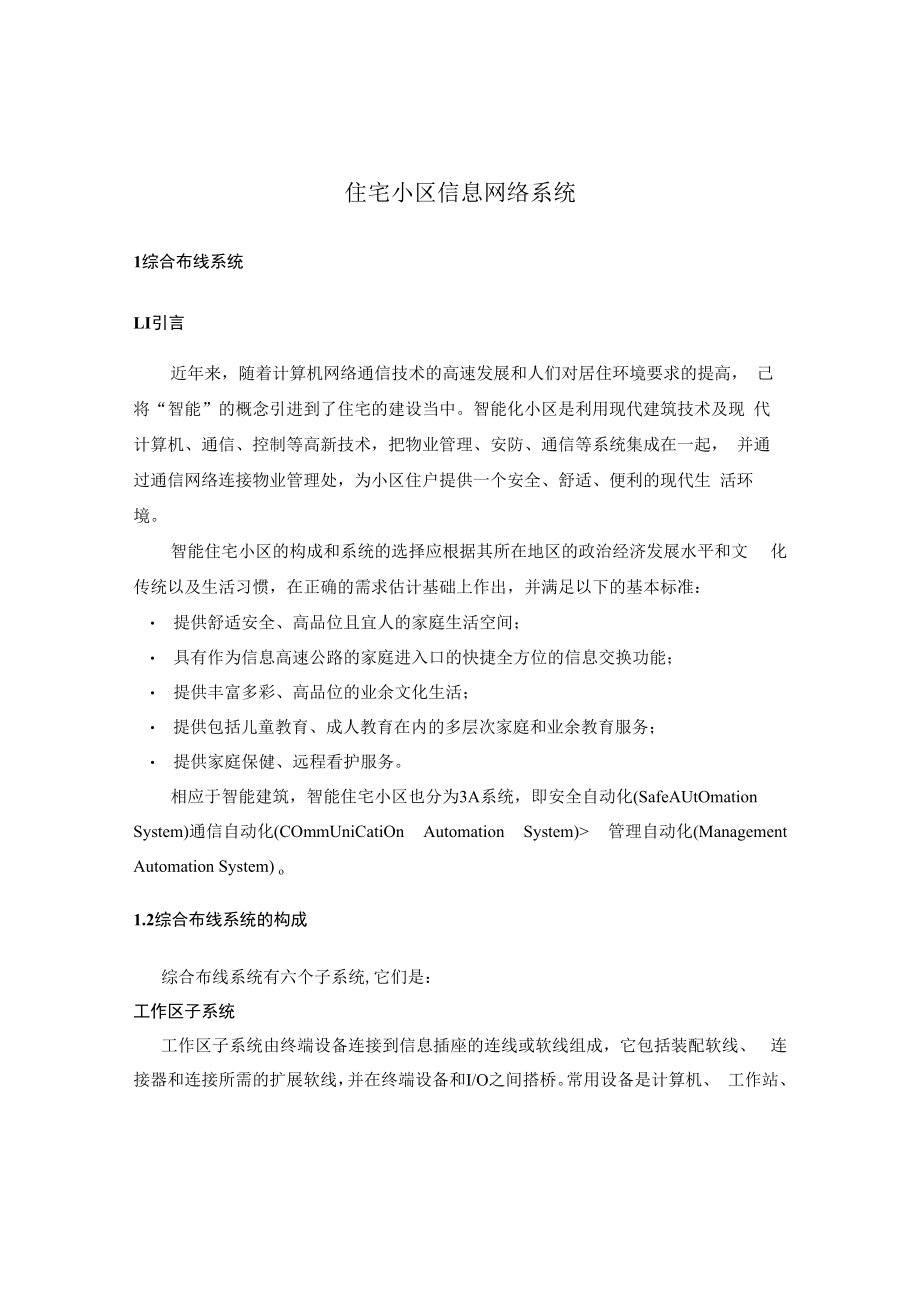

1、住宅小区信息网络系统1综合布线系统LI引言近年来，随着计算机网络通信技术的高速发展和人们对居住环境要求的提高， 己将“智能”的概念引进到了住宅的建设当中。智能化小区是利用现代建筑技术及现 代计算机、通信、控制等高新技术，把物业管理、安防、通信等系统集成在一起， 并通过通信网络连接物业管理处，为小区住户提供一个安全、舒适、便利的现代生 活环境。智能住宅小区的构成和系统的选择应根据其所在地区的政治经济发展水平和文 化传统以及生活习惯，在正确的需求估计基础上作出，并满足以下的基本标准： 提供舒适安全、高品位且宜人的家庭生活空间； 具有作为信息高速公路的家庭进入口的快捷全方位的信息交换功能； 提供丰富

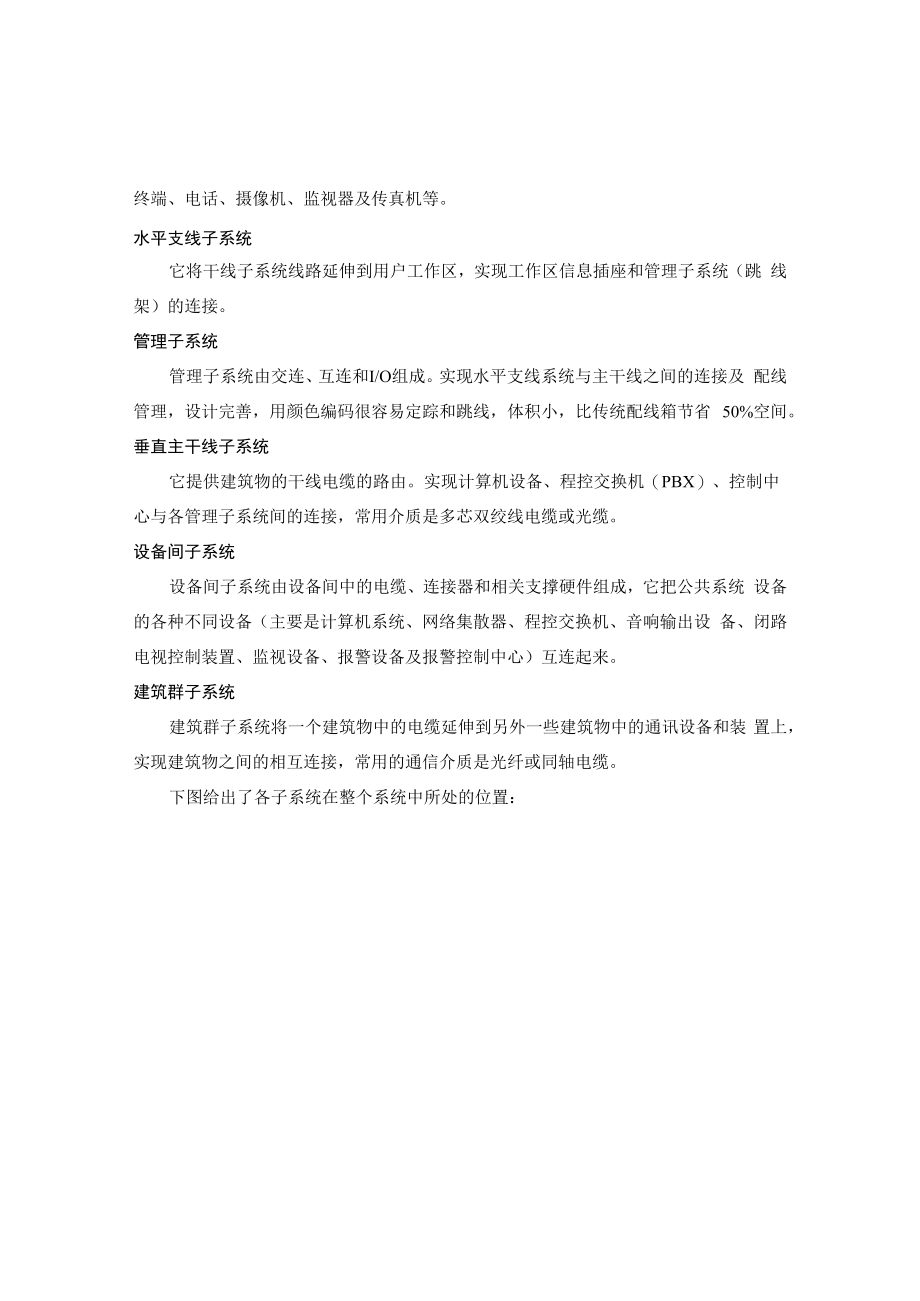

2、多彩、高品位的业余文化生活； 提供包括儿童教育、成人教育在内的多层次家庭和业余教育服务； 提供家庭保健、远程看护服务。相应于智能建筑，智能住宅小区也分为3A系统，即安全自动化(SafeAUtOmation System)通信自动化(COmmUniCatiOn Automation System) 管理自动化(Management Automation System) o1.2综合布线系统的构成综合布线系统有六个子系统,它们是：工作区子系统工作区子系统由终端设备连接到信息插座的连线或软线组成，它包括装配软线、 连接器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。常用设备是计算机、 工作站、
3、终端、电话、摄像机、监视器及传真机等。水平支线子系统它将干线子系统线路延伸到用户工作区，实现工作区信息插座和管理子系统（跳 线架）的连接。管理子系统管理子系统由交连、互连和I/O组成。实现水平支线系统与主干线之间的连接及 配线管理，设计完善，用颜色编码很容易定踪和跳线，体积小，比传统配线箱节省 50%空间。垂直主干线子系统它提供建筑物的干线电缆的路由。实现计算机设备、程控交换机（PBX）、控制中 心与各管理子系统间的连接，常用介质是多芯双绞线电缆或光缆。设备间子系统设备间子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统 设备的各种不同设备（主要是计算机系统、网络集散器、程控交换机
4、、音响输出设 备、闭路电视控制装置、监视设备、报警设备及报警控制中心）互连起来。建筑群子系统建筑群子系统将一个建筑物中的电缆延伸到另外一些建筑物中的通讯设备和装 置上，实现建筑物之间的相互连接，常用的通信介质是光纤或同轴电缆。下图给出了各子系统在整个系统中所处的位置：管理子系统主干线子系统1.3 综合布线系统设计概要 设计目标综合布线系统具有开放式的结构，并提供众多厂家的产品，具有模块化、可扩展 并面向用户的特点，遵从工业标识和商业建筑布线标准。优点如下： 实用性-实施后的通信布线系统，将能够在现在和将来适应技术的发展，且实 现数据、语言、多媒体等多种信息传输。 .灵活性布线系统能够满足灵活应
5、用的要求，即任一信息点能够连接不同类型 的设备，如计算机、打印机、终端或电话、传真机等。 模块化-布线系统中，除去固定于建筑物内的缆线外，其余所有的接杆件都应 是积木式的标准件，以方便管理和使用。 .扩充性-布线系统是可扩充的，以方便将来有更大发展时，容易将设备扩展进 去。系统实施 .布线设计需要根据业主要求与建筑设计部门合作，实现对整个布线系统的设计。 .调试安装对提供的布线系统设备进行调试安装。 .布线施工督导一一对布线过程中技术的指导和非技术性的管理协调。 .线缆测试对完工后的布线系统，用标准的仪器进行有关测试并提交测试报告。 .文档完工后的系统各种资料，应以文件的形式提交给业主。 .培
6、训应对布线系统的日常维护及管理人员提供必要的培训I。1.4 设计依据与用户需求本设计符合如下标准：建筑与建筑群综合布线系统工程设计规范GB/T 50312-2000建筑与建筑群综合布线系统工程验收规范GB/T 50311-2000 电子计算机房设计规范GB 50174-93开放系统互联参考模型GB/T 9387.4-96ttCommercial Building Telecommunications Wiring Standard”（商业大楼通信布线 标准）ANSI/TIA/EIA-568ATransmission Performance Specification for Field Tes
7、ting of Unshielded Twisted Pair Cabling Systems（非屏蔽双绞布线系统传输性能测试规范）TIA/EIATSB 67 1995ttGeneric cabling for customer premises, （信息技术建筑综合布线标准）ISO/IEC 11801:1995L 5用户需求用户需求是由智能小区提出的,要求为智能小区提供电话网络和计算机网络综合 布线系统设计方案，现根据小区的实际情况，可在每户设24个数据点，24个语音 点。布线产品选用DINTEK综合布线产品。L 6方案设计思想： 支持高速局域网通信； 电缆和布线系统具有的可控电气特性； 星
8、形布线拓扑结构，为每台设备提供专用介质； 每条电缆都终结在放置LAN集线器和电缆互连设备的配线间中。 移动、增加和改变配置容易；大多数机构都需要不断增加用户、把用户从一个位置转向另一个位置。如果使 用总线或菊花链拓扑结构（如在同轴以太网系统中），任何配置变化都将导致重新布 线（包括爬入空天花板或拆除永久墙壁，以连接墙内电缆）和网络中断（在增加设 备时）。利用结构化布线系统，每个工作区域预先布线，因而在增加新用户时不需要 重新布线。网络配置都在配线间中的接线板上完成，既不需接触用户端的连接，也 不需接触水平电缆。在这种方式下，重新配置，甚至于象整个工作组的整体移动这 样的大型操作，都可以迅速地在
9、一个地点完成，而不会干扰网络中的其它用户。 局域网技术的独立性：通过采用结构化布线标准，我们设计出在普通介质上运行的大量LAN技术，同 一系统可以支持多种技术和一种技术中的多种数据传输速率，这就允许我们针对各 个工作组的需求，在机构的不同区域使用不同的LAN,并在其需求发生变化时实现 技术过渡，而不必重新布线。 单点故障隔离：与网络相连的每台设备都有一个专用的介质连接，用户设备、网络集中器的用 户端口或布线系统本身发生的任何故障，都可以隔离在单个用户。如果使用类似同 轴电缆的共享介质，单个故障也会使多个用户乃至整个局域网络陷入混乱。 网络管理简便容易：由于所有的用户连接和网络交换机都集中在一起
10、（在配线间中）,网络故隙诊断、 测试及修复都变得相当简便。测试设备和网络监控工具既可以半永久性地安装在配 线间中，也可以直接置于网络集线器内部。配线间成为测试用户设备、网络设备及 布线系统的显性位置。大多数修复操作也可以在这个中央区域完成。设备安全：所有关键性网络设备，如接线板、LAN集线器、交换机、路由器等都放置在易 于控制的同一地点。人们只需简单地将其放置在配线间中，锁上门，就可以防止未 授权人员引发所有LAN单点故障。L 7信息点分布本小区住宅楼共IOO户，布线设计每户入户点数按户型不同而不同，对于别墅的 不同需求，在主要房间与活动间设置不同的数据点。其中数据1980个、语音点3493
11、个。L 8设计方案布线系统设计根据智能小区的楼层结构和信息点的分布情况,需要布线的为计算机数据通信 网的结构化布线系统,使用星型物理拓补结构，对系统进行集中管理.各节点均采用 模块化结构,以保证信息点的可移植性.由于智能小区住宅楼楼层为建筑群结构,且楼 型不一致,楼数比较多，因此本方案中我们将小区按建筑组团分为48个二级管理间， 各个二级管理间接6芯光纤与会所中心机房连接，管理间设在一层中间单元或楼头。 电话布线系统由电话交换局进线进入会所，通过25对大对数电缆至二级管理间，各 个楼头配线间，由配线间引至各个户内电话点。设备间子系统(EqiIiPment Room)：由建筑结构及住宅楼安排可知
12、,大楼的设备管理机房设在会所。设备机房管理整 个小区的数据节点，为光纤的端节点,使用光纤端接箱和光纤跳线,跳接到网络交换 机上,同时采用标准的通信机柜进行管理，机柜内配置110配线架与48口超5类配线架, 通过灵活跳线与网络设备连接。配线架挂墙式或机柜式安装,要求安装在厚度不小于 25MM的防火木板上或机柜中。管理子系统设计(AdminiStration):考虑到大楼内计算机数据网络管理的需要，我们将管理子系统分成三级，一级 管理子系统设主机房，它管理整个小区的信息点，二级管理子系统分别设在出双拼 别里的建筑楼的中间单元或楼头设备间，各自管理本楼及相邻双拼别墅的信息点。 三级管理子系统为30栋
13、双拼别墅的一层，管理本楼的信息点。一级管理子系统主干 为6芯光纤和大对数电缆，二级管理子系统主干为6芯光纤和大对数电缆，三级管理 子系统为超5类双绞线。三级管理子系统由110配线架、交换机组成，并使用色标区分干线电缆、水平电 缆和主配线架(MDF)设备端接点。双拼别皇每栋由二级管理子系统引出2根超5类 双绞线，1根语音、1根数据，经三级管理中心110配线架和交换机达到每户4个语音 点、4个数据点。其余建筑物由一级管理子系统引出1根6芯光纤和25对大对数电缆经 二级管理中心110配线架和光纤交换机达到每户2-4个语音点、2-4个数据点。这样就 可以实现数据和语音的传输。水平子系统设计(Hoiiz
14、ental)水平子系统是从配线间出发，连向各个工作区的信息插座。水平线由超5类8芯 双绞线电缆构成，用于语音数据传输，目前可传高达155MbPS的数字信号。水平电 缆的布线长度不超过90m。吊顶上安装有汇线设备，具体走向在施工方案中设计。从线槽引出中20PVC管, 若与电源线并行走线时，必须有40Cm以上的间距。以明装方式由墙壁而下，到各个 信息点。水平子系统的作用是将干线子系统的线路延伸到用户住宅区子系统处。本系统的水平线在选型时考虑到今后高速计算机网络系统的发展和应用，以及 系统变更的灵活性，采用了超5类UTP作为水平线。超5类UTP支持155 MbPS传输速 率，它不仅可以用来连接所有话
