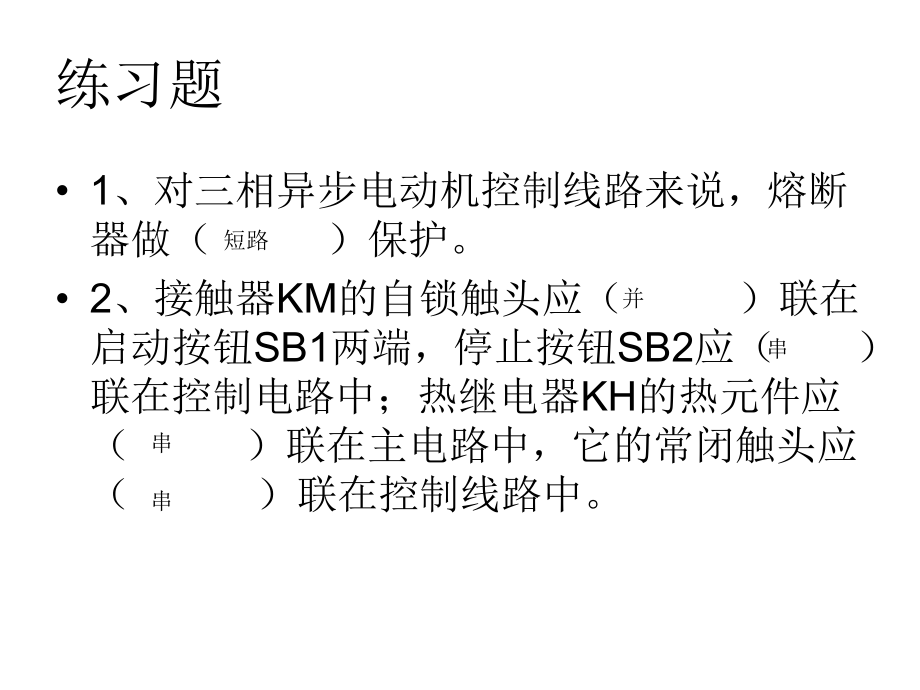

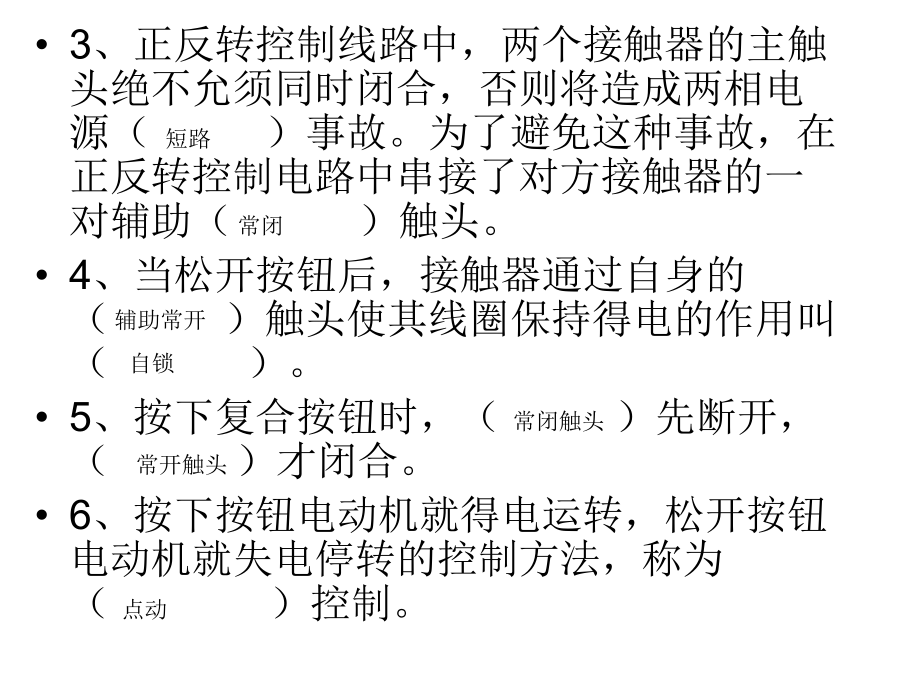

1、练习题 1、对三相异步电动机控制线路来说，熔断器做（）保护。 2、接触器KM的自锁触头应（）联在启动按钮SB1两端，停止按钮SB2应（）联在控制电路中；热继电器KH的热元件应（）联在主电路中，它的常闭触头应（）联在控制线路中。短路并串串串 3、正反转控制线路中，两个接触器的主触头绝不允须同时闭合，否则将造成两相电源（）事故。为了避免这种事故，在正反转控制电路中串接了对方接触器的一对辅助（）触头。 4、当松开按钮后，接触器通过自身的（）触头使其线圈保持得电的作用叫（）。 5、按下复合按钮时，（）先断开，（）才闭合。 6、按下按钮电动机就得电运转，松开按钮电动机就失电停转的控制方法，称为（）控制。

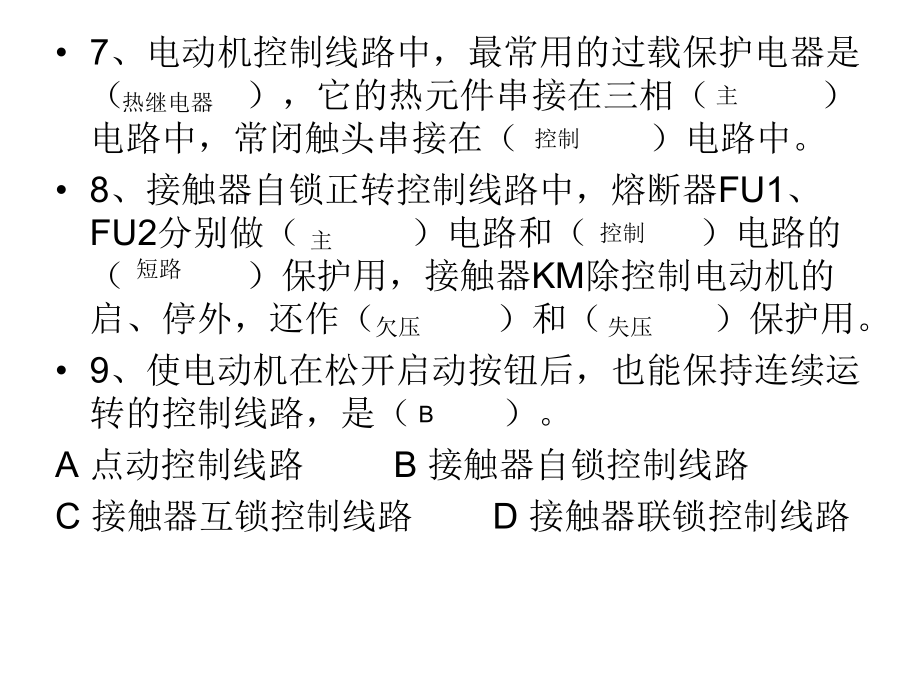

2、短路常闭辅助常开自锁常闭触头常开触头点动 7、电动机控制线路中，最常用的过载保护电器是（），它的热元件串接在三相（）电路中，常闭触头串接在（）电路中。 8、接触器自锁正转控制线路中，熔断器FU1、FU2分别做（）电路和（）电路的（）保护用，接触器KM除控制电动机的启、停外，还作（）和（）保护用。 9、使电动机在松开启动按钮后，也能保持连续运转的控制线路，是（）。A点动控制线路B接触器自锁控制线路C接触器互锁控制线路D接触器联锁控制线路热继电器主控制主控制短路欠压失压B 10、自锁是通过接触器自身的（）触头，使线圈保持得电的作用，并与启动按钮并联起来。A辅助常开B辅助常闭C主触头D联锁 11、能
3、够实现接触器联锁作用的触头为（）。A常开主触头B常闭主触头C辅助常开触头D辅助常闭触头 12、生产机械运行中，能实现工作台自动往返控制的主要电器元件是（）。A按钮B行程开关C接触器D断路器ADB 13、按下按钮电动机就得电运转，松开按钮电动机就失电停转的控制方法，称为（）。A点动控制B连续运转C正反转制D点动与连续运转 14、电机控制线路中，最常用的短路保护电器是（）。A熔断器B断路器C热继电器D接触器 15、热继电器的常闭触头串接在（）。A控制电路中B主电路中C保护电路中D照明电路中AAA 16、电机控制线路中，最常用的过载保护电器是（）。A熔断器B断路器C热继电器D接触器 17、使电动机在
4、松开启动按钮后，也能保持连续运转的控制线路，是（）。 A点动控制线路B接触器自锁控制线路 C接触器互锁控制线路D接触器联锁控制线路 18、当电器设备发生短路故障时，熔断器应（）。不熔断立即熔断延时熔断无法判断CBB 19接触器不但能对电动机实现自动控制，还具有（）保护作用。A过载B短路C漏电D欠压 20、当改变电动机三相电源进线中的（）时，电动机可以实现反转。A任意一相B任意二相C任意三相D规定相序 21、自锁是通过接触器自身的（）触头，使线圈保持得电的作用，并与启动按钮并联起来。A辅助常开B辅助常闭C主触头D联锁DBA 22、正反转控制线路中，两个接触器的主触头绝不允须同时闭合，否则将造成两
5、相电源短路事故。为了避免这种事故，在线路中串接了对方接触器的一对辅助常开触头。（） 23、与启动按钮并联的辅助常开触头，叫互锁触头。（） 24、自锁的作用是防止两个接触器的主触头同时闭合，造成电源短路事故（） 25、在三相异步电动机控制线路中，熔断器作短路和过载保护。（） 26、同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起的作用分别画在不同的电路中，但它们的动作时相互关联的，必须用同一文字符号标注。（） 27、按钮一般情况下不直接控制主电路的通断。（） 28、只要电动机过载，其保护电器热继电器会瞬时动作并切断电动机源。（） 29、由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。（）
