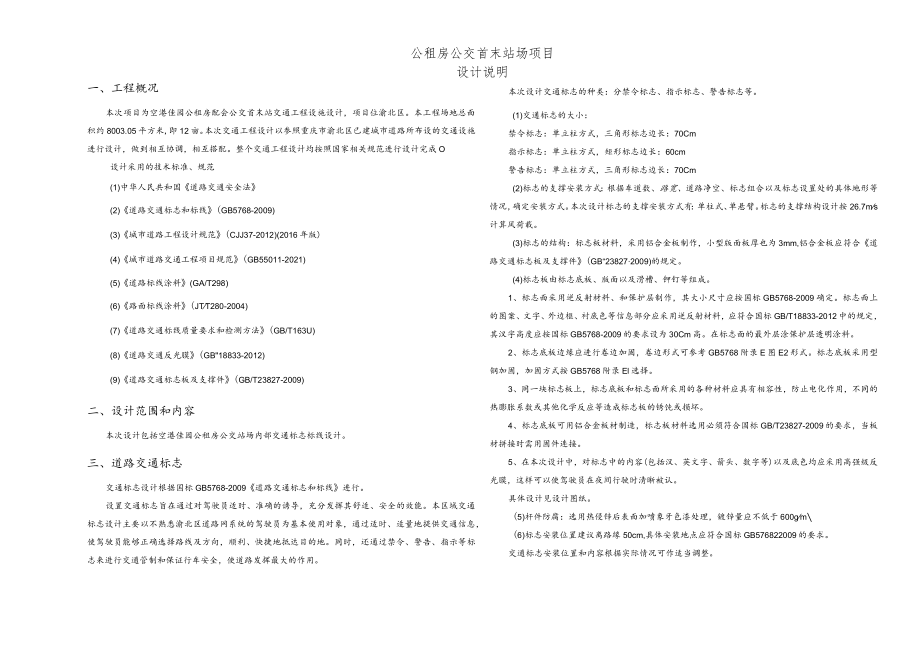

公租房公交首末站场项目设计说明.docx_第1页
第1页 / 共3页

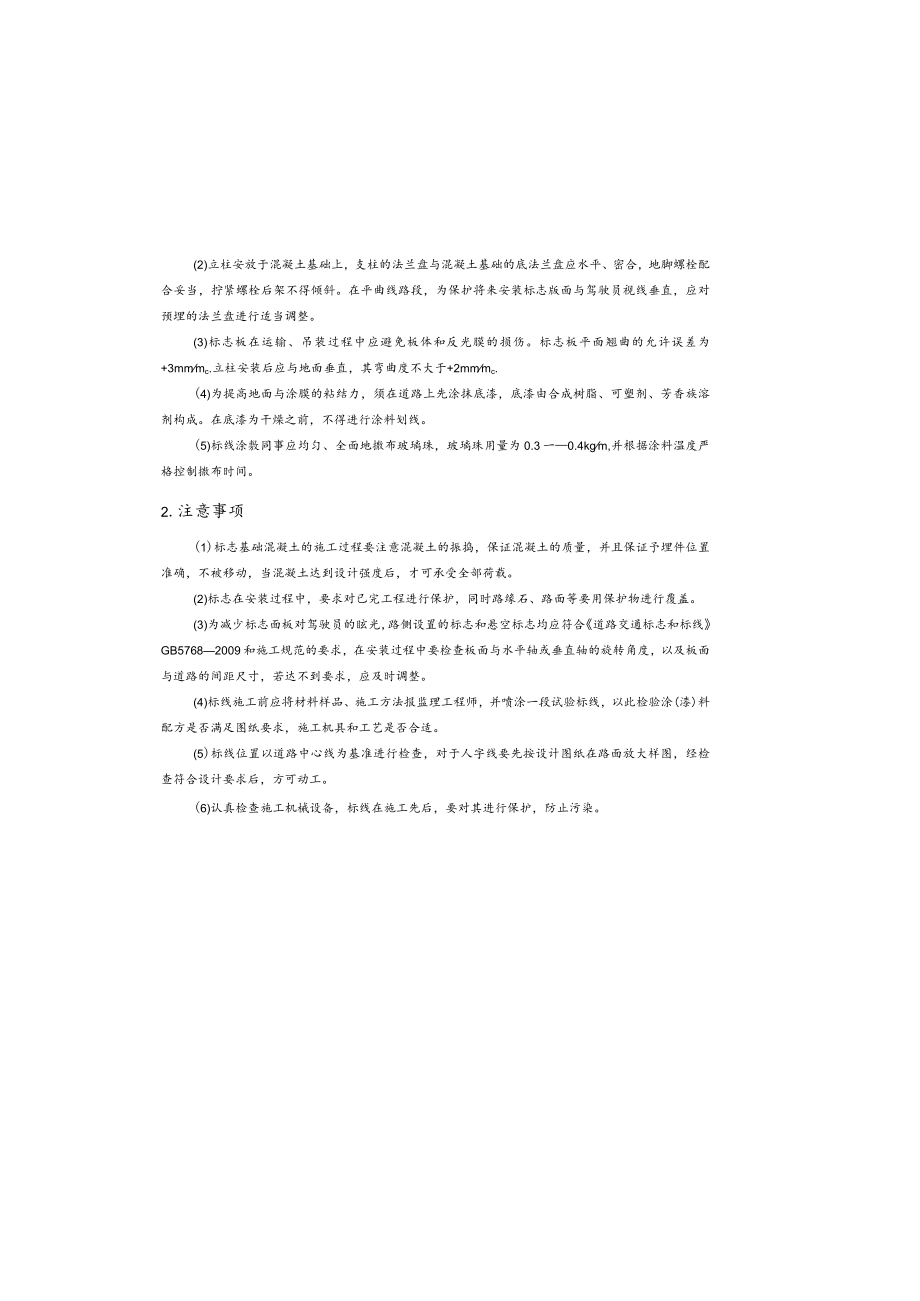

公租房公交首末站场项目设计说明.docx_第2页
第2页 / 共3页

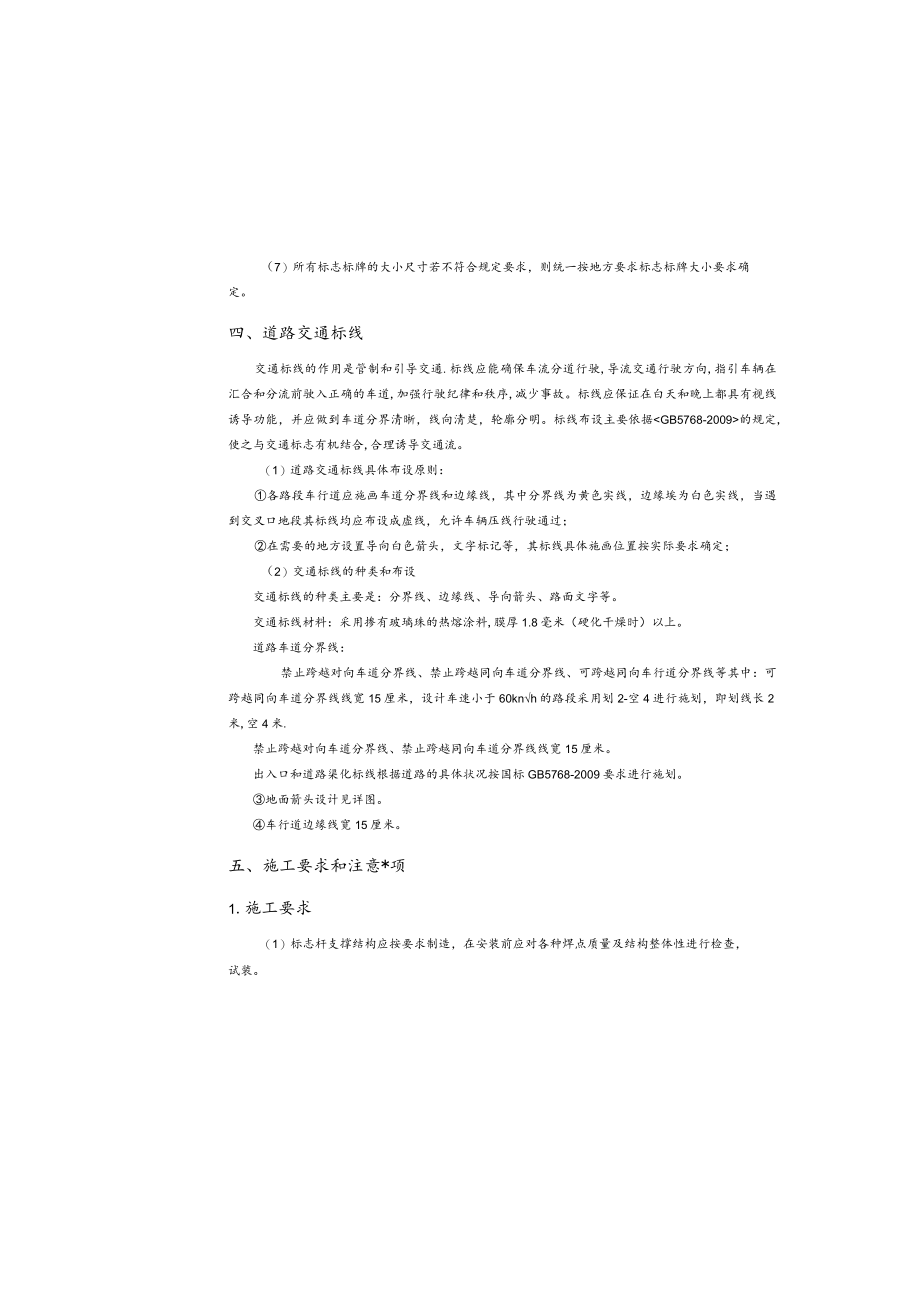

公租房公交首末站场项目设计说明.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《公租房公交首末站场项目设计说明.docx》由会员分享,可在线阅读,更多相关《公租房公交首末站场项目设计说明.docx(3页珍藏版)》请在第壹文秘上搜索。

1、公租房公交首末站场项目设计说明一、工程概况本次项目为空港佳园公租房配会公交首末站交通工程设施设计,项目位渝北区。本工程场地总面积约8003.05平方米,即12亩。本次交通工程设计以参照重庆市渝北区已建城市道路所布设的交通设施进行设计,做到相互协调,相互搭配。整个交通工程设计均按照国家相关规范进行设计完成O设计采用的技术标准、规范(1)中华人民共和国道路交通安全法(2)道路交通标志和标线(GB5768-2009)(3)城市道路工程设计规范(CJJ37-2012)(2016年版)(4)城市道路交通工程项目规范(GB55011-2021)(5)道路标线涂料(GA/T298)(6)路面标线涂料(JTT

2、280-2004)(7)道路交通标线质量要求和检测方法(GB/T163U)(8)道路交通反光膜(GB18833-2012)(9)道路交通标志板及支撑件(GB/T23827-2009)二、设计范围和内容本次设计包括空港佳园公租房公交站场内部交通标志标线设计。三、道路交通标志交通标志设计根据国标GB5768-2009道路交通标志和标线进行。设置交通标志旨在通过对驾驶员适时、准确的诱导,充分发挥其舒适、安全的效能。本区域交通标志设计主要以不熟悉渝北区道路网系统的驾驶员为基本使用对象,通过适时、适量地提供交通信息,使驾驶员能够正确选择路线及方向,顺利、快捷地抵达目的地。同时,还通过禁令、警告、指示等标

3、志来进行交通管制和保证行车安全,使道路发挥最大的作用。本次设计交通标志的种类:分禁令标志、指示标志、警告标志等。(1)交通标志的大小:禁令标志:单立柱方式,三角形标志边长:70Cm指示标志:单立柱方式,矩形标志边长:60cm警告标志:单立柱方式,三角形标志边长:70Cm(2)标志的支撑安装方式:根据车道数、路宽、道路净空、标志组合以及标志设置处的具体地形等情况,确定安装方式。本次设计标志的支撑安装方式有:单柱式、单悬臂。标志的支撑结构设计按26.7ms计算风荷载。(3)标志的结构:标志板材料,采用铝合金板制作,小型版面板厚也为3mm,铝合金板应符合道路交通标志板及支撑件(GB“23827200

4、9)的规定。(4)标志板由标志底板、版面以及滑槽、钾钉等组成。1、标志面采用逆反射材料、和保护层制作,其大小尺寸应按国标GB5768-2009确定。标志面上的图案、文字、外边框、衬底色等信息部分应采用逆反射材料,应符合国标GB/T18833-2012中的规定,其汉字高度应按国标GB5768-2009的要求设为30Cm高。在标志面的最外层涂保护层透明涂料。2、标志底板边缘应进行卷边加固,卷边形式可参考GB5768附录E图E2形式。标志底板采用型钢加固,加固方式按GB5768附录El选择。3、同一块标志板上,标志底板和标志面所采用的各种材料应具有相容性,防止电化作用,不同的热膨胀系数或其他化学反应

5、等造成标志板的锈饨或损坏。4、标志底板可用铝合金板材制造,标志板材料选用必须符合国标GB/T23827-2009的要求,当板材拼接时需用固件连接。5、在本次设计中,对标志中的内容(包括汉、英文字、箭头、数字等)以及底色均应采用高强级反光膜,这样可以使驾驶员在夜间行驶时清晰被认。具体设计见设计图纸。(5)杆件防腐:选用热侵锌后表面加喷象牙色漆处理,镀锌量应不低于600gm(6)标志安装位置建议离路缘50cm,具体安装地点应符合国标GB576822009的要求。交通标志安装位置和内容根据实际情况可作适当调整。(2)立柱安放于混凝土基础上,支柱的法兰盘与混凝土基础的底法兰盘应水平、密合,地脚螺栓配合

6、妥当,拧紧螺栓后架不得倾斜。在平曲线路段,为保护将来安装标志版面与驾驶员视线垂直,应对预埋的法兰盘进行适当调整。(3)标志板在运输、吊装过程中应避免板体和反光膜的损伤。标志板平面翘曲的允许误差为+3mmmc.立柱安装后应与地面垂直,其弯曲度不大于+2mmmc.(4)为提高地面与涂膜的粘结力,须在道路上先涂抹底漆,底漆由合成树脂、可塑剂、芳香族溶剂构成。在底漆为干燥之前,不得进行涂料划线。(5)标线涂敷同事应均匀、全面地撒布玻璃珠,玻璃珠用量为0.3一0.4kgm,并根据涂料温度严格控制撒布时间。2.注意事项(1)标志基础混凝土的施工过程要注意混凝土的振捣,保证混凝土的质量,并且保证予埋件位置准

7、确,不被移动,当混凝土达到设计强度后,才可承受全部荷载。(2)标志在安装过程中,要求对已完工程进行保护,同时路缘石、路面等要用保护物进行覆盖。(3)为减少标志面板对驾驶员的眩光,路侧设置的标志和悬空标志均应符合道路交通标志和标线GB57682009和施工规范的要求,在安装过程中要检查板面与水平轴或垂直轴的旋转角度,以及板面与道路的间距尺寸,若达不到要求,应及时调整。(4)标线施工前应将材料样品、施工方法报监理工程师,并喷涂一段试验标线,以此检验涂(漆)料配方是否满足图纸要求,施工机具和工艺是否合适。(5)标线位置以道路中心线为基准进行检查,对于人字线要先按设计图纸在路面放大样图,经检查符合设计

8、要求后,方可动工。(6)认真检查施工机械设备,标线在施工先后,要对其进行保护,防止污染。(7)所有标志标牌的大小尺寸若不符合规定要求,则统一按地方要求标志标牌大小要求确定。四、道路交通标线交通标线的作用是管制和引导交通.标线应能确保车流分道行驶,导流交通行驶方向,指引车辆在汇合和分流前驶入正确的车道,加强行驶纪律和秩序,减少事故。标线应保证在白天和晚上都具有视线诱导功能,并应做到车道分界清晰,线向清楚,轮廓分明。标线布设主要依据的规定,使之与交通标志有机结合,合理诱导交通流。(1)道路交通标线具体布设原则:各路段车行道应施画车道分界线和边缘线,其中分界线为黄色实线,边缘埃为白色实线,当遇到交叉

9、口地段其标线均应布设成虚线,允许车辆压线行驶通过;在需要的地方设置导向白色箭头,文字标记等,其标线具体施画位置按实际要求确定;(2)交通标线的种类和布设交通标线的种类主要是:分界线、边缘线、导向箭头、路面文字等。交通标线材料:采用掺有玻璃珠的热熔涂料,膜厚1.8毫米(硬化干燥时)以上。道路车道分界线:禁止跨越对向车道分界线、禁止跨越同向车道分界线、可跨越同向车行道分界线等其中:可跨越同向车道分界线线宽15厘米,设计车速小于60knh的路段采用划2-空4进行施划,即划线长2米,空4米.禁止跨越对向车道分界线、禁止跨越同向车道分界线线宽15厘米。出入口和道路渠化标线根据道路的具体状况按国标GB5768-2009要求进行施划。地面箭头设计见详图。车行道边缘线宽15厘米。五、施工要求和注意*项1.施工要求(1)标志杆支撑结构应按要求制造,在安装前应对各种焊点质量及结构整体性进行检查,试装。
