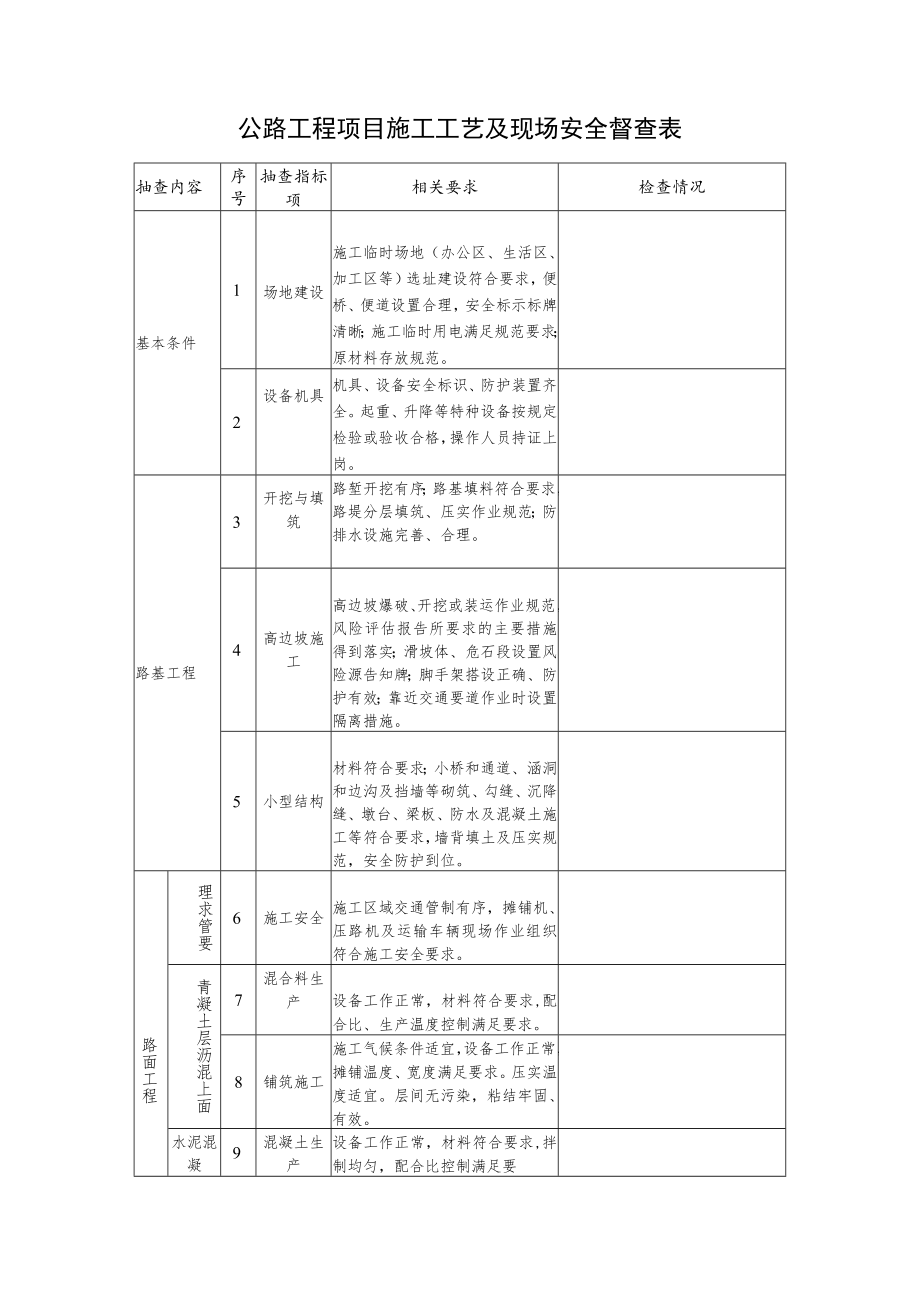

1、公路工程项目施工工艺及现场安全督查表抽查内容序号抽查指标项相关要求检查情况基本条件1场地建设施工临时场地（办公区、生活区、加工区等）选址建设符合要求，便桥、便道设置合理，安全标示标牌清晰；施工临时用电满足规范要求；原材料存放规范。2设备机具机具、设备安全标识、防护装置齐全。起重、升降等特种设备按规定检验或验收合格，操作人员持证上岗。路基工程3开挖与填筑路堑开挖有序；路基填料符合要求，路堤分层填筑、压实作业规范；防排水设施完善、合理。4高边坡施工高边坡爆破、开挖或装运作业规范，风险评估报告所要求的主要措施得到落实；滑坡体、危石段设置风险源告知牌；脚手架搭设正确、防护有效；靠近交通要道作业时设置隔

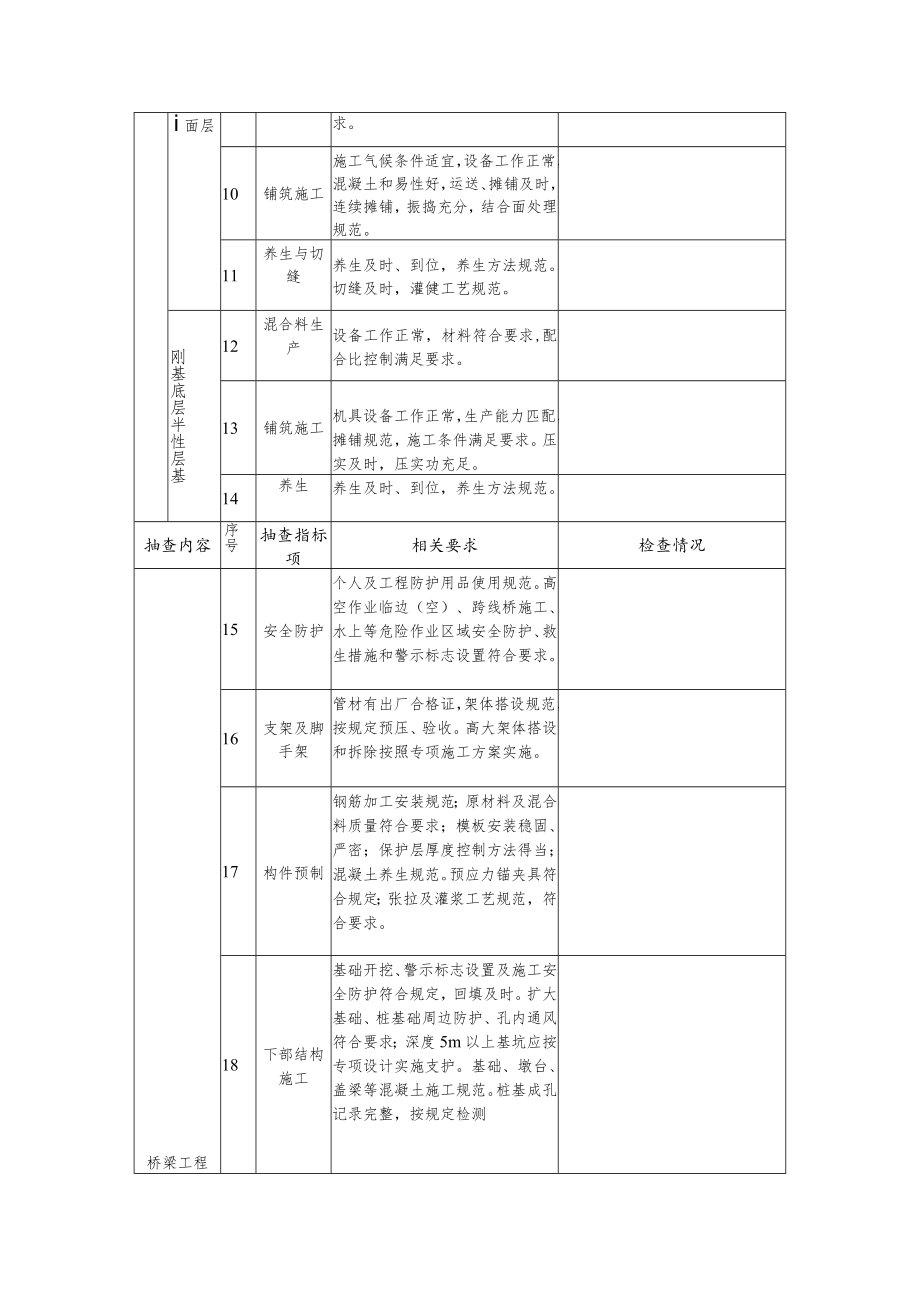

2、离措施。5小型结构材料符合要求；小桥和通道、涵洞和边沟及挡墙等砌筑、勾缝、沉降缝、墩台、梁板、防水及混凝土施工等符合要求，墙背填土及压实规范，安全防护到位。路面工程理求管要6施工安全施工区域交通管制有序，摊铺机、压路机及运输车辆现场作业组织符合施工安全要求。青凝土层沥混上面7混合料生产设备工作正常，材料符合要求,配合比、生产温度控制满足要求。8铺筑施工施工气候条件适宜，设备工作正常，摊铺温度、宽度满足要求。压实温度适宜。层间无污染，粘结牢固、有效。水泥混凝9混凝土生产设备工作正常，材料符合要求,拌制均匀，配合比控制满足要i面层求。10铺筑施工施工气候条件适宜，设备工作正常，混凝土和易性好，运送
3、、摊铺及时，连续摊铺，振捣充分，结合面处理规范。11养生与切缝养生及时、到位，养生方法规范。切缝及时，灌健工艺规范。刚基底层半性层基12混合料生产设备工作正常，材料符合要求,配合比控制满足要求。13铺筑施工机具设备工作正常，生产能力匹配，摊铺规范，施工条件满足要求。压实及时，压实功充足。14养生养生及时、到位，养生方法规范。抽查内容序号抽查指标项相关要求检查情况桥梁工程15安全防护个人及工程防护用品使用规范。高空作业临边（空）、跨线桥施工、水上等危险作业区域安全防护、救生措施和警示标志设置符合要求。16支架及脚手架管材有出厂合格证，架体搭设规范，按规定预压、验收。高大架体搭设和拆除按照专项施工

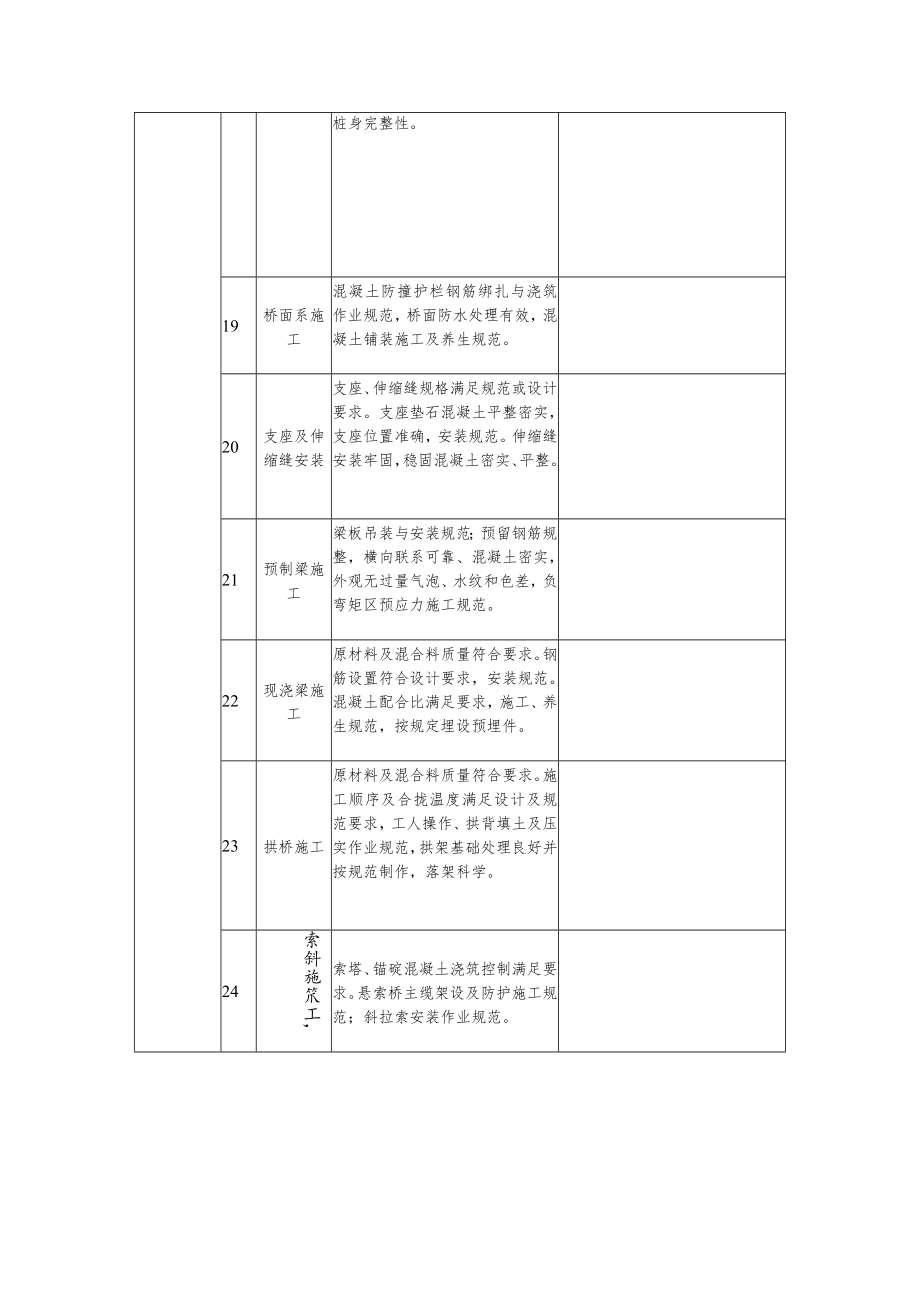

4、方案实施。17构件预制钢筋加工安装规范；原材料及混合料质量符合要求；模板安装稳固、严密；保护层厚度控制方法得当；混凝土养生规范。预应力锚夹具符合规定；张拉及灌浆工艺规范，符合要求。18下部结构施工基础开挖、警示标志设置及施工安全防护符合规定，回填及时。扩大基础、桩基础周边防护、孔内通风符合要求；深度5m以上基坑应按专项设计实施支护。基础、墩台、盖梁等混凝土施工规范。桩基成孔记录完整，按规定检测桩身完整性。19桥面系施工混凝土防撞护栏钢筋绑扎与浇筑作业规范，桥面防水处理有效，混凝土铺装施工及养生规范。20支座及伸缩缝安装支座、伸缩缝规格满足规范或设计要求。支座垫石混凝土平整密实，支座位置准确，安
5、装规范。伸缩缝安装牢固，稳固混凝土密实、平整。21预制梁施工梁板吊装与安装规范；预留钢筋规整，横向联系可靠、混凝土密实，外观无过量气泡、水纹和色差，负弯矩区预应力施工规范。22现浇梁施工原材料及混合料质量符合要求。钢筋设置符合设计要求，安装规范。混凝土配合比满足要求，施工、养生规范，按规定埋设预埋件。23拱桥施工原材料及混合料质量符合要求。施工顺序及合拢温度满足设计及规范要求，工人操作、拱背填土及压实作业规范，拱架基础处理良好并按规范制作，落架科学。24索斜施笊工,索塔、锚碇混凝土浇筑控制满足要求。悬索桥主缆架设及防护施工规范；斜拉索安装作业规范。抽查内容一序号抽查指标项相关要求检查情况隧道工
6、程25管理要求设立门禁系统和值班制度。危险作业区域安全防护措施齐全，人员防护措施齐备；按规定设置逃生通道、通风设备、防坠设施、消防及通讯器材，用电和照明规范。26开挖开挖方案合理；超前支护符合要求；监控量测及时有效；长大隧道和不良地质隧道应采用超前地质预报；超欠挖控制到位。27初期支护材料满足设计和规范要求；支护及时，锁脚锚杆等施工工艺规范，渗漏水处理得当，喷射混凝土外观质量好。28仰拱施X材料满足设计和规范要求；仰拱开挖、拱架安装到位，回填符合设计和规范要求，封闭及时；仰拱开挖与掌子面距离控制规范。29二次衬砌材料满足设计和规范要求，防水板、止水条（带）按设计要求施工，混凝土施工规范。与掌子
7、面距离符合要求。30施工环境洞口排水系统完善；洞内通风、照明、防尘及有毒有害气体监测设备设施齐备，运行正常；瓦斯隧道瓦斯监测与预警有效，采用防爆型机具、器材，现场消防设施齐备。附件6-2公路工程项目实体质量督查表督查内容一序号抽检指标项检测方法和频率评价方法和标准路基工程土石方1压实度采用灌砂法，每个标段随机选取3个薄弱测点。按检评标准规定值计算合格率。2路床弯沉采用落锤式弯沉仪或自动化检测设备检测，每个标段随机抽查1公里，检测不少于50个测点；随机检测时测点数不少于50个。连续检测：代表值大于设计值为不合格，评0分；代表值小于设计值，按单点大于L+2S为不合格，计算总合格率。随机检测：按单点
8、大于L+2S为不合格，计算总合格率。路面工程面层3沥青层压实度采用表干密度法检测，每个标段随机取芯3个。按单点值大于等于最大理论密度的92%（SMA为94%）或试验室标准密度的96%（SMA为98%）为合格，计算合格率。4厚度每个标段随机取芯3个；或每标段采用雷达随机抽查500米，每20米一个测点。按单点总厚度大（等）于设计值的95%,上面层厚度大（等）于设计值的9觥时为合格，计算合格率。5路面渗水系数采用路面渗水仪检测，每个标段随机测试4个点。按检评标准规定值计算合格率。6水泥混凝土路面强度每个标段随机取芯3个。按检评标准规定值计算合格率。基层底基层7厚度采用取芯方法，每个标段随机取芯3个。
9、按单点厚度大（等）于设计值T5m为合格，计算合格率。8整体性芯样完整为合格，计算合格率。9基层裂缝每个标段随机抽查IOOnio按统计方法评定合格率。桥梁工程混凝土10混凝土强度采用回弹法，每个标段抽查墩柱及梁板等主要构件3个，每个构件3个测区。强度推定值大于设计强度为合格，计算合格率。也可利用标养试件统计评价。11硬化混凝土氯离子含量采用滴定法，抽查35个构件，每构件1测区，每测区3测点。按统计方法评定合格率。12硬化混凝土碱含量采用电极法，抽查35个构件，每构件1测区，每测区3测点。按统计方法评定合格率。13混凝土添加剂采用添加剂对混凝土工作性能检测的方法，每个标段抽检3组。按统计方法评定合
10、格率。上下部结构14钢筋保护层厚度上采用电磁方法检测，每标段抽查墩柱、现浇和预制梁板等构件各2个，每构件布置lX2m测区并检测10点。按统计方法评定，特征值与设计值比值介于0.9L3的为合格，计算合格率。15钢筋位置上按检评标准的允许偏差计算合格率。16构件几何尺寸用钢尺和激光测距仪检测，每标段抽查墩柱和梁板各2个构件，其中：墩柱沿高度每间隔1米测两个正交直径，测3组数据，圆柱墩可测周长换算为直径，以及桥墩竖直度。梁、板按图纸测量顶、底板轴线梁长，两端轴线梁高，梁宽根据梁长按等分点至少测3个断面。按检评标准的允许偏差计算合格率。17锚具及张拉预应力按照检测规程检测锚具洛氏硬度、静载锚固性能等和
11、张拉预应力。随机抽取2组模具（其中1组为备样），每组3对。对张拉完成、未压浆构件进行单根钢绞线拉拔试验。按检评标准和设计值的允许偏差计算合格率。18板式橡胶支座及安装质量按照检测规程检测抗压弹性模量、极限抗压强度、抗剪弹性模量、四氟板与不锈钢板摩擦系数和安装质量等。随机抽取2组板式橡胶支座（其中1组为备样），每组46块。抽查48个已安装的支座。按检评标准的允许偏差计算合格率。19桥面系顶面标高按二等工程水准测量要求进行单跨测量截面不宜少于5个闭合水准测量。按设计值的允许偏差计算合格率。抽测弯斜坡桥20裂缝宽度用读数显微镜或裂缝宽度测试仪测量，抽查3个构件。单个构件10条以内的裂缝全部记录；10
12、条以上的记录总数，并选择10条长度最长及宽度超过前10条的5条裂健，记录长度及最大表口宽度。按工程建设标准强制性条文（公路工程部分）有关标准评价，如有超出本项计0分。21桩基采用钻芯法、雷达法、反射波法等检测桩基完整性、桩长和偏差或钢筋笼长度，检测数量35根。符合设计规定、检评标准允许偏差为合格,计算合格率。隧道工支护22锚杆长度、注浆密实度及安装间距上锚杆检测仪测定/弹性波法检测；尺量；随机抽查510对同类型锚杆。按实测值不大于设计值为合格，计算合格率。程23锚杆抗拔力或长度随机抽查510根同类型锚杆。按检评标准的规定值评价，计算合格率。24钢支撑安装间距上IV级及以上围岩段随机抽取连续的2
13、0m,尺量相邻两根同一高度的间距。25喷射混凝土喷层厚度、空洞在喷射混凝土区段随机凿孔1处检测，不满足时加凿1孔。实测值，设计值为合格，计算合格率。发现1处空洞本项计0分。防排水26防水板质量及焊接或粘接缝宽上随机选取1份样品检测防水板的厚度或抗拉强度；随机选取防水板搭接1处，尺量10点宽。按检评标准的规定值评价，计算合格率。衬砌27混凝土强度采用回弹法，随机选择28dV龄期W60d的衬砌混凝土3模，在每模混凝土的任意一侧边墙布置10个进行测区检测。推定值大于设计为合格，每模为一评价单元，计算评价单元合格率。28厚度选取衬砌施工缝端头处混凝土侧面用尺量厚度，从拱顶中线起每2m检查1点。按单点值
14、不小于设计值为合格，计算合格率。29衬砌钢筋主筋间距上随机选取20m长区段2处或以上，每处随机用尺量5点。按检评标准的规定值评价，计算合格率。超前支护30超前小导管（管棚）数量或间距使用尺量、雷达法、破检法按照现行检测方法，视情况随机选取1处。按单点值不小于设计值为合格，计算合格率。交通安全设施31构件基底厚度采用板厚千分尺、超声波测厚仪和磁性测厚仪，每个标段抽取3段IoOn1,每段测试20点。4(0,+0.22)ran,3(0,+0.18)ran,4.5(-0.25,+0.5)m,计算合格率。32构件防腐层厚度采用磁性测厚仪，每个标段抽取3段K）Onb每段测试20点。85m,计算合格率。33护栏横梁中心高度采用水平尺和钢卷尺，每标段随机抽测50点。20m,计算合格率。34护栏立柱埋入深度采用直尺，每个标段
