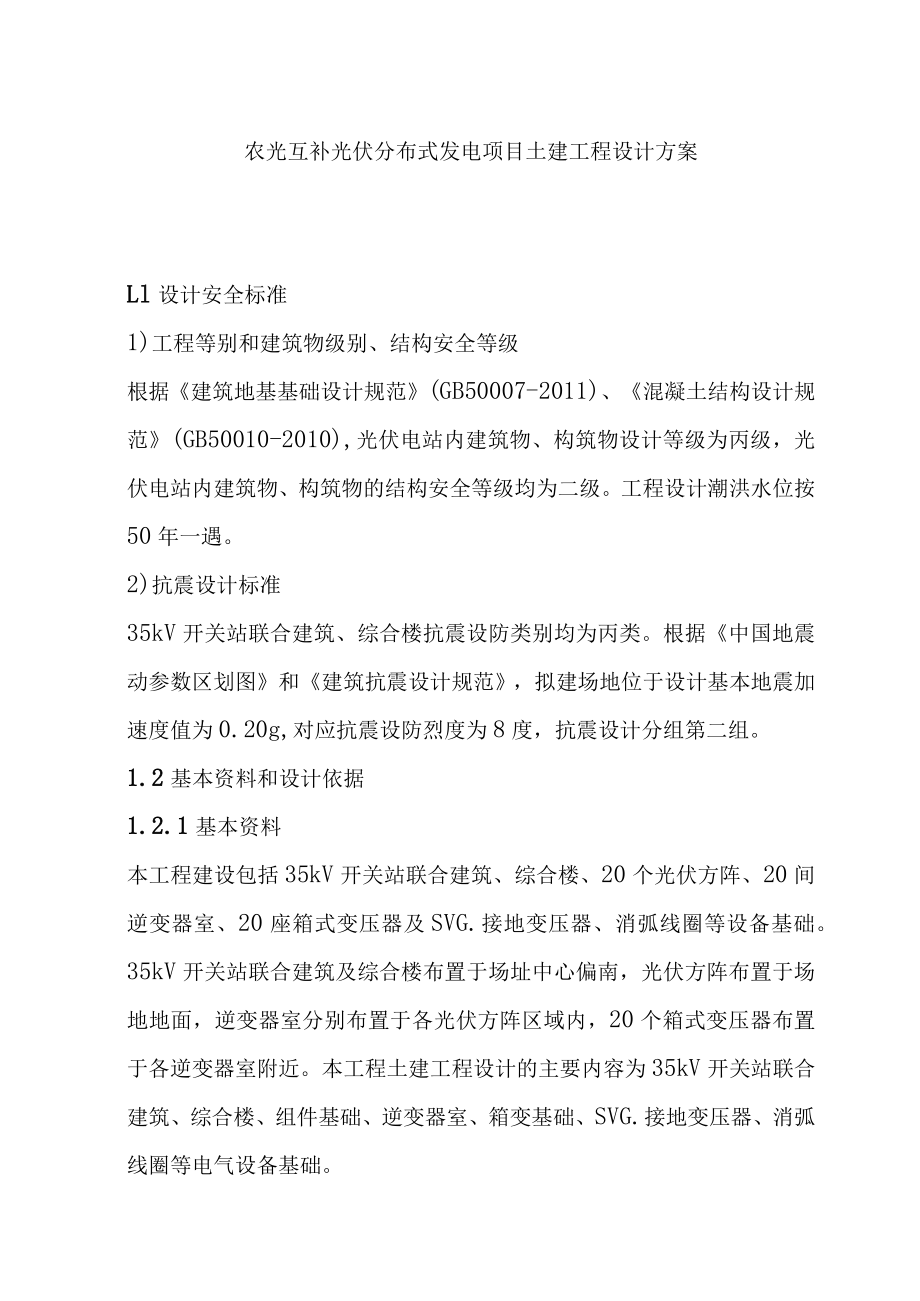

1、农光互补光伏分布式发电项目土建工程设计方案Ll设计安全标准1)工程等别和建筑物级别、结构安全等级根据建筑地基基础设计规范(GB50007-2011)、混凝土结构设计规范(GB50010-2010),光伏电站内建筑物、构筑物设计等级为丙级，光伏电站内建筑物、构筑物的结构安全等级均为二级。工程设计潮洪水位按50年一遇。2)抗震设计标准35kV开关站联合建筑、综合楼抗震设防类别均为丙类。根据中国地震动参数区划图和建筑抗震设计规范，拟建场地位于设计基本地震加速度值为0.20g,对应抗震设防烈度为8度，抗震设计分组第二组。1.2基本资料和设计依据1.2.1基本资料本工程建设包括35kV开关站联合建筑、综
2、合楼、20个光伏方阵、20间逆变器室、20座箱式变压器及SVG.接地变压器、消弧线圈等设备基础。35kV开关站联合建筑及综合楼布置于场址中心偏南，光伏方阵布置于场地地面，逆变器室分别布置于各光伏方阵区域内，20个箱式变压器布置于各逆变器室附近。本工程土建工程设计的主要内容为35kV开关站联合建筑、综合楼、组件基础、逆变器室、箱变基础、SVG.接地变压器、消弧线圈等电气设备基础。1）工程地质概况场区内场地主要由低山丘陵及山前冲、洪积倾斜平原组成，高程在228287场地不存在崩塌、滑坡、泥石流、地震液化等不良地质作用，为可进行建设的一般场地，适宜光伏发电项目建设。拟建工程场地为空地，地形开阔，场地
3、距周围建筑较远，施工相互影响较小，建筑施工环境较好，适宜拟建建筑物的兴建。2）荷载风荷载按建筑荷载设计规范风压区设计，50年一遇极大风速校核。(1)光伏发电站设计规范GB50797-2012(2)建筑抗震设计规范GB50011-2010(3)混凝土结构设计规范GB50010-2010(4)建筑地基基础设计规范GB50007-2011(5)建筑地基处理技术规范JGJ79-2012(6)建筑结构可靠度设计统一标准GB50068-20011.2.2设计依据建筑工程抗震设防分类标准(7)GB50223-2008(8)钢结构设计规范GB50017-2003(9)建筑设计防火规范GB50016-2006(

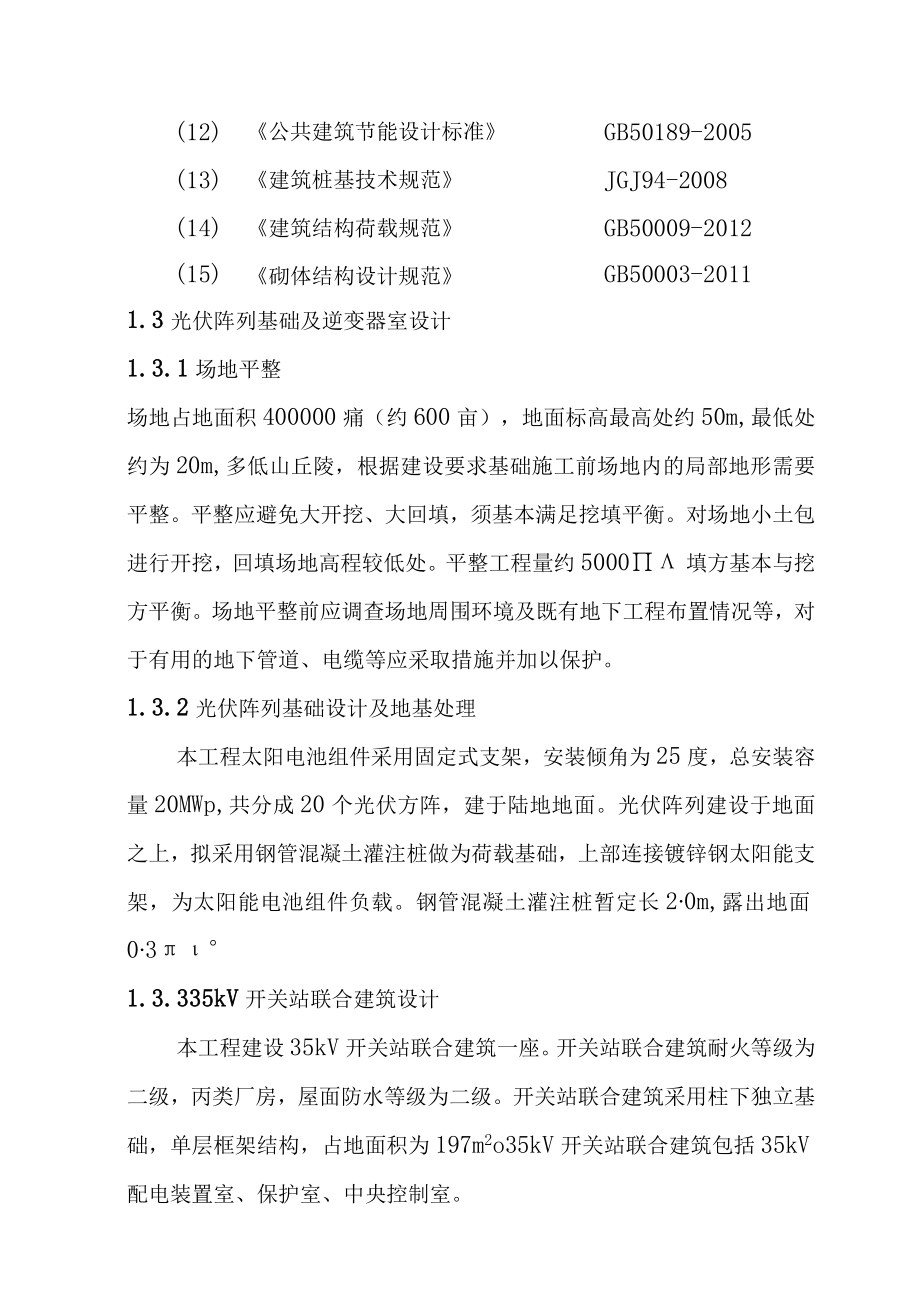

4、10)民用建筑设计通则GB501114-2005(11)办公建筑设计规范JGJ67-2006(12)公共建筑节能设计标准GB50189-2005(13)建筑桩基技术规范JGJ94-2008(14)建筑结构荷载规范GB50009-2012(15)砌体结构设计规范GB50003-20111.3光伏阵列基础及逆变器室设计1.3.1场地平整场地占地面积400000痛（约600亩），地面标高最高处约50m,最低处约为20m,多低山丘陵，根据建设要求基础施工前场地内的局部地形需要平整。平整应避免大开挖、大回填，须基本满足挖填平衡。对场地小土包进行开挖，回填场地高程较低处。平整工程量约5000填方基本与挖方
5、平衡。场地平整前应调查场地周围环境及既有地下工程布置情况等，对于有用的地下管道、电缆等应采取措施并加以保护。1.3.2光伏阵列基础设计及地基处理本工程太阳电池组件采用固定式支架，安装倾角为25度，总安装容量20MWp,共分成20个光伏方阵，建于陆地地面。光伏阵列建设于地面之上，拟采用钢管混凝土灌注桩做为荷载基础，上部连接镀锌钢太阳能支架，为太阳能电池组件负载。钢管混凝土灌注桩暂定长20m,露出地面031.3.335kV开关站联合建筑设计本工程建设35kV开关站联合建筑一座。开关站联合建筑耐火等级为二级，丙类厂房，屋面防水等级为二级。开关站联合建筑采用柱下独立基础，单层框架结构，占地面积为197
6、m2o35kV开关站联合建筑包括35kV配电装置室、保护室、中央控制室。墙体：外墙采用蒸压灰砂砖，内墙采用蒸压加气混凝土砌块。屋面：钢筋混凝土屋面板。门窗：所有门为乙级防火门，窗为铝合金窗。地面：35kV配电装置室采用混凝土地面，继电器室采用防静电地板，中央控制室采用地砖地面。消防：在房间靠门边配置手提式磷酸镂盐灭火器。通风：采用自然进风，辅以机械排风。配备通风设备，轴流风机及进风百叶窗相对布置在35kV配电装置室外墙，门、窗口进行防虫、鼠设计。1.3.4综合楼设计本工程建设综合楼一座。综合楼耐火等级为二级，屋面防水等级为二级。综合楼采用天然地基条形基础，双层砌体结构,占地面积为325痛。综合
7、楼包括值班、运行人员办公室、宿舍、活动室、厨房、卫生间等。墙体：外墙采用蒸压灰砂砖，内墙采用蒸压加气混凝土砌块。楼面：钢筋混凝土楼面板。屋面：钢筋混凝土屋面板。门窗：卫生间门采用铝塑门，其他门为木门，窗为铝合金窗。地面：采用陶瓷地砖地面。消防：在房间靠门边配置手提式磷酸镀盐灭火器。通风：采用自然进风。1.3.5箱变基础设计本工程建设20个箱式变压器，分别布置于各逆变器室附近。箱变基础采用豉砌体结构，基础顶部设03m厚的混凝土压顶，并设安装平台。混凝土强度等级为C30。基础采用矩形，边长5.lm239b埋深L7m,基底铺设IOonlnI厚C15素混凝土垫层。1.4给排水设计夏阁镇市年均降雨量为1
8、156.1毫米，光伏方阵露天铺设，需考虑排水设计。光伏方阵的排水设计按夏阁镇历年最大降雨量设计。1.4.1供水系统本工程场区内设置1座储水池，容量为200疗，安装供水泵供应全场用水。1.4.2排水系统包括排雨水设施和排污水设施排雨水设施主要包括雨水管道和排水沟。场内污水主要指生活污水，包括场区内各卫生器具的排水，污水经废水收集池处理后达到排放标准要求，排入场区附近污水灌渠。场区室外给水管道采用PE管；室外污水排水管采用UPVC双壁波纹管。场区室内生活给水管采用PPR给水管道；室内污水排水管采用UPVC排水管。在室外安装阀门井，阀门选用手动闸阀；口径小于50mn）的阀门选用球阀。生活给水管道阀门
9、选用铜质截止阀。光伏组件表面污浊会对其发电效率产生显著影响，因此需要建设给水系统方便光伏组件的定期清洗。光伏组件的清洗用水由蓄水池系统供水。光伏方阵排水设施主要为排水沟，建筑排水为雨水管道和排水沟。1.5道路工程及其他光伏电站内设置进场道路和检修道路，采用沥青混凝土路面。进场道路宽4m,长度1200m,进入光伏电站；检修道路宽4m,长度1950m,沿光伏电站外围修建环形道路，同时光伏方阵密集处设道路与环形道路连通。进场道路做法为：压实的天然地基，水泥混凝土路面。检修道路做法为：压实的天然地基，碎石路面。光伏电站周边设置高铸铁围栅，长400Onb高约25m.1.6工程量本工程土建包括光伏组件基础
10、和箱变基础、逆变器室基础、35kV开关站联合建筑及综合楼、厂区道路道路等工程量,推荐方案主要工程量见下表:1.6-1主要工程量表序号项目单位工程量备注1土地平整挖方m35000填方m350002光伏阵列基础工程钢管混凝土桩根288003箱变基础工程箱变基础台20土方开挖3m50每台土方回填3m15每台C30混凝土-3m10每台垫层C15混凝土3m1.5每台MlO砖3m15每台预埋钢板m10.5宽16Omnb厚IOmm4逆变器基础工程逆变器基础台20土方开挖3m30每台土方回填m13每台C30混凝土3m12每台垫层C15混凝土3m1.3每台预埋件t0.3每台5建筑工程综合楼2m325两层砖混结构35kV配电室建筑面积2m197单层框架结构SVG室2m39.3单层砌体结构6交通工程进场道路m1200250厚水泥稳定碎石基层，200厚C30水泥混凝土面层，宽4m,长IOOm检修道路m1950200厚级配碎石，宽4m,长1950m7主要构筑物主变基础3mIlOC30混凝土主变压器基础钢筋t5架支构基础3m2.5C25混凝土消弧组合柜基础m40C30混凝土,两台预埋件t38其他储水池m31001座光伏支架组3600镀锌钢光伏电站周边围栏m4000高铸铁围栅，高2.2米
