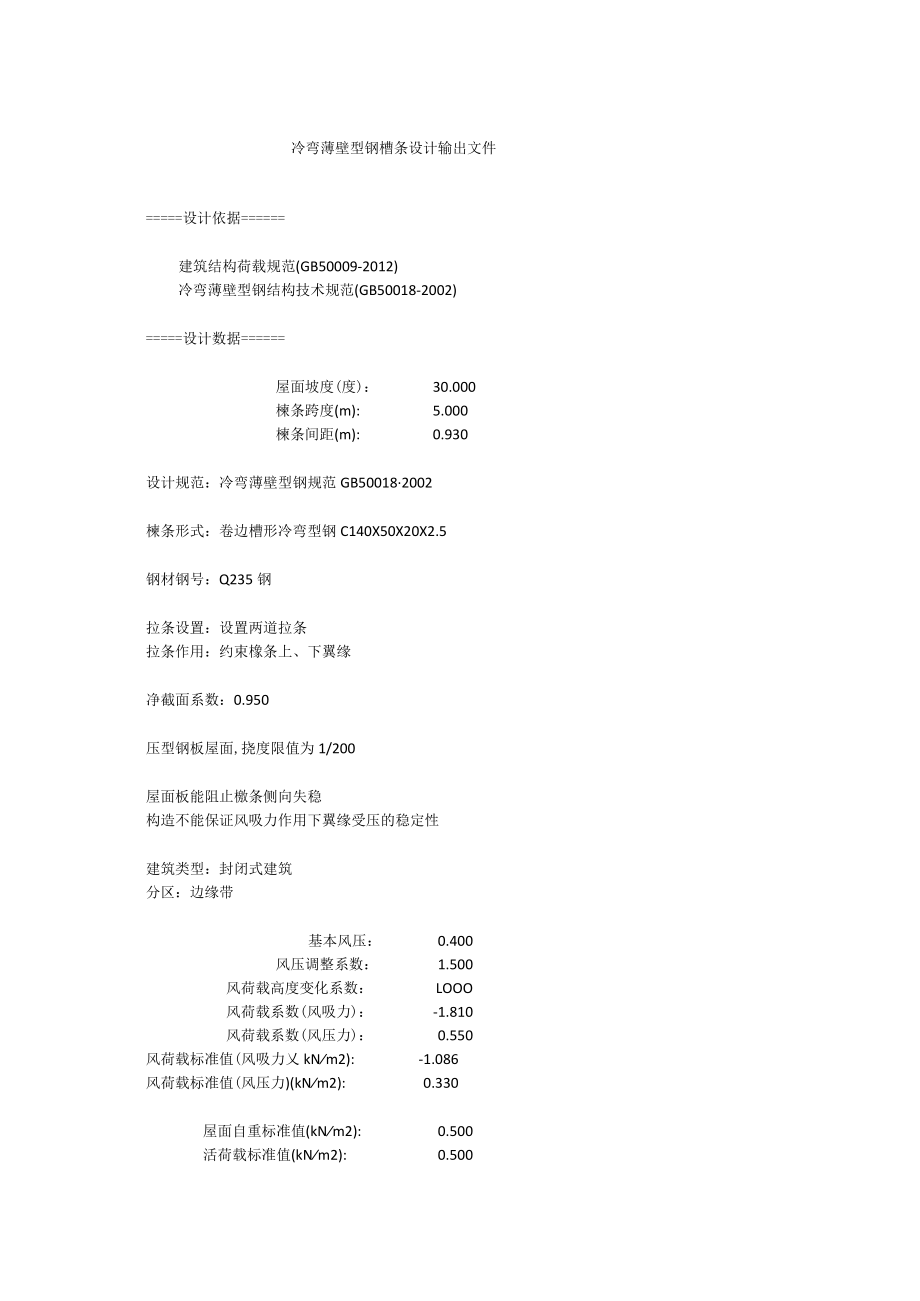

冷弯薄壁型钢计算书.docx_第1页
第1页 / 共3页
冷弯薄壁型钢计算书.docx_第2页
第2页 / 共3页
冷弯薄壁型钢计算书.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《冷弯薄壁型钢计算书.docx》由会员分享,可在线阅读,更多相关《冷弯薄壁型钢计算书.docx(3页珍藏版)》请在第壹文秘上搜索。

1、冷弯薄壁型钢槽条设计输出文件=设计依据=建筑结构荷载规范(GB50009-2012)冷弯薄壁型钢结构技术规范(GB50018-2002)=设计数据=屋面坡度(度):30.000楝条跨度(m):5.000楝条间距(m):0.930设计规范:冷弯薄壁型钢规范GB500182002楝条形式:卷边槽形冷弯型钢C140X50X20X2.5钢材钢号:Q235钢拉条设置:设置两道拉条拉条作用:约束橡条上、下翼缘净截面系数:0.950压型钢板屋面,挠度限值为1/200屋面板能阻止檄条侧向失稳构造不能保证风吸力作用下翼缘受压的稳定性建筑类型:封闭式建筑分区:边缘带基本风压:0.400风压调整系数:1.500风荷

2、载高度变化系数:LOOO风荷载系数(风吸力):-1.810风荷载系数(风压力):0.550风荷载标准值(风吸力乂kNm2):-1.086风荷载标准值(风压力)(kNm2):0.330屋面自重标准值(kNm2):0.500活荷载标准值(kNm2):0.500雪荷载标准值(kNm2):0.000积灰荷载标准值(kNm2):0.000检修荷载标准值(kN):1.000截面及材料特性=檄条形式:卷边槽形冷弯型钢C140X50X20X2.5b=50.000h=140.000C=20.000t=2.500A=0.6480E-03Ix=0.1868E-05Iy=0.2211E-06It=0.1351E-08

3、Iw=0.9319E-09Wxl=0.2668E-04Wx2=0.2668E-04Wyl=0.1396E-04Wy2=0.6470E-05钢材钢号:Q235钢屈服强度fy=235.000强度设计值f=205.000截面验算=使用阶段:I13恒载+1.5(活载+0.9积灰+0.6风载(压力)组合I弯矩设计值(kN.m):Mx=4.058弯矩设计值(kN.m):My=0.190有效截面计算结果:全截面有效。截面强度(Nmm2):OmaX=191.037=205.000门.0恒载+1.5风载(吸力)组合I弯矩设计值(kN.m)弯矩设计值(kN.m):Mxw=:Myw =-3.3380.018有效截面计算结果:全截面有效。截面强度(Nmm2):。maw=134.618=205.000整体稳定系数:b=0.9864桌条的稳定性(Nmm2):fstabw=129.616=205.000施工阶段:门.3恒载+1.5施工荷载组合I弯矩设计值(kN.m):Mx=3.057弯矩设计值(kN.m):My=0.176有效截面计算结果:全截面有效。截面强度(Nmm2):。max=149.309=205.000I荷载标准值作用下,挠度计算I垂直于屋面的挠度(mm):V=17.966=25.000=计算满足=檄条能够承受的最大轴力设计值为(KN):N=17.000计算结束=
