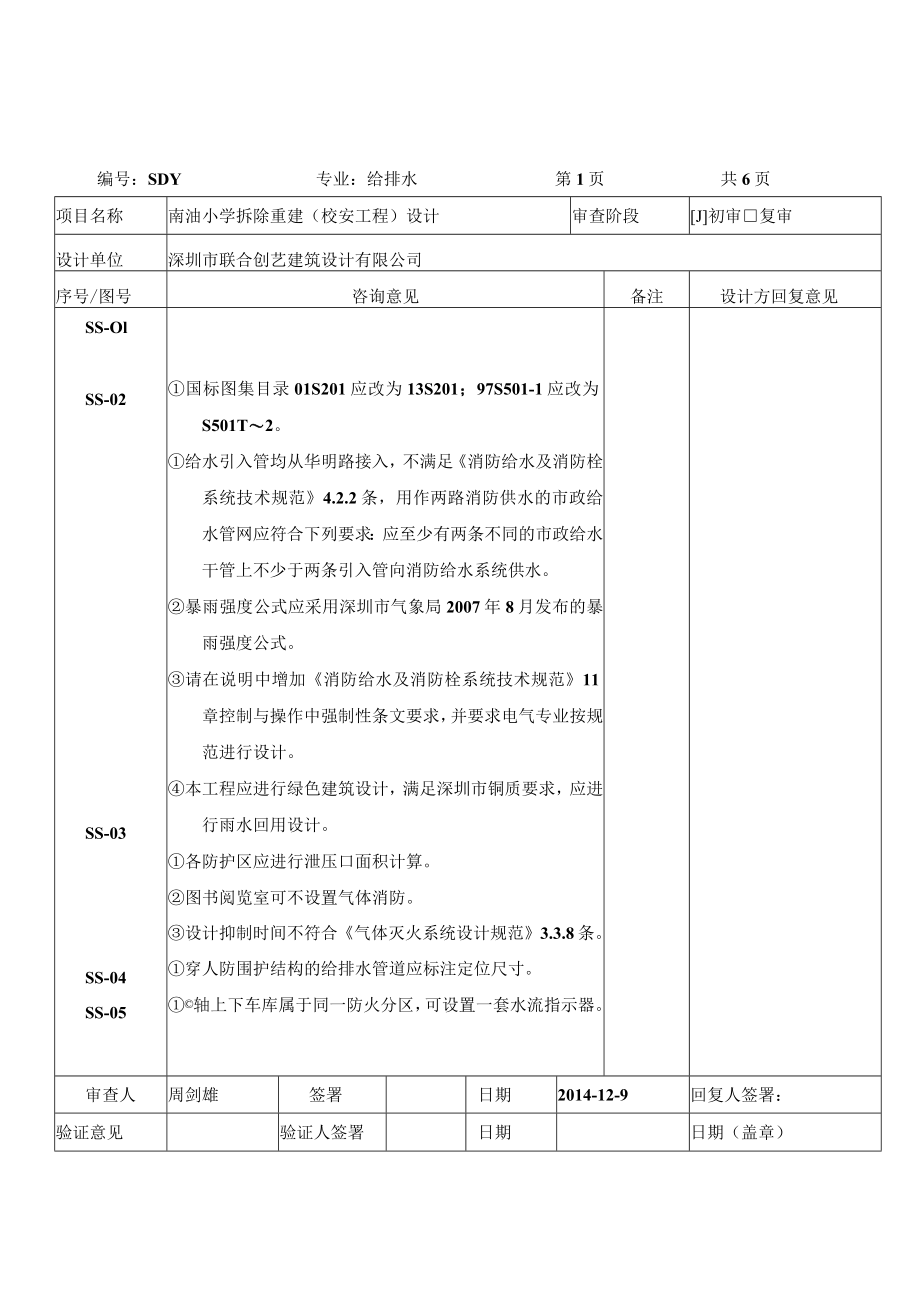

1、项目名称南油小学拆除重建（校安工程）设计审查阶段J初审复审设计单位深圳市联合创艺建筑设计有限公司序号/图号咨询意见备注设计方回复意见SS-OlSS-02SS-03SS-04SS-05国标图集目录01S201应改为13S201；97S501-1应改为S501T2。给水引入管均从华明路接入，不满足消防给水及消防栓系统技术规范4.2.2条，用作两路消防供水的市政给水管网应符合下列要求：应至少有两条不同的市政给水干管上不少于两条引入管向消防给水系统供水。暴雨强度公式应采用深圳市气象局2007年8月发布的暴雨强度公式。请在说明中增加消防给水及消防栓系统技术规范11章控制与操作中强制性条文要求，并要求电气

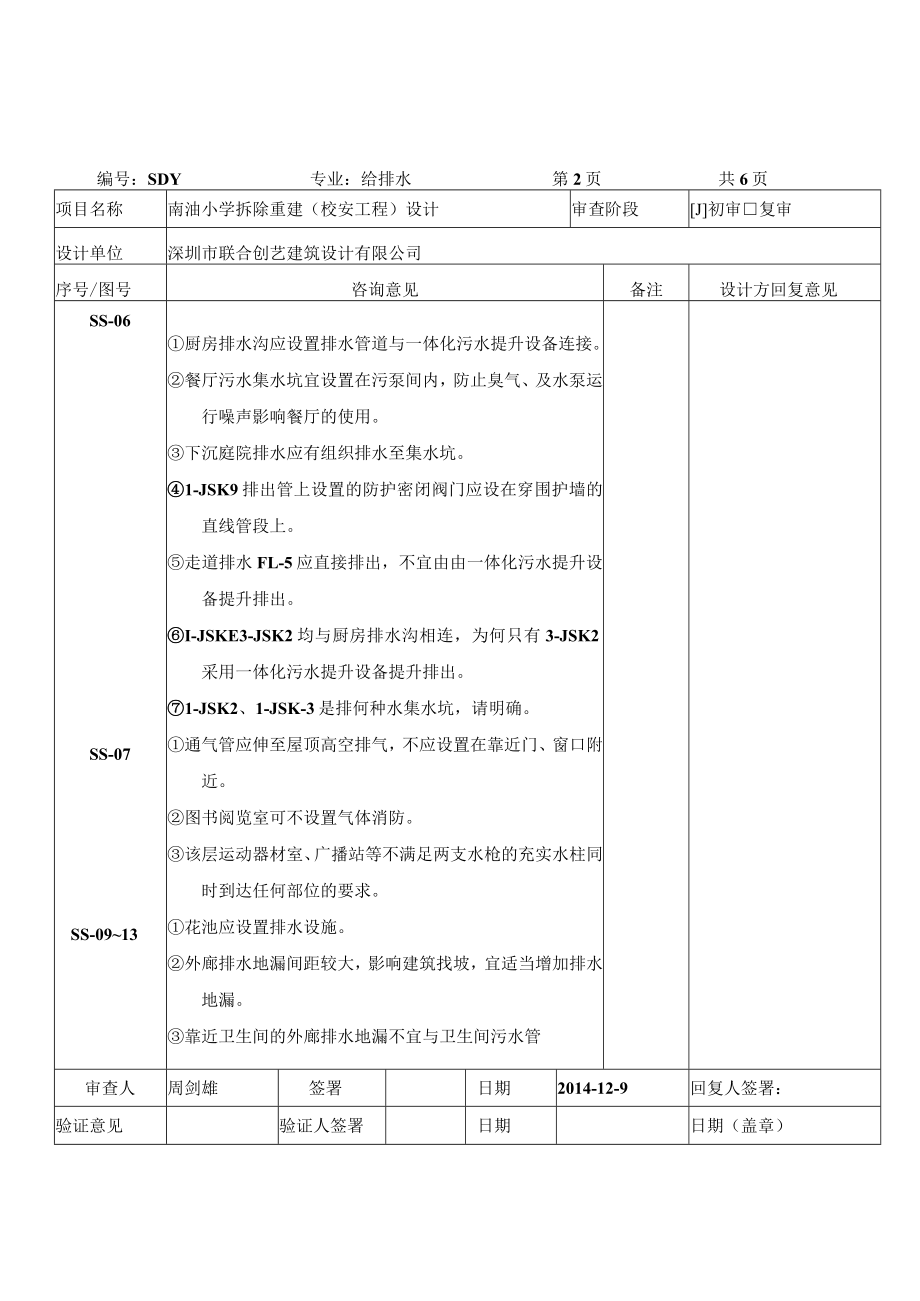

2、专业按规范进行设计。本工程应进行绿色建筑设计，满足深圳市铜质要求，应进行雨水回用设计。各防护区应进行泄压口面积计算。图书阅览室可不设置气体消防。设计抑制时间不符合气体灭火系统设计规范3.3.8条。穿人防围护结构的给排水管道应标注定位尺寸。轴上下车库属于同一防火分区，可设置一套水流指示器。审查人周剑雄签署日期2014-12-9回复人签署：验证意见验证人签署日期日期（盖章）编号：SDY专业：给排水第1页共6页编号：SDY专业：给排水第2页共6页项目名称南油小学拆除重建（校安工程）设计审查阶段J初审复审设计单位深圳市联合创艺建筑设计有限公司序号/图号咨询意见备注设计方回复意见SS-06SS-07SS
3、-0913厨房排水沟应设置排水管道与一体化污水提升设备连接。餐厅污水集水坑宜设置在污泵间内，防止臭气、及水泵运行噪声影响餐厅的使用。下沉庭院排水应有组织排水至集水坑。1-JSK9排出管上设置的防护密闭阀门应设在穿围护墙的直线管段上。走道排水FL-5应直接排出，不宜由由一体化污水提升设备提升排出。I-JSKE3-JSK2均与厨房排水沟相连，为何只有3-JSK2采用一体化污水提升设备提升排出。1-JSK2、1-JSK-3是排何种水集水坑，请明确。通气管应伸至屋顶高空排气，不应设置在靠近门、窗口附近。图书阅览室可不设置气体消防。该层运动器材室、广播站等不满足两支水枪的充实水柱同时到达任何部位的要求。

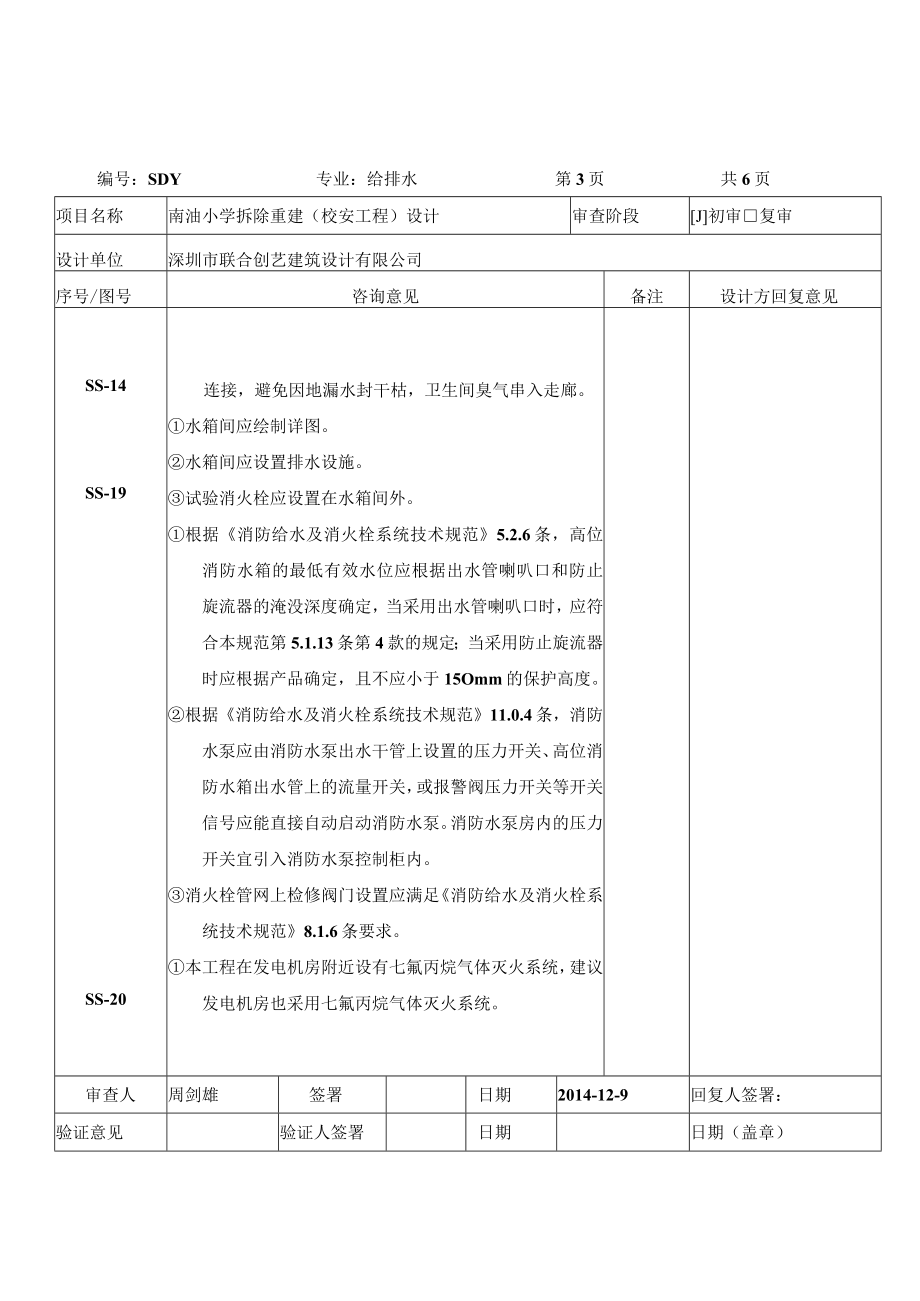

4、花池应设置排水设施。外廊排水地漏间距较大，影响建筑找坡，宜适当增加排水地漏。靠近卫生间的外廊排水地漏不宜与卫生间污水管审查人周剑雄签署日期2014-12-9回复人签署：验证意见验证人签署日期日期（盖章）项目名称南油小学拆除重建（校安工程）设计审查阶段J初审复审设计单位深圳市联合创艺建筑设计有限公司序号/图号咨询意见备注设计方回复意见SS-14SS-19SS-20连接，避免因地漏水封干枯，卫生间臭气串入走廊。水箱间应绘制详图。水箱间应设置排水设施。试验消火栓应设置在水箱间外。根据消防给水及消火栓系统技术规范5.2.6条，高位消防水箱的最低有效水位应根据出水管喇叭口和防止旋流器的淹没深度确定，当采
5、用出水管喇叭口时，应符合本规范第5.1.13条第4款的规定；当采用防止旋流器时应根据产品确定，且不应小于15Omm的保护高度。根据消防给水及消火栓系统技术规范11.0.4条，消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。消防水泵房内的压力开关宜引入消防水泵控制柜内。消火栓管网上检修阀门设置应满足消防给水及消火栓系统技术规范8.1.6条要求。本工程在发电机房附近设有七氟丙烷气体灭火系统，建议发电机房也采用七氟丙烷气体灭火系统。审查人周剑雄签署日期2014-12-9回复人签署：验证意见验证人签署日期日期（盖章）编号
6、：SDY专业：给排水第3页共6页项目名称南油小学拆除重建（校安工程）设计审查阶段J初审复审设计单位深圳市联合创艺建筑设计有限公司序号/图号咨询意见备注设计方回复意见SS-21保护对象的水雾喷头数量应根据设计喷雾强度、保护面积和水雾喷头特性计算确定，其布置应使水雾直接喷射和覆盖保护对象，当不能满足要求时应增加水雾喷头的数量。应确定选用水雾喷头的流量系数。喷雾系统供水管DN50偏小，请计算确定管径。雨淋阀前的管道应设置过滤器，当水雾喷头无滤网时.，雨淋阀后的管道亦应设过滤器。过滤器滤网应采用耐腐蚀金属材料，滤网的孔径应为4.04.7目/cm2o车库不需要设置快速反应喷头。每个报警阀组控制的最不利点
7、喷头处，应设末端试水装置，其他防火分区、楼层均应设直径为25mm的试水阀。末端试水装置和试水阀应便于操作，且应有足够排水能力的排水设施。消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。消防水泵房内的压力开关宜引入消防水泵控制柜内。消防水池、生活水池、消防水箱均应设计量水表。审查人周剑雄签署日期2014-12-9回复人签署：验证意见验证人签署日期日期（盖章）编号：SDY专业：给排水第4页共6页项目名称南油小学拆除重建（校安工程）设计审查阶段J初审复审设计单位深圳市联合创艺建筑设计有限公司序号/图号咨询意见备注设计方
8、回复意见SS-22SS-23SS-24SS-25消防水泵应确保在任何时候均能自灌吸水。消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求。消防给水及消火栓系统技术规范5.1.13条第4款。一组消防水泵应在消防水泵房内设置流量和压力测试装置，并满足消防给水及消火栓系统技术规范5.L10条要求。生活给水系统二次供水应设置二次消毒设施。消防水泵控制柜设置在专用消防水泵控制室时，其防护等级不应低于IP30；与消防水泵设置在同一空间时，其防护等级不应低于IP55。每一台潜水泵出口均应设置压力表，以便监测每一台水泵工作状态。给水管道应标注定位尺寸。根据室外排水设计规范4.2.10条，污水管道的
9、最小管宜为300mmo污水、雨水接入市政检查井应注明位置及井底标局。审查人周剑雄签署日期2014-12-9回复人签署：验证意见验证人签署日期日期（盖章）编号：SDY专业：给排水第5页共6页项目名称南油小学拆除重建（校安工程）设计审查阶段J初审复审设计单位深圳市联合创艺建筑设计有限公司序号/图号咨询意见备注设计方回复意见RS-OlRS-02RS-03人防根据深圳人防办要求，平战转换物资应平时购置到位，所有平战转换措施必须在临战前3天之内转换完成。穿人防围护结构的给排水管道应标注定位尺寸。防护密闭阀门应设置在穿围护墙的直线管段上。战时使用的集水坑应设置手摇泵。审查人周剑雄签署日期2014-12-9回复人签署：验证意见验证人签署日期日期（盖章）编号：SDY专业：给排水第6页共6页
