1、叉车真空增压液压制动系统主要由制动踏板、制动总泵、真空增压器、制动分泵、车轮制动器和管路组成。其工作原理如下：制动力通过踏板和联动机构作用于制动总泵，使其出口产生具有一定压力的液流；该液流进入真空增压器后压力进一步增加，最终经管路传至制动分泵；制动分泵产生推力将制动蹄片向两边张开，蹄片紧贴制动毂便产生制动力。叉车制动系经常出现制动失灵、制动效果不良、制动跑偏和制动拖滞等4种故障，其诊断方法分别叙述如下。L制动失灵表现为制动时叉车不能实现减速或停车。其诊断与排除方法如下：若连续踩踏几下制动踏板，踏板不升高并感到无阻力，应先检杳制动总泵是否缺少制动液。如缺少应添加同型号制动液，并排除管路空气；如不

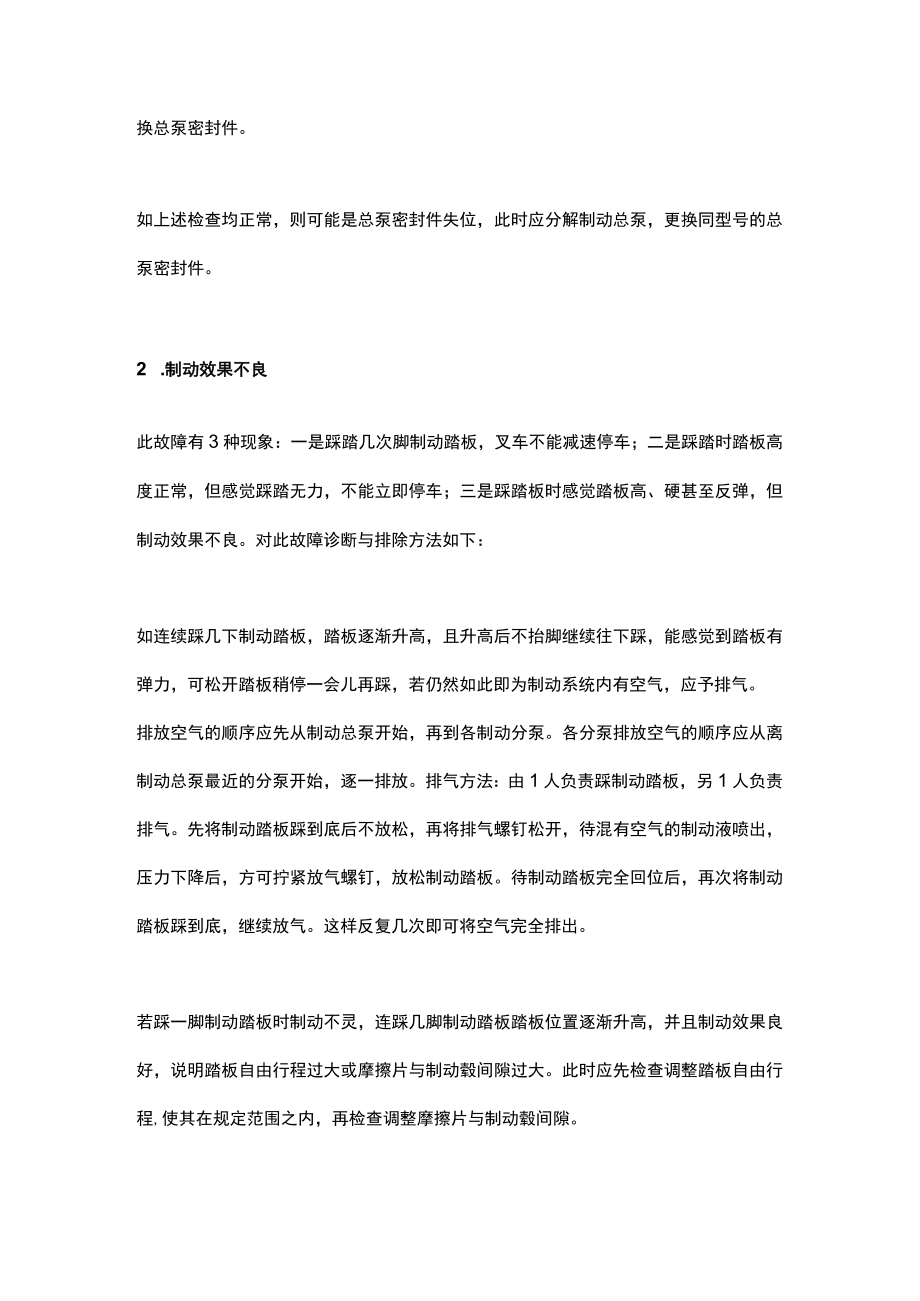

2、缺少，则检查各制动管路是否有泄漏或损坏，并视情修复或更换。踩下制动踏板，如无联动感，则可能是踏板至制动总泵的连接脱开，应检查连接机构并连接好。若踩下制动踏板，虽感到有一定阻力，但踏板位置保持不住，明显下沉，且总泵有漏液或喷液现象，其原因多为制动总泵密封件破裂。应分解制动总泵，更换总泵密封件。如上述检查均正常，则可能是总泵密封件失位，此时应分解制动总泵，更换同型号的总泵密封件。2 .制动效果不良此故障有3种现象：一是踩踏几次脚制动踏板，叉车不能减速停车；二是踩踏时踏板高度正常，但感觉踩踏无力，不能立即停车；三是踩踏板时感觉踏板高、硬甚至反弹，但制动效果不良。对此故障诊断与排除方法如下：如连续踩几
3、下制动踏板，踏板逐渐升高，且升高后不抬脚继续往下踩，能感觉到踏板有弹力，可松开踏板稍停一会儿再踩，若仍然如此即为制动系统内有空气，应予排气。排放空气的顺序应先从制动总泵开始，再到各制动分泵。各分泵排放空气的顺序应从离制动总泵最近的分泵开始，逐一排放。排气方法：由1人负责踩制动踏板，另1人负责排气。先将制动踏板踩到底后不放松，再将排气螺钉松开，待混有空气的制动液喷出，压力下降后，方可拧紧放气螺钉，放松制动踏板。待制动踏板完全回位后，再次将制动踏板踩到底，继续放气。这样反复几次即可将空气完全排出。若踩一脚制动踏板时制动不灵，连踩几脚制动踏板踏板位置逐渐升高，并且制动效果良好，说明踏板自由行程过大或

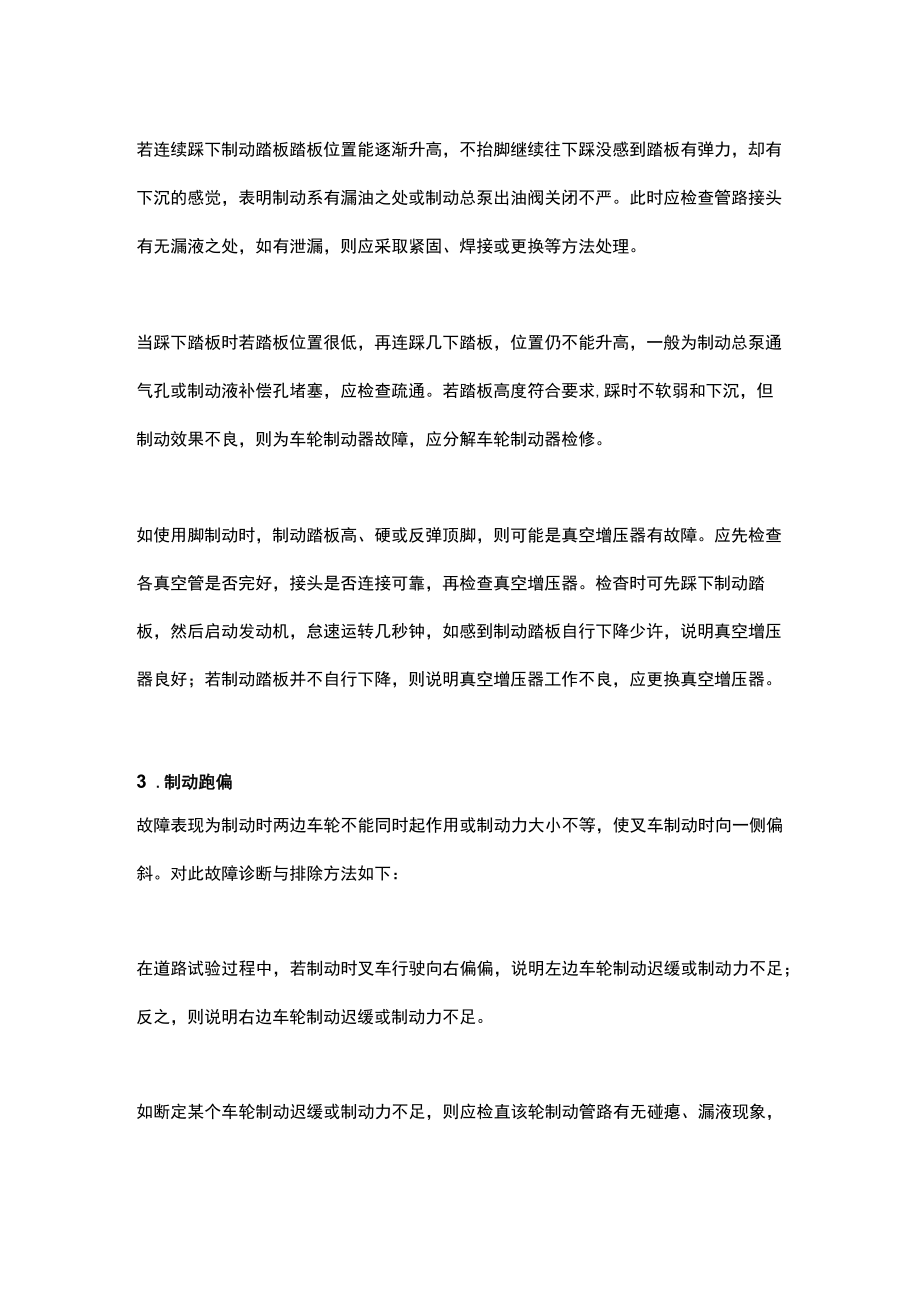

4、摩擦片与制动毂间隙过大。此时应先检查调整踏板自由行程,使其在规定范围之内，再检查调整摩擦片与制动毂间隙。若连续踩下制动踏板踏板位置能逐渐升高，不抬脚继续往下踩没感到踏板有弹力，却有下沉的感觉，表明制动系有漏油之处或制动总泵出油阀关闭不严。此时应检查管路接头有无漏液之处，如有泄漏，则应采取紧固、焊接或更换等方法处理。当踩下踏板时若踏板位置很低，再连踩几下踏板，位置仍不能升高，一般为制动总泵通气孔或制动液补偿孔堵塞，应检查疏通。若踏板高度符合要求,踩时不软弱和下沉，但制动效果不良，则为车轮制动器故障，应分解车轮制动器检修。如使用脚制动时，制动踏板高、硬或反弹顶脚，则可能是真空增压器有故障。应先检查
5、各真空管是否完好，接头是否连接可靠，再检查真空增压器。检杳时可先踩下制动踏板，然后启动发动机，怠速运转几秒钟，如感到制动踏板自行下降少许，说明真空增压器良好；若制动踏板并不自行下降，则说明真空增压器工作不良，应更换真空增压器。3 .制动跑偏故障表现为制动时两边车轮不能同时起作用或制动力大小不等，使叉车制动时向一侧偏斜。对此故障诊断与排除方法如下：在道路试验过程中，若制动时叉车行驶向右偏偏，说明左边车轮制动迟缓或制动力不足；反之，则说明右边车轮制动迟缓或制动力不足。如断定某个车轮制动迟缓或制动力不足，则应检直该轮制动管路有无碰瘪、漏液现象，如有应杳明原因并予以排除。如该车轮管路完好，可对该轮分泵
6、进行排气。如排气后制动跑偏现象消除，说明该轮分泵或管路内有气阻。如果无气阻现象，则应检查并调整该轮摩擦片与制动毂之间的间隙。若上述检杳均无问题，说明故障在车轮制动器内部，应拆检车轮制动器,并检查制动片的磨损情况和制动分泵的工作情况，必要时予以修理或换件。4 .制动拖滞此故障表现为抬起制动踏板后，全部或个别车轮制动不能立即完全解除，以致影响叉车重新起步或行驶。对此故障诊断与排除方法如下：叉车工作一段时间后，用手摸各车轮制动毂。若全部车轮制动毂都发热，说明故障发生在制动总泵；若个别车轮发热，则说明故障在该车轮制动器。若判断故障部位在总泵，应首先检杳踏板自由行程。若自由行程不符合要求，应按规定调整踏板自由行程；若自由行程符合要求，则可将制动总泵储油室盖打开，观察总泵回油情况，如不能回油或回油缓慢，则应拆解总泵检修，必要时更换。如故障在车轮制动器，应先拧松排气螺钉。若有制动液急速喷出，且制动蹄回位，则为管路堵塞，应疏通管路；如果制动蹄不能回位，则应调整制动片制动毂之间的间隙。如经上述检查调整均无效果，应拆下制动毂，检查分泵活塞密封件、回位弹簧和制动蹄销的状况，必要时进行修理和更换。
