1、变频器的接线要求1、变频器的输入端R、S、T应接三相电源，输出端U、V、W应接电动机。输入端和输出端绝对不能接反，如果将输入电源接到了U、V、W端，不管哪个逆变管导通，都将引起两相间的短路而烧坏逆变管。变频器与电动机之间的线路电压降规定不能超过额定电压的2%,要根据这一规定来选择电缆。2、为了改善变频器输入功率因数，减小输入电流谐波，消除电源相间电压不平衡引起的电流不平衡，抑制电源浪涌，在变频器输入端应接入电抗器。3、变频器的主要控制线有模拟量输入线、开关量输入线、报警输出端和测量信号输出端。变频器的输出端不能接电力电容器和浪涌吸收器。变频器所有控制线都应采用屏蔽线。靠近变频器一侧的屏蔽层应与
2、控制电路的公共端相连，但不能接地。安装变频器时的注意事项1、壁挂式变频器一般情况下允许直接靠墙安装。为了保证良好的通风，所有变频器都必须垂直安装，且变频器与周围阻挡物之间的距离应满足：两侧不小于Ioomm,上、下方不小于15Ommo为了防止异物掉在变频器的出风口而阻塞风道，最好在变频器出风口的上方加装保护网罩。2、当周围的尘埃较多，或和变频器配用的其他控制电器较多，需要和变频器安装在一起时，可采用柜式安装。3、当一个控制柜内装有两台或两台以上变频器时，应尽量并排安装（横向排列）。4、如果变频器必须安装在户外，例如油田的抽油机用变频器，则控制柜必须采用双层结构方式，所用控制柜必须既能防止太阳的直

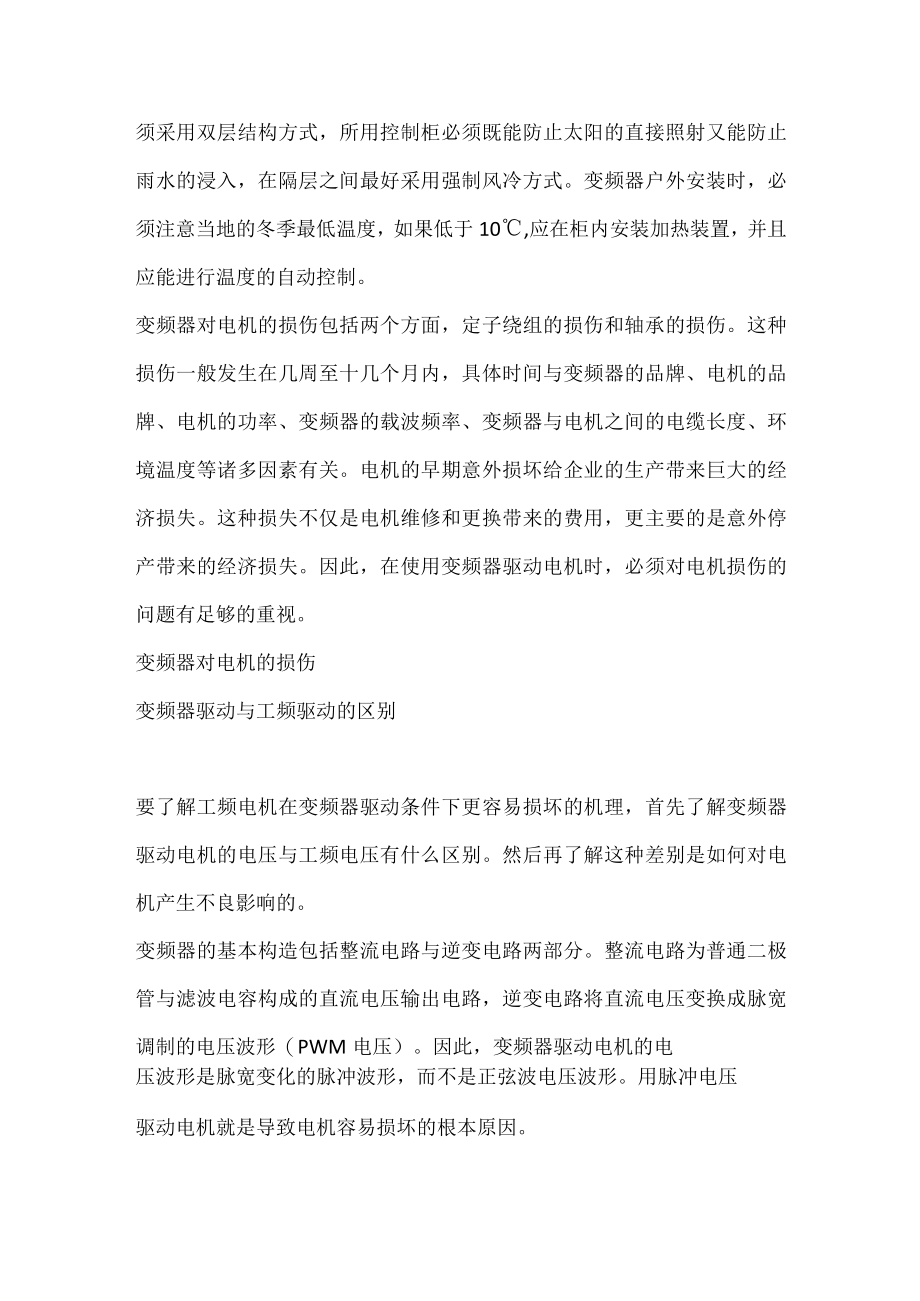

3、接照射又能防止雨水的浸入，在隔层之间最好采用强制风冷方式。变频器户外安装时，必须注意当地的冬季最低温度，如果低于10,应在柜内安装加热装置，并且应能进行温度的自动控制。变频器对电机的损伤包括两个方面，定子绕组的损伤和轴承的损伤。这种损伤一般发生在几周至十几个月内，具体时间与变频器的品牌、电机的品牌、电机的功率、变频器的载波频率、变频器与电机之间的电缆长度、环境温度等诸多因素有关。电机的早期意外损坏给企业的生产带来巨大的经济损失。这种损失不仅是电机维修和更换带来的费用，更主要的是意外停产带来的经济损失。因此，在使用变频器驱动电机时，必须对电机损伤的问题有足够的重视。变频器对电机的损伤变频器驱动与

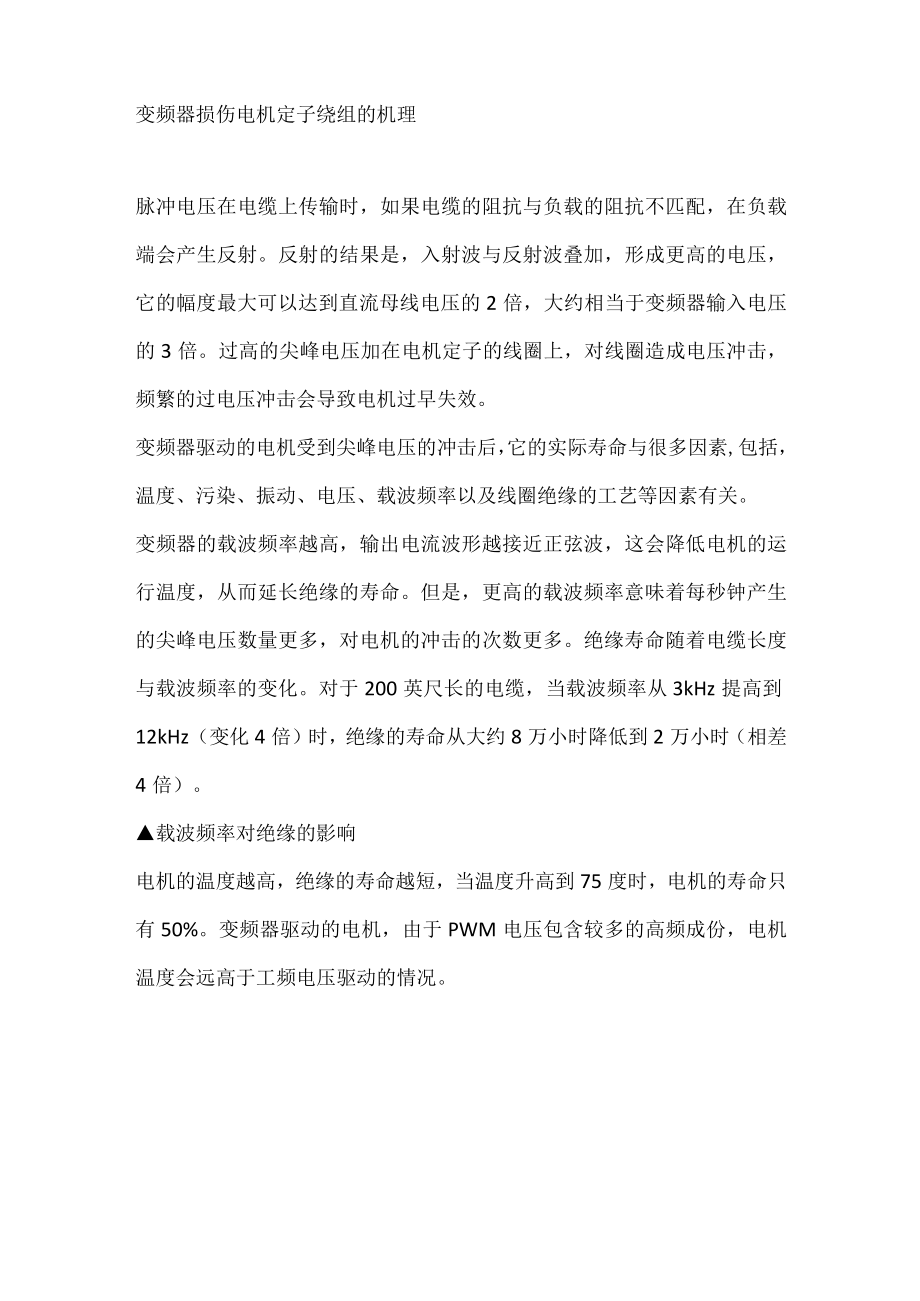

4、工频驱动的区别要了解工频电机在变频器驱动条件下更容易损坏的机理，首先了解变频器驱动电机的电压与工频电压有什么区别。然后再了解这种差别是如何对电机产生不良影响的。变频器的基本构造包括整流电路与逆变电路两部分。整流电路为普通二极管与滤波电容构成的直流电压输出电路，逆变电路将直流电压变换成脉宽调制的电压波形（PWM电压）。因此，变频器驱动电机的电压波形是脉宽变化的脉冲波形，而不是正弦波电压波形。用脉冲电压驱动电机就是导致电机容易损坏的根本原因。变频器损伤电机定子绕组的机理脉冲电压在电缆上传输时，如果电缆的阻抗与负载的阻抗不匹配，在负载端会产生反射。反射的结果是，入射波与反射波叠加，形成更高的电压，它
5、的幅度最大可以达到直流母线电压的2倍，大约相当于变频器输入电压的3倍。过高的尖峰电压加在电机定子的线圈上，对线圈造成电压冲击，频繁的过电压冲击会导致电机过早失效。变频器驱动的电机受到尖峰电压的冲击后，它的实际寿命与很多因素,包括，温度、污染、振动、电压、载波频率以及线圈绝缘的工艺等因素有关。变频器的载波频率越高，输出电流波形越接近正弦波，这会降低电机的运行温度，从而延长绝缘的寿命。但是，更高的载波频率意味着每秒钟产生的尖峰电压数量更多，对电机的冲击的次数更多。绝缘寿命随着电缆长度与载波频率的变化。对于200英尺长的电缆，当载波频率从3kHz提高到12kHz（变化4倍）时，绝缘的寿命从大约8万小
6、时降低到2万小时（相差4倍）。载波频率对绝缘的影响电机的温度越高，绝缘的寿命越短，当温度升高到75度时，电机的寿命只有50%。变频器驱动的电机，由于PWM电压包含较多的高频成份，电机温度会远高于工频电压驱动的情况。变频器损伤电机轴承的原因是，有流过轴承的电流，并且这种电流处于断续连通的状态，断续连通的电路会产生电弧，电弧烧毁了轴承。导致交流电机的轴承中流过电流的原因主要有两个，第一，内部电磁场不平衡产生的感应电压，第二，杂散电容引起的高频电流通路。理想交流感应电机内部的磁场是对称的，当三相绕组的电流相等，并且相位相差120?时，不会在电机的轴杆上感应出电压。变频器输出的PWM电压导致电机内部的
7、磁场不对称时，就会在轴杆上感应出电压，电压的幅度在10-30V,这与驱动电压有关，驱动电压越高，轴杆上的电压越高。当这个电压的数值超过轴承中的润滑油的绝缘强度时，就会形成一个电流通路。轴杆旋转过程中，在某个时刻，润滑油的绝缘又阻断了电流。这个过程类似于机械式开关的通断过程，这个过程中会产生电弧，烧蚀轴杆、滚珠、轴碗的表面，形成凹坑。如果没有外部振动，小凹坑不会产生过大的影响，但是如果有外部振动时,会产生凹槽，这对电机的运转影响很大。另外，实验表明，轴杆上的电压还与变频器输出电压的基波频率有关,基波频率越低，轴杆上的电压越高，轴承损伤越严重。在马达工作的初期，润滑油温度较低的时候，电流幅度在5-
