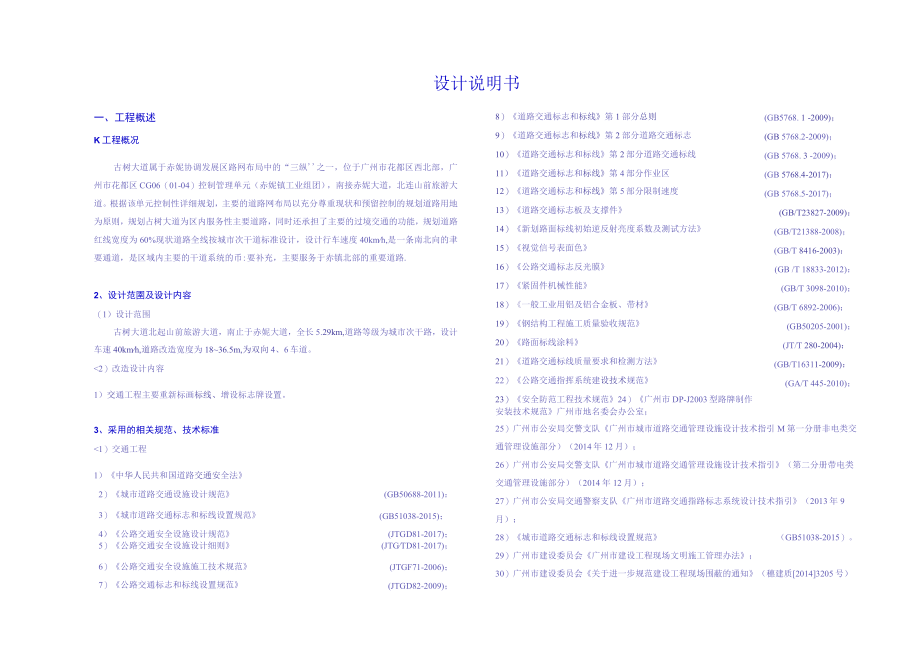

1、设计说明书(GB5768. 1 -2009)；(GB 5768.2-2009)；(GB 5768. 3 -2009)；(GB 5768.4-2017)：(GB 5768.5-2017)；(GB/T23827-2009)：(GB/T21388-2008)；(GB/T 8416-2003)：(GB /T 18833-2012)：(GB/T 3098-2010)；(GB/T 6892-2006)；(GB50205-2001)；(JT/T 280-2004)：(GB/T16311-2009)：(GA/T 445-2010)；(GB50348-2004)；一、工程概述K工程概况古树大道属于赤妮协调发展区
2、路网布局中的“三纵之一，位于广州市花都区西北部，广州市花都区CG06（01-04）控制管理单元（赤妮镇工业组团），南接赤妮大道，北连山前旅游大道。根据该单元控制性详细规划，主要的道路网布局以充分尊重现状和预留控制的规划道路用地为原则，规划占树大道为区内服务性主要道路，同时还承担了主要的过境交通的功能，规划道路红线宽度为60%现状道路全线按城市次干道标准设计，设计行车速度40kmh,是一条南北向的聿要通道，是区域内主要的干道系统的币:要补充，主要服务于赤镇北部的重要道路.2、设计范圉及设计内容（1）设计范围古树大道北起山前旅游大道，南止于赤妮大道，全长5.29km,道路等级为城市次干路，设计车速
3、40kmh,道路改造宽度为1836.5m,为双向4、6车道。2）改造设计内容1）交通工程主要重新标画标线、增设标志牌设置。3、采用的相关规范、技术标准1）交通工程1）中华人民共和国道路交通安全法2）城市道路交通设施设计规范(GB50688-2011)：3）城市道路交通标志和标线设置规范(GB51038-2015)；4）公路交通安全设施设计规范(JTGD81-2017)；5）公路交通安全设施设计细则(JTGTD81-2017)；6）公路交通安全设施施工技术规范(JTGF71-2006)；7）公路交通标志和标线设置规范(JTGD82-2009)；8）道路交通标志和标线第1部分总则9）道路交通标志和
4、标线第2部分道路交通标志10）道路交通标志和标线第2部分道路交通标线11）道路交通标志和标线第4部分作业区12）道路交通标志和标线第5部分限制速度13）道路交通标志板及支撑件14）新划路面标线初始逆反射亮度系数及测试方法15）视觉信号表面色16）公路交通标志反光膜17）紧固件机械性能18）一般工业用铝及铝合金板、带材19）钢结构工程施工质量验收规范20）路面标线涂料21）道路交通标线质量要求和检测方法22）公路交通指挥系统建设技术规范23）安全防范工程技术规范24）广州市DP-J2003型路牌制作安装技术规范广州市地名委会办公室；25）广州市公安局交警支队广州市城市道路交通管理设施设计技术指引

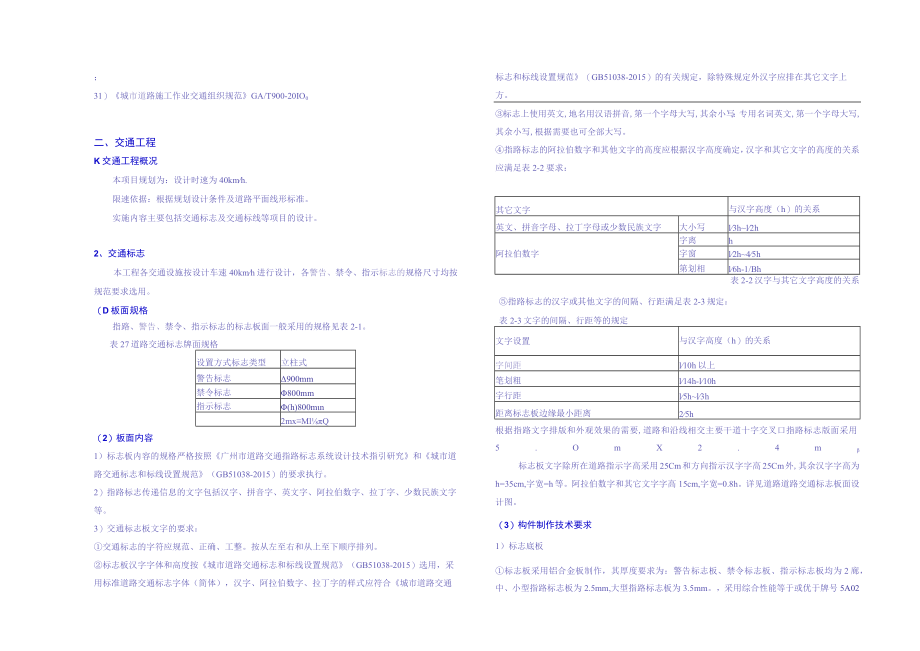

5、M第一分册非电类交通管理设施部分）（2014年12月）；26）广州市公安局交警支队广州市城市道路交通管理设施设计技术指引（第二分册带电类交通管理设施部分）（2014年12月）；27）广州市公安局交通警察支队广州市道路交通指路标志系统设计技术指引（2013年9月）；28）城市道路交通标志和标线设置规范（GB51038-2015）。29）广州市建设委员会广州市建设工程现场文明施工管理办法；30）广州市建设委员会关于进一步规范建设工程现场围蔽的通知（穗建质20143205号）；31）城市道路施工作业交通组织规范GA/T900-20IO0二、交通工程K交通工程概况本项目规划为：设计时速为40kmh.限
6、速依据：根据规划设计条件及道路平面线形标准。实施内容主要包括交通标志及交通标线等项目的设计。2、交通标志本工程各交通设施按设计车速40kmh进行设计，各警告、禁令、指示标志的规格尺寸均按规范要求选用。（D板面规格指路、警告、禁令、指示标志的标志板面一般采用的规格见表2-1。表27道路交通标志牌面规格设置方式标志类型立柱式警告标志900mm禁令标志800mm指示标志(h)800mn2mxMlQ（2）板面内容1）标志板内容的规格严格按照广州市道路交通指路标志系统设计技术指引研究和城市道路交通标志和标线设置规范（GB51038-2015）的要求执行。2）指路标志传递信息的文字包括汉字、拼音字、英文字
7、、阿拉伯数字、拉丁字、少数民族文字等。3）交通标志板文字的要求：交通标志的字符应规范、正确、工整。按从左至右和从上至下顺序排列。标志板汉字字体和高度按城市道路交通标志和标线设置规范（GB51038-2015）选用，采用标准道路交通标志字体（简体），汉字、阿拉伯数字、拉丁字的样式应符合城市道路交通标志和标线设置规范（GB51038-2015）的有关规定，除特殊规定外汉字应排在其它文字上方。标志上使用英文,地名用汉语拼音,第一个字母大写,其余小写：专用名词英文,第一个字母大写,其余小写,根据需要也可全部大写。指路标志的阿拉伯数字和其他文字的高度应根据汉字高度确定，汉字和其它文字的高度的关系应满足表
8、2-2要求：其它文字与汉字高度（h）的关系英文、拼音字母、拉丁字母或少数民族文字大小写l3hl2h阿拉伯数字字离h字窗l2h45h第划相l6h-1/Bh表2-2汉字与其它文字高度的关系指路标志的汉字或其他文字的间隔、行距满足表2-3规定：表2-3文字的间隔、行距等的规定文字设置与汉字高度（h）的关系字间距l10h以上笔划粗l14h-l10h字行距l5hl3h距离标志板边缘最小距离25h根据指路文字排版和外观效果的需要,道路和沿线相交主要干道十字交叉口指路标志版面采用5.OmX2.4m标志板文字除所在道路指示字高采用25Cm和方向指示汉字字高25Cm外,其余汉字字高为h=35cm,字宽=h等。阿

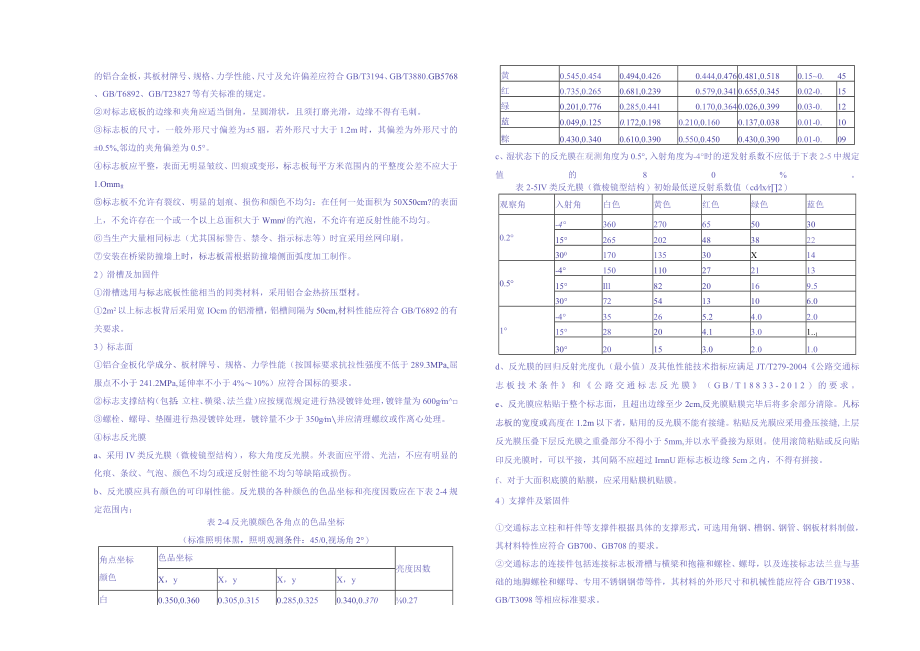

9、拉伯数字和其它文字字高15cm,字宽=0.8h。详见道路道路交通标志板面设计图。（3）构件制作技术要求1）标志底板标志板采用铝合金板制作，其厚度要求为：警告标志板、禁令标志板、指示标志板均为2廊，中、小型指路标志板为2.5mm,大型指路标志板为3.5mm。，采用综合性能等于或优于牌号5A02的铝合金板，其板材牌号、规格、力学性能、尺寸及允许偏差应符合GB/T3194、GBT3880.GB5768、GB/T6892、GB/T23827等有关标准的规定。对标志底板的边缘和夹角应适当倒角，呈圆滑状，且须打磨光滑，边缘不得有毛刺。标志板的尺寸，一般外形尺寸偏差为5丽，若外形尺寸大于1.2m时，其偏差为
10、外形尺寸的0.5%,邻边的夹角偏差为0.5。标志板应平整，表面无明显皱纹、凹痕或变形，标志板每平方米范围内的平整度公差不应大于1.Ommft标志板不允许有裂纹、明显的划痕、损伤和颜色不均匀：在任何一处面积为50X50cm?的表面上，不允许存在一个或一个以上总面积大于Wmmj的汽泡，不允许有逆反射性能不均匀。当生产大量相同标志（尤其国标警告、禁令、指示标志等）时宜采用丝网印刷。安装在桥梁防撞墙上时，标志板需根据防撞墙侧面弧度加工制作。2）滑槽及加固件滑槽选用与标志底板性能相当的同类材料，采用铝合金热挤压型材。2m2以上标志板背后采用宽IOcm的铝滑槽，铝槽间隔为50cm,材料性能应符合GB/T6
11、892的有关要求。3）标志面铝合金板化学成分、板材牌号、规格、力学性能（按国标要求抗拉性强度不低于289.3MPa,屈服点不小于241.2MPa,延伸率不小于4%10%）应符合国标的要求。标志支撑结构（包括：立柱、横梁、法兰盘）应按规范规定进行热浸镀锌处理，镀锌量为600gm螺栓、螺母、垫圈进行热浸镀锌处理，镀锌量不少于350gm并应清理螺纹或作离心处理。标志反光膜a、采用IV类反光膜（微棱镜型结构），称大角度反光膜。外表面应平滑、光洁，不应有明显的化痕、条纹、气泡、颜色不均匀或逆反射性能不均匀等缺陷或损伤。b、反光膜应具有颜色的可印刷性能。反光膜的各种颜色的色品坐标和亮度因数应在下表2-4规
12、定范围内：表2-4反光膜颜色各角点的色品坐标（标准照明体黑，照明观测条件：45/0,视场角2）角点坐标颜色色品坐标亮度因数X，yX，yX，yX，y白0.350,0.3600.305,0.3150.285,0.3250.340,0.3700.27黄0.545,0.4540.494,0.4260.444,0.4760.481,0.5180.150.45红0.735,0.2650.681,0.2390.579,0.3410.655,0.3450.02-0.15绿0.201,0.7760.285,0.4410.170,0.3640.026,0.3990.03-0.12蓝0.049,0.1250.172
13、,0.1980.210,0.1600.137,0.0380.01-0.10粽0.430,0.3400.610,0.3900.550,0.4500.430,0.3900.01-0.09c、湿状态下的反光膜在观测角度为0.5,入射角度为-4时的逆发射系数不应低于下表2-5中规定值的80%。表2-5IV类反光膜（微棱镜型结构）初始最低逆反射系数值（cdlxr2）观察角入射角白色黄色红色绿色蓝色0.2-43602706550301526520248382230017013530X140.5-415011027211315Ill8220169.530725413106.01-435265.24.02.0
14、1528204.13.01.13020153.02.01.0d、反光膜的回归反射光度仇（最小值）及其他性能技术指标应满足JT/T279-2004公路交通标志板技术条件和公路交通标志反光膜（GB/T18833-2012）的要求。e、反光膜应粘贴于整个标志面，且超出边缘至少2cm,反光膜贴膜完毕后将多余部分清除。凡标志板的宽度或高度在1.2m以下者，贴用的反光膜不能有接缝。粘贴反光膜应采用叠压接缝,上层反光膜压叠下层反光膜之重叠部分不得小于5mm,并以水平叠接为原则。使用滚筒粘贴或反向贴印反光膜时，可以平接，其间隔不应超过IrnnU距标志板边缘5cm之内，不得有拼接。f、对于大面积底膜的贴膜，应采用贴膜机贴膜。4）支撑件及紧固件交通标志立柱和杆件等支撑件根据具体的支撑形式，可选用角钢、槽钢、钢管、钢板材料制做，其材料特性应符合GB700、GB708的要求。交通标志的连接件包括连接标志板滑槽与横梁和抱箍和螺栓、螺母，以
