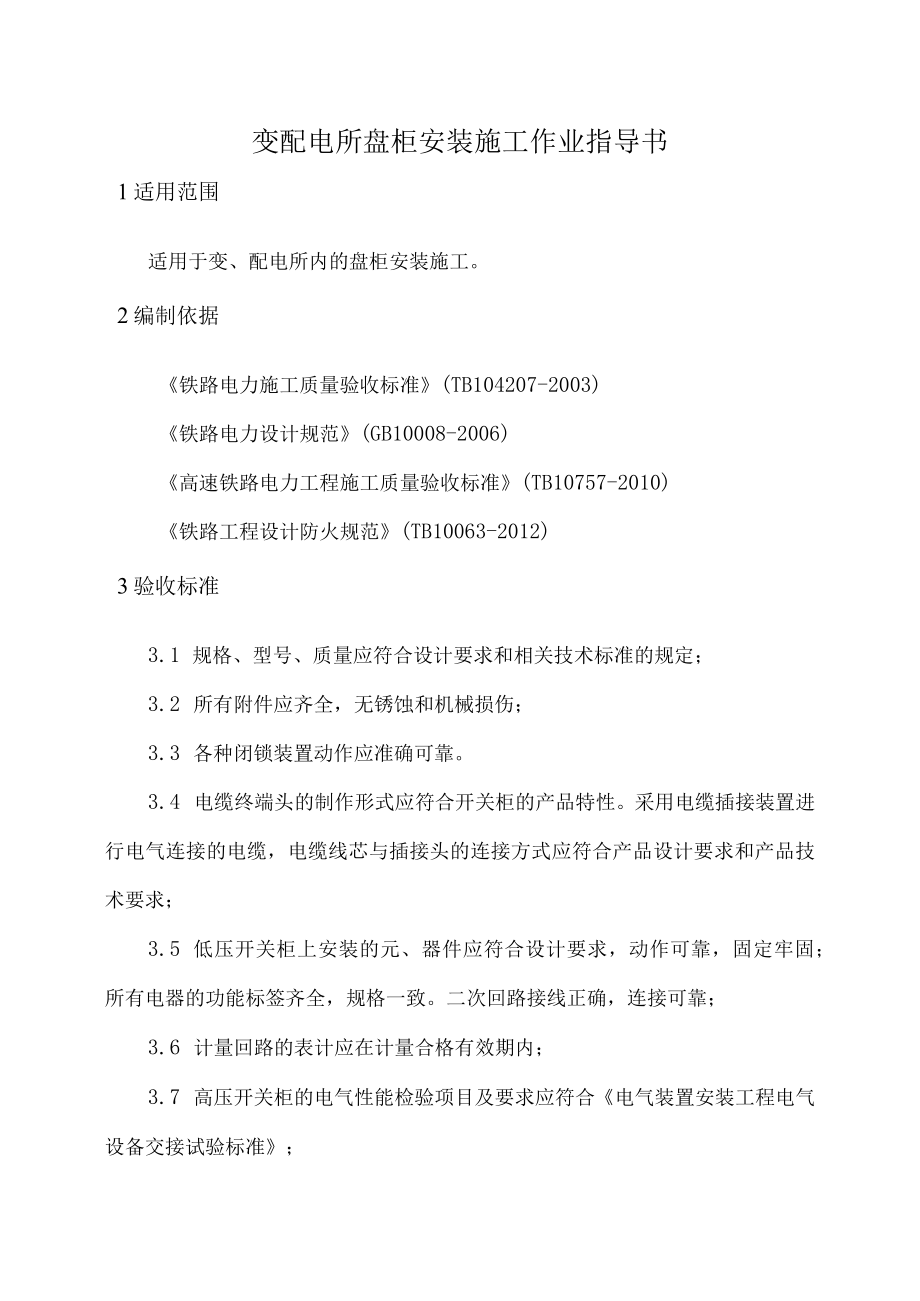

1、变配电所盘柜安装施工作业指导书1适用范围适用于变、配电所内的盘柜安装施工。2编制依据铁路电力施工质量验收标准(TB104207-2003)铁路电力设计规范(GB10008-2006)高速铁路电力工程施工质量验收标准(TB10757-2010)铁路工程设计防火规范(TB10063-2012)3验收标准3.1 规格、型号、质量应符合设计要求和相关技术标准的规定；3.2 所有附件应齐全，无锈蚀和机械损伤；3.3 各种闭锁装置动作应准确可靠。3.4 电缆终端头的制作形式应符合开关柜的产品特性。采用电缆插接装置进行电气连接的电缆，电缆线芯与插接头的连接方式应符合产品设计要求和产品技术要求；3.5 低压开

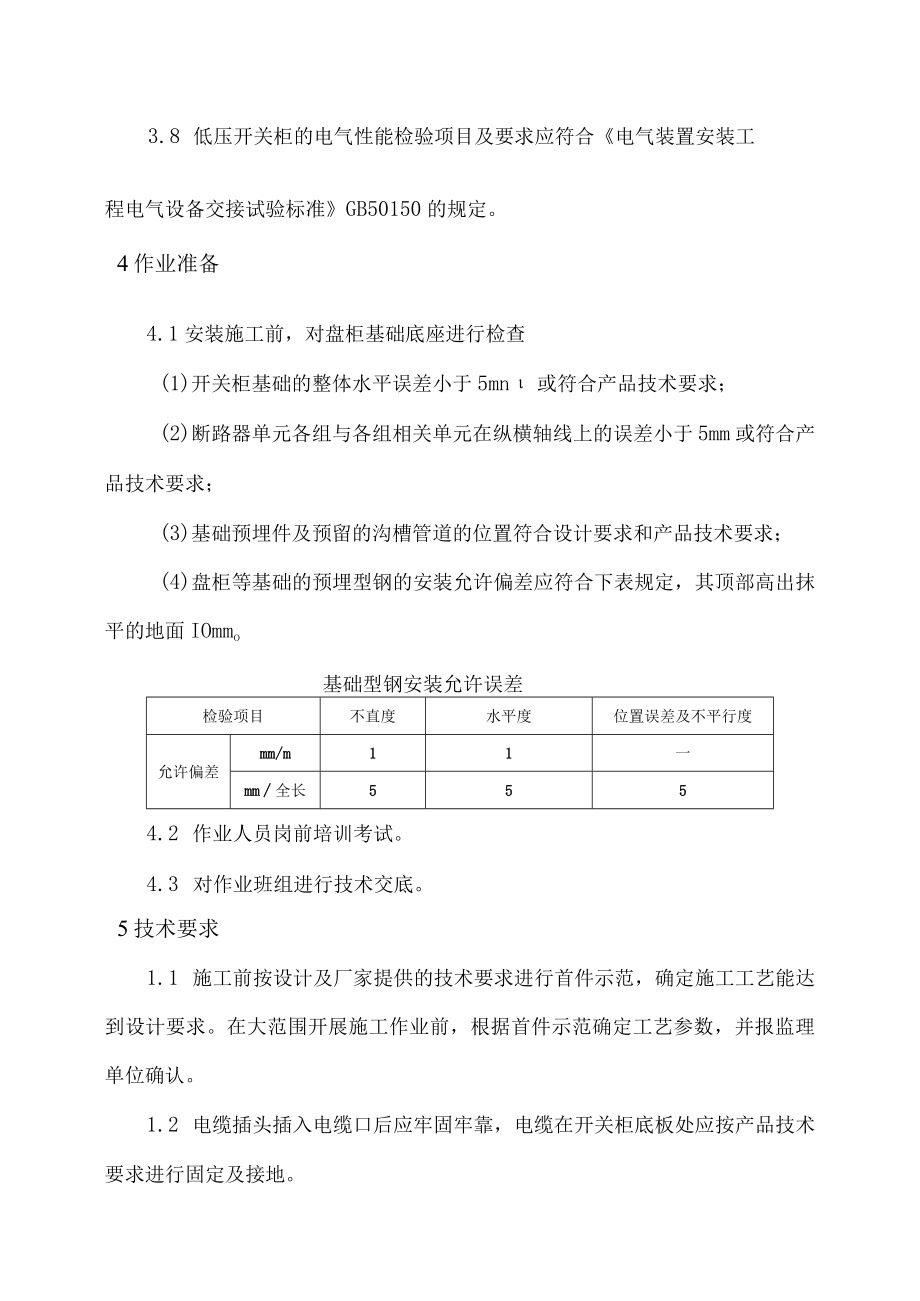

2、关柜上安装的元、器件应符合设计要求，动作可靠，固定牢固；所有电器的功能标签齐全，规格一致。二次回路接线正确，连接可靠；3.6 计量回路的表计应在计量合格有效期内；3.7 高压开关柜的电气性能检验项目及要求应符合电气装置安装工程电气设备交接试验标准；3.8 低压开关柜的电气性能检验项目及要求应符合电气装置安装工程电气设备交接试验标准GB50150的规定。4作业准备4.1安装施工前，对盘柜基础底座进行检查(1)开关柜基础的整体水平误差小于5mn或符合产品技术要求；(2)断路器单元各组与各组相关单元在纵横轴线上的误差小于5mm或符合产品技术要求；(3)基础预埋件及预留的沟槽管道的位置符合设计要求和产

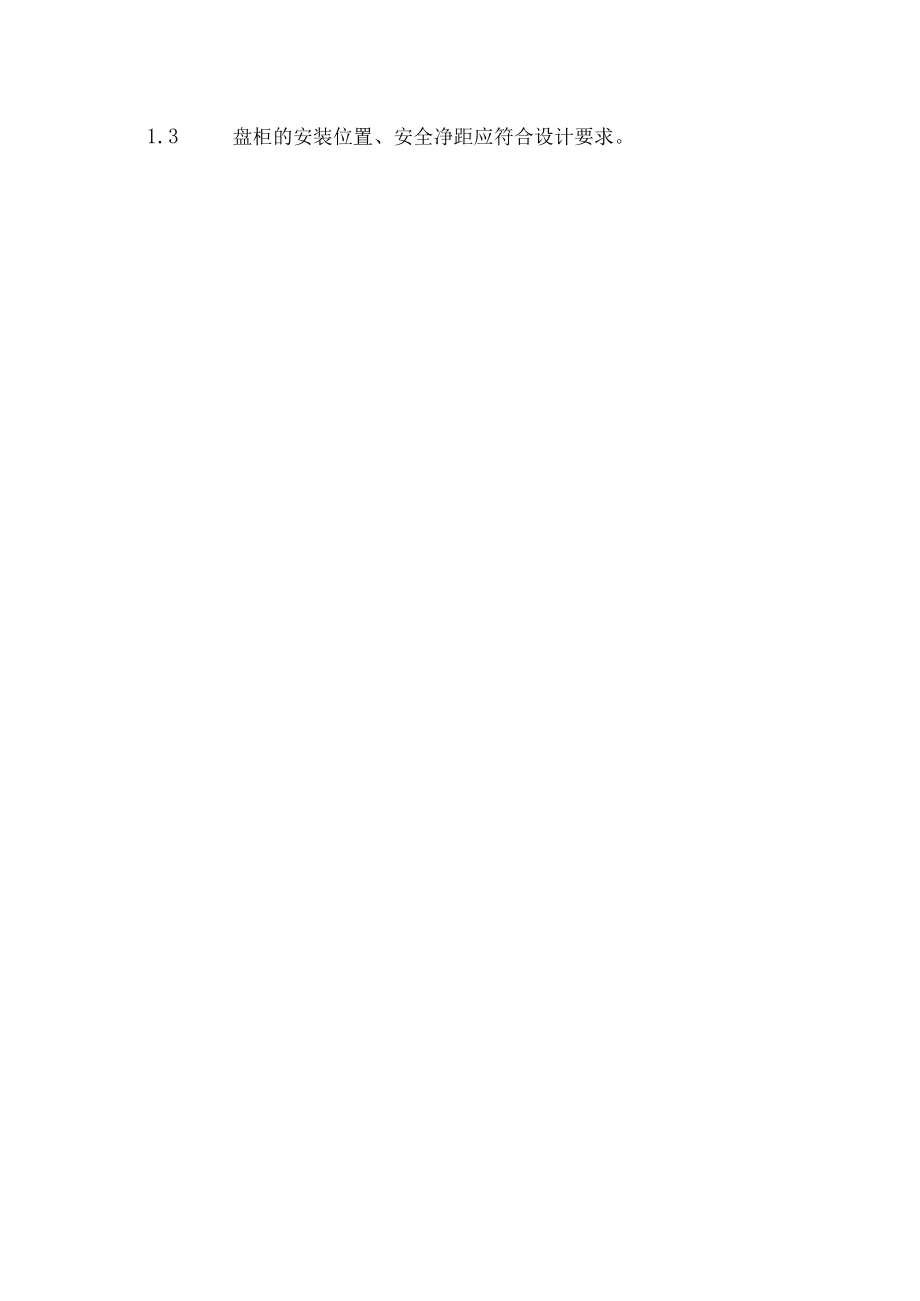

3、品技术要求；(4)盘柜等基础的预埋型钢的安装允许偏差应符合下表规定，其顶部高出抹平的地面IOmmo基础型钢安装允许误差检验项目不直度水平度位置误差及不平行度允许偏差mm/m11一mm全长5554.2 作业人员岗前培训考试。4.3 对作业班组进行技术交底。5技术要求1.1 施工前按设计及厂家提供的技术要求进行首件示范，确定施工工艺能达到设计要求。在大范围开展施工作业前，根据首件示范确定工艺参数，并报监理单位确认。1.2 电缆插头插入电缆口后应牢固牢靠，电缆在开关柜底板处应按产品技术要求进行固定及接地。1.3 盘柜的安装位置、安全净距应符合设计要求。5.4高、低压开关柜安装的允许偏差应符合下表规定
4、:序号项目允许偏差1垂直度(mmm)1.52水平度(mm)相邻两盘、柜顶部2成列盘、柜顶部53盘柜面偏差(mm)相邻两盘、柜边1成列盘、柜边54盘柜间接缝(mm)26施工程序及作业流程盘柜组立施工流程6. 1施工准备安装施工前，对盘柜基础底座进行检查。7. 2开箱检查盘柜到达现场后拆除盘柜四周及顶部的包装。检查盘柜外表有无损伤及变形，油漆是否均匀完整，柜门开闭是否灵活可靠，柜内电气元件有无脱落、锈蚀、损伤、裂纹等。对盘柜配件、附件、专用工具进行全面检查，收集各种技术资料和合格证，并做好开箱检查记录。8. 3盘柜组立盘、柜在搬运和安装时应采取防振、防潮、防止柜架变形和漆面受损等安全措施，必要时可
5、将装置性设备和易损元件拆下单独包装运输。盘柜拼装可从中间向两边展开，也可从一侧向另一侧拼装，按照设计文件规定，将盘、柜按顺序搬放到安装位置。首先把每面盘、柜大致调水平，然后从成列盘、柜一端的第一面开始调整，调整合格后按照设备的要求与基础槽钢进行固定。按照设计顺序组立盘柜，保证水平度和垂直度符合规范和验收标准；盘柜组立后即可安装附带的附件和电气设备。屏柜及设备接地端与底座接地端与接地母线可靠连接，按照设备厂家要求将盘、柜内接地铜排连接牢固。盘柜安装的允许偏差应满足施工及验收规范要求。盘柜清扫维护：安装工作结束后，将盘内外清扫干净，关闭配电盘的通道门，防止灰尘侵入。9. 4填写记录设备开箱检查证铁
6、程检-43设备名称制造厂到货日期检查日期规格型号数量出厂编号出厂日期安装地点检查地点设备包装情况易碎件是否完整有否漏油（气、水）另配件及各种附件是否齐全外观有否机械损伤或缺陷说明书、合格证等技术文件是否齐全检查意见检查人材料保管员施工负责人年月日监理工程师年月日工程检查证设备安装工程名称施工单位工程地点检查日期设备名称设置地点检查结果1.施工日期年月日2.设计变更情况3.试运转情况根据以上检查认为决定检查工程师施工负责人主管工程师年月日铁程检-44监理工程师年月日7施工要求7.1 按产品技术要求进行开关柜的吊装和搬运，不得损坏柜体表面涂层；7.2 由端柜侧开始进行安装，第一面开关柜就位固定后，
7、调整其位置、水平度，达到产品技术要求后国定牢靠；7.3 自第二面开关柜起，在开关柜并列安装的同时，进行柜体之间母线的连接；7.4 并列开关柜全部完成后，将每台柜内的主接地母线连接成一个整体，并从全部并列开关柜的两端与接地网可靠连接；7.5 二次回路的接地连线的接地点应符合设计要求；7.6 检查个功能单元的操作灵活，无异常；7.7 检查确认机械连锁操作开关的连接、分断、试验、移动、分离功能符合产品技术要求；7.8 检查低压开关柜的各功能单元与配电母线的连接正确可靠，抽屉的触头接触良好，相序正确；7.9 低压柜内按各功能单元的不同用途布放电缆，根据电缆截面选择适宜的接线端子进行压接，连接到指定的位
8、置，引入长度应一致，电缆较多时应绑扎成束；7.10电缆敷设完毕后，电缆入孔处应封堵。8劳动组织每个作业组主要人员配备表作业工种人数任务施工负责人1人现场整体负责协调技术负责人1人技术指导专、兼职安全员1人安全防护工人8-10人安装施工9施工材料要求年号产品名称产品型号1IOkv断路器柜GlS开关柜，配置125OA31.5KAVCB1000A25KAVCB1250A三工位开关,3相CT,馈线侧3相PT,馈线侧3相避雷器,带电显示,柜宽60Omm（不含保护）2IOkv计量柜GlS开关柜，配置125OA三工位开关,3相CT,3相PT,3相避雷器,带电显示,柜宽60OnlIn（不含保护）3IOkv主母
9、互柜GIS开关柜，配置IoOOA三工位开关,母线侧插接PT,母线侧插接SA,带电显示,柜宽60Oninl（不含保护）4IOkv联络+母互柜GIS开关柜,配置1000A三工位开关,带电显示,柜宽60Onml（不含保护）5IOkv联络柜GlS开关柜，配置125OA31.5KAVCB125OA三工位开关，3相CT,带电显示,柜宽60OmnI（不含保护）6IOkv所用柜GIS开关柜，配置IOOOA三工位开关，3相SA,带电显示,柜宽60OnIm（不含保护）7IokV所用变柜铠装移开式金属封闭开关柜，配置干式变压器,低压开关等,柜宽60Onlm（不含保护）8IokV环网PT柜环网柜，配置隔离开关开关,3
10、相PT,三相SA,3相避雷器（不含保护）9IOkv环网进线、馈线柜环网柜，配置630三工位开关,3相CT,进、馈线侧3相避雷器，带电显示（不含保护）10机械设备及工器具配置按照盘、柜吊装运输、安装就位，结合施工现场实际情况调查等综合因素考虑，拟配置以下机械设备：机械设备及工器具配置序号机械设备名称型号数量备注1叉车5T1台运输设备2吊车12T1台吊装设备3起吊用钢绳4吊装设备4测量卷尺5m4检验安装水平、垂直度5滑动滚杆20运输、调校盘柜位置6撬棍450107电工工具811质量控制及检验11.1 质量目标：坚持“百年大计，质量第一”的方针，认真贯彻执行国家及地方等有关质量管理法规，以先进技术和
11、管理经验为支撑，对建设工程质量实施全过程监控，确保主体工程质量“零缺陷”。11.2 加强对技术及施工作业人员的培训，提高全体参建人员的安全、质量意识。11.3 参加施工人员必须经过安全技术学习、考核合格方可上岗。11.4 认真做好技术交底，严格按工序施工。11.5 “三检”制度：(1)自检制度：对于施工质量可以进行全过程跟踪，能够及时整改,不需做预先鉴定的检验批。(2)互检制度：经自检合格的检验批，由上下工序班组进行互检，符合工程质量验收标准，双方填写互检记录，经责任工程师签字认可后，报质量工程师。对互检中发现的问题，班组应及时整改。(3)专职检制度：在互检合格的基础上，由质量工程师组织各相关
12、方进行专职质量检查，检查合格后填写相应专职检查记录，并报现场监理工程师验收。11.6 ”样板引路，首件认可”制度：分项工程开工前，由项目经理部的工长和质检员，根据专项方案、措施及现行的国家规范、标准，组织分包单位进行样板分项(工序样板、分项工程样板)施工，样板工程验收合格后才能进行专项工程的施工，做到统一操作程序，统一施工做法，统一质量验收标准。11.7 质检工程师检查不合格，必须进行整改。质检合格后，填写施工质量卡控表。IL8经监理工程师检验合格签证后，方可进行下道工序施工。12安全及环保水保要求1.1 1安全目标：无重大责任事故，杜绝特大事故，减少一般事故，确保施工安全。首先对全体员工实施
13、安全教育，树立安全意识，提高保护手段。制定安全措施细则和奖惩制度，并在施工中严格认真执行，使每个员工自觉遵守安全的规章制度，使企业员工减少受伤率，杜绝伤残和死亡事故的发生，减少企业和员工的损失。1.2 施工负责人要在施工前对施工现场进行详细调查，调查完后对施工现场的架空高压线路在施工图上做出明显标记，并对全体参与施工人员进行专项交底，确保在施工过程中安全卡控无盲点。1.3 施工中，发现异常情况立即报告安全工程师、主管工程师，并及时采取措施。1.4 严格按工序施工，严禁违章作业和强令冒险作业。1.5 所有进场人员必须佩带安全帽、安全带等安全防护用具。1.6 施工机械安全装置必须齐全有效，使用前及作业过程中应加强检查，按规定要求进行维修保养，保持机械状况良好与运输安全。1.7 施工过程中产生的施工垃圾在施工结束后清理干净，防止对施工现场周边环境造成破坏和影响o
