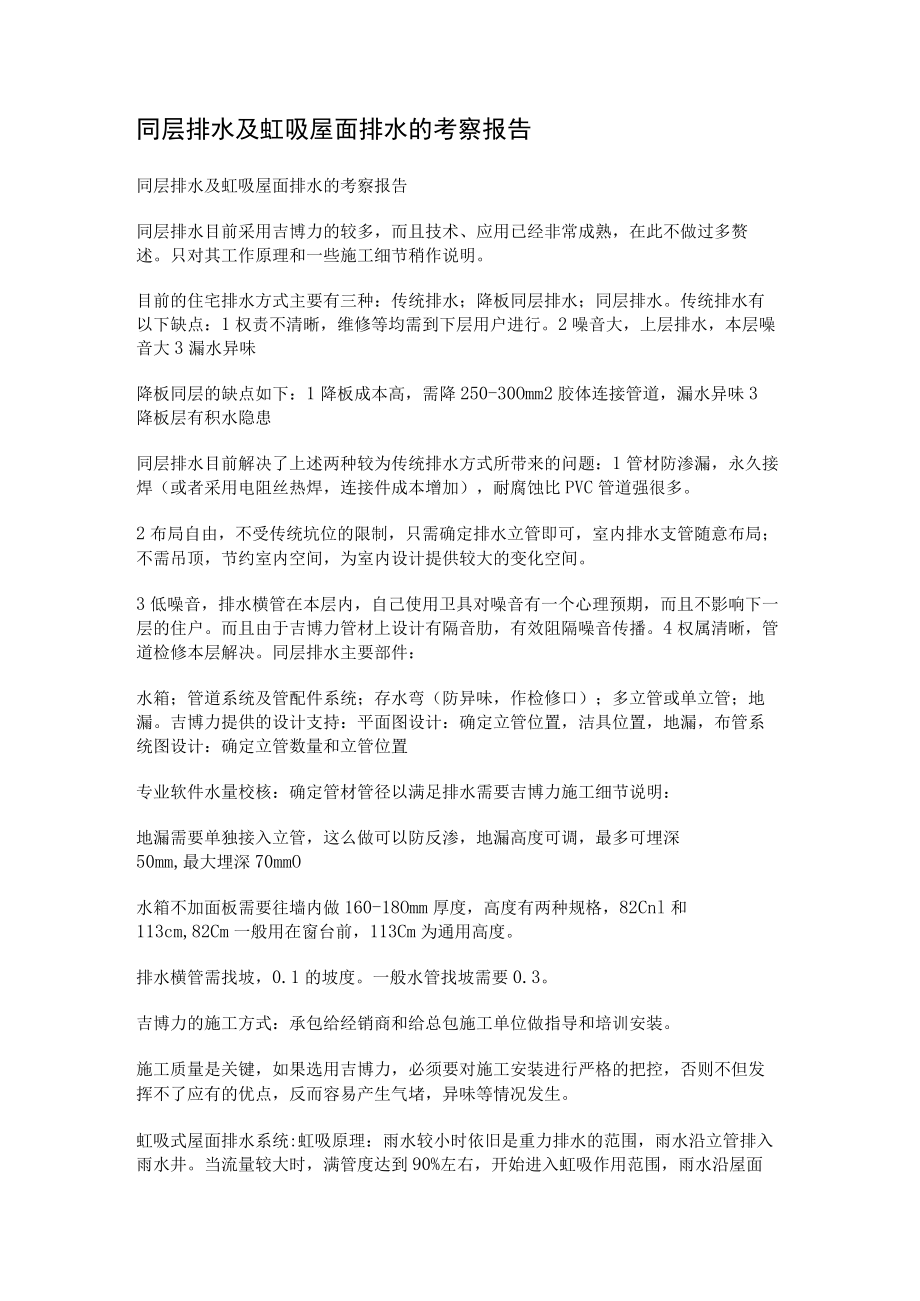

1、同层排水及虹吸屋面排水的考察报告同层排水及虹吸屋面排水的考察报告同层排水目前采用吉博力的较多，而且技术、应用已经非常成熟，在此不做过多赘述。只对其工作原理和一些施工细节稍作说明。目前的住宅排水方式主要有三种：传统排水；降板同层排水；同层排水。传统排水有以下缺点：1权责不清晰，维修等均需到下层用户进行。2噪音大，上层排水，本层噪音大3漏水异味降板同层的缺点如下：1降板成本高，需降250-30Omm2胶体连接管道，漏水异味3降板层有积水隐患同层排水目前解决了上述两种较为传统排水方式所带来的问题：1管材防渗漏，永久接焊（或者采用电阻丝热焊，连接件成本增加），耐腐蚀比PVC管道强很多。2布局自由，不受
2、传统坑位的限制，只需确定排水立管即可，室内排水支管随意布局；不需吊顶，节约室内空间，为室内设计提供较大的变化空间。3低噪音，排水横管在本层内，自己使用卫具对噪音有一个心理预期，而且不影响下一层的住户。而且由于吉博力管材上设计有隔音肋，有效阻隔噪音传播。4权属清晰，管道检修本层解决。同层排水主要部件：水箱；管道系统及管配件系统；存水弯（防异味，作检修口）；多立管或单立管；地漏。吉博力提供的设计支持：平面图设计：确定立管位置，洁具位置，地漏，布管系统图设计：确定立管数量和立管位置专业软件水量校核：确定管材管径以满足排水需要吉博力施工细节说明：地漏需要单独接入立管，这么做可以防反渗，地漏高度可调，最
3、多可埋深50mm,最大埋深70mmO水箱不加面板需要往墙内做160-18Omm厚度，高度有两种规格，82Cnl和113cm,82Cm一般用在窗台前，113Cm为通用高度。排水横管需找坡，0.1的坡度。一般水管找坡需要0.3。吉博力的施工方式：承包给经销商和给总包施工单位做指导和培训安装。施工质量是关键，如果选用吉博力，必须要对施工安装进行严格的把控，否则不但发挥不了应有的优点，反而容易产生气堵，异味等情况发生。虹吸式屋面排水系统:虹吸原理：雨水较小时依旧是重力排水的范围，雨水沿立管排入雨水井。当流量较大时，满管度达到90%左右，开始进入虹吸作用范围，雨水沿屋面横管，在遇到90度弯头进入立管时，

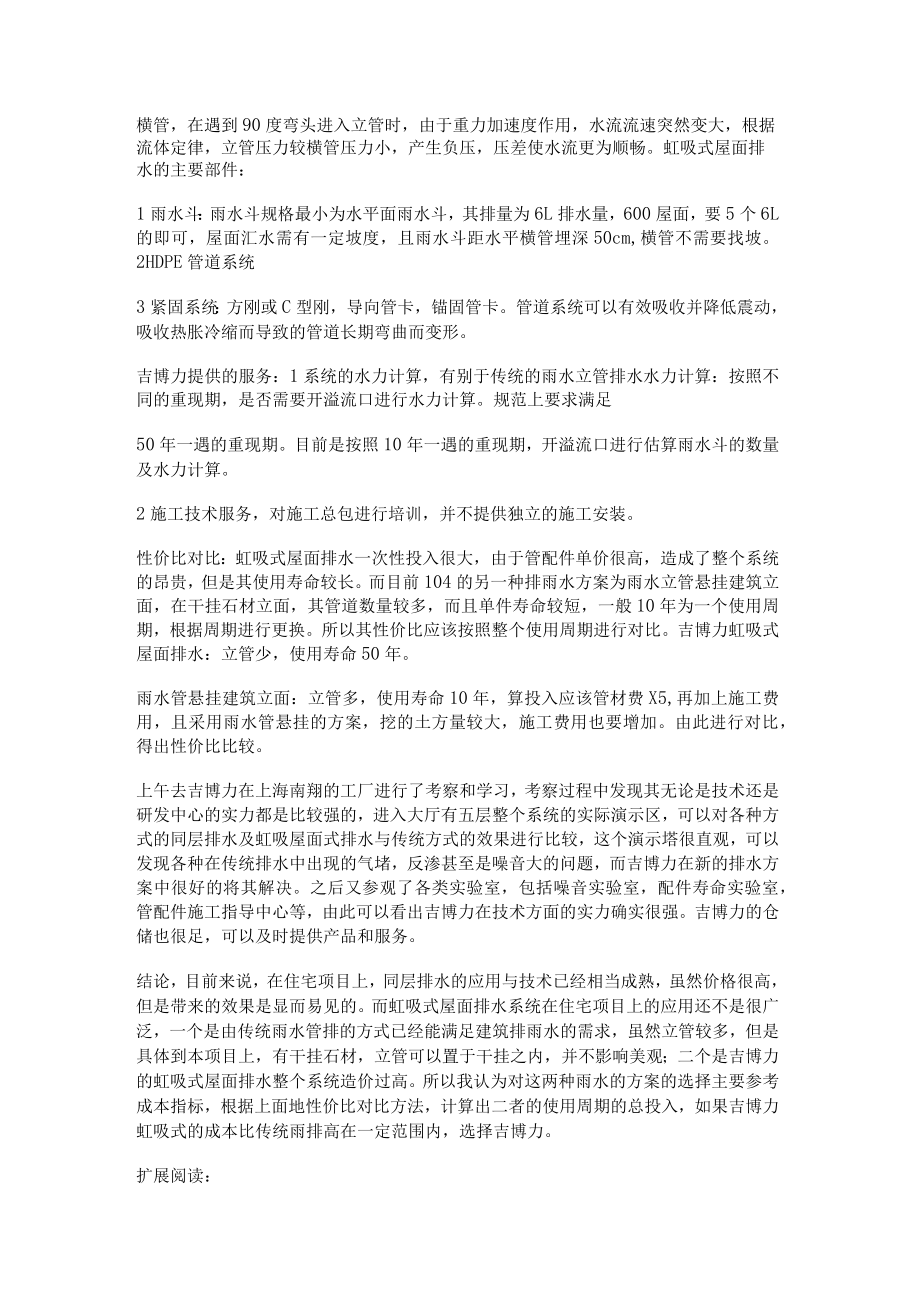

4、由于重力加速度作用，水流流速突然变大，根据流体定律，立管压力较横管压力小，产生负压，压差使水流更为顺畅。虹吸式屋面排水的主要部件：1雨水斗：雨水斗规格最小为水平面雨水斗，其排量为6L排水量，600屋面，要5个6L的即可，屋面汇水需有一定坡度，且雨水斗距水平横管埋深50cm,横管不需要找坡。2HDPE管道系统3紧固系统：方刚或C型刚，导向管卡，锚固管卡。管道系统可以有效吸收并降低震动，吸收热胀冷缩而导致的管道长期弯曲而变形。吉博力提供的服务：1系统的水力计算，有别于传统的雨水立管排水水力计算：按照不同的重现期，是否需要开溢流口进行水力计算。规范上要求满足50年一遇的重现期。目前是按照10年一遇的
5、重现期，开溢流口进行估算雨水斗的数量及水力计算。2施工技术服务，对施工总包进行培训，并不提供独立的施工安装。性价比对比：虹吸式屋面排水一次性投入很大，由于管配件单价很高，造成了整个系统的昂贵，但是其使用寿命较长。而目前104的另一种排雨水方案为雨水立管悬挂建筑立面，在干挂石材立面，其管道数量较多，而且单件寿命较短，一般10年为一个使用周期，根据周期进行更换。所以其性价比应该按照整个使用周期进行对比。吉博力虹吸式屋面排水：立管少，使用寿命50年。雨水管悬挂建筑立面：立管多，使用寿命10年，算投入应该管材费X5,再加上施工费用，且采用雨水管悬挂的方案，挖的土方量较大，施工费用也要增加。由此进行对比
6、，得出性价比比较。上午去吉博力在上海南翔的工厂进行了考察和学习，考察过程中发现其无论是技术还是研发中心的实力都是比较强的，进入大厅有五层整个系统的实际演示区，可以对各种方式的同层排水及虹吸屋面式排水与传统方式的效果进行比较，这个演示塔很直观，可以发现各种在传统排水中出现的气堵，反渗甚至是噪音大的问题，而吉博力在新的排水方案中很好的将其解决。之后又参观了各类实验室，包括噪音实验室，配件寿命实验室，管配件施工指导中心等，由此可以看出吉博力在技术方面的实力确实很强。吉博力的仓储也很足，可以及时提供产品和服务。结论，目前来说，在住宅项目上，同层排水的应用与技术已经相当成熟，虽然价格很高，但是带来的效果

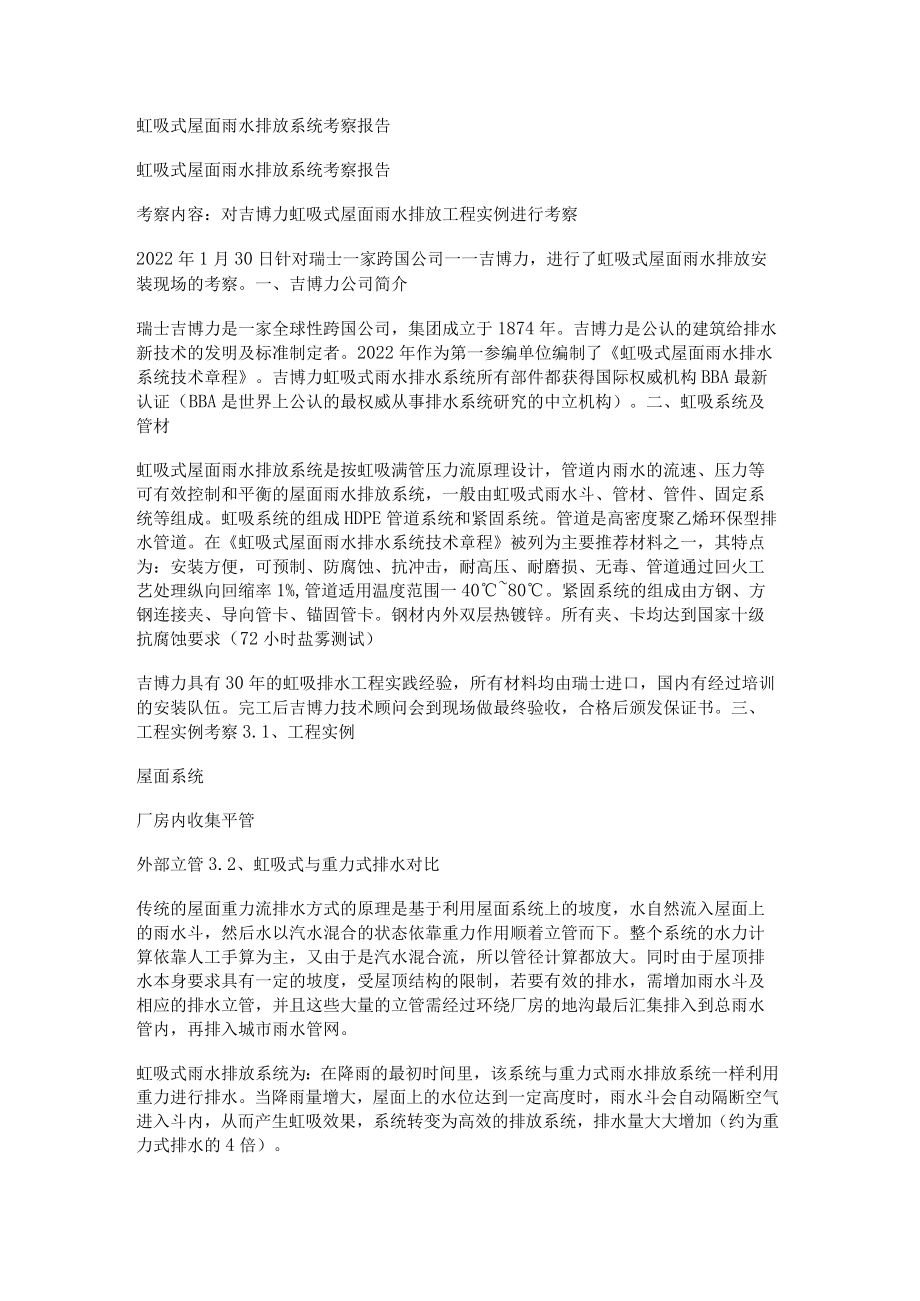

7、是显而易见的。而虹吸式屋面排水系统在住宅项目上的应用还不是很广泛，一个是由传统雨水管排的方式已经能满足建筑排雨水的需求，虽然立管较多，但是具体到本项目上，有干挂石材，立管可以置于干挂之内，并不影响美观；二个是吉博力的虹吸式屋面排水整个系统造价过高。所以我认为对这两种雨水的方案的选择主要参考成本指标，根据上面地性价比对比方法，计算出二者的使用周期的总投入，如果吉博力虹吸式的成本比传统雨排高在一定范围内，选择吉博力。扩展阅读：虹吸式屋面雨水排放系统考察报告虹吸式屋面雨水排放系统考察报告考察内容：对吉博力虹吸式屋面雨水排放工程实例进行考察2022年1月30日针对瑞士一家跨国公司一一吉博力，进行了虹吸
8、式屋面雨水排放安装现场的考察。一、吉博力公司简介瑞士吉博力是一家全球性跨国公司，集团成立于1874年。吉博力是公认的建筑给排水新技术的发明及标准制定者。2022年作为第一参编单位编制了虹吸式屋面雨水排水系统技术章程。吉博力虹吸式雨水排水系统所有部件都获得国际权威机构BBA最新认证（BBA是世界上公认的最权威从事排水系统研究的中立机构）。二、虹吸系统及管材虹吸式屋面雨水排放系统是按虹吸满管压力流原理设计，管道内雨水的流速、压力等可有效控制和平衡的屋面雨水排放系统，一般由虹吸式雨水斗、管材、管件、固定系统等组成。虹吸系统的组成HDPE管道系统和紧固系统。管道是高密度聚乙烯环保型排水管道。在虹吸式屋
9、面雨水排水系统技术章程被列为主要推荐材料之一，其特点为：安装方便，可预制、防腐蚀、抗冲击，耐高压、耐磨损、无毒、管道通过回火工艺处理纵向回缩率1%,管道适用温度范围一4080。紧固系统的组成由方钢、方钢连接夹、导向管卡、锚固管卡。钢材内外双层热镀锌。所有夹、卡均达到国家十级抗腐蚀要求（72小时盐雾测试）吉博力具有30年的虹吸排水工程实践经验，所有材料均由瑞士进口，国内有经过培训的安装队伍。完工后吉博力技术顾问会到现场做最终验收，合格后颁发保证书。三、工程实例考察3.1、工程实例屋面系统厂房内收集平管外部立管3.2、虹吸式与重力式排水对比传统的屋面重力流排水方式的原理是基于利用屋面系统上的坡度，
10、水自然流入屋面上的雨水斗，然后水以汽水混合的状态依靠重力作用顺着立管而下。整个系统的水力计算依靠人工手算为主，又由于是汽水混合流，所以管径计算都放大。同时由于屋顶排水本身要求具有一定的坡度，受屋顶结构的限制，若要有效的排水，需增加雨水斗及相应的排水立管，并且这些大量的立管需经过环绕厂房的地沟最后汇集排入到总雨水管内，再排入城市雨水管网。虹吸式雨水排放系统为：在降雨的最初时间里，该系统与重力式雨水排放系统一样利用重力进行排水。当降雨量增大，屋面上的水位达到一定高度时，雨水斗会自动隔断空气进入斗内，从而产生虹吸效果，系统转变为高效的排放系统，排水量大大增加（约为重力式排水的4倍）。与传统重力式排水系统相比，虹吸式雨水系统管径小，屋面上雨水斗和立管量少，可最小限度减少地面收集管沟的开挖工作量，埋地管少，并且管材本身柔韧性高，自带保温效果（冰雪天气不冻结），抗外力破坏好，具有一定的自洁功能。四、结论通过考察我们认为吉博力的屋面排水系统是先进可行的技术可以满足我们公司屋面排水系统。
