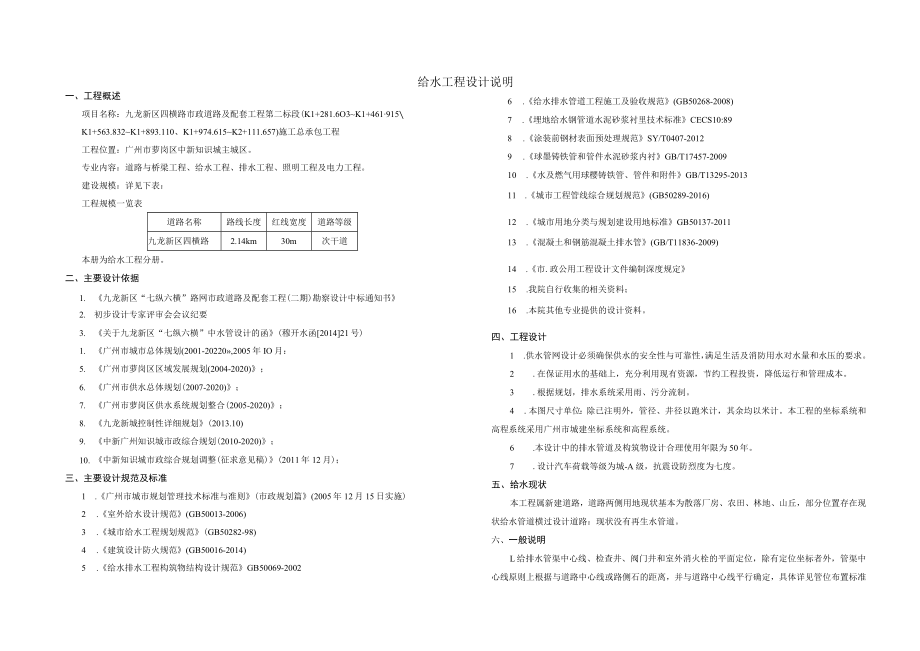

1、给水工程设计说明一、工程概述项目名称：九龙新区四横路市政道路及配套工程第二标段(K1+281.6O3K1+461915K1+563.832K1+893.110、K1+974.615K2+111.657)施工总承包工程工程位置：广州市萝岗区中新知识城主城区。专业内容：道路与桥梁工程、给水工程、排水工程、照明工程及电力工程。建设规模：详见下表：工程规模一览表道路名称路线长度红线宽度道路等级九龙新区四横路2.14km30m次干道本册为给水工程分册。二、主要设计依据1.九龙新区“七纵六横”路网市政道路及配套工程(二期)勘察设计中标通知书2.初步设计专家评审会会议纪要3.关于九龙新区“七纵六横”中水管设
2、计的函(穆开水函201421号)1.广州市城市总体规划(2001-20220,2005年IO月：5.广州市萝岗区区域发展规划(2004-2020)；6.广州市供水总体规划(2007-2020)；7.广州市萝岗区供水系统规划整合(2005-2020)；8.九龙新城控制性详细规划(2013.10)9.中新广州知识城市政综合规划(2010-2020)；10.中新知识城市政综合规划调整(征求意见稿)(2011年12月)；三、主要设计规范及标准1 .广州市城市规划管理技术标准与准则(市政规划篇(2005年12月15日实施)2 .室外给水设计规范(GB50013-2006)3 .城市给水工程规划规范(GB
3、50282-98)4 .建筑设计防火规范(GB50016-2014)5 .给水排水工程构筑物结构设计规范GB50069-20026 .给水排水管道工程施工及验收规范(GB50268-2008)7 .埋地给水钢管道水泥砂浆衬里技术标准CECS10:898 .涂装前钢材表面预处理规范SY/T0407-20129 .球墨铸铁管和管件水泥砂浆内衬GB/T17457-200910 .水及燃气用球樱铸铁管、管件和附件GB/T13295-201311 .城市工程管线综合规划规范(GB50289-2016)12 .城市用地分类与规划建设用地标准GB50137-201113 .混凝土和钢筋混凝土排水管(GB/T
4、11836-2009)14 .市.政公用工程设计文件编制深度规定15 .我院自行收集的相关资料；16 .本院其他专业提供的设计资料。四、工程设计1 .供水管网设计必须确保供水的安全性与可靠性，满足生活及消防用水对水量和水压的要求。2 .在保证用水的基础上，充分利用现有资源，节约工程投资，降低运行和管理成本。3 .根据规划，排水系统采用雨、污分流制。4 .本图尺寸单位：除已注明外，管径、井径以跑米计，其余均以米计。本工程的坐标系统和高程系统采用广州市城建坐标系统和高程系统。6 .本设计中的排水管道及构筑物设计合理使用年限为50年。7 .设计汽车荷载等级为城-A级，抗震设防烈度为七度。五、给水现状

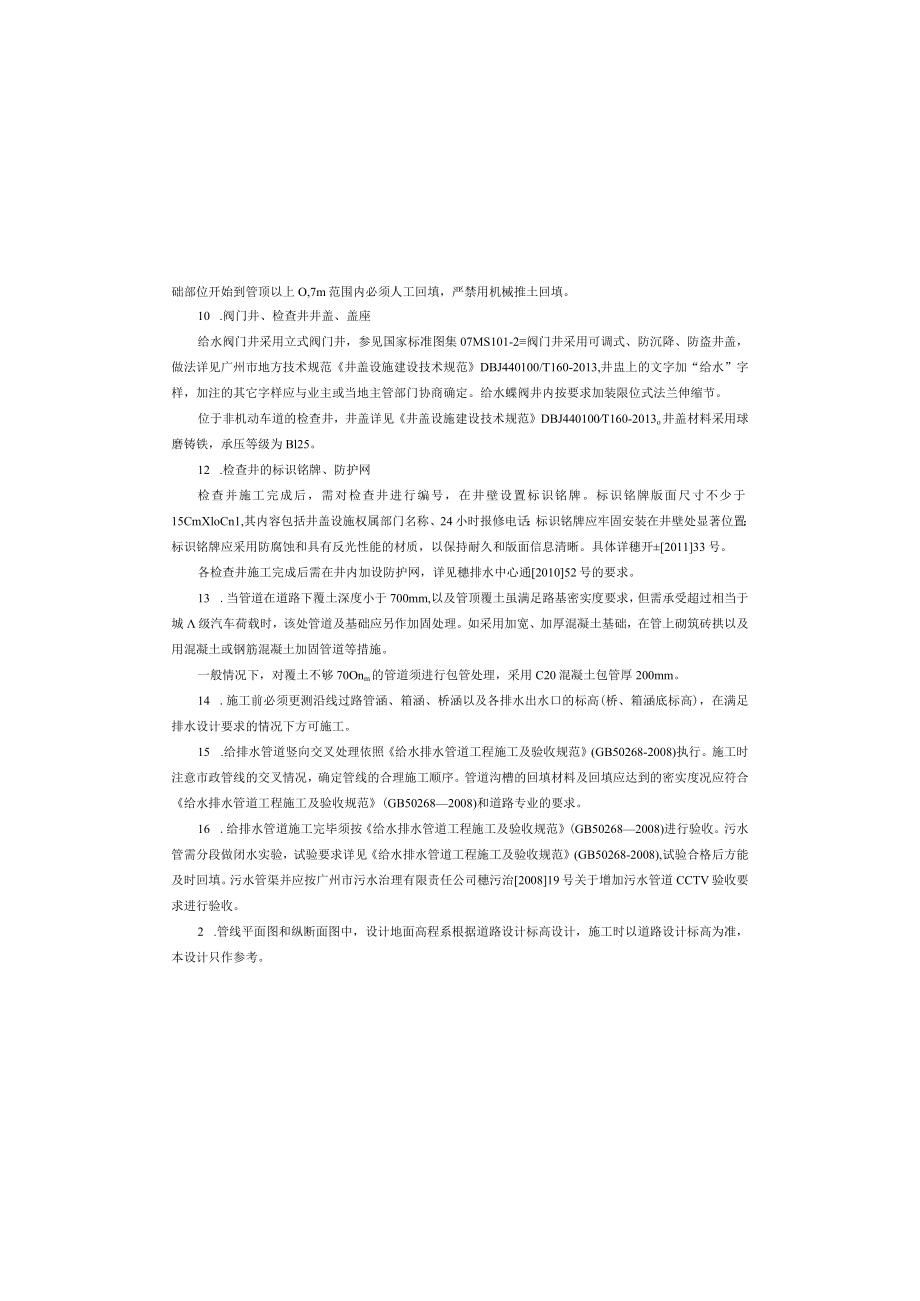

5、本工程属新建道路，道路两侧用地现状基本为散落厂房、农田、林地、山丘，部分位置存在现状给水管道横过设计道路：现状没有再生水管道。六、一般说明L给排水管渠中心线、检查井、阀门井和室外消火栓的平面定位，除有定位坐标者外，管渠中心线原则上根据与道路中心线或路侧石的距离，并与道路中心线平行确定，具体详见管位布置标准横断面图、给水平面图；阀门井、室外消火栓根据道路里程桩号确定。础部位开始到管顶以上O,7m范围内必须人工回填，严禁用机械推土回填。10 .阀门井、检查井井盖、盖座给水阀门井采用立式阀门井，参见国家标准图集07MS101-2阀门井采用可调式、防沉降、防盗井盖，做法详见广州市地方技术规范井盖设施建
6、设技术规范DBJ440100/T160-2013,井盅上的文字加“给水”字样，加注的其它字样应与业主或当地主管部门协商确定。给水蝶阀井内按要求加装限位式法兰伸缩节。位于非机动车道的检查井，井盖详见井盖设施建设技术规范DBJ440100T160-2013o井盖材料采用球磨铸铁，承压等级为Bl25。12 .检查井的标识铭牌、防护网检查并施工完成后，需对检查井进行编号，在井壁设置标识铭牌。标识铭牌版面尺寸不少于15CmXloCn1,其内容包括井盖设施权属部门名称、24小时报修电话；标识铭牌应牢固安装在井壁处显著位置：标识铭牌应采用防腐蚀和具有反光性能的材质，以保持耐久和版面信息清晰。具体详穗开201
7、133号。各检查井施工完成后需在井内加设防护网，详见穗排水中心通201052号的要求。13 .当管道在道路下覆土深度小于700mm,以及管顶覆土虽满足路基密实度要求，但需承受超过相当于城级汽车荷载时，该处管道及基础应另作加固处理。如采用加宽、加厚混凝土基础，在管上砌筑砖拱以及用混凝土或钢筋混凝土加固管道等措施。一般情况下，对覆土不够70Onm的管道须进行包管处理，采用C20混凝土包管厚200mm。14 .施工前必须更测沿线过路管涵、箱涵、桥涵以及各排水出水口的标高(桥、箱涵底标高)，在满足排水设计要求的情况下方可施工。15 .给排水管道竖向交叉处理依照给水排水管道工程施工及验收规范(GB502
8、68-2008)执行。施工时注意市政管线的交叉情况，确定管线的合理施工顺序。管道沟槽的回填材料及回填应达到的密实度况应符合给水排水管道工程施工及验收规范(GB502682008)和道路专业的要求。16 .给排水管道施工完毕须按给水排水管道工程施工及验收规范(GB502682008)进行验收。污水管需分段做闭水实验，试验要求详见给水排水管道工程施工及验收规范(GB50268-2008),试验合格后方能及时回填。污水管渠并应按广州市污水治理有限责任公司穗污治200819号关于增加污水管道CCTV验收要求进行验收。2 .管线平面图和纵断面图中，设计地面高程系根据道路设计标高设计，施工时以道路设计标高
9、为准，本设计只作参考。3 .给水图中所注给水管线高程，指管道中心标高：所注管长为节点之间的管道长度。4 .所有管线应严格按设计管位及高程敷设，平面误差应小于15mm,高程小于10u设计管线与现状管渠相交、相接处，施工前应先核准现状管渠位置、标高、截面，若与本设计标注不一致，请与设计人员联系解决；确定设计管线能顺利接驳后方可施工，管位、标高应以实际情况为准。5 .管线设计范围原则上与道路致，所有道路施工止点处都必须设计检查井，具体位置根据施工现场定，避免下游的管道驳接时破坏路面。所有给水管预留口用盲板封死。预留口非设置在阀门并处时，必须加设标志桩。6 .所有给排水管渠及配套设施均按有地下水的情况
10、施工。7 .管槽开挖给水管道一般采用大开挖埋设，沟槽开挖后应采取适当的排水措施防止管槽扰动。基底承载力特征值要求不小于IOOKPao管道开挖时，道路挖方段道路专业先行开挖至设计路基后再行开挖管沟；道路填方段在路基回填土回填至管顶以上不小于0.7m（钢筋混凝土管）或LOm（塑料管）后再进行开挖管沟。管道施工前要求道路回填土经检验达到设计要求稳定后，方可开挖管沟进行排水施工。如果采用机械开挖管道沟槽时，应保留0.2m厚的不开挖土层，该土层用人工清槽，不得超挖，若超挖，应做地基处理，一般可回填级配碎石。8 .地基基础管道地基处理详见水工结构图纸，管道基础地基承载力特征值必须不小于IOOKPae9 .
11、回填给水管道从管道基础底到路基回填石屑，密实度应达到95%以上，遇到松软地基应进行处理，遇到地下水位较高时应做好施工排水，保证干槽施工。钢筋混凝土管从管基础底到管顶以上O.7m回填石屑，塑料管从管基础底到管顶以上LOm回填石屑，石屑层以上回填道路路基土。回填石屑要用水冲实，管坑两侧密实度应不少于95%,其余密实度要求严格按给水排水管道工程施工及验收规范（GB502682008）的规定要求回填。其中HDPE缠绕管的回填还应执行相应的排水管道工程技术规程规定，沟槽回填从管底基10 排气阀及排泥阀管网中高点设排气阀，排气阀采用复合式排气同，并设排气阀阀门井，安装详见图集07MS101-2-52；管网
12、低点设排泥阀，排泥湿井的排水管起点埋深Lonb以居的坡度就近接入雨水检查井,排水管采用DN400II级钢筋混凝土管，安装详见图集07MSlOl-2-58。11 管道在转弯、三通及阀门井等位置处应设置险支墩，弯头必须参照给排水标准图集的要求制作。支墩大样按有地下水施工，管道实验压力值为1IMP,详参图集10S505柔性接口给水管道支墩，上的内摩擦角为20度。非直线管段利用管道承插接头借转角度沿弯路安装，且各种管径的借转角度应在允许的范围内。12 管道敷设一般供水主管管顶覆l0-L4米，供水支管管顶覆1.0米。供水管遇非压力管时，从管顶上弯过，并保持覆土不小于0.7米；供水管遇箱涵时从箱底或顶穿过
13、，并需外包300厚的混凝土；供水管与电缆线交叉时，应从电缆沟底部穿过，其最小水平净距和最小垂直净距应符合城市工程管线综合规划规范(GB50289-98)的规定。供水干管与过路管涵交叉处施工时应注意协调。13 管道基础给水管道采用20cm厚中粗砂垫层基础。14 .钢管防腐钢管及钢管件防腐：内外壁除锈后，内壁水泥砂浆衬里(配合比：水泥：砂：水=1：1：0.4),其制作质量应符合钢质管道水泥砂浆衬里技术标准(SYT0321-2000)管外壁喷砂除锈应达到涂装前钢材表面预处理规范(SYT0407-2012)标选中的工业级喷砂除锈(Sa2.5)的质量要求，外壁先涂环氧富锌防锈底漆,再作面漆环氧沥青包玻璃
14、丝布(四油三布加强级)处理，总厚度不小于5.5mm。外露钢管采用防锈油漆再涂天蓝色防紫外线油漆GZ-2高分子防腐涂料二层。焊接钢管下管时采用软带吊装，以免破坏防腐层。施工现场的焊缝接口处外防腐采用聚乙烯防腐胶带，采用特加强级防腐，总密度不低于L40mm,做法为底漆一道，内胶带一道，外胶带一道，胶带与外防腐层搭接长度按50-55%搭接。电火花检测电压按照钢质管道聚乙烯胶粘带防腐层技术标准(SYT0414-2007)有关规定执行。IL钢管焊接要求17.其它未叙及者须严格按照有关施工验收规范执行。七、给水工程1 .管材、管件、接口净水管管材采用球墨铸铁管（PNLOMPa）,执行输水用球墨铸铁管、管件
15、、附件和接口（IS02531：2009）标准，K9级，内衬水泥砂浆，T型滑入式橡胶圈接口（橡胶圈执行GB/T13295一2013标准）。承插连接的管道，接口中的承口方向应为逆水方向。标准管件采用铸铁管件，非标准管件采用钢制管件。管道与阀门连接采用法兰连接。市政再生水管道直埋部分采用给水用聚乙烯（PE）管，PElOo级聚乙烯管材、公称压力PNLOMPa,PE管采用热熔连接。横穿道路段采用钢管，钢管材质为Q235-B级，内衬水泥砂浆，管件连接采用焊接，聚乙烯给水管道与金属管道或金属管道附件的连接应采用法兰连接。2 .阀门DN300（含DN300）以下的管道控制阀门采用弹性座封闸阀，DN300以上的控制阀门采用软密封偏心式方头法兰蝶阀。给水管网上的检修海门，按照不超过5个消火栓的布置长度进行布置。不同水质供水管道阀门井盖应予以区别。3 .用户支管用户支管阀门井除有坐标标注外，一般均布置在道路边线外2.0米处，施工时如有现状管应与现状用户支管接顺。除特殊注明外，用户支管管径均为DN200,所有海门井井顶标高必须与最终完成地面标高平
