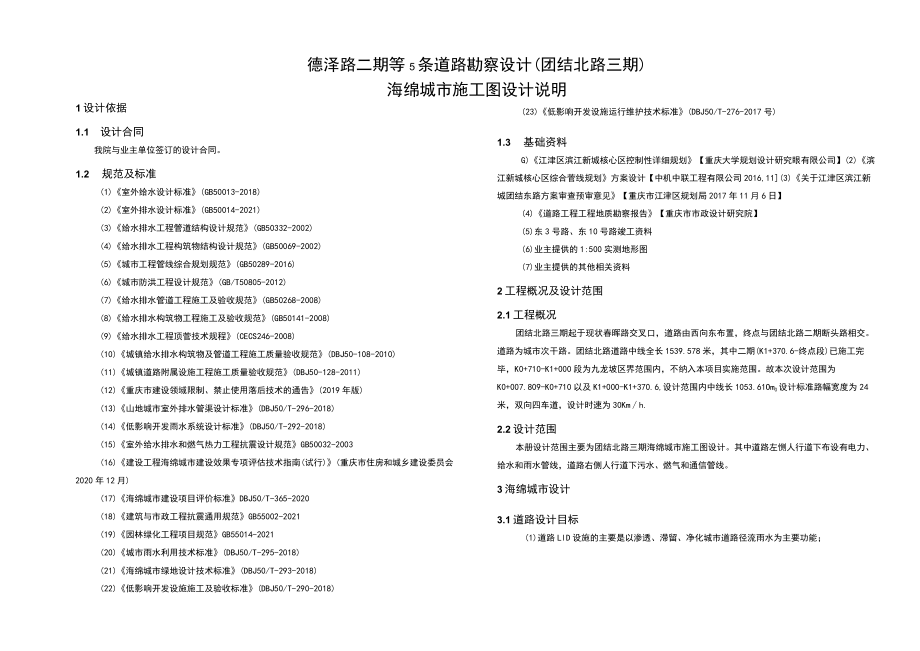

1、德泽路二期等5条道路勘察设计(团结北路三期)海绵城市施工图设计说明1设计依据1.1 设计合同我院与业主单位签订的设计合同。1.2 规范及标准(1)室外给水设计标准(GB50013-2018)(2)室外排水设计标准(GB50014-2021)(3)给水排水工程管道结构设计规范(GB50332-2002)(4)给水排水工程构筑物结构设计规范(GB50069-2002)(5)城市工程管线综合规划规范(GB50289-2016)(6)城市防洪工程设计规范(GB/T50805-2012)(7)给水排水管道工程施工及验收规范(GB50268-2008)(8)给水排水构筑物工程施工及验收规范(GB50141
2、-2008)(9)给水排水工程顶菅技术规程(CECS246-2008)(10)城镇给水排水构筑物及管道工程施工质量验收规范(DBJ50-108-2010)(11)城镇道路附属设施工程施工质量验收规范(DBJ50-128-2011)(12)重庆市建设领域限制、禁止使用落后技术的通告(2019年版)(13)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)(14)低影响开发雨水系统设计标准(DBJ50/T-292-2018)(15)室外给水排水和燃气热力工程抗震设计规范GB50032-2003(16)建设工程海绵城市建设效果专项评估技术指南(试行)(重庆市住房和城乡建设委员会2020
3、年12月)(17)海绵城市建设项目评价标准DBJ50/T-365-2020(18)建筑与市政工程抗震通用规范GB55002-2021(19)园林绿化工程项目规范GB55014-2021(20)城市雨水利用技术标准(DBJ50/T-295-2018)(21)海绵城市绿地设计技术标准(DBJ50/T-293-2018)(22)低影响开发设施施工及验收标准(DBJ50/T-290-2018)(23)低影响开发设施运行维护技术标准(DBJ50/T-276-2017号)1.3 基础资料G)江津区滨江新城核心区控制性详细规划【重庆大学规划设计研究眼有限公司】(2)滨江新城核心区综合菅线规划方案设计【中机中
4、联工程有限公司2016,11(3)关于江津区滨江新城团结东路方案审查预审意见【重庆市江津区规划局2017年11月6日】(4)道路工程工程地质勘察报告【重庆市市政设计研究院】(5)东3号路、东10号路竣工资料(6)业主提供的1:500实测地形图(7)业主提供的其他相关资料2工程概况及设计范围2.1工程概况团结北路三期起于现状春晖路交叉口，道路由西向东布置，终点与团结北路二期断头路相交。道路为城市次干路。团结北路道路中线全长1539.578米，其中二期(K1+370.6-终点段)已施工完毕，K0+710-K1+000段为九龙坡区界范围内，不纳入本项目实施范围。故本次设计范围为K0+007.809-

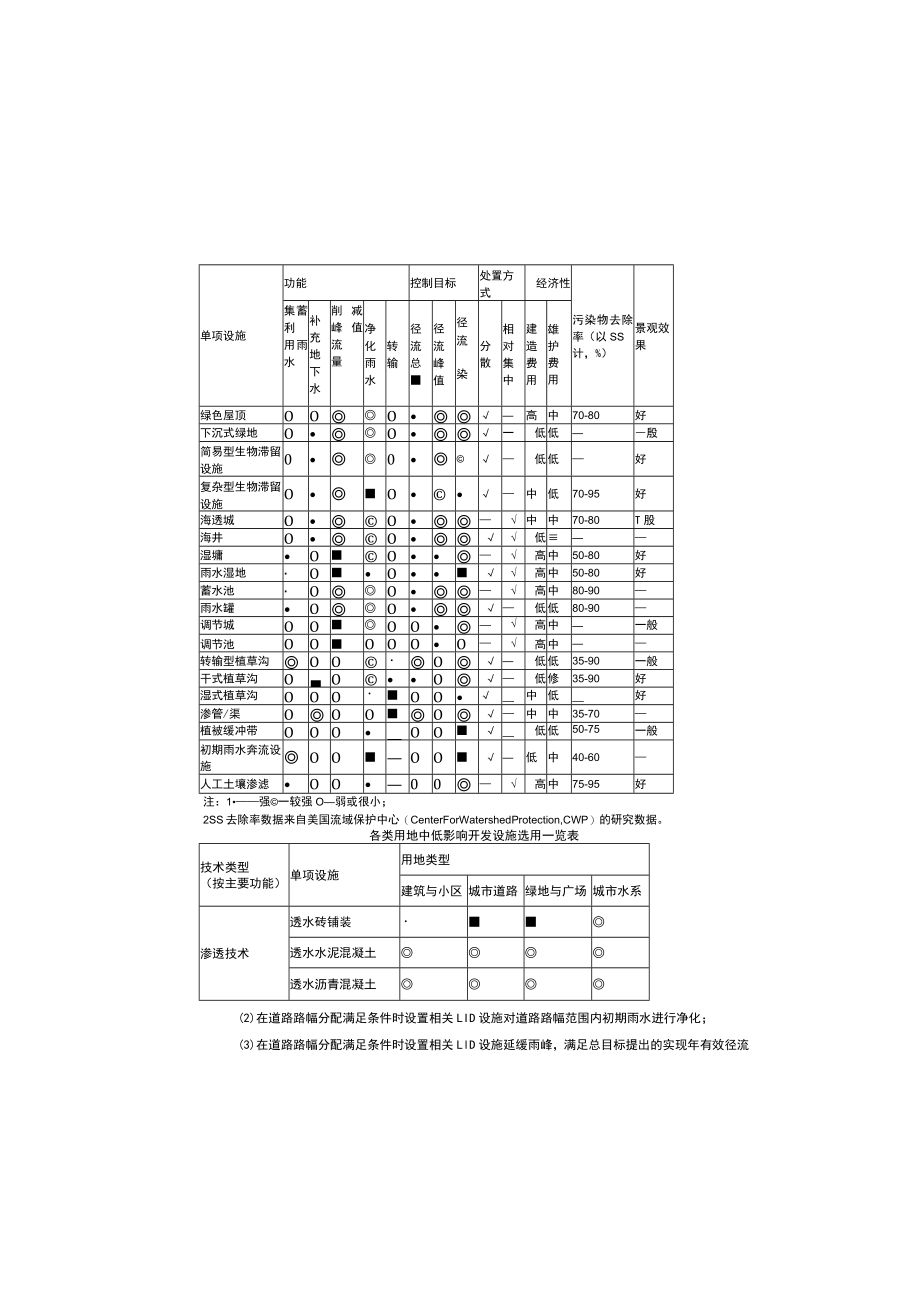

5、K0+710以及K1+000-K1+370.6,设计范围内中线长1053.61Om0设计标准路幅宽度为24米，双向四车道，设计时速为30Kmh.2.2设计范围本册设计范围主要为团结北路三期海绵城市施工图设计。其中道路左恻人行道下布设有电力、给水和雨水管线，道路右侧人行道下污水、燃气和通信管线。3海绵城市设计3.1道路设计目标(1)道路LlD设施的主要是以渗透、滞留、净化城市道路径流雨水为主要功能；单项设施功能控制目标处置方式经济性污染物去除率（以SS计，%）景观效果集蓄利用雨水补充地下水削减峰值流量净化雨水转输径流总径流峰值径流染分散相对集中建造费用雄护费用绿色屋顶OOO高中70-80好下沉式
6、绿地OO一低低殷简易型生物滞留设施00低低好复杂型生物滞留设施OO中低70-95好海透城OO中中70-80T股海井OO低湿墉OO高中50-80好雨水湿地OO高中50-80好蓄水池OO高中80-90雨水罐OO低低80-90调节城OOOO高中一般调节池OOOOOO高中转输型植草沟OOO低低35-90一般干式植草沟OOO低修35-90好湿式植草沟OOOOO中低好渗管/渠OOOO中中35-70植被缓冲带OOOOO低低50-75一般初期雨水奔流设施OOOO低中40-60人工土壤渗滤OO00高中75-95好注：1强一较强O弱或很小；2SS去除率数据来自美国流域保护中心（CenterForWatershed

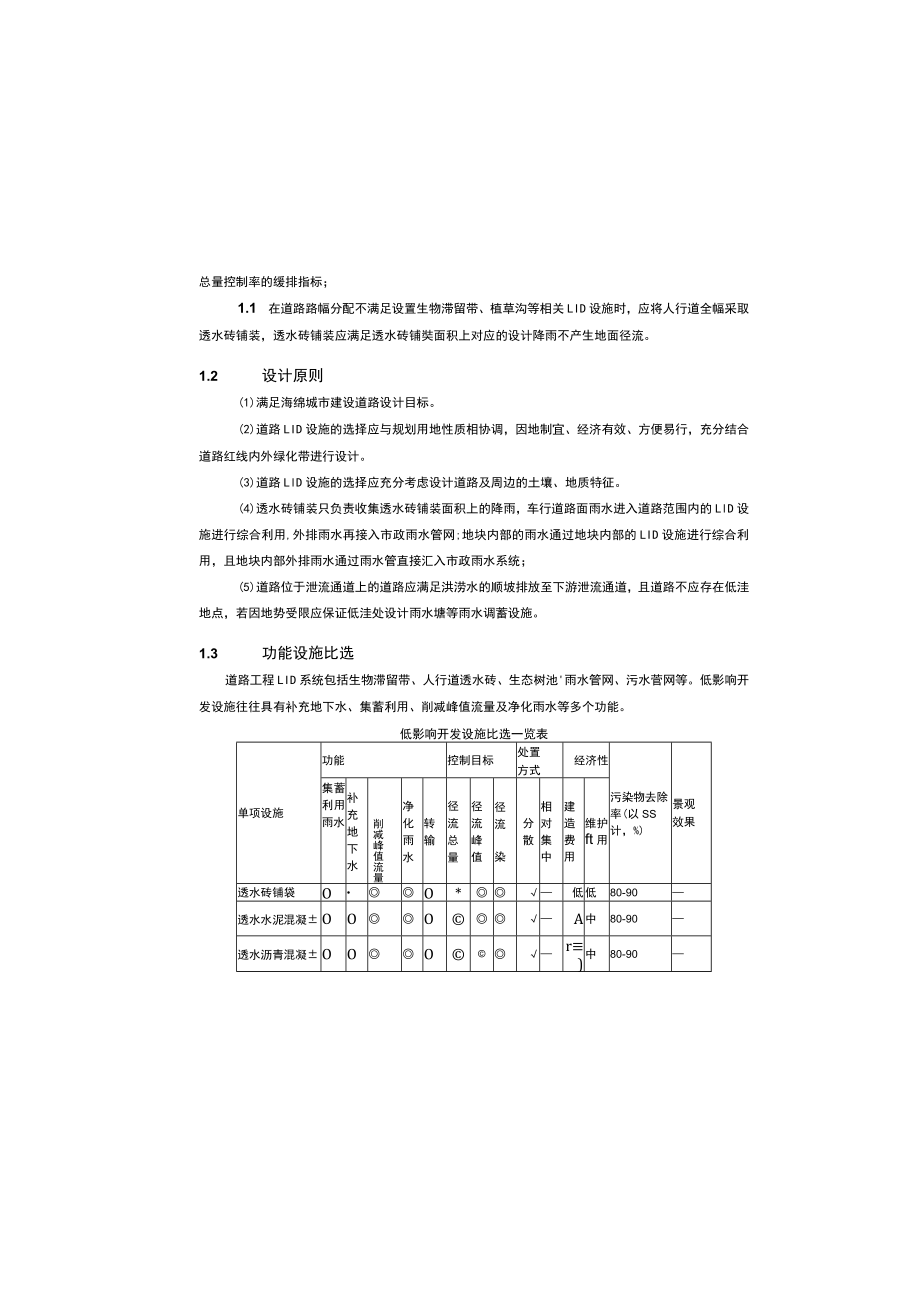

7、Protection,CWP）的研究数据。各类用地中低影响开发设施选用一览表技术类型（按主要功能）单项设施用地类型建筑与小区城市道路绿地与广场城市水系渗透技术透水砖铺装透水水泥混凝土透水沥青混凝土(2)在道路路幅分配满足条件时设置相关LID设施对道路路幅范围内初期雨水进行净化；(3)在道路路幅分配满足条件时设置相关LlD设施延缓雨峰，满足总目标提出的实现年有效径流总量控制率的缓排指标；1.1 在道路路幅分配不满足设置生物滞留带、植草沟等相关LID设施时，应将人行道全幅采取透水砖铺装，透水砖铺装应满足透水砖铺奘面积上对应的设计降雨不产生地面径流。1.2 设计原则(1)满足海绵城市建设道路设计目标
8、。(2)道路LID设施的选择应与规划用地性质相协调，因地制宜、经济有效、方便易行，充分结合道路红线内外绿化带进行设计。(3)道路LlD设施的选择应充分考虑设计道路及周边的土壤、地质特征。(4)透水砖铺装只负责收集透水砖铺装面积上的降雨，车行道路面雨水进入道路范围内的LlD设施进行综合利用,外排雨水再接入市政雨水管网;地块内部的雨水通过地块内部的LID设施进行综合利用，且地块内部外排雨水通过雨水管直接汇入市政雨水系统；(5)道路位于泄流通道上的道路应满足洪涝水的顺坡排放至下游泄流通道，且道路不应存在低洼地点，若因地势受限应保证低洼处设计雨水塘等雨水调蓄设施。1.3 功能设施比选道路工程LID系统
9、包括生物滞留带、人行道透水砖、生态树池雨水管网、污水菅网等。低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。低影响开发设施比选一览表单项设施功能控制目标处置方式经济性污染物去除率(以SS计，%)景观效果集蓄利用雨水补充地下水削减峰值流量净化雨水转输径流总量径流峰值径流染分散相对集中建造费用维护ft用透水砖铺袋OO*低低80-90透水水泥混凝OOOA中80-90透水沥青混凝OOOr)中80-901.4 总体控制指标计算1.4.1 上位规划要求暂无片区道路海绵城市详细规划，根据重庆市江津区海绵城市专项规划，本次设计道路位于BJ-07分区，分区指标如下：地块编号用地性质
10、年径流总量控制率R)污染物总量去除率(%)市政道路市政用地78%58.5%4下垫面分析及单项设施弁数表4.1下垫面分析本次设计道路全长约1053.6米，在传统开发模式下的效果分析详见下表项目下垫面分析一览表序号下垫面类型面积(m2)雨量径流系数综合雨量径流系数径流控制率综合控制率1常规人行道118790.90.880.10.122常规车行道227790.90.1传统开发模式下年径流总量控制率、年径流污染物削减率满足不了控制目标要求，因此本工程需进行低影响开发设计。4.2单项设施叁数车行道和常规人行道径流系数取085,人行道渗透铺装后径流系数0.20；根据低影响开发雨水系统设计标准(DJB50T
11、-292-2018)透水铺装污染物去除率推荐取值为8090$,本次设计取80%。5设施工艺计算5.1年径流总控制率本次海绵计算范围为道路红线范围以内，包括车行道及人行道。本次设计共计1条道路，技术类型（按主要功能）单项设施用地类型建筑与小区城市道路绿地与广场城市水系绿色屋顶OOO下沉式绿地简易型生物滞留设施复杂型生物滞留设施渗透塘O渗井O储存技术湿塘雨水湿地蓄水池OO雨水罐OOO调节技术调节塘调节池O转输技术转输型植草沟干式植草沟湿式植草沟港管/渠O截污净化技术植被缓冲带初期雨水弃流设施O人工土壤渗滤O注：宜选用一可选用O一不宜选用。道路LID设施的主要功能依次是削减初期雨水径流污染、降低雨水径流峰值、减少径流产量，由于本次道路为未贯通支路，人行道较窄仅为4.5m,不具备设置生物滞留带条件，且周边道路均已建成为保证道路景观一致性，本次设计选用人行道透水砖铺装。结合周边地块的用地性质与建筑功能、特殊的景观要求进行综合功能导向性设计，采用彩色或带有图案的整体透水混凝土、透水砖。6.2 透水
