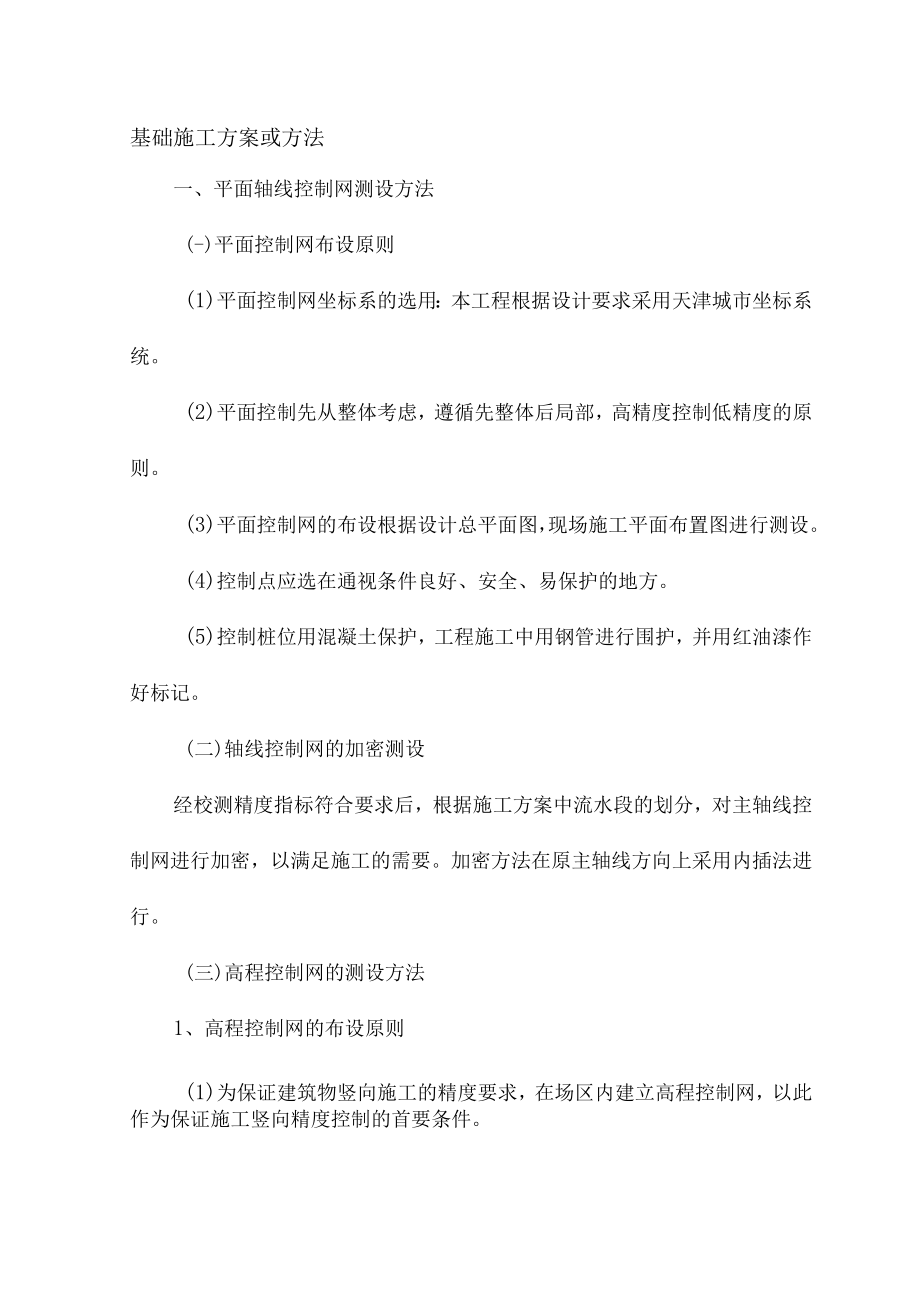

1、基础施工方案或方法一、平面轴线控制网测设方法(-)平面控制网布设原则(1)平面控制网坐标系的选用:本工程根据设计要求采用天津城市坐标系统。(2)平面控制先从整体考虑,遵循先整体后局部,高精度控制低精度的原则。(3)平面控制网的布设根据设计总平面图,现场施工平面布置图进行测设。(4)控制点应选在通视条件良好、安全、易保护的地方。(5)控制桩位用混凝土保护,工程施工中用钢管进行围护,并用红油漆作好标记。(二)轴线控制网的加密测设经校测精度指标符合要求后,根据施工方案中流水段的划分,对主轴线控制网进行加密,以满足施工的需要。加密方法在原主轴线方向上采用内插法进行。(三)高程控制网的测设方法1、高程控

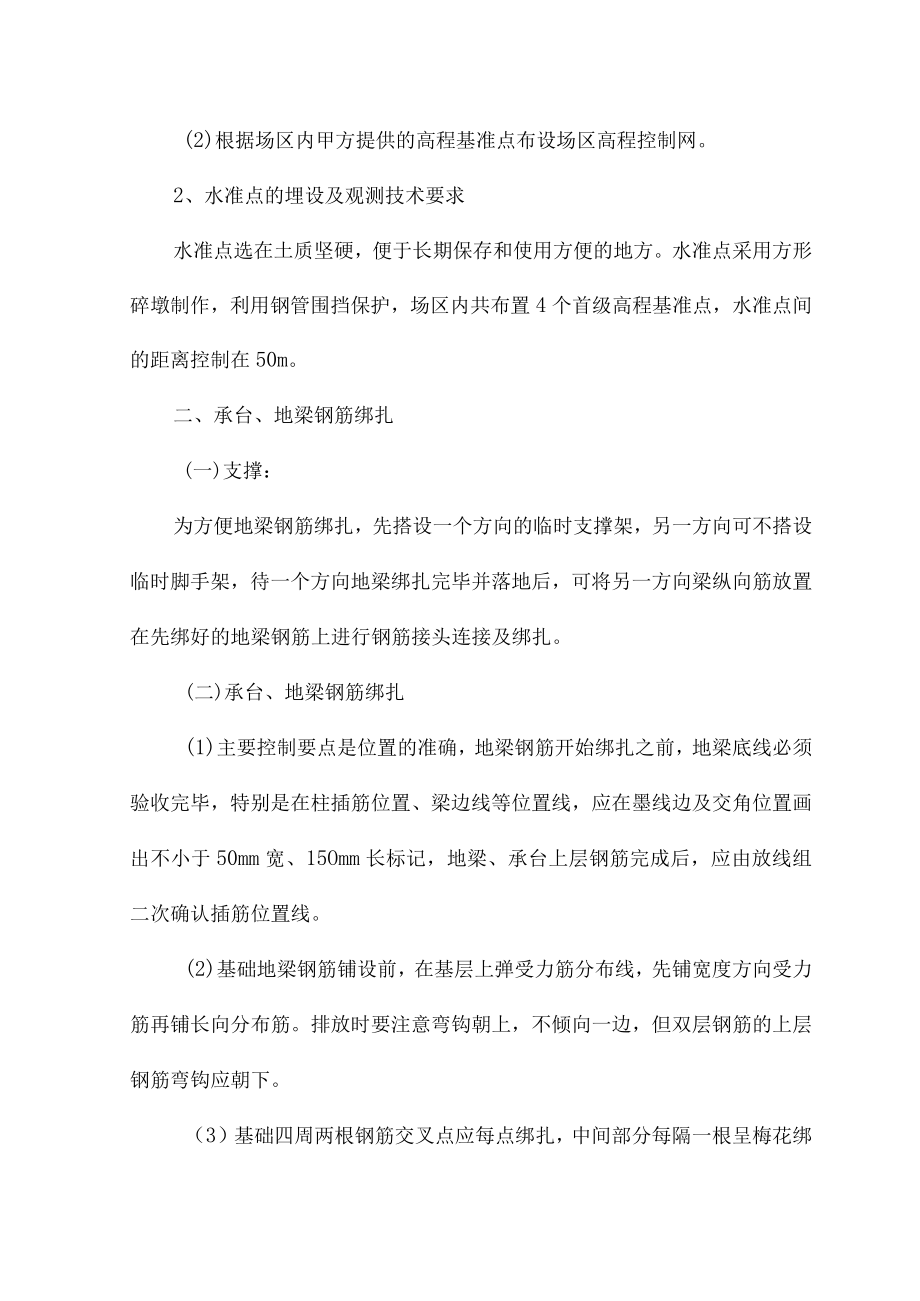

2、制网的布设原则(1)为保证建筑物竖向施工的精度要求,在场区内建立高程控制网,以此作为保证施工竖向精度控制的首要条件。(2)根据场区内甲方提供的高程基准点布设场区高程控制网。2、水准点的埋设及观测技术要求水准点选在土质坚硬,便于长期保存和使用方便的地方。水准点采用方形碎墩制作,利用钢管围挡保护,场区内共布置4个首级高程基准点,水准点间的距离控制在50m。二、承台、地梁钢筋绑扎(一)支撑:为方便地梁钢筋绑扎,先搭设一个方向的临时支撑架,另一方向可不搭设临时脚手架,待一个方向地梁绑扎完毕并落地后,可将另一方向梁纵向筋放置在先绑好的地梁钢筋上进行钢筋接头连接及绑扎。(二)承台、地梁钢筋绑扎(1)主要控

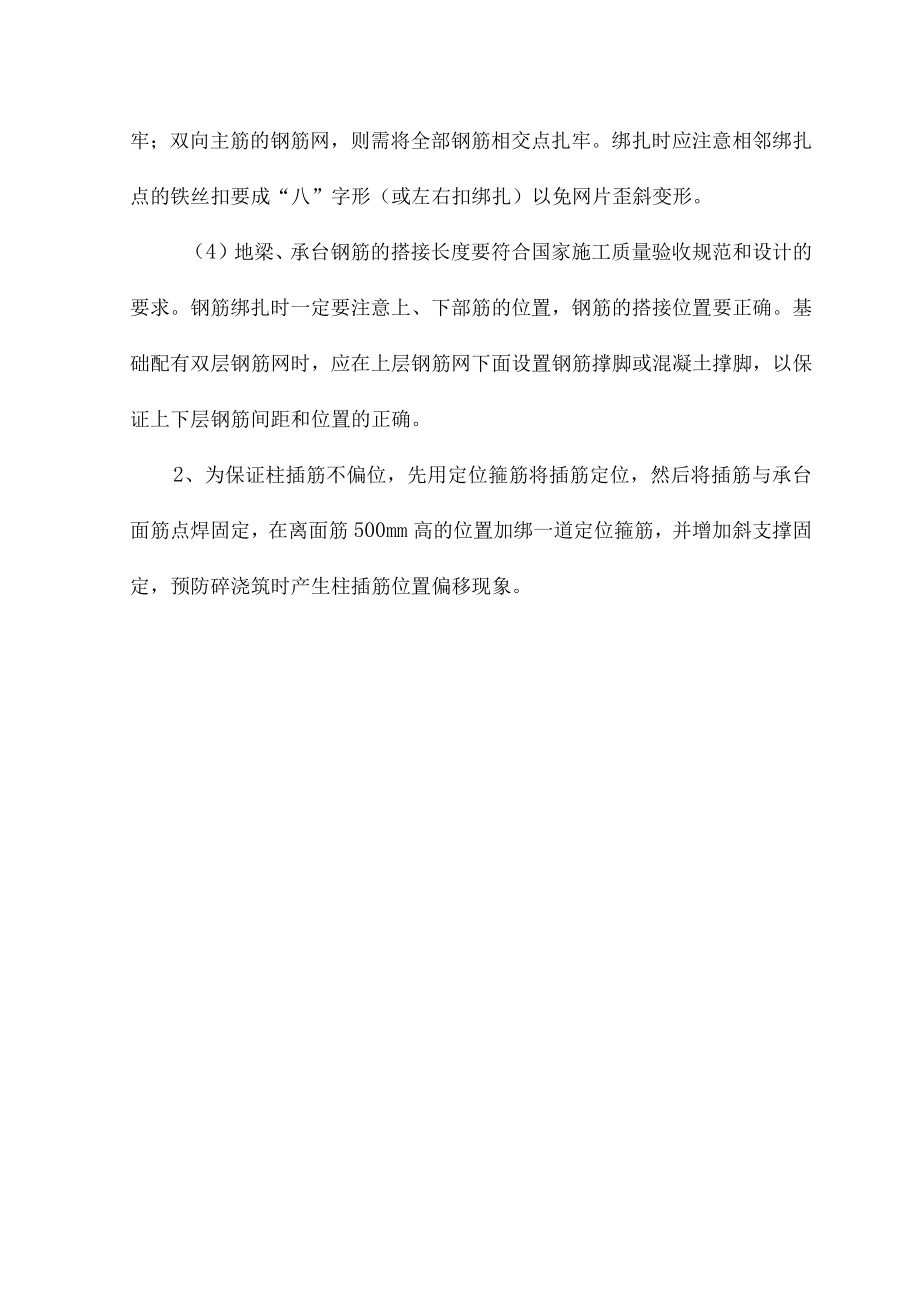

3、制要点是位置的准确,地梁钢筋开始绑扎之前,地梁底线必须验收完毕,特别是在柱插筋位置、梁边线等位置线,应在墨线边及交角位置画出不小于50mm宽、15Omm长标记,地梁、承台上层钢筋完成后,应由放线组二次确认插筋位置线。(2)基础地梁钢筋铺设前,在基层上弹受力筋分布线,先铺宽度方向受力筋再铺长向分布筋。排放时要注意弯钩朝上,不倾向一边,但双层钢筋的上层钢筋弯钩应朝下。(3)基础四周两根钢筋交叉点应每点绑扎,中间部分每隔一根呈梅花绑牢;双向主筋的钢筋网,则需将全部钢筋相交点扎牢。绑扎时应注意相邻绑扎点的铁丝扣要成“八”字形(或左右扣绑扎)以免网片歪斜变形。(4)地梁、承台钢筋的搭接长度要符合国家施工质量验收规范和设计的要求。钢筋绑扎时一定要注意上、下部筋的位置,钢筋的搭接位置要正确。基础配有双层钢筋网时,应在上层钢筋网下面设置钢筋撑脚或混凝土撑脚,以保证上下层钢筋间距和位置的正确。2、为保证柱插筋不偏位,先用定位箍筋将插筋定位,然后将插筋与承台面筋点焊固定,在离面筋500mm高的位置加绑一道定位箍筋,并增加斜支撑固定,预防碎浇筑时产生柱插筋位置偏移现象。
