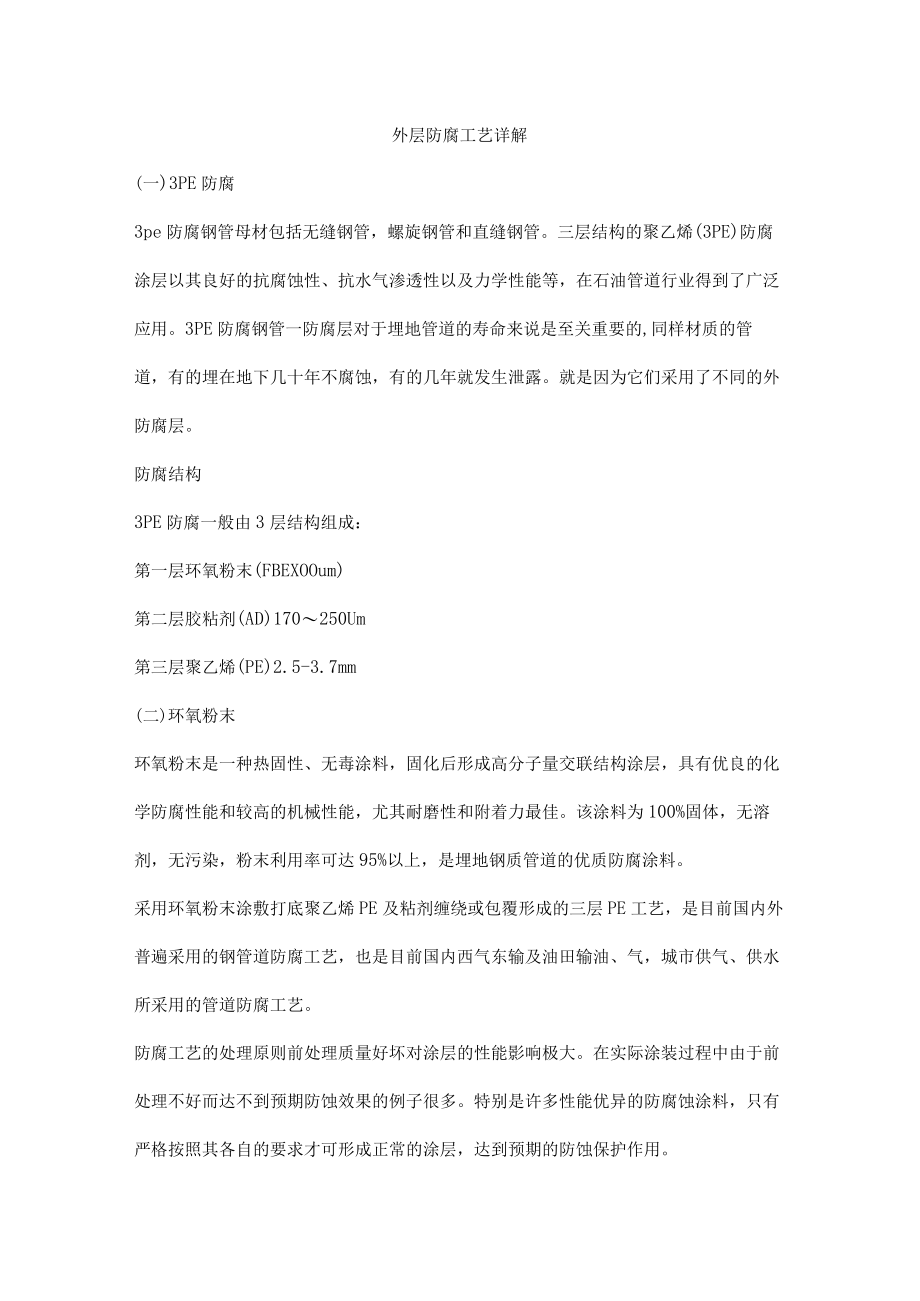

1、外层防腐工艺详解(一)3PE防腐3pe防腐钢管母材包括无缝钢管，螺旋钢管和直缝钢管。三层结构的聚乙烯(3PE)防腐涂层以其良好的抗腐蚀性、抗水气渗透性以及力学性能等，在石油管道行业得到了广泛应用。3PE防腐钢管一防腐层对于埋地管道的寿命来说是至关重要的,同样材质的管道，有的埋在地下几十年不腐蚀，有的几年就发生泄露。就是因为它们采用了不同的外防腐层。防腐结构3PE防腐一般由3层结构组成：第一层环氧粉末(FBEXOOum)第二层胶粘剂(AD)170250Um第三层聚乙烯(PE)2.5-3.7mm(二)环氧粉末环氧粉末是一种热固性、无毒涂料，固化后形成高分子量交联结构涂层，具有优良的化学防腐性能和较
2、高的机械性能，尤其耐磨性和附着力最佳。该涂料为100%固体，无溶剂，无污染，粉末利用率可达95%以上，是埋地钢质管道的优质防腐涂料。采用环氧粉末涂敷打底聚乙烯PE及粘剂缠绕或包覆形成的三层PE工艺，是目前国内外普遍采用的钢管道防腐工艺，也是目前国内西气东输及油田输油、气，城市供气、供水所采用的管道防腐工艺。防腐工艺的处理原则前处理质量好坏对涂层的性能影响极大。在实际涂装过程中由于前处理不好而达不到预期防蚀效果的例子很多。特别是许多性能优异的防腐蚀涂料，只有严格按照其各自的要求才可形成正常的涂层，达到预期的防蚀保护作用。钢铁基材必须经除锈、除油、磷化处理。防腐蚀涂层厚度必须超过其临界厚度，才能发

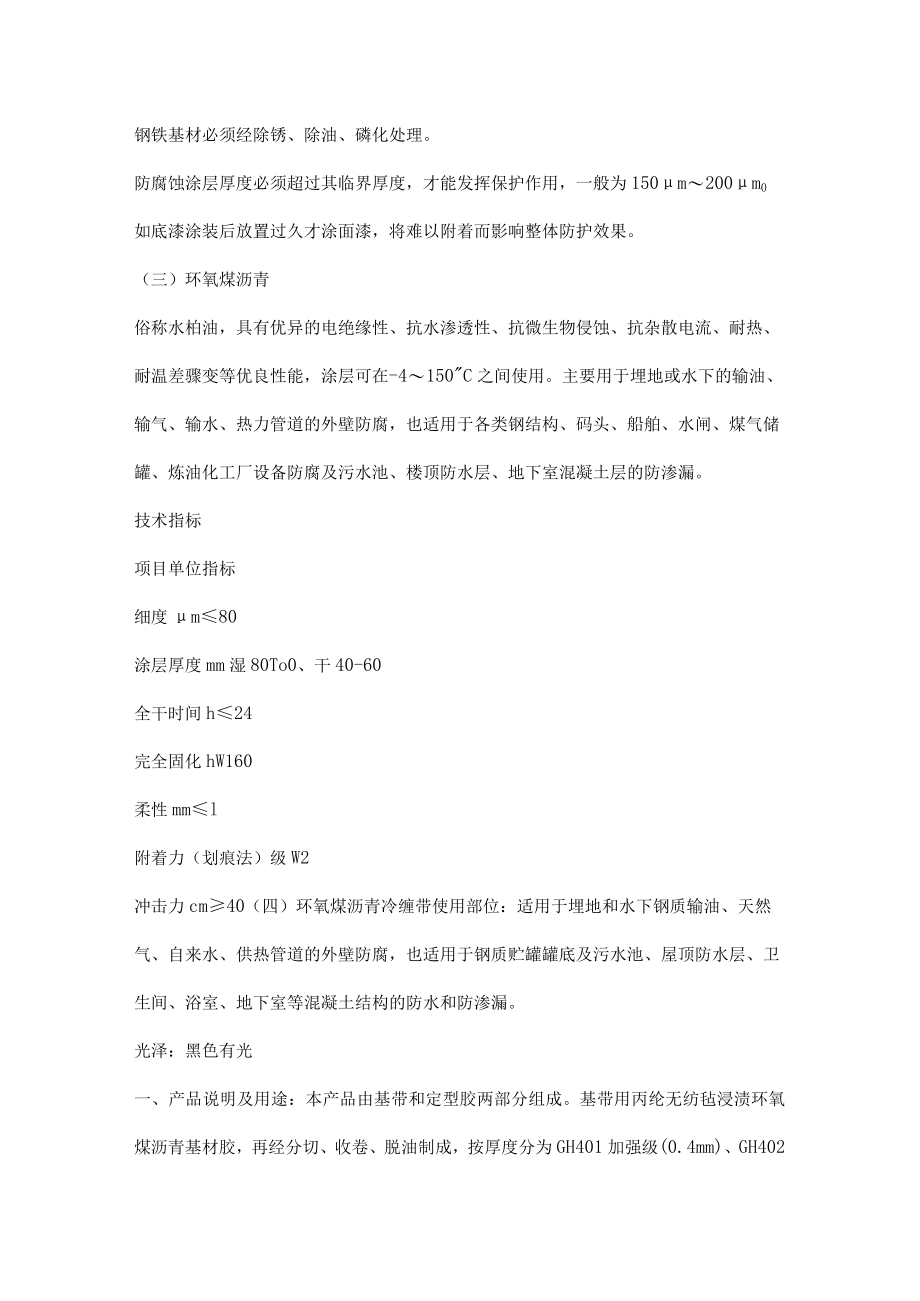

3、挥保护作用，一般为150m200m0如底漆涂装后放置过久才涂面漆，将难以附着而影响整体防护效果。（三）环氧煤沥青俗称水柏油，具有优异的电绝缘性、抗水渗透性、抗微生物侵蚀、抗杂散电流、耐热、耐温差骤变等优良性能，涂层可在-4150C之间使用。主要用于埋地或水下的输油、输气、输水、热力管道的外壁防腐，也适用于各类钢结构、码头、船舶、水闸、煤气储罐、炼油化工厂设备防腐及污水池、楼顶防水层、地下室混凝土层的防渗漏。技术指标项目单位指标细度m80涂层厚度mm湿80To0、干40-60全干时间h24完全固化hW160柔性mml附着力（划痕法）级W2冲击力cm40（四）环氧煤沥青冷缠带使用部位：适用于埋地和

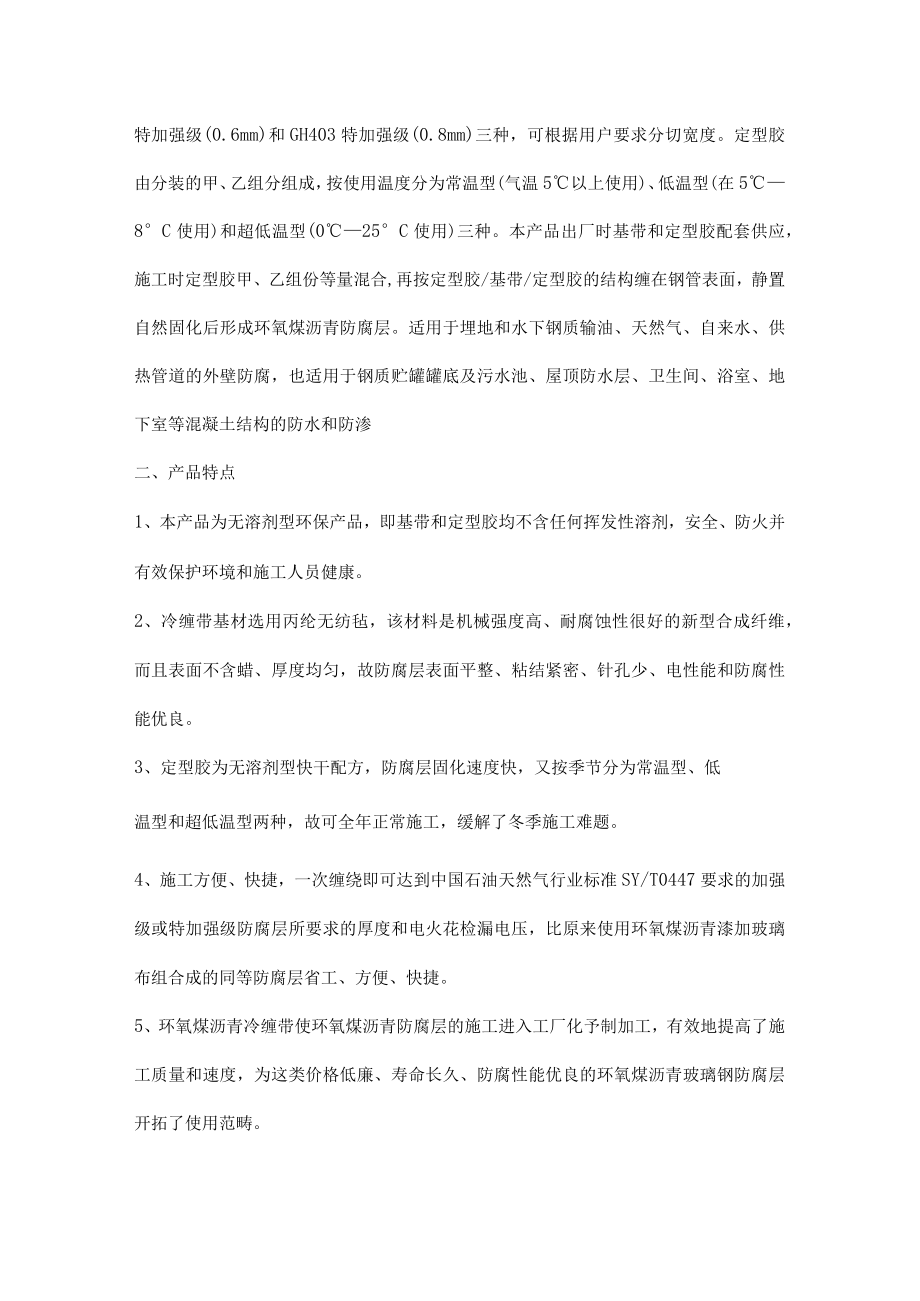

4、水下钢质输油、天然气、自来水、供热管道的外壁防腐，也适用于钢质贮罐罐底及污水池、屋顶防水层、卫生间、浴室、地下室等混凝土结构的防水和防渗漏。光泽：黑色有光一、产品说明及用途：本产品由基带和定型胶两部分组成。基带用丙纶无纺毡浸渍环氧煤沥青基材胶，再经分切、收卷、脱油制成，按厚度分为GH401加强级(0.4mm)、GH402特加强级(0.6mm)和GH403特加强级(0.8mm)三种，可根据用户要求分切宽度。定型胶由分装的甲、乙组分组成，按使用温度分为常温型(气温5以上使用)、低温型(在58C使用)和超低温型(025C使用)三种。本产品出厂时基带和定型胶配套供应，施工时定型胶甲、乙组份等量混合,再
5、按定型胶/基带/定型胶的结构缠在钢管表面，静置自然固化后形成环氧煤沥青防腐层。适用于埋地和水下钢质输油、天然气、自来水、供热管道的外壁防腐，也适用于钢质贮罐罐底及污水池、屋顶防水层、卫生间、浴室、地下室等混凝土结构的防水和防渗二、产品特点1、本产品为无溶剂型环保产品，即基带和定型胶均不含任何挥发性溶剂，安全、防火并有效保护环境和施工人员健康。2、冷缠带基材选用丙纶无纺毡，该材料是机械强度高、耐腐蚀性很好的新型合成纤维，而且表面不含蜡、厚度均匀，故防腐层表面平整、粘结紧密、针孔少、电性能和防腐性能优良。3、定型胶为无溶剂型快干配方，防腐层固化速度快，又按季节分为常温型、低温型和超低温型两种，故可
6、全年正常施工，缓解了冬季施工难题。4、施工方便、快捷，一次缠绕即可达到中国石油天然气行业标准SY/T0447要求的加强级或特加强级防腐层所要求的厚度和电火花检漏电压，比原来使用环氧煤沥青漆加玻璃布组合成的同等防腐层省工、方便、快捷。5、环氧煤沥青冷缠带使环氧煤沥青防腐层的施工进入工厂化予制加工，有效地提高了施工质量和速度，为这类价格低廉、寿命长久、防腐性能优良的环氧煤沥青玻璃钢防腐层开拓了使用范畴。（五）环氧树脂漆特点概括各类特点有：附着力强，耐化学品性、防腐性、耐水性、热稳定性和电绝缘性优良，广泛用于建筑、化工、汽车、舰船、电气绝缘等方面。该漆经户外日晒会失光粉化，以用作底漆为宜。优点1、粘
7、结力强环氧树脂中含有羟基和酸键等极性基团，使得树脂与相邻界面分子作用力强，有的还能形成化学键，因此它的粘结力强。2、耐化学品好固化好的环氧树脂含有稳定的苯环，一般具有良好的耐酸、耐碱及耐有机溶剂的性能。3、收缩力小环氧树脂与固化剂反应无副产物产生，因此收缩力小。4、电绝缘性好固化好的环氧树脂电绝缘性极佳O5、稳定性好环氧树脂未加固化剂，不会受热固化，不会变质，稳定性好。（六）涂塑防腐涂塑钢管，又名涂塑管、钢塑复合管、涂塑复合钢管，是以钢管为基体，通过喷、滚、浸、吸工艺在钢管（底管）内表面熔接一层塑料防腐层或在内外表面熔接塑料防腐层的钢塑复合钢管。涂塑钢管具有优良的耐腐蚀性和比较小的摩擦阻力。环
8、氧树脂涂塑钢管适用于给排水、海水、温水、油、气体等介质的输送，聚氯乙烯涂塑钢管适用于排水、海水、油、气体等介质的输送。技术参数通用颜色：黑色，灰色，蓝色，红色，白色，绿色涂层厚度：PE（改性聚乙烯）涂层厚度为400um10OoUnbEP（环氧树脂）喷涂厚度为100um-400um涂覆方式：PE（聚乙烯）为热浸塑EP,（环氧树脂）为内外喷涂产品规格：DN15DN1660环境温度：-30至120连接方式：丝扣（DN15-DN100）,沟槽（DN65-DN400）,法兰（适用任意口径）,焊接式，双金属连接，承插、管节、密封连接等产品特性涂塑钢管是采用PE（改性聚乙烯）进行热浸塑或EP（环氧树脂）进行内外涂覆的产品，具有优良的耐腐蚀性能。同时涂层本身还具有良好的电气绝缘性，不会产生电蚀。吸水率低，机械强度高，摩擦系数小，能够达到长期使用的目的。还能有效的防止植物根系及土壤环境应力的破坏等。连接便捷、维修简便。产品优点1、适应埋地和潮湿环境，并可以耐高温和极低的温度。2、抗干扰能力强，如果涂塑钢管作为电缆套管，可以有效屏蔽外界的信号干扰。3、承受压力强度好，最大压强可达6Mpa。4、绝缘性能好，作为电线的保护管永远不会发生漏电现象。5、无毛刺、管壁光滑，适合施工的时候穿电线或电缆。
