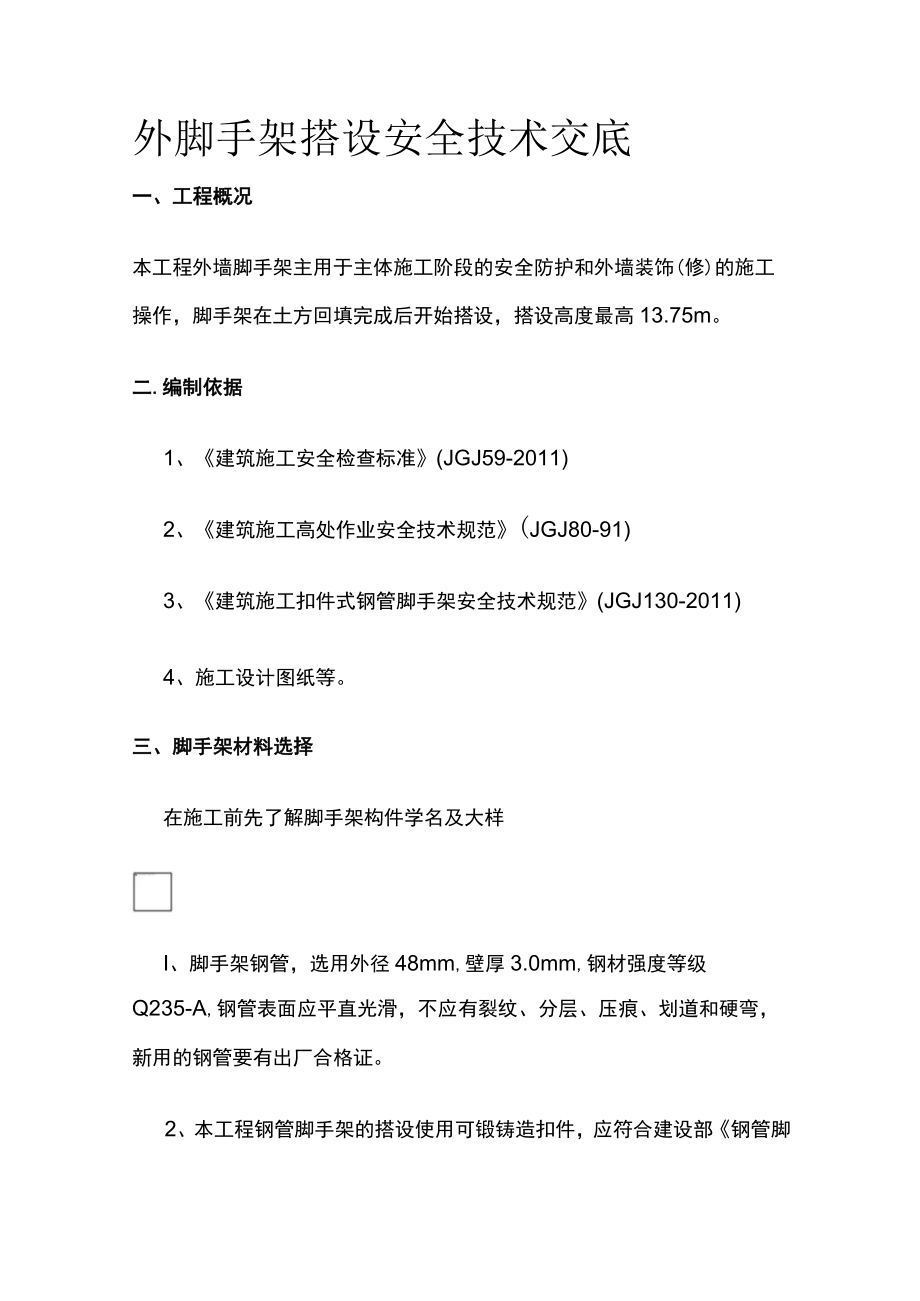

1、外脚手架搭设安全技术交底一、工程概况本工程外墙脚手架主用于主体施工阶段的安全防护和外墙装饰(修)的施工操作，脚手架在土方回填完成后开始搭设，搭设高度最高13.75m。二.编制依据1、建筑施工安全检查标准(JGJ59-2011)2、建筑施工高处作业安全技术规范(JGJ80-91)3、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)4、施工设计图纸等。三、脚手架材料选择在施工前先了解脚手架构件学名及大样I、脚手架钢管，选用外径48mm,壁厚3.0mm,钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。2、本工程钢管脚手架的搭设

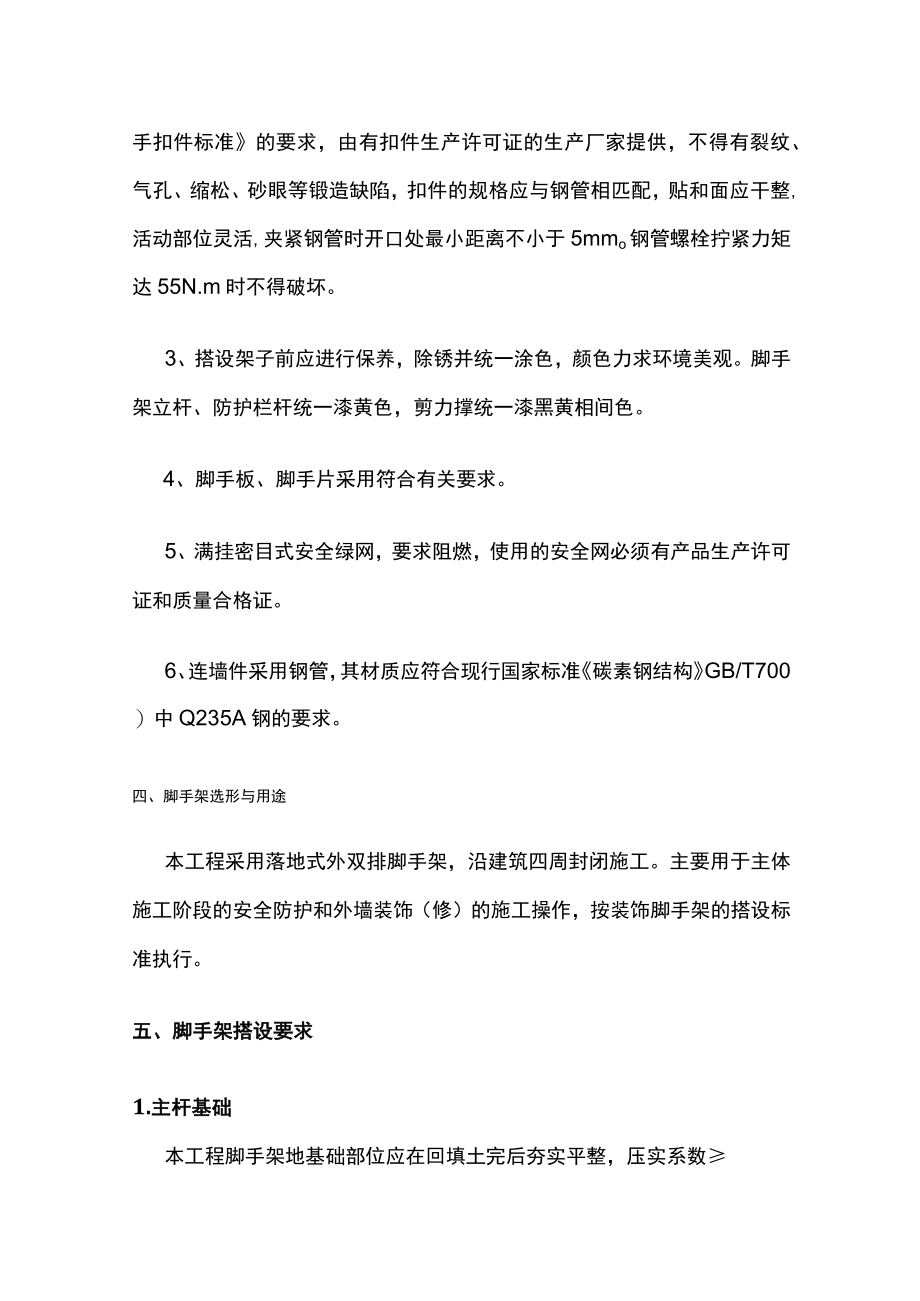

2、使用可锻铸造扣件，应符合建设部钢管脚手扣件标准的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mmo钢管螺栓拧紧力矩达55N.m时不得破坏。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆统一漆黄色，剪力撑统一漆黑黄相间色。4、脚手板、脚手片采用符合有关要求。5、满挂密目式安全绿网，要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构GB/T700）中Q235A钢的要求。四、脚手架选形与

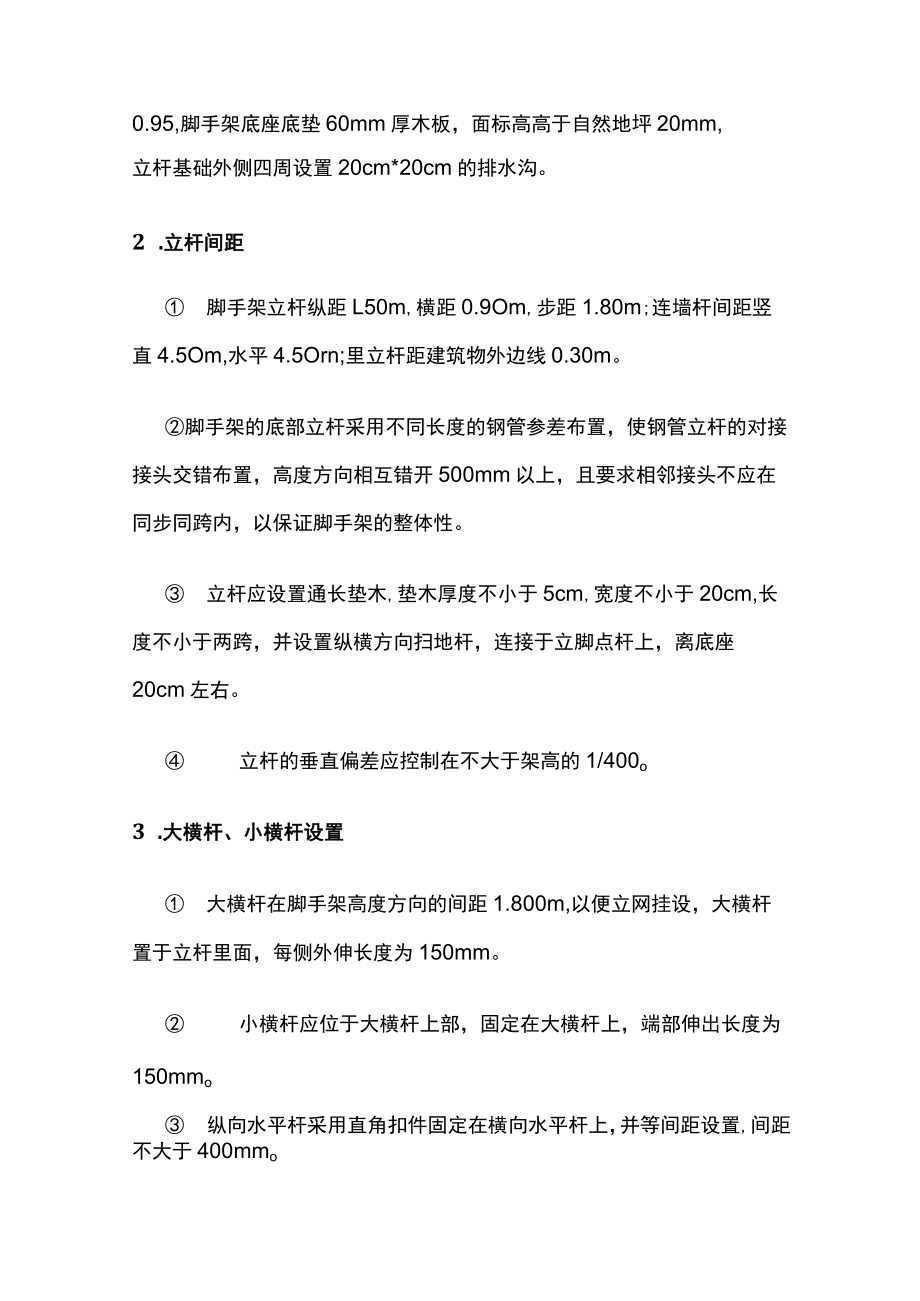

3、用途本工程采用落地式外双排脚手架，沿建筑四周封闭施工。主要用于主体施工阶段的安全防护和外墙装饰（修）的施工操作，按装饰脚手架的搭设标准执行。五、脚手架搭设要求1.主杆基础本工程脚手架地基础部位应在回填土完后夯实平整，压实系数0.95,脚手架底座底垫60mm厚木板，面标高高于自然地坪20mm,立杆基础外侧四周设置20cm*20cm的排水沟。2 .立杆间距 脚手架立杆纵距L50m,横距0.9Om,步距1.80m;连墙杆间距竖直4.5Om,水平4.5Orn;里立杆距建筑物外边线0.30m。脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求
4、相邻接头不应在同步同跨内，以保证脚手架的整体性。 立杆应设置通长垫木,垫木厚度不小于5cm,宽度不小于20cm,长度不小于两跨，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。 立杆的垂直偏差应控制在不大于架高的1/400o3 .大横杆、小横杆设置 大横杆在脚手架高度方向的间距1.800m,以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。 小横杆应位于大横杆上部，固定在大横杆上，端部伸出长度为150mmo 纵向水平杆采用直角扣件固定在横向水平杆上，并等间距设置,间距不大于400mmo 当需要在脚手架上开设门洞时，宜采用上升斜杆、平行弦杆桁架结构，斜杆与水平方向的倾角为4
5、560度，并按建筑施工扣件式钢管脚手架安全技术规范的要求选用B型形式。4、支撑支撑包括剪刀撑和横向支撑 每道剪刀撑跨越立杆的根数宜在57之间，每道剪刀撑宽度不应小于4距，且不宜小于6m,斜杆与地面的倾角宜在45度60度之间。 在夕M则两端、中间间隔不超过15m的立面上，设置剪刀撑。由底到顶连续设置。剪刀撑的斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上旋转中心线距主节点的距离不应大于150mm。5 .脚手板、脚手片的铺设要求钢笆脚手板应按其主筋垂直于纵向水平杆满铺，采用对接平铺，四个角应用直径L2mm(18#)的镀锌铁丝固定在纵向水平杆上。栏杆和挡脚板应搭设在外排立杆内侧，挡脚板高
6、度不应小于180mm,如下示意图。6 .防护栏杆 脚手架夕M则使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 选用18#铅丝张挂安全网，要求严密、平整。 脚手架夕M则必须设1.2m高的防护栏杆,顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。脚手架内侧形成临边的（如遇大开间门窗洞等）,在脚手架内侧设1.2m的防护栏杆。7 .连墙件脚手架与建筑物按水平方向不大于4.5m,垂直方向不大于3.6m（即二步三跨）设一拉结点，连接方式采用双扣件连接，如下图-,当无法预埋时，可采用抱柱方式，如下图二。脚手架连墙件必须从底部第一根纵向水平杆开始设置连墙件应严格按搭设
7、尺寸设计中要求的间距均匀设置，形式宜采用菱形布置，连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mmo 拉结点在转角范围内和顶部处加密，即在转角I米以内范围按垂直方向每3.6米设一拉结点。 拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。 外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。8、人行斜道与安全通道搭设人行斜道应选择外墙比较规则的部位设置，人行斜道宜附着外脚手架或建筑物上，但斜道杆件要独立设置，并采用之字型斜道，斜道宽度不宜小于1米，坡度为1:3,拐弯处应设置平台，其宽度不应小于斜道宽度
8、。斜道两侧及平台外围均应设置栏杆及挡脚板，栏杆高度应为1.2米，挡脚板高度不应小于18Omm,斜道脚手板应设置防滑条，间距不应大于30cm,并按脚手架的搭设要求设置连墙件、剪刀撑及横向斜撑。人行斜道停止搭设后，在建筑物内部设置安全通道，利用建筑物内部楼梯解决施工人员上下楼层。为保证施工人员进出施工现场时安全,防止高空坠物伤人,特设置安全通道。在东侧P与N轴之间设置一条安全通道，位置见脚手架平面布置图,安全通道采用钢管架支撑,上部满铺竹杆及防护网以防止坠物。其搭设示意如下图所示：其余临时作业面通道必须搭设防护棚。防护棚搭出5m,其支撑是靠支在外架上的钢管,在钢管上铺设七夹板和安全网。其搭设示意如
9、下图所示：9.架体内封闭脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。施工层以下用密目网进行全封闭。10、物料提升机.安全通道设置在建筑物四周设置1个物料提升机，位置因现场情况而定。六、脚手架搭设流程1.落地脚手架搭设的工艺流程场地平整、夯实一弹脚手架安装线-硬化基础、材料配备一定位设置通长脚手板、底座一纵向扫地杆一立杆一横向扫地杆一小横杆一大横杆（搁栅）一剪刀撑一连墙件一铺脚手板一扎防护栏杆一扎安全网。2、搭设要求 脚手架必须配合施工进度进行搭设，一次搭设高度不应超过相邻连墙件以上2步。 每搭设一步脚手架后，应按照规范的规定校正步距、纵距、横距及立杆的垂直度。预埋件应安装在平面图
10、确定的定位线上。 相邻立杆的对接扣件不得在同一高度，错开距离应不小于500且不应设置在同一步内。 开始搭设立杆时，应每隔6跨设置一跟抛撑，直至连墙件安装后方可根据情况拆除。当搭至有连墙杆的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙杆。 纵向水平杆应设置在立杆内侧，其长度不应小于3跨。 纵向水平杆宜采用对接扣件连接，若采用搭接，其长度不应小于Im,应等间距设置3个旋转扣件固定。主节点必须设置一根横向水平杆，用直角扣件扣紧，且严禁拆除。横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm。脚手架应设置剪刀撑与横向斜撑，每道剪刀撑不应小于4垮，且不应小于6米，斜杆与地面
11、的倾角应在45-60度之间。脚手架的外侧立面整个长度和高度上应连续设置剪刀撑。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。安装扣件时扣件所用规格必须同钢管外径，扣件螺栓紧固时扭力距应为40-65N.M。对接扣件的开口应朝上或内。挡脚板应设在外立杆内侧，高度不应小于180mm。脚手板采用竹芭片,每4步满铺一层,并用直径3.2mm(10#)的镀锌铁丝固定在支撑杆件上。七.脚手架搭设质量要求L脚手架的搭设应具有足够的强度、刚度、稳定性。2、纵向偏差不得大于IOOmm,横向偏差不得大于50mmo3、纵向水平杆水平偏差不大于总长度的1
12、/300,且不大于20mmo横向水平杆水平偏差不大于IOmmo4、脚手架的步距，立杆垂直偏差不大于全长的1/200,立杆纵距偏差不大于50mmo5、扣件紧固力宜在4555N.M范围内,不得低于45Nm或高于60Nmo6、连接件应牢固，无移动现象。八、脚手架的检查与验收L脚手架必须由持有效上岗证的专业技术人员搭设；2、脚手架搭设后由公司组织分段验收(一般不超过3步架)，办理验收手续，发现有不符合要求的应迅速整改；3、外脚手架分段验收严格按建筑施工扣件式钢管脚手架安全技术规范与建筑施工安全检查标准(JGJ59-2011)中外脚手架检查评分表，所列项目和施工方案要求的内容进行检查。填写验收记录单,并
13、由搭设人员、安全员、施工员签证，挂合格牌后方能交付使用。4、脚手架应进行定期检查和不定期检查，并按要求填写检查表，检查内容量化，履行检查签字手续，对检查出的问题应及时整改，项目部每半月检查一次九.脚手架搭设安全技术措施1 .技术保障措施架子搭设完毕，用合格密目安全网铺于架子的外围及底部。钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40Nm65Nm之间。架子搭设到IOm高度时由架子搭设单位进行自检；架子搭设完毕后由搭设会同使用单位对整个脚手架进行验收检查，验收合格后方可投入使用。该脚手架作为建筑物装饰作业时安全防护屏障及装修时作业平
14、台，严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上；脚手架严禁悬挂起重设备。（脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。2 .质量保障措施操作人员作业前必须进行岗位技术培训与安全教育。技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。脚手架必须严格依据本施工组织设计进行搭设，搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。脚手架搭设完备，依据施工组织设计与单项作业验收表对脚手
15、架进行验收，发现不符合要求处，必须限时或立即整改。3 .安全保障措施 操作人员必须持有效作业操作证方可上岗。架子在搭设（拆卸）过程要做到文明作业,不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。在架子上施工的各工种作业人中应注意自身安全（尤其是在卸料平台上的工作人员），不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。雨、六级以上大风等天气严禁进行脚手架搭设、拆除工作。应设专人负责对脚手架进行经常检查和保修。A在下列情况下，必须对脚手架进行检查Ia.在六级大风和大雨后;b.停用超过二个月，复工前。B检查保修项目a.各主节点处各杆件的安装、连墙件等构造是否符合施工组织设计的要求；b.扣件螺丝是否松动；c.安全防护措施是否符合要求。在脚手架上进行电、气焊作业时,必须有防火措施和专人看护。脚手架临路必须有防止坠物伤人的防护措施。脚手架要做良好的接地，接地电阻不大于30o外脚手架不得搭设在距离外电架空线路的安全距
