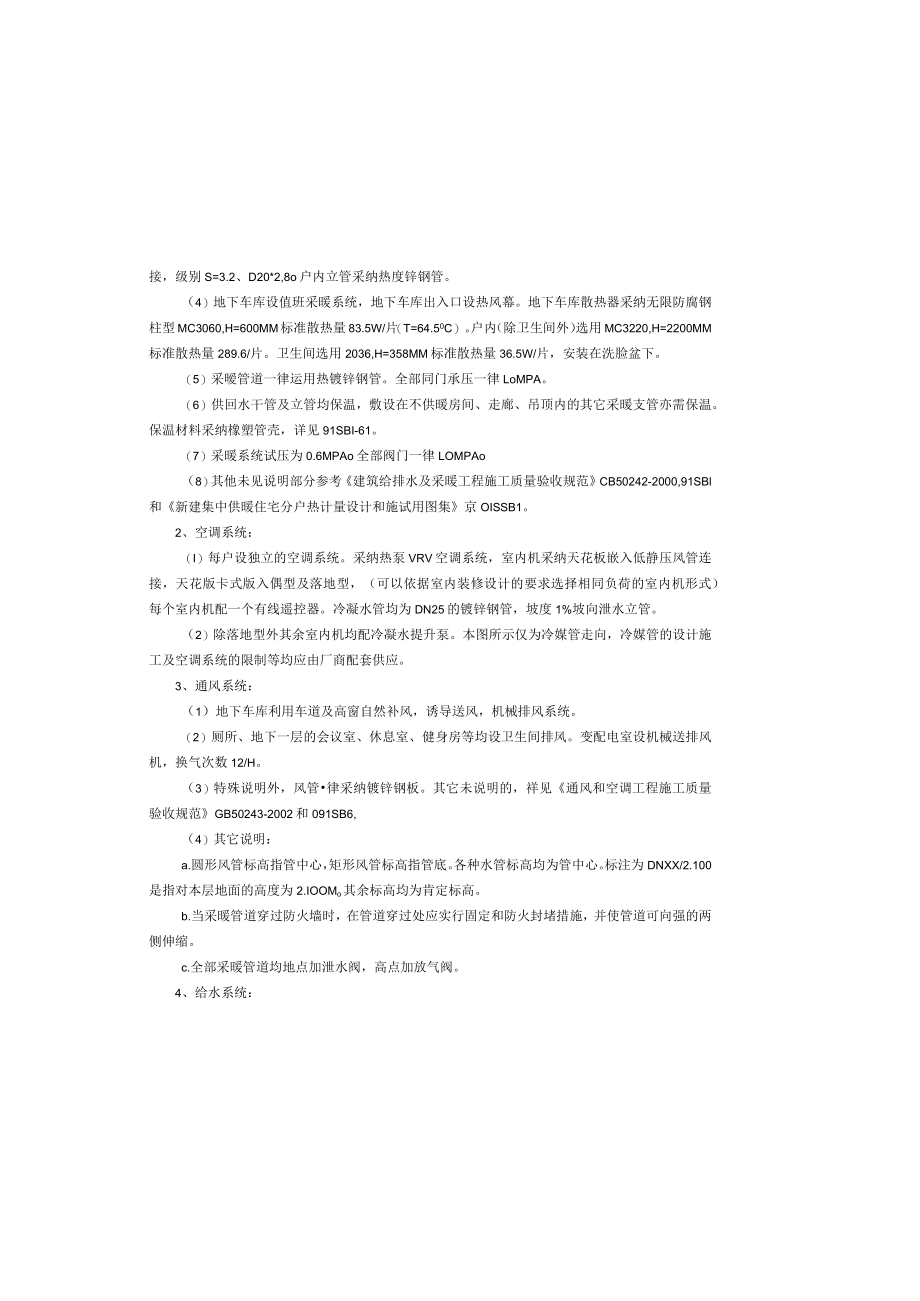

1、接，级别S=3.2、D20*2,8o户内立管采纳热度锌钢管。（4）地下车库设值班采暖系统，地下车库出入口设热风幕。地下车库散热器采纳无限防腐钢柱型MC3060,H=600MM标准散热量83.5W/片（T=64.50C）。户内（除卫生间外）选用MC3220,H=2200MM标准散热量289.6/片。卫生间选用2036,H=358MM标准散热量36.5W/片，安装在洗脸盆下。（5）采暧管道一律运用热镀锌钢管。全部同门承压一律LoMPA。（6）供回水干管及立管均保温，敷设在不供暖房间、走廊、吊顶内的其它采暖支管亦需保温。保温材料采纳橡塑管壳，详见91SBI-61。（7）采暖系统试压为0.6MPAo全
2、部阀门一律LOMPAo（8）其他未见说明部分参考建筑给排水及采暖工程施工质量验收规范CB50242-2000,91SBl和新建集中供暖住宅分户热计量设计和施试用图集京OISSB1。2、空调系统：（I）每户设独立的空调系统。采纳热泵VRV空调系统，室内机采纳天花板嵌入低静压风管连接，天花版卡式版入偶型及落地型，（可以依据室内装修设计的要求选择相同负荷的室内机形式）每个室内机配一个有线遥控器。冷凝水管均为DN25的镀锌钢管，坡度1%坡向泄水立管。（2）除落地型外其余室内机均配冷凝水提升泵。本图所示仅为冷媒管走向，冷媒管的设计施工及空调系统的限制等均应由厂商配套供应。3、通风系统：（1）地下车库利用
3、车道及高窗自然补风，诱导送风，机械排风系统。（2）厕所、地下一层的会议室、休息室、健身房等均设卫生间排风。变配电室设机械送排风机，换气次数12/H。（3）特殊说明外，风管律采纳镀锌钢板。其它未说明的，祥见通风和空调工程施工质量验收规范GB50243-2002和091SB6,（4）其它说明：a.圆形风管标高指管中心，矩形风管标高指管底。各种水管标高均为管中心。标注为DNXX/2.100是指对本层地面的高度为2.IOOMo其余标高均为肯定标高。b.当采暖管道穿过防火墙时，在管道穿过处应实行固定和防火封堵措施，并使管道可向强的两侧伸缩。c.全部采暖管道均地点加泄水阀，高点加放气阀。4、给水系统：第八

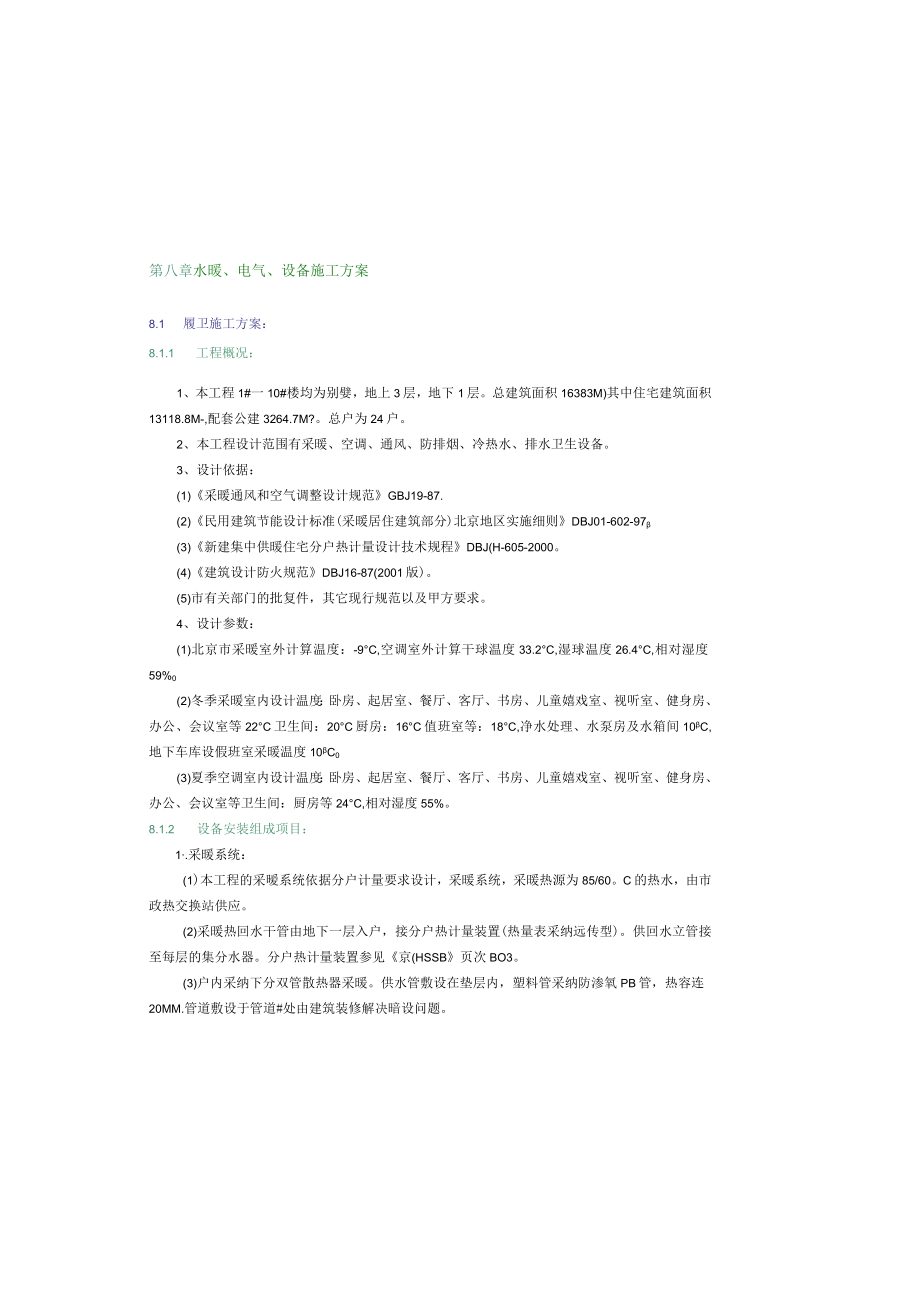

4、章水暖、电气、设备施工方案8.1 履卫施工方案：8.1.1 工程概况：1、本工程1#一10#楼均为别嬖，地上3层，地下1层。总建筑面积16383M)其中住宅建筑面积13118.8M-,配套公建3264.7M?。总户为24户。2、本工程设计范围有采暖、空调、通风、防排烟、冷热水、排水卫生设备。3、设计依据：(1)采暖通风和空气调整设计规范GBJ19-87.(2)民用建筑节能设计标准(采暖居住建筑部分)北京地区实施细则DBJ01-602-97(3)新建集中供暖住宅分户热计量设计技术规程DBJ(H-605-2000。(4)建筑设计防火规范DBJ16-87(2001版)。(5)市有关部门的批复件，其它
5、现行规范以及甲方要求。4、设计参数：(1)北京市采暖室外计算温度：-9C,空调室外计算干球温度33.2C,湿球温度26.4C,相对湿度59%0(2)冬季采暖室内设计温度：卧房、起居室、餐厅、客厅、书房、儿童嬉戏室、视听室、健身房、办公、会议室等22C卫生间：20C厨房：16C值班室等：18C,净水处理、水泵房及水箱间10C,地下车库设假班室采暖温度10C0(3)夏季空调室内设计温度：卧房、起居室、餐厅、客厅、书房、儿童嬉戏室、视听室、健身房、办公、会议室等卫生间：厨房等24C,相对湿度55%。8.1.2 设备安装组成项目：1.采暖系统：(1)本工程的采暧系统依据分户计量要求设计，采暖系统，采暖
6、热源为85/60。C的热水，由市政热交换站供应。(2)采暖热回水干管由地下一层入户，接分户热计量装置(热量表采纳远传型)。供回水立管接至每层的集分水器。分户热计量装置参见京(HSSB页次BO3。(3)户内采纳下分双管散热器采暖。供水管敷设在垫层内，塑料管采纳防渗氧PB管，热容连20MM.管道敷设于管道#处由建筑装修解决暗设问题。d.洗衣机地漏选用专用地漏，卫生间内地漏选用高水封型。7、雨水系统：本次设计图纸只表示内排式雨水管，外排式雨水管平面布置见建筑图。8、消防系统：消火栓系统和自动喷洒系统由地下二层水泵房消防加压设备统加压，室内消防水量储存在地下消防水池和屋顶消防水箱内，室外消防水量由室外
7、管网解决。(I)室内消防系统：室内消防栓用水量20L/S,室外消火栓用水量15L/S,消防压力0.65MPA。消火栓的水枪充溢水柱不小于IO单栓消火栓参见GB99S202/15丙型，消火栓箱700*1800*240、SN65型619水枪、水龙带长度25M、消火栓箱设消防按钮。(2)自动喷火灭火系统：自动喷火灭火系统采纳湿式系统，按中危急级I级设计，用水量26L/S,系统压力045MPA。喷头采纳68C温度级玻璃球直立式喷头，水力警铃设在水泵房的外墙上，和报警阀连接的管道管经为DN20,长度不大于20M。(3)灭火器配置：人防地下室、变配电室、水泵房及消防电梯前室等处配置灭火器爱护，按A、E类火
8、灾中危急等级配置，每具灭火器最小配置级别为5A,每最大爱护面积15寸。灭火器采纳磷酸钱盐干粉灭火器，除水泵房、配电室外其它设在消火栓箱下。(4)其他说明：室内给排水管道的施工，除应遵照建筑给排水及采暖工程施工质量验收规范建筑排水硬聚氯乙烯管道工程技术规程中有关给排水部分执行外，还应符合下列要求：a.室内地平相对标高土0.00,相对于肯定标高值见土建图纸。b.室内给排水管、消防管均以管中心计达到。c.管道长度以“M”计，其余长度均以“MM”计。d.管材及接口方式：(a)给水引入管埋地部分DN75MM者采纳给水承插铸铁管，石棉水泥接口。DNW50MM者采纳热镀锌钢管丝扣连接。(b)明装给水管及户内
9、给水管，热水支管采纳PP-R管，热容连接。（1）水源由市政道路上两路DN150MM供水干管供应。（2）水压依据甲方供应条件，水压按0.2MPA设计。（3）系统设计：各株别壁由室外给水管干脆供水。（4）管材连接及敷设：给水管采纳PP-R管，热容连接。给水进户管采纳热镀锌钢管，丝扣连接。卫生间、厨房的给水立管由建筑装修解决暗设问题。（5）计量：每户远传式水表计量。（6）节水措施：全部卫生间洁具均采纳节水设备。（7）防腐、保温：a.应严格按有关施工规程要求将管道表面除锈合格后方可涂漆。b.埋设管道刷沥青两道（给水铸铁管已做防腐的可不再涂刷沥青Ic.进户明装的给水管须保温，保温做法参照华北标。有保温层
10、的管道应先做防腐，后做保温，给水铸铁管刷防锈漆两道，镀锌钢管被破坏部位补刷防锈一道。镀锌钢管埋地部分须做防腐，刷冷低子一道，石油沥青两道。ci.给水管材料需符合北京建委及北京市防疫站的要求。（8）安装要求：a.管道穿建筑物基础墙、楼板的孔洞和管道墙槽，应协作土建施工预留，设计未注明者应按GBJ242-82采温煦卫生工程施工及验收规范第206条规定的尺寸预留。b.PP-R管支架间距及做法参照专业厂家的技术规程。（9）冲洗、试压见91SB3给水工程统一说明。5、热水系统：（1）生活热水由使馆区换热站供应，供应洗衣机及生活用水。热水管采纳PP-R管，热容连接。（2）直饮水由地下车库内直饮水处理设备供
11、应采纳PP-R管材，热容连接。6、排水系统：（1）室内排水采纳垂力流排至室外。（2）出户后污水先经过小区化粪池后再排至小区的总污水干管。（3）管材连接及敷设：a.重力排水管采纳UPVC塑料管，粘接。出户管采纳建委认可的机制柔性排水铸铁管。b.埋地的排水铸铁管道除锈后，内外先刷冷低子油再刷热沥青道。c.敷设于吊顶内穿越机房的排水管道实行防结露保温措施，采纳聚氨酯外缠玻璃丝布，厚度(6)采暖管道在水压试验完成合格后还应做吹洗试验。条件具备时还应做采暖调试记录。(7)消防系统安装完毕水压试验合格后还应做通水试验合吹洗试验记录。(8)排水管道安装完毕濯水试验合格后还应做通球试压和系统通水试验。(9)卫
12、生洁具安装完毕后要逐个进行通水试验记录。(10)非主控阀门要抽检1璘做水压试验，主控冏门要100%的做单项水压试验。(H)散热器组装后要100%的做单项水压试验。(12)水泵、消防泵、污水泵安装后要做单机试运转试验。(13)生活、消防用的水箱耍做24小时满水试验。(14)气压式水灌应在规范条件内做水压试验。8.1.3 、施工依据：1、本工程设计图纸和设计变更洽商。2、建筑安装分项工程施工工艺规程(DBJOl26-96)3、采温煦卫生工程施工及验收规范(GBJ242-82),4、华北地区建筑设备安装通用图集(91SB-XI(2002)。5、通风和空调工程施工质量验收规范(GB50243-2002
13、)6、质检总站(94)036号文件通知。7、建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)。8、自动喷水灭火系统施工及验收规范(GB50300-2001)9、建筑给水硬聚氯乙烯管道设计和施工验收规程(C=CS41:92)。10、埋地硬聚氯乙烯给水管道工程技术规程(CECS17:2000)11、建筑工程施工质量验收统一标准(GB50300-2001)。12、建筑安装工程资料管理规程(DBJ01-51-2000)o8.1.4 、施工打算：1、技术打算：(1)工长必需熟识施工图纸，明确各种管道、设备的位置、标高、规格、型号、用途、走向及其它管道交叉等状况，发觉问题刚好和设计、监理
14、、甲方联系，并办理变更手续，做好洽商记录，把解决问题的方法编制在技术交底中交给施工班组长。(2)工长必需熟知规范、工艺规程，对建委颁布的文件及集团公司下达的各种技术措施要做到心中有数。(C)自动喷洒系统采纳热镀锌钢管，DNIOOMM者丝扣连接，DN100WM者，采纳沟槽式接口。(d)消火栓给水管采纳镀锌钢管，丝扣连接。(e)地下室排水干管及排水支管采纳机制柔性排水承插铸铁管，股圈挤压螺丝接口。首层及以上卫生间、厨房排水管、冷凝水排水管采纳UPVC管，查接粘接。压力排水管采纳焊接钢管。(5)保温及防腐：a.给水系统的干管、地下排水干管及排水支管，敷设于吊顶内的防结露保温。采纳聚赘酯外缠玻璃丝布，
