1、序号套管名称安装部位固定方式套管材料1柔性防水套管管道穿消防水池混凝 上剪力墙套管需和岫构钢筋绑扎 固定，一次浇筑在堵体 内。钢管、钢板止水翼 环、掾胶阳、法兰 片、蝶检。2柔性密闭防 水套管压力管道穿越人防外 埼套管需和结构钢筋绑扎 固定，一次浇筑在埼体 内。钢管、钢板止水翼 坏、株胶图、法兰 片、螺检。3两侧防护刚性密闭套管压力管道穿越两个防护单元套管需和结构钢筋绑北 固定，一次浇筑在墙体 内.钢管、钢板止水翼 环、法兰片。4刚性密闭套 管压力管道穿越防护单 元内剪力墙处套管需和结构钢筋绑轧 固定，一次浇筑在墙体 内。钢管、钢板止水具 环、法兰片。5刚性防水套 管外墙管道进出户处， 水池管
2、道溢流泄水口 处，管道穿屋面处及 人防车库管道在同一防火分区内处。套管需和结构钢筋绑孔 固定，一次浇筑在堵体 或板内。钢管、钢板、止水乳环6穿楼板钢套 管管道穿越楼板处。套管中部架设钢筋于楼 板上，套管下部水泥砂 浆吊模固定。钢管7穿埼刚性套管道穿剪力墙及后网剪力烯处套管需和姑构钢管套管管径参照下列标准：管径DN15-DN32DN40DN50DN65DN80DNlOODN150套管尺寸577689108133159273管径DN200DN250DN300DN350DN400DN450DN500套管尺寸273325377426480585630(3)套管安装：预留预埋施工方案预留预埋是给排水及采
3、暖专业在主体结构施工中的工作重点。主动协作结构施工，刚好、精确地进行预埋、预留，是保证该专业工程进度和质量的前提和基础。1 .建立预留预埋清单表及消项管理制度：施工准备期间，专业技术人员细致熟悉施工图纸，找出全部预埋预留点，并统一编号，列出各层段协作结构留洞、套管及预埋件清单，并在深化设计的预留预埋图中标注清晰，同时和其他专业沟通，以避开今后安装有冲突、交叉现象，减不必要的返工。施工中洞口、套管接受消项管理。2 .套管预埋(1)依据本工程建筑结构特点，给排水及采暖工程的套管分类以下表：管堵处。钢筋绑扎固定，一次浇筑在埼体内。后砌墙处套管摆放平整后用水泥砂浆砌筑固定.(2)套管制作:严格依据标准
4、图集加工制作防水套管、穿墙套管。套管长度的确定：穿楼板套管长度二楼板厚度+地面装饰厚度+5Omn1；穿墙套管长度=墙厚+墙两面装饰厚度，剪力墙上等同结构厚。密闭套管长度=墙厚+墙两面装饰厚度+80m0制作前专业技术员对结构及建筑做法进行全面了解，弄清墙体的厚度、墙体抹灰的厚度，据此确定套管的长度，然后对班组进行详细的交底。后砌墙穿墙套管安装：对于需安装在后砌噜上的刚性套管，在土建专业在砌筑隔墙时，依据管道深化设计图纸，确定管道安装的标高，位置找准位置，将选择好的套管置于墙体中，校对坐标、标高、平正合格，用砌块找平找正后用水泥砂浆固定，在水泥砂浆凝固的过程中，必需派专人进行看护，防止套管被移动，
5、造成返工的现象的出现。套管在安装前套管应在外壁刷底漆一道，套管内应刷防锈漆两道。套管安装好后，请监理工程师检查验收，合格后做好隐藏记录。3 .楼板孔洞预留：本工程中有很多穿越楼板的管道，特别是卫生间内各种排水管道，需提前进行孔洞的预留，对和这些预留孔洞进行如下方式进行预留：依据管道管径尺寸，制作比管径大两号的钢套管，在套管一端焊上提手，钢套管的长度通常为楼板厚度+300mm.在土建楼板模板铺设完毕，底筋绑扎完毕后，依据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管放在预留的位置，用铁丝将钢套管绑扎好，用铁钉将铁丝钉在模板上，将钢套管紧紧的固定在模板上，钢套管的底部和模板之间不

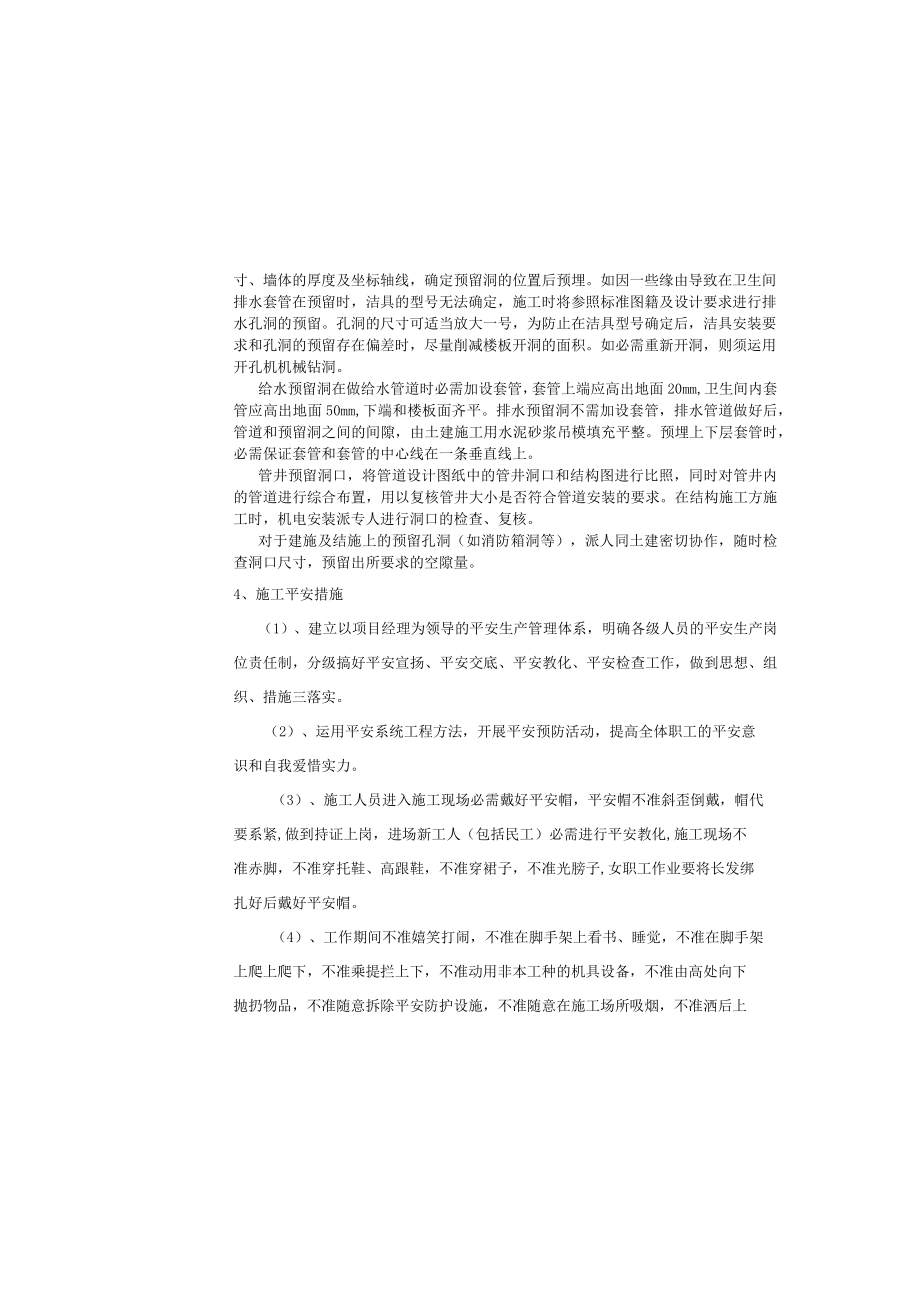

6、留缝隙紧贴牢靠。预埋好后，钢套管内还应放入填料将套管填充溢，防止混凝土浇筑时进入套管内。钢套管在埋设前外壁刷一层脱模剂，待混凝土强度达到可以上人时，便于将套管拔出，将套管清理干净，分类存放以备后用。对于卫生间洁具的排水预留洞，必需依据本工程确定运用的卫生洁具的安装尺岗。(5)、预留套管时不得攀爬柱或剪力墙的钢筋网，高处作业时必需带上平安帽、系上平安带，平安带应高挂低用。(6)、施工前必需结合现场做好书面的平安技术交底，并将平安技术措施交底到每个操作者.寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋。如因一些缘由导致在卫生间排水套管在预留时，洁具的型号无法确定，施工时将参照标准图籍及设计要求进
7、行排水孔洞的预留。孔洞的尺寸可适当放大一号，为防止在洁具型号确定后，洁具安装要求和孔洞的预留存在偏差时，尽量削减楼板开洞的面积。如必需重新开洞，则须运用开孔机机械钻洞。给水预留洞在做给水管道时必需加设套管，套管上端应高出地面20mm,卫生间内套管应高出地面50mm,下端和楼板面齐平。排水预留洞不需加设套管，排水管道做好后，管道和预留洞之间的间隙，由土建施工用水泥砂浆吊模填充平整。预埋上下层套管时，必需保证套管和套管的中心线在一条垂直线上。管井预留洞口，将管道设计图纸中的管井洞口和结构图进行比照，同时对管井内的管道进行综合布置，用以复核管井大小是否符合管道安装的要求。在结构施工方施工时，机电安装
8、派专人进行洞口的检查、复核。对于建施及结施上的预留孔洞（如消防箱洞等），派人同土建密切协作，随时检查洞口尺寸，预留出所要求的空隙量。4、施工平安措施（1）、建立以项目经理为领导的平安生产管理体系，明确各级人员的平安生产岗位责任制，分级搞好平安宣扬、平安交底、平安教化、平安检查工作，做到思想、组织、措施三落实。（2）、运用平安系统工程方法，开展平安预防活动，提高全体职工的平安意识和自我爱惜实力。（3）、施工人员进入施工现场必需戴好平安帽，平安帽不准斜歪倒戴，帽代要系紧,做到持证上岗，进场新工人（包括民工）必需进行平安教化,施工现场不准赤脚，不准穿托鞋、高跟鞋，不准穿裙子，不准光膀子,女职工作业要将长发绑扎好后戴好平安帽。（4）、工作期间不准嬉笑打闹，不准在脚手架上看书、睡觉，不准在脚手架上爬上爬下，不准乘提拦上下，不准动用非本工种的机具设备，不准由高处向下抛扔物品，不准随意拆除平安防护设施，不准随意在施工场所吸烟，不准洒后上
