大体积混凝土施工方法.docx

上传人:p** 文档编号:229277 上传时间:2023-04-18 格式:DOCX 页数:3 大小:16.25KB
下载 相关 举报
大体积混凝土施工方法.docx_第1页
第1页 / 共3页

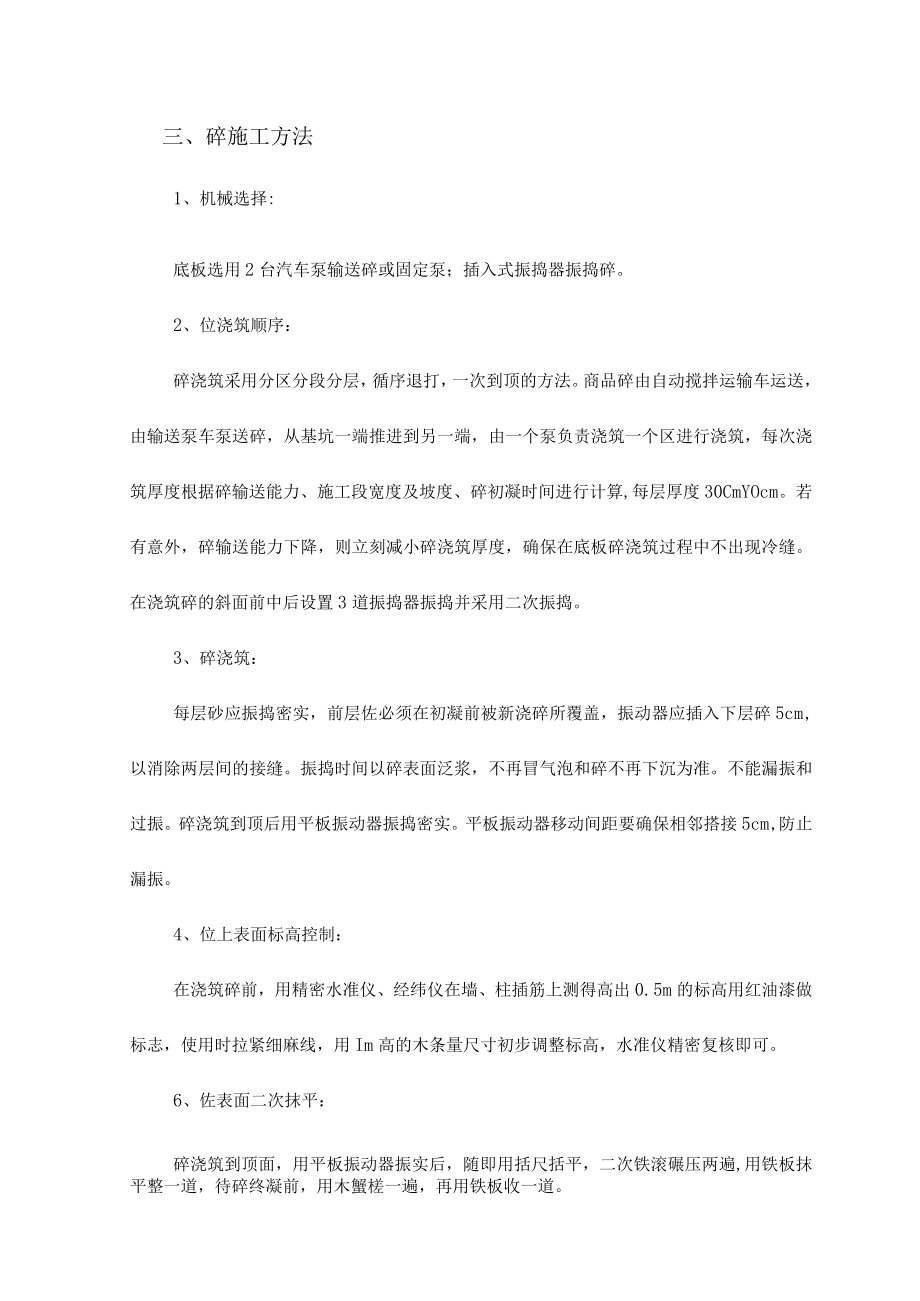

大体积混凝土施工方法.docx_第2页
第2页 / 共3页

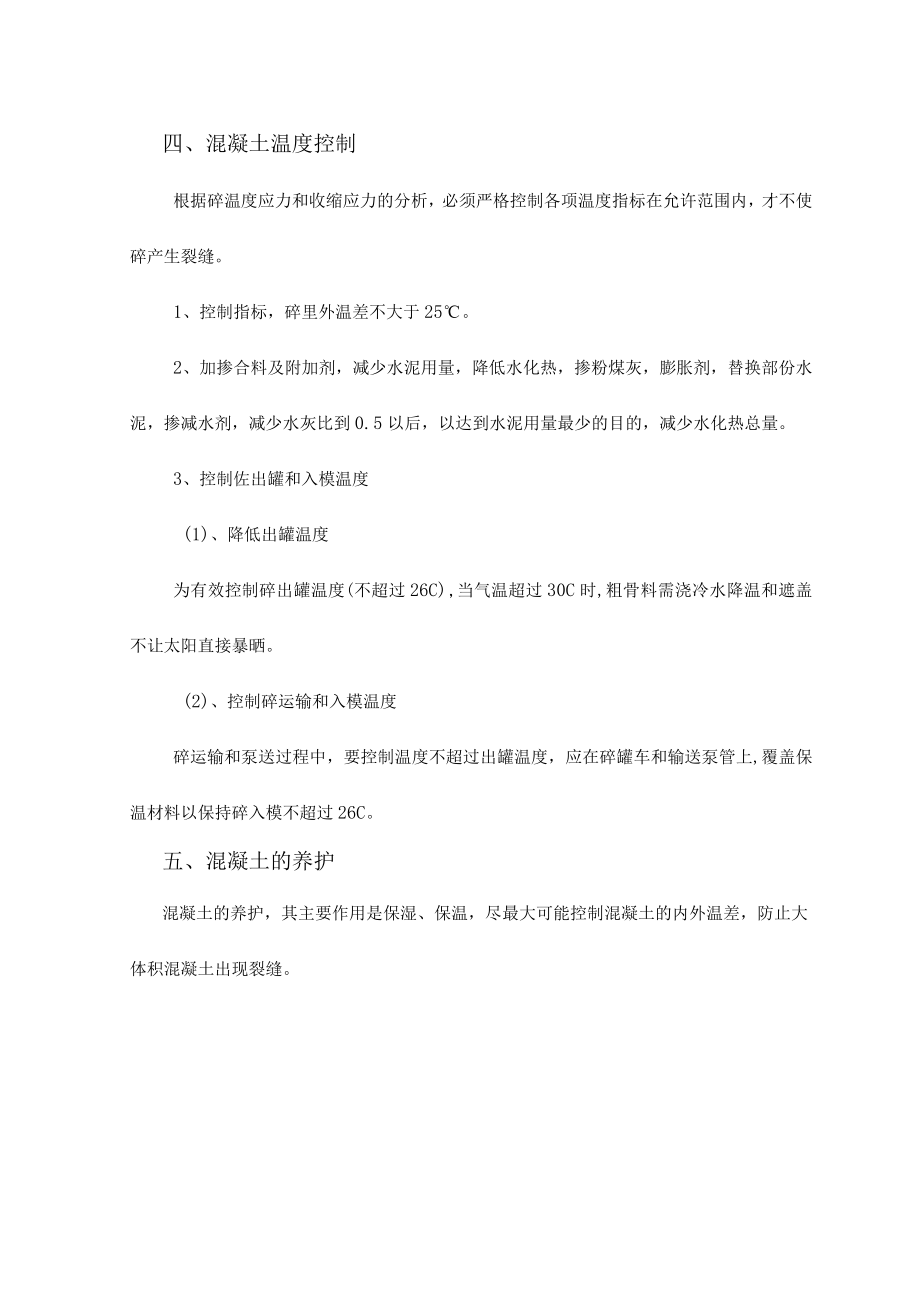

大体积混凝土施工方法.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《大体积混凝土施工方法.docx》由会员分享,可在线阅读,更多相关《大体积混凝土施工方法.docx(3页珍藏版)》请在第壹文秘上搜索。

1、大体积混凝土施工方法为确保碎的施工质量,施工前除必须认真熟悉设计图纸,做到必须严格按设计要求和施工规范组织施工外,必须采取特殊的技术措施方能确保碎的施工质量。一、税关键技术措施1、按设计要求的碎强度和抗渗等级,严格选用碎的最佳配合比,并根据以往施工经验进行优化。2、为减少水泥的水化热,拟选用32.5口普通硅酸盐水泥配制碎,控制水的用量,同时掺加适量UEA微膨胀剂。3、使用洁净的中粗骨料,即选用粒径较大(525mm),级配良好含泥量小于1%的石子和含泥量小于2%的中粗砂;掺加磨细I级粉煤灰掺合料,以代替部分水泥;掺加适量木质磺酸钙或同类性质减水剂;降低水灰比,控制坍落度。4、严格控制碎出机温度及

2、浇筑温度,使用商品税前,向供应商事先提出要求。为降低碎的入模温度,本公司将严格要求商品碎供应站控制石子和水的温度,高温天气砂石堆场全部搭设设简易遮阳棚并定时淋水降温,必要时用冰水冲洗骨料。5、加强养护措施:砂浇好之后12小时内,在碎表面覆盖一层塑料薄膜和一层草袋,控制碎表面与碎内部之间的温度差不超过25。二、碎施工准备1、对商品税供应商进行统一的技术交底。外加剂单独计量,原材料储备是否足量,确保连续供应。要求原材料、外加剂均采用电子计量、微机控制,自动上料。2、碎拌制时,对碎厂家进行监控,派驻技术人员对碎生产厂家的原料的质量、坍落度供应速度进行跟踪检查,记录,确保供应的连续、匀速,质量的稳定。

3、3、准备充足的施工机械,除现场实际使用的施工机械外,准备足够的备用设施,至少配备一台备用碎输送泵。三、碎施工方法1、机械选择:底板选用2台汽车泵输送碎或固定泵;插入式振捣器振捣碎。2、位浇筑顺序:碎浇筑采用分区分段分层,循序退打,一次到顶的方法。商品碎由自动搅拌运输车运送,由输送泵车泵送碎,从基坑一端推进到另一端,由一个泵负责浇筑一个区进行浇筑,每次浇筑厚度根据碎输送能力、施工段宽度及坡度、碎初凝时间进行计算,每层厚度30CmYOcm。若有意外,碎输送能力下降,则立刻减小碎浇筑厚度,确保在底板碎浇筑过程中不出现冷缝。在浇筑碎的斜面前中后设置3道振捣器振捣并采用二次振捣。3、碎浇筑:每层砂应振捣

4、密实,前层佐必须在初凝前被新浇碎所覆盖,振动器应插入下层碎5cm,以消除两层间的接缝。振捣时间以碎表面泛浆,不再冒气泡和碎不再下沉为准。不能漏振和过振。碎浇筑到顶后用平板振动器振捣密实。平板振动器移动间距要确保相邻搭接5cm,防止漏振。4、位上表面标高控制:在浇筑碎前,用精密水准仪、经纬仪在墙、柱插筋上测得高出0.5m的标高用红油漆做标志,使用时拉紧细麻线,用Im高的木条量尺寸初步调整标高,水准仪精密复核即可。6、佐表面二次抹平:碎浇筑到顶面,用平板振动器振实后,随即用括尺括平,二次铁滚碾压两遍,用铁板抹平整一道,待碎终凝前,用木蟹槎一遍,再用铁板收一道。四、混凝土温度控制根据碎温度应力和收缩

5、应力的分析,必须严格控制各项温度指标在允许范围内,才不使碎产生裂缝。1、控制指标,碎里外温差不大于25。2、加掺合料及附加剂,减少水泥用量,降低水化热,掺粉煤灰,膨胀剂,替换部份水泥,掺减水剂,减少水灰比到0.5以后,以达到水泥用量最少的目的,减少水化热总量。3、控制佐出罐和入模温度(1)、降低出罐温度为有效控制碎出罐温度(不超过26C),当气温超过30C时,粗骨料需浇冷水降温和遮盖不让太阳直接暴晒。(2)、控制碎运输和入模温度碎运输和泵送过程中,要控制温度不超过出罐温度,应在碎罐车和输送泵管上,覆盖保温材料以保持碎入模不超过26C。五、混凝土的养护混凝土的养护,其主要作用是保湿、保温,尽最大可能控制混凝土的内外温差,防止大体积混凝土出现裂缝。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 施工组织

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
