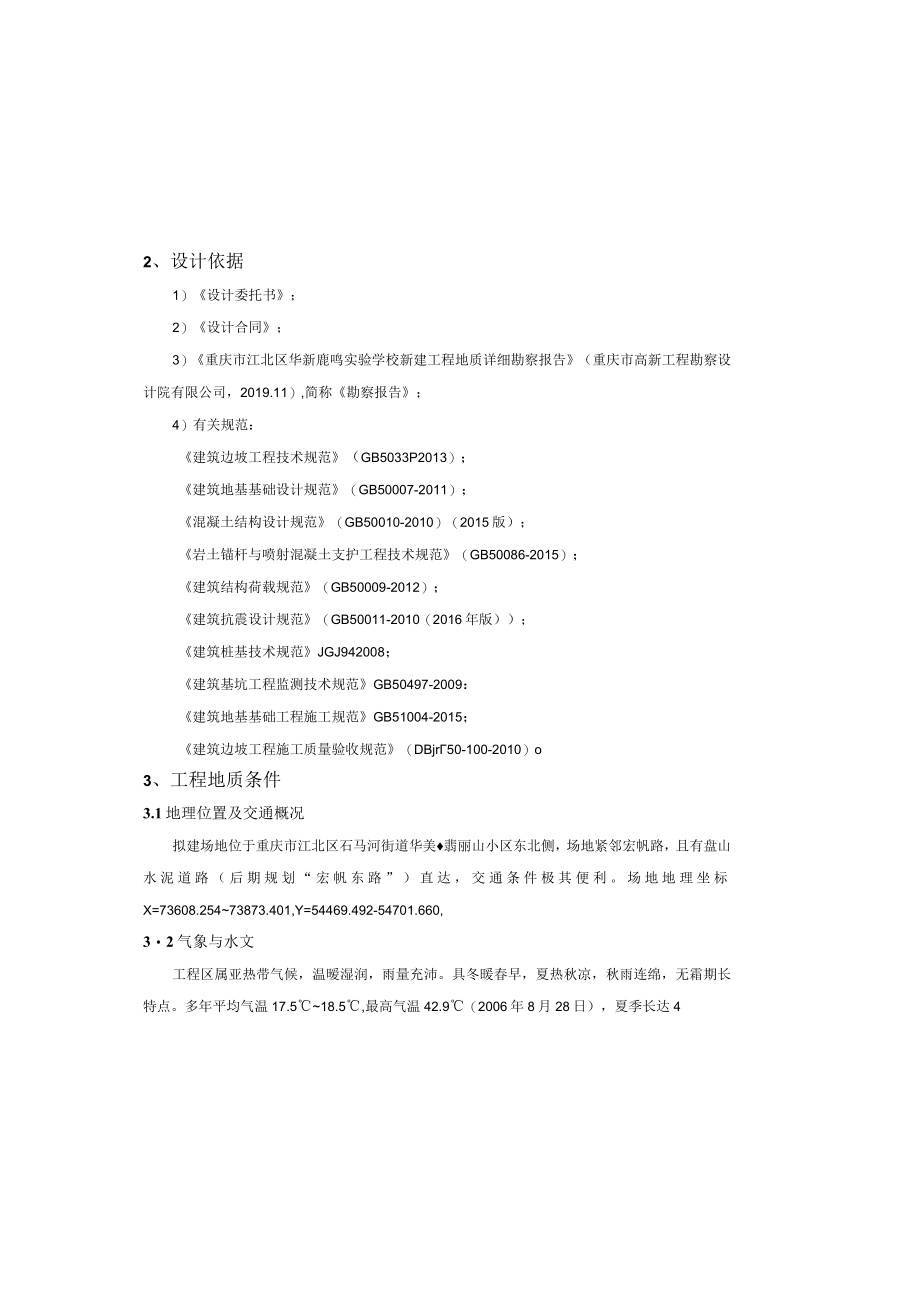

1、2、设计依据1）设计委托书；2）设计合同；3）重庆市江北区华新鹿鸣实验学校新建工程地质详细勘察报告（重庆市高新工程勘察设计院有限公司，2019.11）,简称勘察报告；4）有关规范：建筑边坡工程技术规范（GB5033P2013）；建筑地基基础设计规范（GB50007-2011）；混凝土结构设计规范（GB50010-2010）（2015版）；岩土锚杆与喷射混凝土支护工程技术规范（GB50086-2015）；建筑结构荷载规范（GB50009-2012）；建筑抗震设计规范（GB50011-2010（2016年版）；建筑桩基技术规范JGJ942008；建筑基坑工程监测技术规范GB50497-2009：建
2、筑地基基础工程施工规范GB51004-2015；建筑边坡工程施工质量验收规范（DBjr50-100-2010）o3、工程地质条件3.1地理位置及交通概况拟建场地位于重庆市江北区石马河街道华美翡丽山小区东北侧，场地紧邻宏帆路，且有盘山水泥道路（后期规划“宏帆东路”）直达，交通条件极其便利。场地地理坐标X=73608.25473873.401,Y=54469.492-54701.660,32气象与水文工程区属亚热带气候，温暧湿润，雨量充沛。具冬暖春早，夏热秋凉，秋雨连绵，无霜期长特点。多年平均气温17.518.5,最高气温42.9（2006年8月28日），夏季长达4实验学校新建工程东侧边坡支护工程

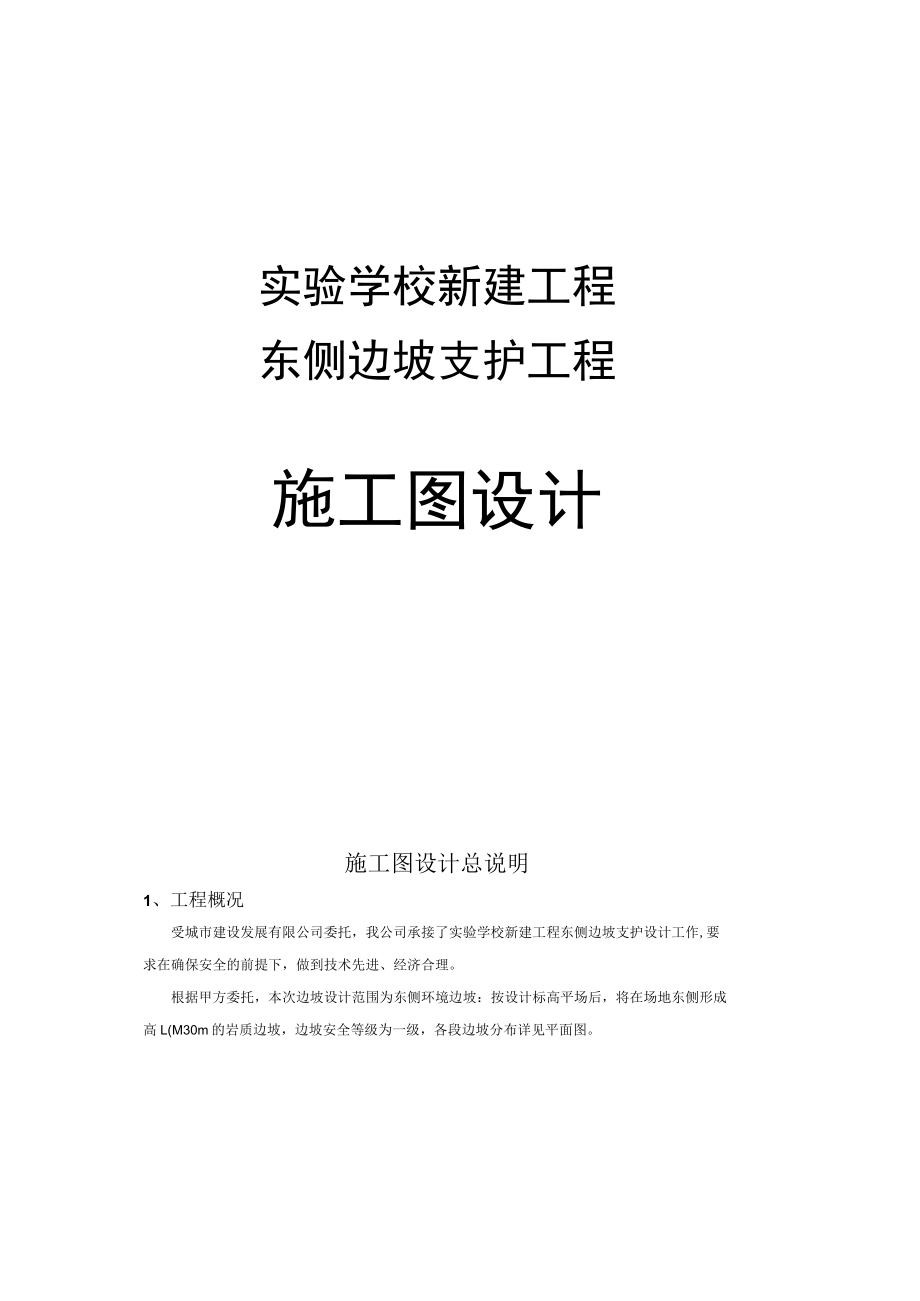

3、施工图设计施工图设计总说明1、工程概况受城市建设发展有限公司委托，我公司承接了实验学校新建工程东侧边坡支护设计工作,要求在确保安全的前提下，做到技术先进、经济合理。根据甲方委托，本次边坡设计范围为东侧环境边坡：按设计标高平场后，将在场地东侧形成高L(M30m的岩质边坡，边坡安全等级为一级，各段边坡分布详见平面图。层面结合很差，为软弱结构面。地表出露基岩有侏罗系中统沙溪庙组泥岩、砂岩。工程区内无断层通过。经工程地质调查及钻探揭露，岩体中主要发育2组构造裂隙：裂隙LI：210/70,间距0.31.3m,走向延伸小于5m,无充填或见少量钙质、岩屑充填，倾向延伸1.05.0m,微张，裂面较平直，结合程
4、度很差，属软弱结构面。裂隙L2：110N75,间距0.42.1m,走向延伸小于5m,无充填或见少量钙质、岩屑充填，倾向延伸1.55.0m,微张，裂面平直，结合程度很差，属软弱结构面。场地内未见其他构造迹线，构造作用对拟建场地影响小，地质构造简单。3.5 地层岩性根据勘察报告成果资料，场地地层岩性主要有第四系全新统人工填土层(QT)、残坡积层红粘土(Q产d)覆盖，下伏基岩为侏罗系中统沙溪庙组(J2S)泥岩及砂岩组成，现由新到老分述如下：351第四系全新统(Q。(1)素填土(QJD：杂色，主要由砂、泥岩碎块石、粘性土组成，含少量的其他杂物,硬杂物含量约占全重的25%50%,粒径一般2040Omm不
5、等，最大可达1500mm,结构松散稍密，稍湿，机械抛填堆积，未压实，堆填时间510年不等。该层在场地分布极为广泛，场地西侧和北西侧最厚，场地东侧最薄，局部岩石已出露，钻探揭露厚度00m373m(2)粉质粘土(QJE):灰褐色，以粘粒及粉粒为主，含少量角砾，可塑，干强度中等,韧性中等，切口稍有光泽，无摇震反应。该层在场地零星分布，钻探揭露厚度2.6m4.9m。352侏罗系中统沙溪庙组(Jzs)(1)泥岩(J2S-Ms):紫红色、暗紫红色，主要由粘土矿物组成，泥质结构，中厚层状构造，偶夹薄层砂岩，局部含砂质较重，常可见灰绿色砂泥质条带或团斑。强风化层裂隙发育,岩芯呈碎块状，手捏易碎；中风化层岩芯较
6、完整，多呈短柱状、柱状，局部破碎呈碎块状，锤击声哑。岩体结构类型为层状结构，互层规律为不等厚层，结合程度差。该层整个场地广泛分布，为本场地主要岩层。个月以上。多年平均降雨量1094.6mm,最大年降雨量1378.3mm（1968年），最小年降雨量783.2mm（1961年），降雨一般集中在59月，占全年降雨量的2/3。年平均风速L3Vs,最大风速（10分钟平均）26.7Vs（1958年5月10日），实测极大风速270ms（1961年8月4日），最大静风频率7%（1月份），平均风速3.4nVs.据现场调查，场地西侧翡丽山基坑中可见场地边坡泄水孔（西南角）有明显水流流出；据现场访问，其水流量随季节
7、性降雨变化明显，若持续性干旱，水流会出现断流。根据勘察收集原始地形图资料（2006年），场地原始地形两侧高，中间低，中部原始地形冲沟及洼地发育，原洼地处多修建为鱼塘。原始的鱼塘水位基准面标高272.03-286.20m不等。除此之外,场地内地表未见池塘、河流等明显地表水体及地下水。3.6 地形域据2006年原始地形图资料反映，拟建场地原地貌属构造浅丘剥蚀地貌，地势整体呈现出中间低，两侧高的斜坡-沟谷地形，冲沟及洼地发育，斜坡地段主要为林地或旱地，洼地区多为鱼塘。在城市建设过程中，伴随人工开挖、弃土回填而形成现状地形。整体而言，场地现状地势中间高，四周低，高程在281.48315.13m,相对高
8、差约33.65m,四周大多形成环境边坡。其中，西南侧、西北侧与华美翡丽山小区、加油站形成约627.54m土质边坡，坡角2747之间，已分阶放坡,部分已采用喷浆护坡处理:南侧1#路建设经过开挖形成1518m高的土质边坡、岩土质混合边坡，坡角2532之间，已分阶放坡；东北侧与低处盘山水泥路形成57m高的土质边坡（65m长），坡角3237之间；东侧与低处盘山水泥路形成59m高的岩质边坡、岩土质混合边坡，坡角多为3852,局部最大为67。总体上，工程区地形、地貌较复杂。3.7 地质构造据1:5万区域地质资料，拟建场地构造位置位于磁器口向斜东翼，岩层单斜产出。现场测得岩层倾向介于287310,倾角：15
9、29,优势产状296/25。，岩层层面裂隙较平直，微张，局部有钙质薄膜或粘上充填，延伸长度2.07.0m,裂隙间距3.05.0m,节性变化明显。工程区地下水类型按其赋存条件可分为第四系孔隙水和浅部基岩裂隙水；孔隙水主要赋存于素填土中，主要受大气降水补给，具雨季大、旱季小的特点；基岩裂隙水主要赋存于砂、泥岩裂隙中，受大气降雨和上覆孔隙水的补给。场地现状地势呈东高西低的形态，而据原始地形图资料（2006年），场地原始地形为中间低，两侧高的斜坡-沟谷地形，冲沟及洼地发育，中部冲沟、洼地区为场地内原始地形低洼处。平场后原始冲沟、洼地地段填土厚度较大，具备良好赋水条件，受大气降雨补给易于地下水的汇集。大
10、气降雨后，雨水沿现状地形向场地西侧低洼处排泄，排泄不及时雨水下渗，向原始冲沟、洼地处汇集，并沿冲沟向场地西北侧最低处进行排泄。但由于原始洼地区不利于地下水快速排泄，当蒸发量较小，补给量较大时，便可能在原始洼地处形成临时性或半永久性积水。根据地区经验场地填土渗透系数k=7.9md（经验值），粉质粘土k=0.079Vd（经验值），强风化基岩k=25md（经验值），砂岩k=0.8md（经验值），泥岩k=0.005md（经验值综上所述，场地内地下水总体排泄条件良好，在连续降雨补给时，将在原始冲沟、洼地所在地段的土层和基岩强风化带中赋存上层滞水；原始地形洼地处受大气降水影响，降水不易排泄，极有可能形成临
11、时性或较长时间积水，水位变化不一，受季节性降雨影响变化明显。拟建篮球馆，报告厅可能置于原始洼地区，可能存在临时性或半永久性积水，基坑开挖或进行桩基础施工时，易导致基坑、桩孔垮塌，影响基坑和桩基施工安全，影响桩孔成孑地量，建议加强排水措施，必要时可采用水下混凝土浇筑；建议地下车库底设置排水盲沟和集水井,且应做好地下车库隔水、排水及防渗工作。建议后期施工阶段加强地下水监测及参数实测校核，若发现与勘察出入较大时应通知勘察设计单位现场处理。3.8不良地质现象及地质灾害根据现场调查，场区内及其周边未见滑坡、危岩、泥石流、断层破碎带、岩溶等不良工程地质现象，也未见暗埋河道、沟浜、墓穴、碉室等对工程不利的埋
12、藏物。（2）砂岩（J2s-Ss）:灰色、灰白色，矿物成分以长石、云母、石英等组成，泥质组分含量差异性较大，多富集呈纹层状夹于砂岩中，中细粒结构，钙泥质胶结，中厚层状构造。强风化层风化裂隙发育，岩芯呈碎块状，手捏易碎；中风化层岩芯较完整，呈短柱状、柱状，锤击声不清脆。场地内砂岩多呈夹层和透镜体，为本场地次要岩层。3.6 基岩顶面及基岩风化带特征场地地貌属构造浅丘剥蚀地貌，斜坡-沟谷地形，冲沟及洼地发育，基岩面形态与原始地形基本一致，洼地区土层相对较厚，斜坡部位的基岩面随地形起伏，总体向场地西侧倾斜。按工程地质勘察规范（DBJ50Q3-2016）,将场地揭露范围内的基岩划分为强风化带和中等风化带。
13、强风化带：风化裂隙发育，岩芯破碎，多呈碎块状，岩质软。钻孔揭露强风化带厚度为0.50m5.00mo中等风化带：裂隙部分较发育，岩芯多呈柱状、短柱状，少许块状，岩芯较完整，岩质较硬。各孔均有揭露，未揭穿。3.7 水文地质条件据钻探成果资料表明，场地内出露土层主要为素填土（QT）、粉质粘土（QfW）层，基岩主要为泥岩（J2S-MsM砂岩（J2S-Ss）o素填土层松散-稍密，孔隙性好，渗透率高，属透（含）水层；粉质粘土（QJa）层为相对隔水层，下伏基岩主要为砂岩和泥岩互层，其中，泥岩为场地的主要岩层，广泛分布，其透水性差，为相对的隔水层；砂岩为场地内次要岩层，为相对透水层，但场地内分布较少，且少有厚
14、度大、分布稳定层段，加之其构造裂隙不发育，及泥岩隔水作用，亦不利于地下水的富集。综上，场地总体赋水条件一般，可能在填土层中形成上层滞水。据现场调查访问，场地内及周边未见明显地表水，施工期间场地西南角翡丽山基坑泄水孔中见有水流流出，流量较大；经现场访问，该出水点水流量变化受季节性降雨变化明显，干旱天气会出现断流。由此可见，场地内地表水体不发育，地下水主要受大气降水补给，季4、岩土与锚固体极限粘结强度（M30）标准值：粉质黏土50kPa：中风化泥岩取36OkPa;中风化砂岩取900kPa.5、边坡放坡坡率：（1）在无不利外倾结构面的前提条件下，放坡坡率如下：临时放坡坡率：土质边坡1:1.5,强风化
15、岩层及中风化岩层：1:0.5；永久放坡坡率：土质边坡1:20,弓虽风化岩层：1:10,中风化岩层：1:0.75。（2）当有不利外倾结构面的前提条件下，顺不利外倾结构面放坡。6、土体水平抗力系数的比例系数m：素填上取8MNn,粉质黏土取18MN/mt5、边坡稳定性评价根据对各段边坡稳定性分析及计算（计算过程详见计算书），结果表明：1、AB段边坡：长约17.8m,坡向303,开挖后将形成高约12.0m13.0m的岩质边坡,边坡安全等级为一级；边坡在开挖形成临空面后，易发生沿岩层层面滑动破坏。2、BCDEF段边坡：长约154.9m,坡向265,开挖后将形成高约IOm130m的岩质边坡，边坡安全等级为一级；边坡在开挖形成临空面后，易发生沿岩层层面滑动破坏。6、支护方案及分项工程设计6.1 支护方案1、根据各段边坡破坏模式及特点，同时考虑结合未来规划道路，综合考虑，边坡支护方案布置如下：I）ABC段边坡支护长度约50.0m,坡高1113.0m,岩质边坡，结合未来规划道路设计标高，支挡措施主要采取A型抗滑桩+马道+板肋式锚索挡墙，由3、4、19、22剖面控制；2） CD段边坡支护长度约43.5m,坡高7010.3m,岩质边坡，结合未来规划道路设计标高，支挡措施主要采取坡率法放坡+马道+板肋式
