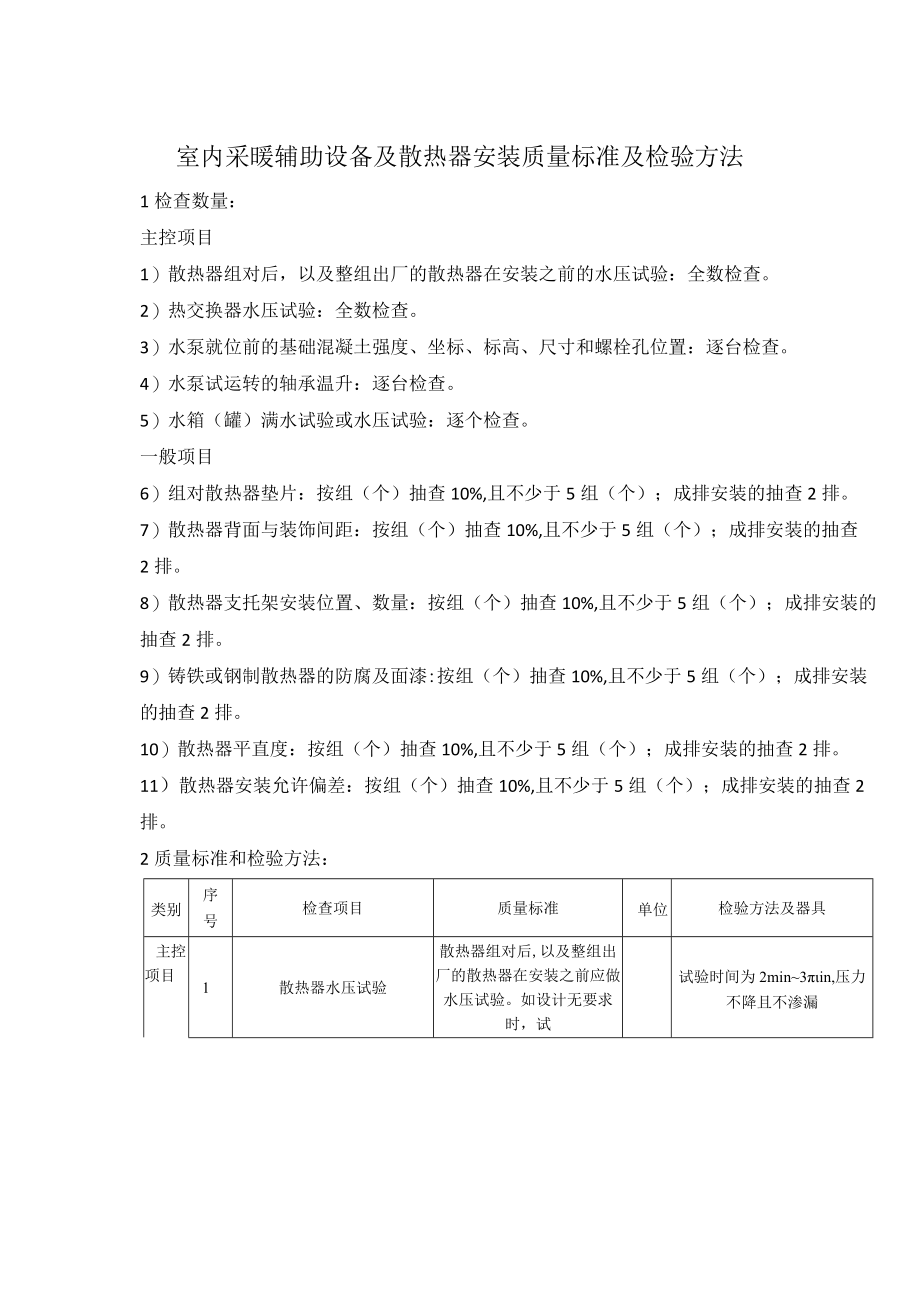

1、室内采暖辅助设备及散热器安装质量标准及检验方法1检查数量：主控项目1）散热器组对后，以及整组出厂的散热器在安装之前的水压试验：全数检查。2）热交换器水压试验：全数检查。3）水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置：逐台检查。4）水泵试运转的轴承温升：逐台检查。5）水箱（罐）满水试验或水压试验：逐个检查。一般项目6）组对散热器垫片：按组（个）抽查10%,且不少于5组（个）；成排安装的抽查2排。7）散热器背面与装饰间距：按组（个）抽查10%,且不少于5组（个）；成排安装的抽查2排。8）散热器支托架安装位置、数量：按组（个）抽查10%,且不少于5组（个）；成排安装的抽查2排。9）铸铁

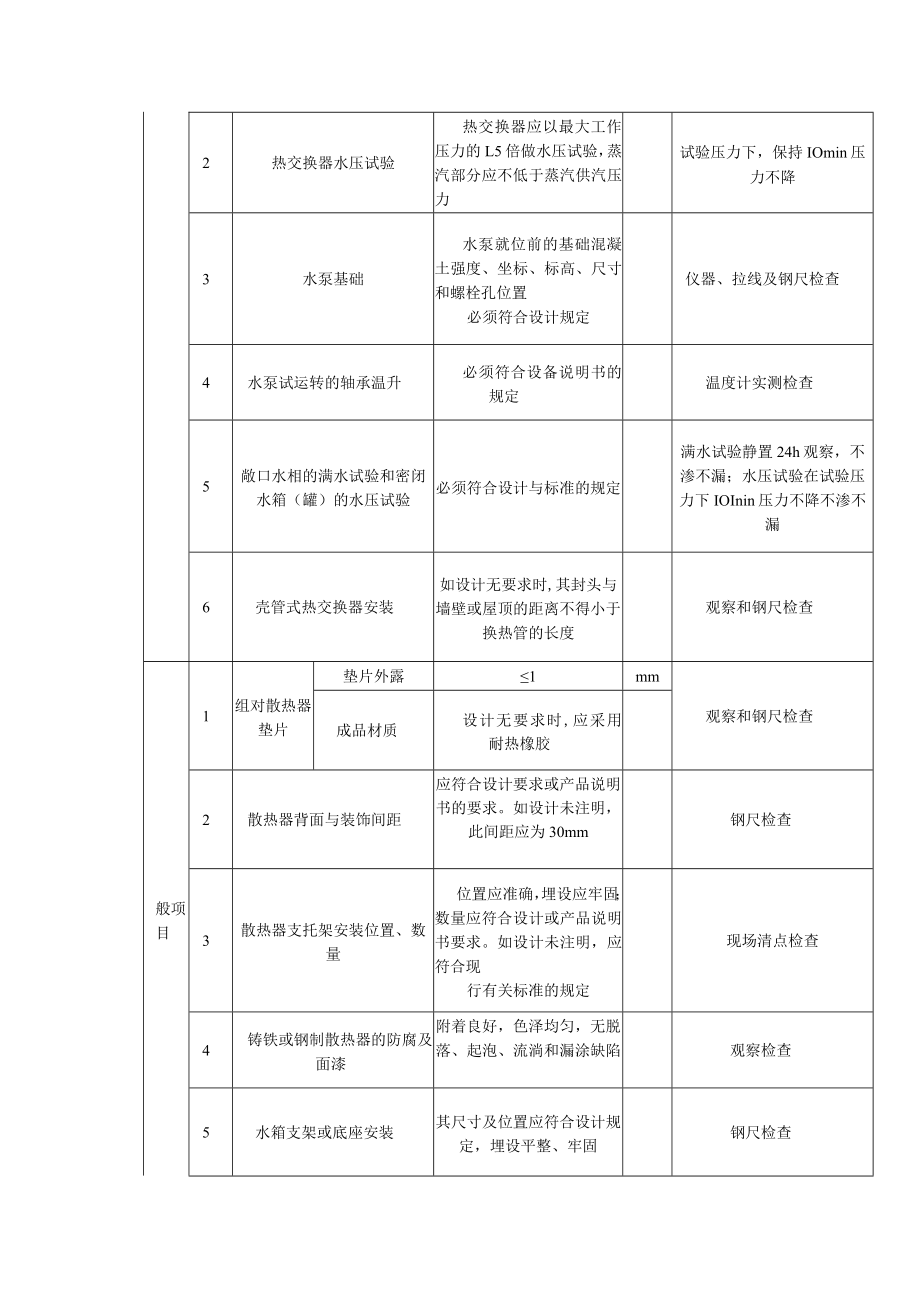

2、或钢制散热器的防腐及面漆:按组（个）抽查10%,且不少于5组（个）；成排安装的抽查2排。10）散热器平直度：按组（个）抽查10%,且不少于5组（个）；成排安装的抽查2排。11）散热器安装允许偏差：按组（个）抽查10%,且不少于5组（个）；成排安装的抽查2排。2质量标准和检验方法：类别序号检查项目质量标准单位检验方法及器具主控项目1散热器水压试验散热器组对后,以及整组出厂的散热器在安装之前应做水压试验。如设计无要求时，试试验时间为2min3in,压力不降且不渗漏2热交换器水压试验热交换器应以最大工作压力的L5倍做水压试验，蒸汽部分应不低于蒸汽供汽压力试验压力下，保持IOmin压力不降3水泵基础水
3、泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定仪器、拉线及钢尺检查4水泵试运转的轴承温升必须符合设备说明书的规定温度计实测检查5敞口水相的满水试验和密闭水箱（罐）的水压试验必须符合设计与标准的规定满水试验静置24h观察，不渗不漏；水压试验在试验压力下IOInin压力不降不渗不漏6壳管式热交换器安装如设计无要求时,其封头与墙壁或屋顶的距离不得小于换热管的长度观察和钢尺检查般项目1组对散热器垫片垫片外露1mm观察和钢尺检查成品材质设计无要求时,应采用耐热橡胶2散热器背面与装饰间距应符合设计要求或产品说明书的要求。如设计未注明，此间距应为30mm钢尺检查3散热器支托架安装位置

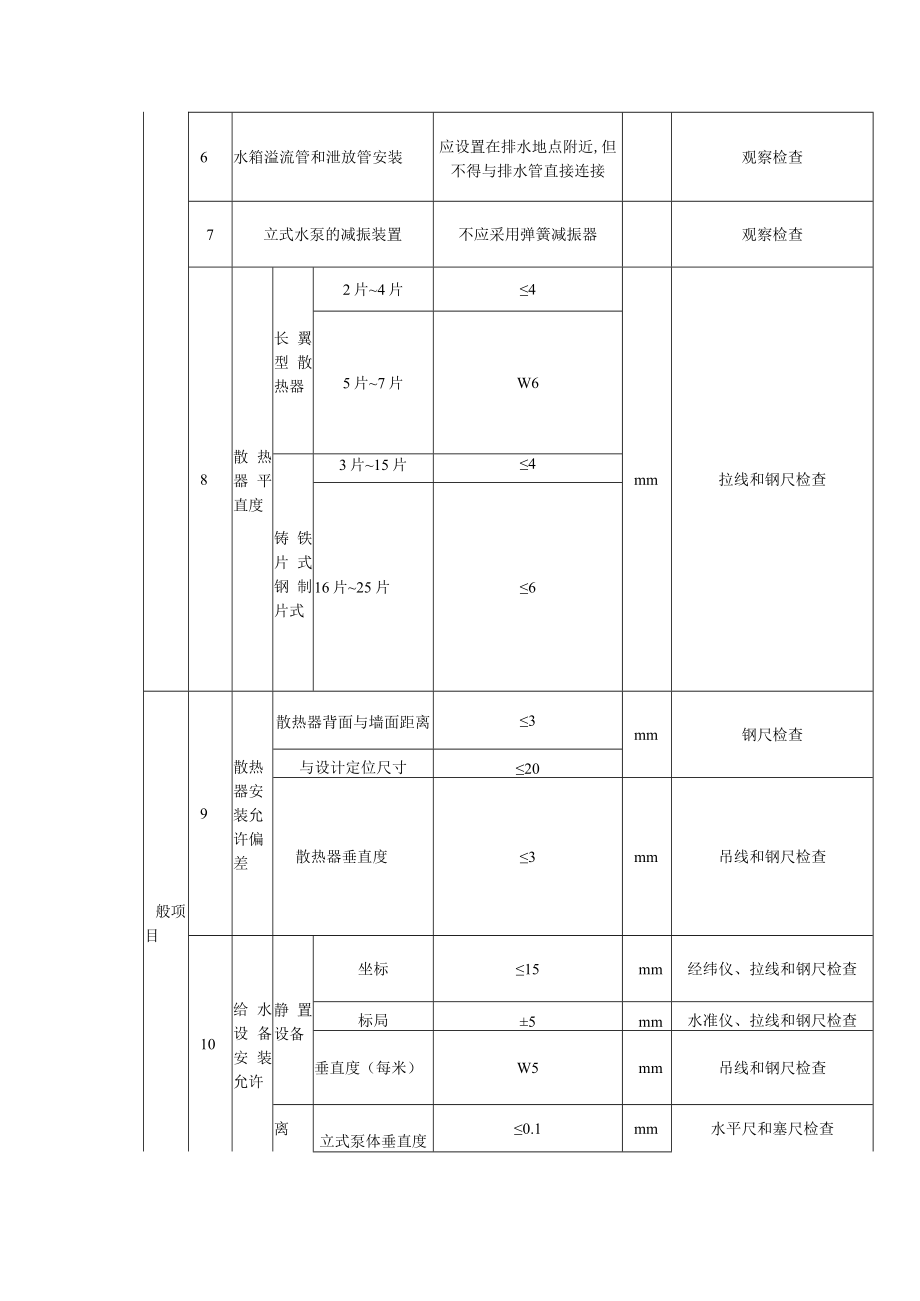

4、、数量位置应准确，埋设应牢固；数量应符合设计或产品说明书要求。如设计未注明，应符合现行有关标准的规定现场清点检查4铸铁或钢制散热器的防腐及面漆附着良好，色泽均匀，无脱落、起泡、流淌和漏涂缺陷观察检查5水箱支架或底座安装其尺寸及位置应符合设计规定，埋设平整、牢固钢尺检查6水箱溢流管和泄放管安装应设置在排水地点附近,但不得与排水管直接连接观察检查7立式水泵的减振装置不应采用弹簧减振器观察检查8散热器平直度长翼型散热器2片4片4mm拉线和钢尺检查5片7片W6铸铁片式钢制片式3片15片416片25片6般项目9散热器安装允许偏差散热器背面与墙面距离3mm钢尺检查与设计定位尺寸20散热器垂直度3mm吊线和钢尺检查10给水设备安装允许静置设备坐标15mm经纬仪、拉线和钢尺检查标局5mm水准仪、拉线和钢尺检查垂直度（每米）W5mm吊线和钢尺检查离立式泵体垂直度0.1mm水平尺和塞尺检查偏差心式水泵卧式泵体水平度0.1nun联轴器同心度轴向倾斜0.8mm在联轴器互相垂直的四个位置上用水准仪、百分表或测微螺钉和塞尺检查径向位移O.1mm11管道及设备保温层厚度-0.056+0.1mm钢针刺入检查平*度卷材5mm靠尺和楔形塞尺检查涂抹10mm
