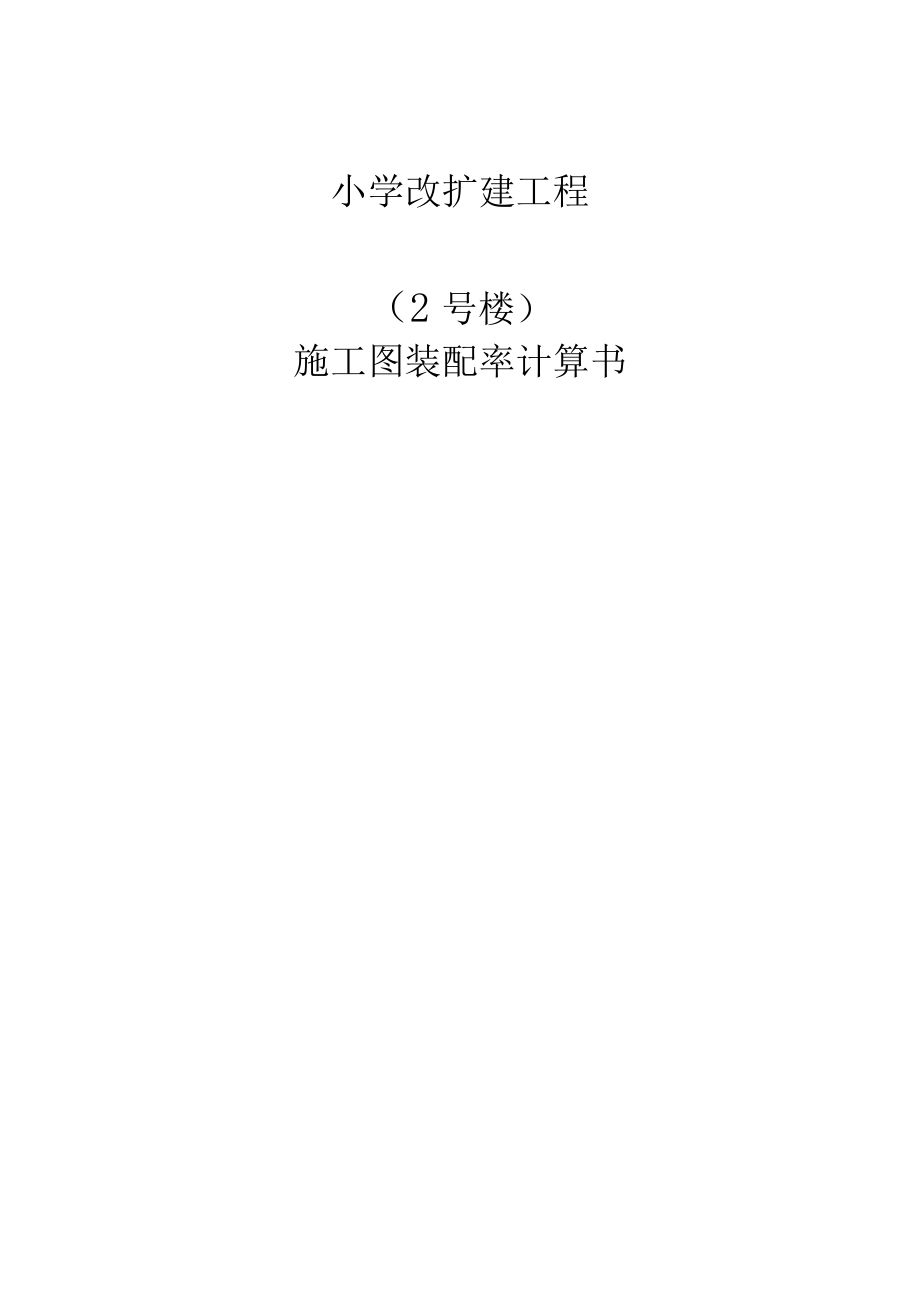

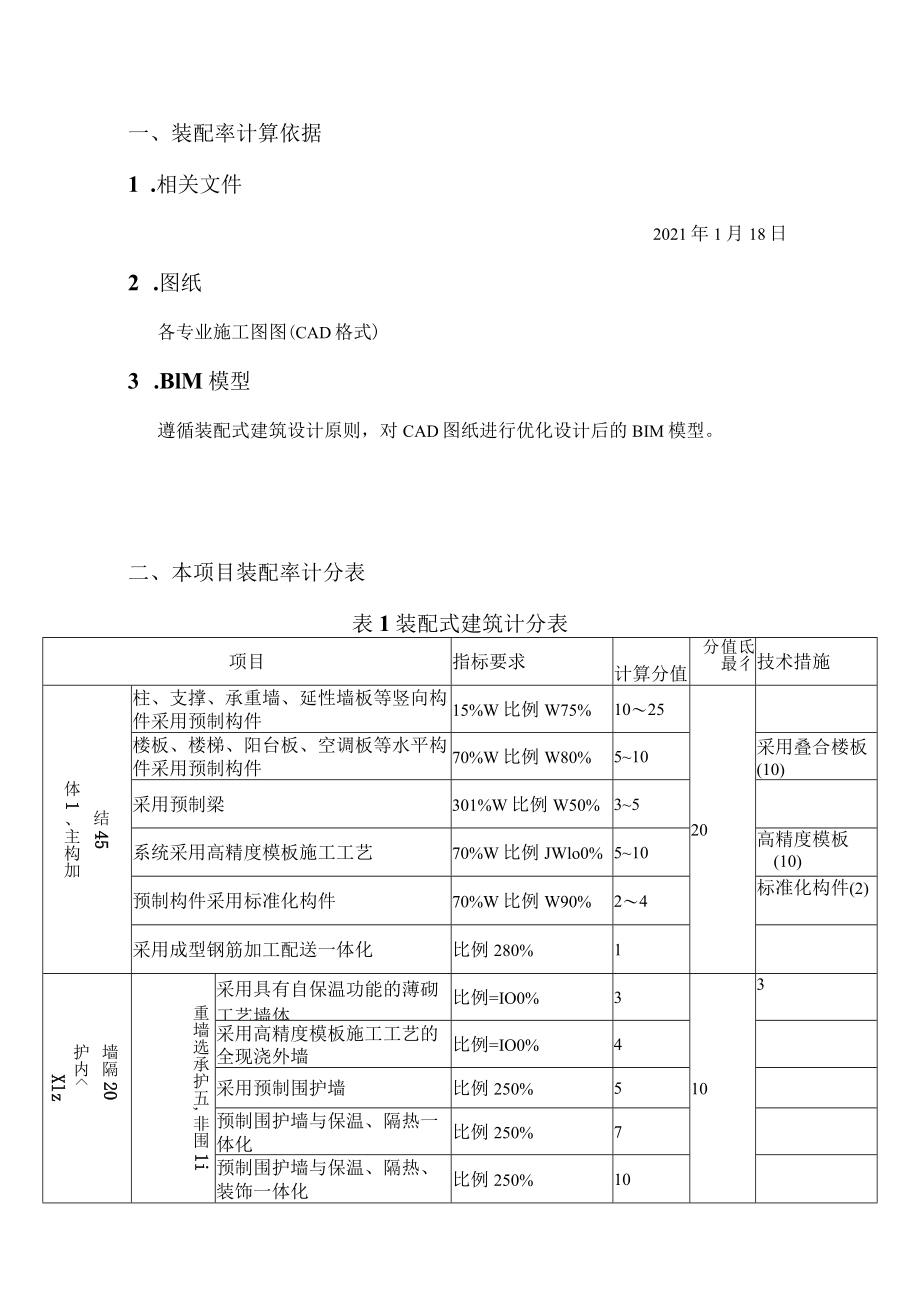

1、小学改扩建工程(2号楼)施工图装配率计算书一、装配率计算依据1 .相关文件2021年1月18日2 .图纸各专业施工图图(CAD格式)3 .BlM模型遵循装配式建筑设计原则,对CAD图纸进行优化设计后的BIM模型。二、本项目装配率计分表表1装配式建筑计分表项目指标要求计算分值氐彳值最分技术措施结45体1、主构加柱、支撑、承重墙、延性墙板等竖向构件采用预制构件15%W比例W75%102520楼板、楼梯、阳台板、空调板等水平构件采用预制构件70%W比例W80%510采用叠合楼板(10)采用预制梁301%W比例W50%35系统采用高精度模板施工工艺70%W比例JWlo0%510高精度模板(10)预制构

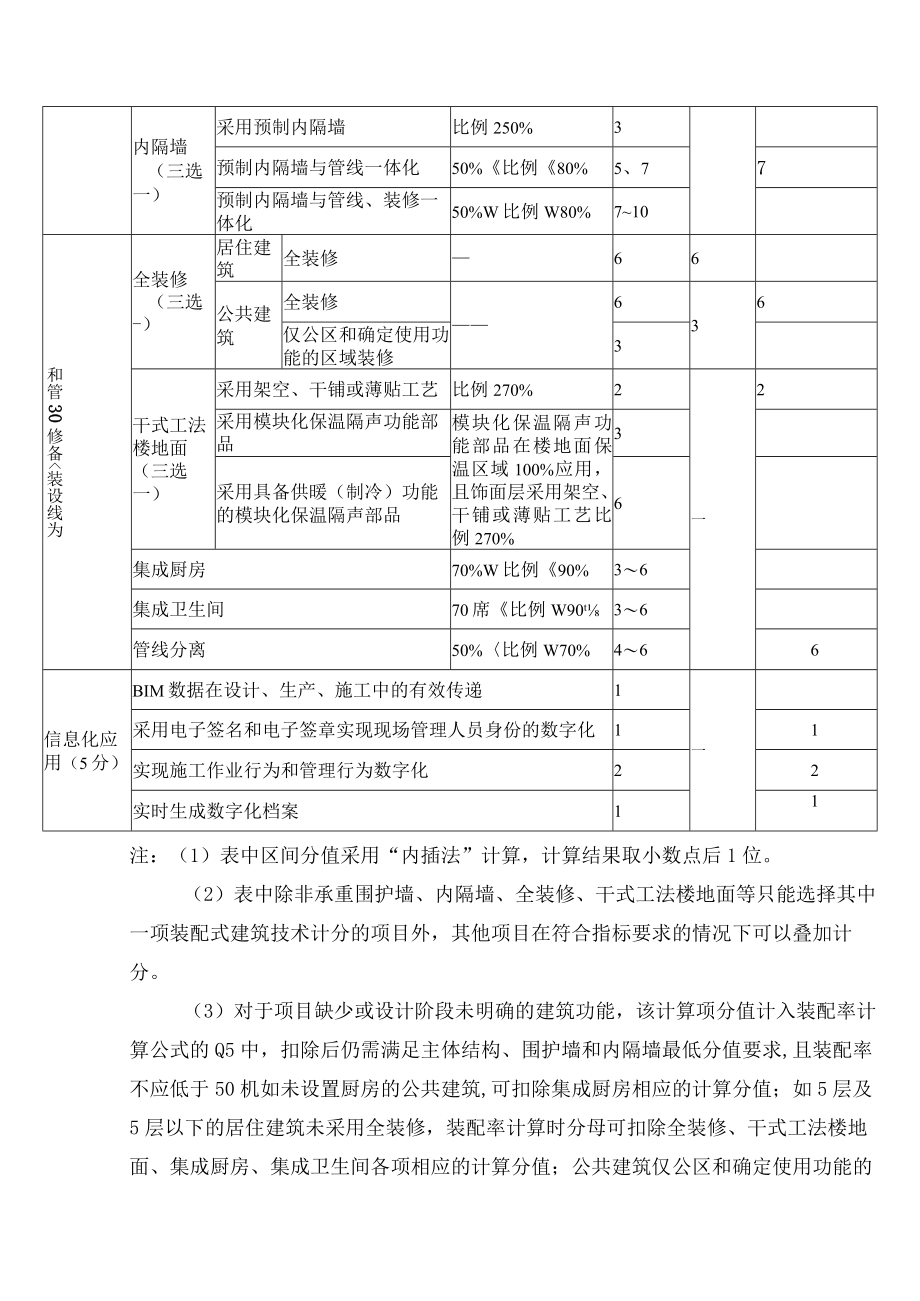

2、件采用标准化构件70%W比例W90%24标准化构件(2)采用成型钢筋加工配送一体化比例280%1墙隔20护内Xlz围和墙分重墙选承护五,非围1i采用具有自保温功能的薄砌工艺墙体比例=IO0%3103采用高精度模板施工工艺的全现浇外墙比例=IO0%4采用预制围护墙比例250%5预制围护墙与保温、隔热一体化比例250%7预制围护墙与保温、隔热、装饰一体化比例250%10内隔墙(三选一)采用预制内隔墙比例250%3预制内隔墙与管线一体化50%比例80%5、77预制内隔墙与管线、装修一体化50%W比例W80%710和管30修备1500012,得出标准化构件定义条件n=20+20XS/IOOoOr57件
3、,经统计,2-4号楼的各规格的预制构件应用数量不小于57件的有2616件,均可定义为标准化预制构。2-4号楼的标准化预制构件总数量1802,各类预制构件的总数量2532qle=NleN100%=1802/2532X100%=71.17%该项的得2分2 .非承重围护墙围护本栋楼外围护墙全部采用蒸气加压混凝土精确砌块设计,应用比例为100%该项的得3分3 .采用预制内隔墙采用预制内隔墙与管线一体化的应用比例应按下式计算:q2f=L2fLn2100%式中:q2f采用预制内隔墙与管线一体化的应用比例;L2f各楼层内隔墙采用预制内隔墙与管线一体化的中心线长度之和,计算时可不扣除含门、窗及预留洞口等墙体的
4、长度。当预制内隔墙设计无管线,未采用装修一体化,可视作预制内隔墙与管线一体化;当预制内隔墙设计无管线,但与装修一体化,也可视作预制内隔墙与管线、装修一体化。预制内隔墙与管线一体化长度统计表层数内隔墙长度(m)预制内隔墙与管线一体化长度(m)应用比例1层452.33392.142层435.08374.893层530.58470.394层443.33383.14合计1861.311620.5687.07%2号楼(1层“4层)内隔墙采用预制内隔墙与管线一体化的中心线长度之和为1620.56m各楼层内隔墙中心线长度之和为1861.31mq2f=L2fLn2100%=1620.561861.31100%=87.07%80%该项得分7分。4 .装修和设备管线1)全装修本栋楼采用全装修外墙:采用柔性饰面砖及真石漆;内墙L普通房间采用2厚柔性耐水腻子分遍刮平+无机涂料饰面;内墙2:教学用房及公共活动区域1.2m以下部位采用瓷砖墙面,L2m以上部位采用2厚柔性耐水腻子分遍刮平+无机涂料饰面;内墙3:公共卫
