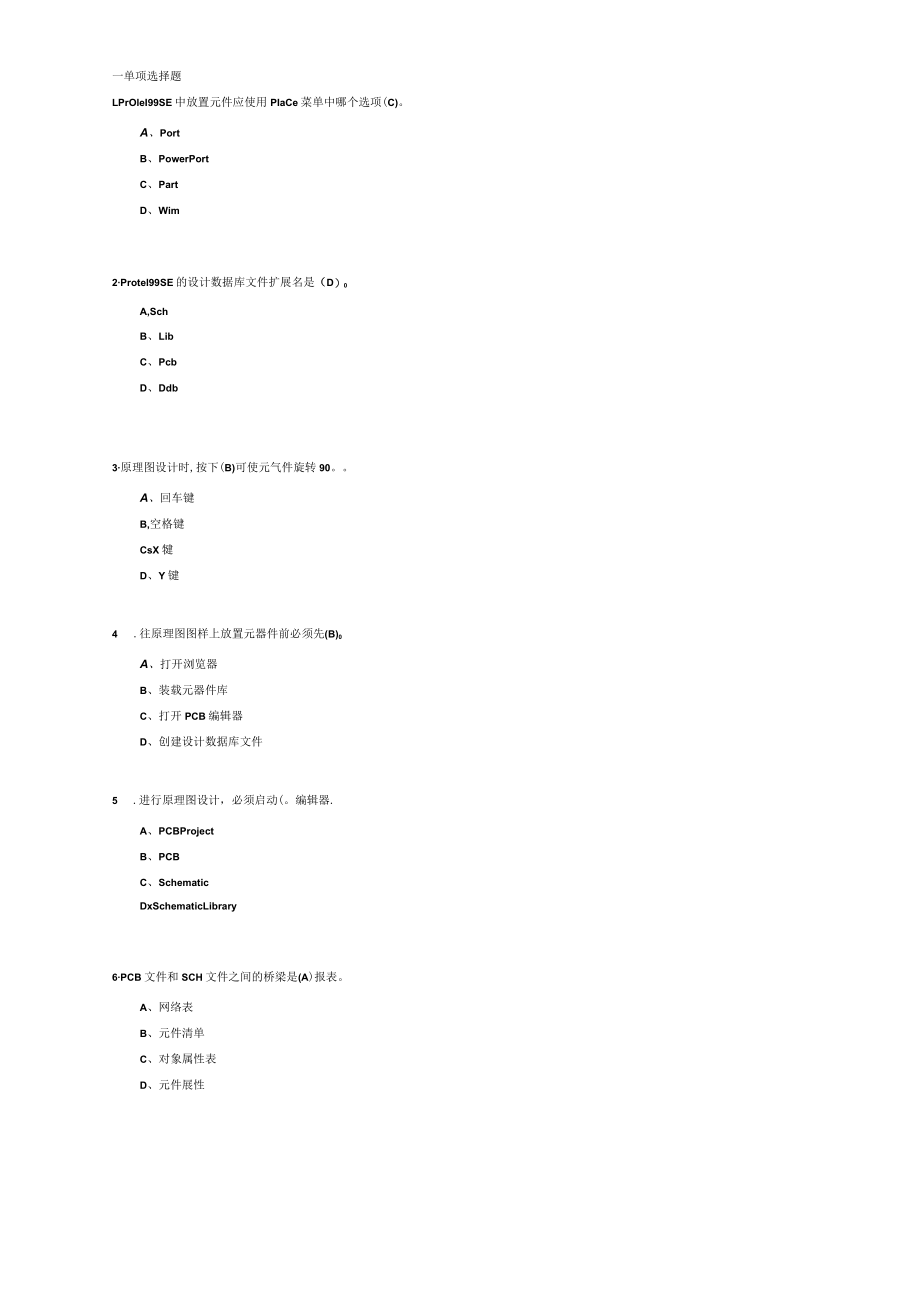

1、一单项选择题LPrOleI99SE中放置元件应使用PIaCe菜单中哪个选项(C)。A、PortB、PowerPortC、PartD、Wim2Protel99SE的设计数据库文件扩展名是（D）0A,SchB、LibC、PcbD、Ddb3原理图设计时,按下(B)可使元气件旋转90。A、回车键B,空格键CsX犍D、Y键4 .往原理图图样上放置元器件前必须先(B)0A、打开浏览器B、装载元器件库C、打开PCB编辑器D、创建设计数据库文件5 .进行原理图设计，必须启动(。编辑器.A、PCBProjectB、PCBC、SchematicDxSchematicLibrary6PCB文件和SCH文件之间的桥梁

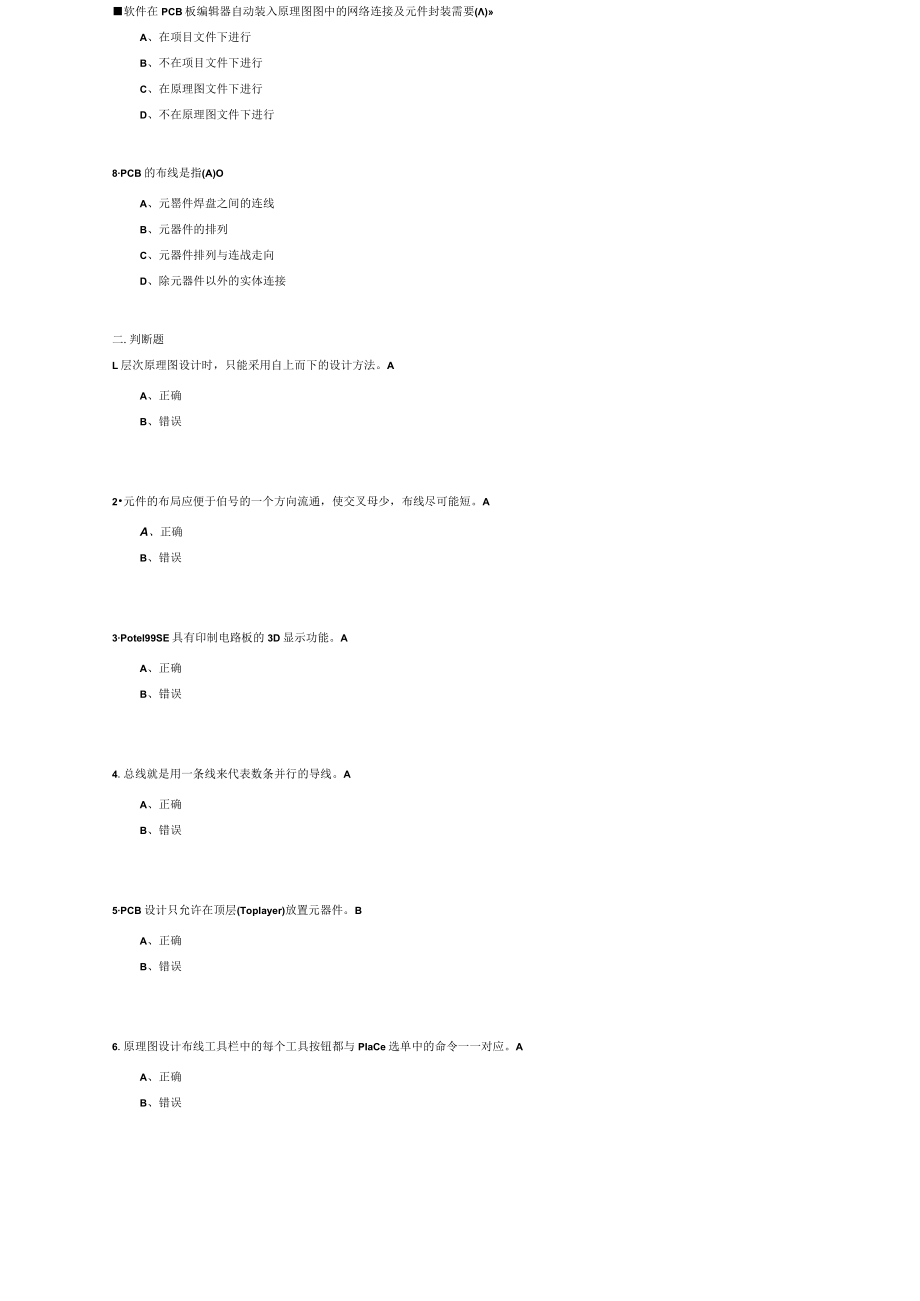

2、是(A)报表。A、网络表B、元件清单C、对象属性表D、元件展性软件在PCB板编辑器自动装入原理图图中的网络连接及元件封装需要()A、在项目文件下进行B、不在项目文件下进行C、在原理图文件下进行D、不在原理图文件下进行8PCB的布线是指(A)OA、元罂件焊盘之间的连线B、元器件的排列C、元器件排列与连战走向D、除元器件以外的实体连接二.判断题L层次原理图设计时，只能采用自上而下的设计方法。AA、正确B、错误2元件的布局应便于伯号的一个方向流通，使交叉母少，布线尽可能短。AA、正确B、错误3Potel99SE具有印制电路板的3D显示功能。AA、正确B、错误4.总线就是用一条线来代表数条并行的导线。

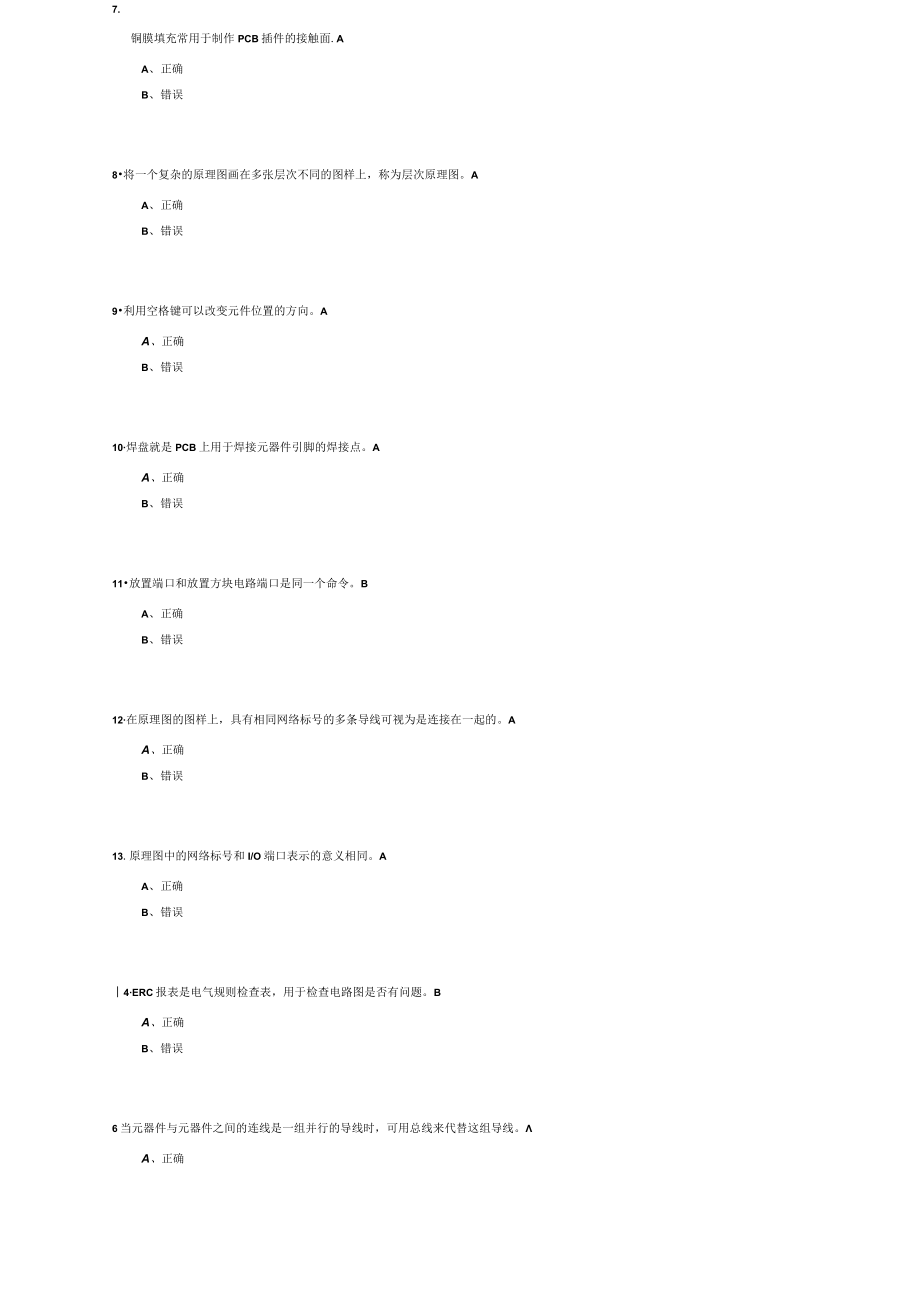

3、AA、正确B、错误5PCB设计只允许在顶层(TopIayer)放置元器件。BA、正确B、错误6.原理图设计布线工具栏中的每个工具按钮都与PIaCe选单中的命令一一对应。AA、正确B、错误7.铜膜填充常用于制作PCB插件的接触面.AA、正确B、错误8将一个复杂的原理图画在多张层次不同的图样上，称为层次原理图。AA、正确B、错误9利用空格键可以改变元件位置的方向。AA、正确B、错误10焊盘就是PCB上用于焊接元器件引脚的焊接点。AA、正确B、错误11放置端口和放置方块电路端口是同一个命令。BA、正确B、错误12在原理图的图样上，具有相同网络标号的多条导线可视为是连接在一起的。AA、正确B、错误13
4、.原理图中的网络标号和I/O端口表示的意义相同。AA、正确B、错误4ERC报表是电气规则检查表，用于检查电路图是否有问题。BA、正确B、错误6当元器件与元器件之间的连线是一组并行的导线时，可用总线来代替这组导线。A、正确B、错误16.原理图文件设计必须先装载元器件库，方可放置元器件。AA、正确B、错误17层次电路图所谓的自上而下设计方法就是由原理图产生电路方块图。BA、正确B、错误8.原理图编辑时，可通过X键改变元器件的水平方向。AA、正确B、错误19.两条导线交叉时，在交叉处若没有节点则认为这两条导线在电气连接上是不相通的。AA、正确B、错误2。原理图编辑时，可通过Y犍改变元器件的垂直方向。
5、AA、正确B、错误三填空题I焊盘有（）和（）两种。针脚式,表面粘贴式2ERC表是（）规则检查表，用于检查电路图是否有问题。电气3网络表的内容主要是电路图中各（）的数据以及元件间（）的数据。网络表非常重要，在PCB制版图的设计中是必须的。元件,连接关系4SCH系统和PCB系统之间的接口是（）。网络表5层次原理图设计时，可以采用A.（）B.（）的方法。自顶向下,自底向上6原理图编辑系统内编辑出的文件后缀为（）。,sch7.往原理图图样上放置元器件前必须先（）。装载元器件库四简答题1ERC的作用是什么？如何执行该命令？答：ERC即电气规则检查，能够找出人为的琉忽，且执行完测试后，能生成错误报告，并在原理图中有错误的地方做好标记，以便用户分析和修改错误。2简述原理图设计的基本步骤。答：1、设置图纸参数及相关信息：2、元器件库的载入：3、放置元器件：4、原理图布线：5、编辑和调整：6、修改完善：7、原理图的保存和输出3简述飞线与连线的区别。答：线和连线有本质的区别，飞线只是一种形式上的连线，表示各个焊点间的连接关系，没有电气连接,敬义。连线则是根据飞线指示的焊点间的连接关系而布置的，是具有电气连接意义的连接线路。
