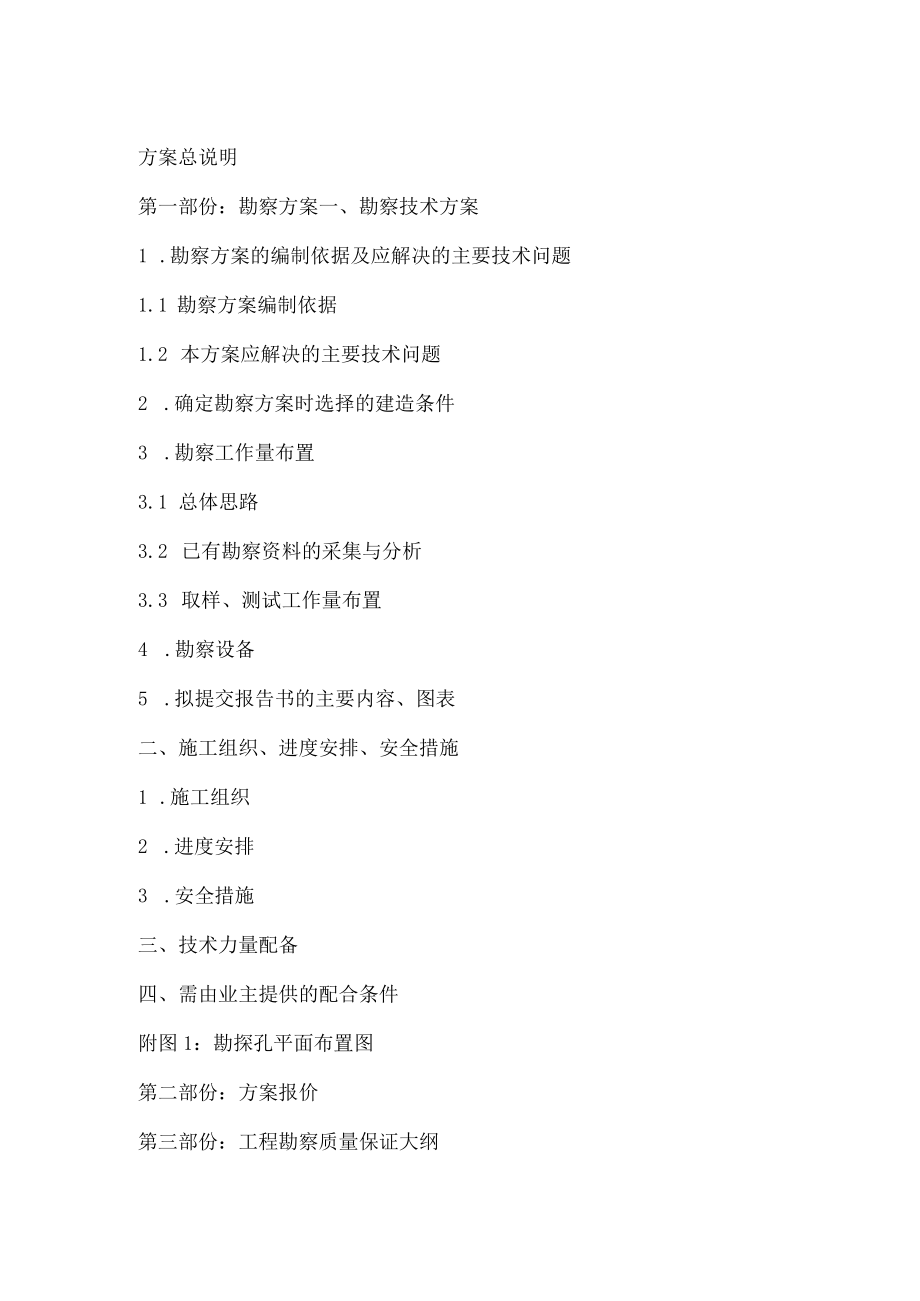

1、方案总说明第一部份：勘察方案一、勘察技术方案1 .勘察方案的编制依据及应解决的主要技术问题1.1 勘察方案编制依据1.2 本方案应解决的主要技术问题2 .确定勘察方案时选择的建造条件3 .勘察工作量布置3.1 总体思路3.2 已有勘察资料的采集与分析3.3 取样、测试工作量布置4 .勘察设备5 .拟提交报告书的主要内容、图表二、施工组织、进度安排、安全措施1 .施工组织2 .进度安排3 .安全措施三、技术力量配备四、需由业主提供的配合条件附图1：勘探孔平面布置图第二部份：方案报价第三部份：工程勘察质量保证大纲方案总说明本方案是根据业主提供的北京当代万国际城3#楼、7#楼、会所、热力站及二期车库
2、平面图所示的建造条件等组资料编制的。在编制过程中，我们专门成立了北京当代万国际城勘察方案论证。在大量搜集区域地质资料及附近已有建(构)筑物岩土工程勘察资料的基础上，进行了岩土工程问题分析和预测。按照北京地区建造地基基础勘察设计规范(DBJOl-501-92)进行勘察工作量布置。勘察工作不止主要考虑以下五个方案：(1)充分采集附近已有的勘察资料，力争以经济合理工作量满足设计对勘察资料的要求。(2)勘察孔布置综合考虑建造物承载力、变形计算和基坑支护计算两个方面，沿周边承重墙布置。(3)当建造物相距较近时，按建造群考虑，进行了工作量布置方案的优化。(4)凡布置于基坑中的勘探孔，在基底标高之上按鉴别孔

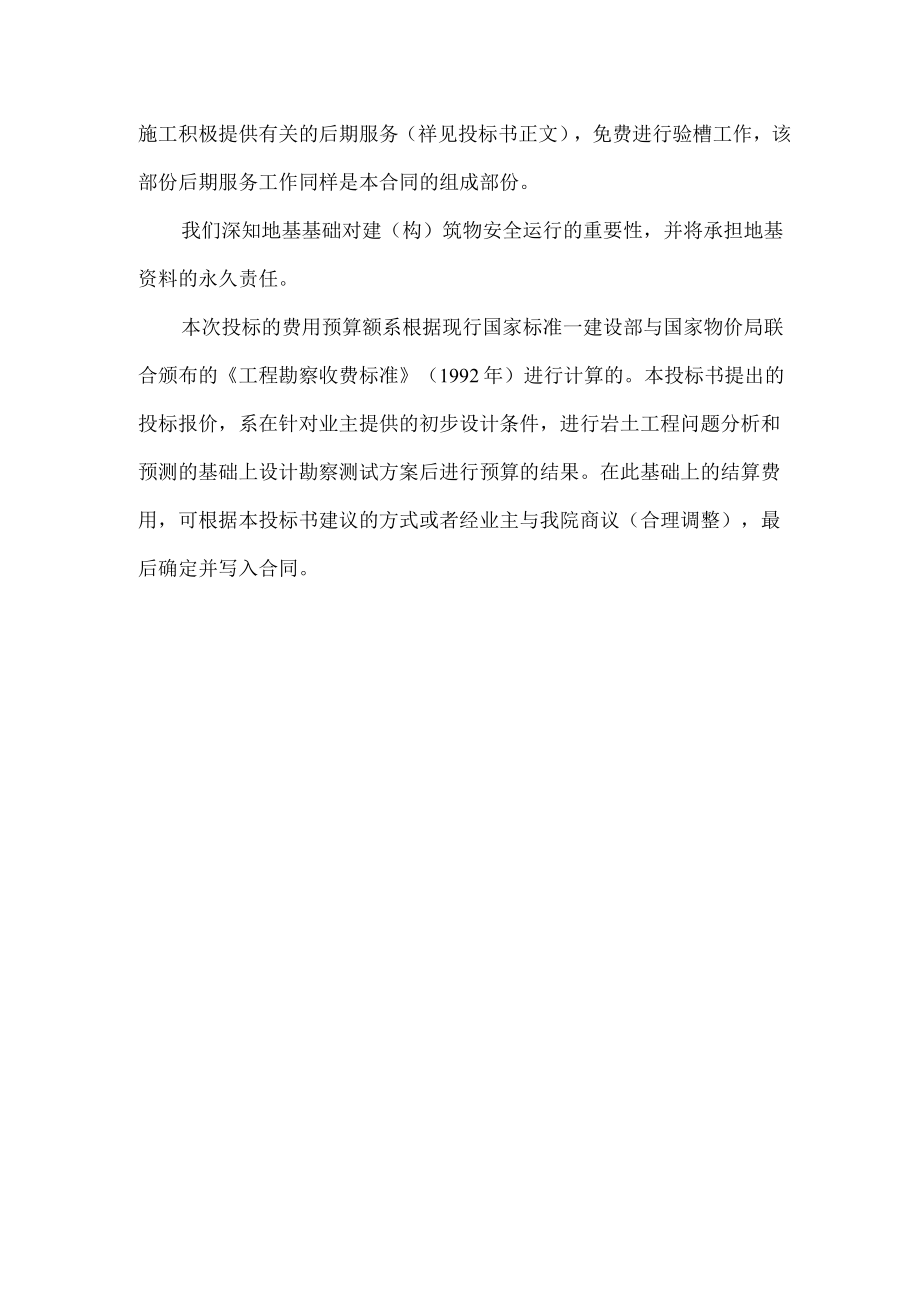

3、对待，在基底标高之下按技术孔对待，以求在满足设计对勘察资料要求的前提下最大限度地减少勘察工作量。(5)主要受力层中的粘性土层、砂类土层是造成建(构)筑物沉降的关键，对其进行了标惯、剪切波速、高压固结、回弹再压缩试验，以求用多种手段准确地测定其工程特性。我单位如能被授标，将严格按照合同规定的款项要求，完成勘察分析工作和向业主提交优质的成果报告。本项目岩土工程勘察工作结束，并提交勘察报告后，经业主及本项目设计单位认可，我单位将对本项目基础设计与施工积极提供有关的后期服务（祥见投标书正文），免费进行验槽工作，该部份后期服务工作同样是本合同的组成部份。我们深知地基基础对建（构）筑物安全运行的重要性，并
4、将承担地基资料的永久责任。本次投标的费用预算额系根据现行国家标准一建设部与国家物价局联合颁布的工程勘察收费标准（1992年）进行计算的。本投标书提出的投标报价，系在针对业主提供的初步设计条件，进行岩土工程问题分析和预测的基础上设计勘察测试方案后进行预算的结果。在此基础上的结算费用，可根据本投标书建议的方式或者经业主与我院商议（合理调整），最后确定并写入合同。第一部份：勘察方案一、勘察技术方案1 .勘察方案的编制依据及应解决的主要技术问题1.1 勘察方案编制依据(1)业主提供如下资料：建造平面图(1：1000)(2)业主对勘探成果的要求：本次勘察方案为技术勘察(祥勘)的方案，布点、钻探、原位测试
5、、土样实验及编制技术勘察报告等要依据北京地区建造地基基础勘察设计规范(DBJOl-501-92)进行。(3)依据的规范主要是北京地区建造地基基础勘察设计规范(DBJ0150192)；国家标准岩土工程勘察规范(GB5002194).建造地基基础设计规范(GBJ789)、建造地基基础抗震设计规范(GBJ-89),行业标准高层建造岩土工程勘察规程(JGJ72-90)等其他有关规范作为补充技术标准。1.2 本方案应解决的主要技术问题(1)查明有无影响建造场地稳定性的不良地址现象及危害程度；(2)查明建造场地内的地层结构、成因年代，各岩土层的物理力学性质，并对地基的均匀性和承载力作出评价；(3)查明地下
6、水类型、水位，水质对混凝土的腐蛀性；提供历年最高水位，近35年最高水位及水位变化的幅度值，为抗浮、抗渗及外墙强度设计提供设计参数；(4)提供经济合理的地基方案、天然地基和桩基础的承载里力、变形计算技术参数和地基基础设计、施工应注意的问题。对建造物的沉降及差异沉降进行计算分析，为基础设计和结构施工方案的合理确定提供依据；(5)对饱和砂土及粉土进行液化判别；(6)划分场地土类型及建造场地类别；(7)当工程需要时尚应解决下列问题；a.提供深基坑开挖的边坡稳定计算和支护方案所需的岩土技术参数，论证对周围已有建造和底下设施的影响；b.提供基坑施工降水的有关技术参数及施工降水方法；(8)当需要时，应提供地
7、基处理及加固方案；(9)预测施工和使用期间，可能遇到的岩土工程问题，并提出预防和处理对策。2 .确定勘察方案时选择的建造条件(1)地理位置拟建北京当代万国际城位于北京市东城区东直门外香河园北京第一纸厂院内。(2)建造特性、结构特性与基低荷载拟建建造物为3#楼、7#楼地上26层，基础埋深13.0m,会所为地上一层，基础埋深11.0m,热力站为纯地下结构，基础埋深约13.0m,二期车库为纯地下结构，基础埋深11.0m。3 .勘察工作布置3. 1总体思路勘察孔的平面布置a.勘察孔布置综合考虑建造物和基坑支护两方面。b.为基坑支护设计的勘探孔主要沿基础周边布置，为建造物设计的勘探孔主要沿建造物周边承重
8、墙、柱列线、建造物角点及中心布置。c.多层住宅楼之间相距较近，可按建造群考虑，以最大限度地减少勘探工作量。d.采取试样和进行原位测试的勘探孔(技术性孔)数量，按勘探孔总数1/2摆布布置。e.充分采集和分析附近已有的勘察资料，力争以最小的工作量满足设计对岩土工程勘察资料的要求。勘探孔的深度布置控制性勘探孔及普通性勘探孔深度按北京地区建造地基基础勘察设计规范(DBGol50IT2)、高层建造岩土工程勘察规程(JGJ7290)计算布置。A.3#楼、7#楼勘探孔深度计算如下：Z=dcb式Z控制性勘探孔深度(m)；d基础埋置深度，本工程高层住宅楼取；Mc经验系数，碎石土密实砂土取1.0；粉土、黏土取1.
9、5；b基础底板宽度(m)。经计算，并结合拟建场地已有勘察资料，设计控制性勘探孔深度为55m,45mo普通性勘探孔深度为30mo普通勘探孔深度设计主要考虑两方面的因素了解天然地基基础持力层及主要受力层的岩土特性；孔深应按不同基础埋深分别设计，并满足边坡支护时对岩土参数的需要。b.会所、热力站及二期勘探孔深度设计控制性勘探孔深度为25m、20m,普通性勘探孔深度为16m具体勘探孔平面布置情况见附图Io3.2已有勘察资料的采集与分析3.2.1场地的稳定性根据北京市区域地质构造资料、附近已有的勘察资料及北京地区建造地基基础勘察设计规范（DBJ01-501-92）,拟建场地内不存在断裂构造带，亦不存在不
10、稳定的地质构造因素，是稳定的拟建场地。3.2.2场地地层根据我院近几年在附近完成的北京中旅大厦工程地质勘察报告（1986年8月）、北京锐业制药有限公司厂房及附属设施岩土工程勘察报告（1999年10月）及加拿大驻华使馆岩土工程祥勘报告（1995年5月）等许多高层建造勘察报告，场地地层由上至下叙述如下：层序回填土深度0L50m地质描述稍湿粘性土“6.50m褐黄色,湿，可塑粉土8.OOm褐灰色素灰色，湿塑硬粘性土22.50m褐灰色灰色，湿饱和塑细纱26.OOm褐黄色，湿饱和，密实卵石31.OOm褐黄色，湿饱和，密实粘性土粉土36.50m褐黄色，湿饱和，密实粉细砂褐黄色，湿饱和，密实3.2.3场地地基
11、岩土的工程地质、水文地质条件根据已采集的资料，该场地附近场地土类型为中软，当地震基本烈度为8度时，地基受力层范围内无液化层。地下水对钢筋混凝土无结晶性及分解性腐烛性。3.3取样、测试工作量布置3.3.1取样、测试工作量布置原则(1)为了进行承载力及变形验算，应对地基压缩层深度范围内的岩土层进行取样、测试，提供各岩土层的承载力标准值及压缩模量。(2)为了进行边坡支护设计，应对基底以上各土层及基底以下1/2基坑深度范围内的土层提供粘聚力C及内磨擦角6。(3)由于密实的卵石层可按不可压缩层考虑，因此基底下黏土层、砂类土层就成为影响建(构)筑物沉降及差异沉降的关键因素，对其进行采样及测试时应赋予特殊重
12、视。(4)为了进行抗震验算，应对钻孔深度内的岩土层进行剪切波速测试，判别场地土类型及建造物场地类别。当需要时，应进行地脉动(常时微动O测试，求得场地的优势频率及卓越周期。(5)凡布置于基坑中部的勘探孔，在基底标高之上按鉴别孔对待，仅在基底标高之下进行技术工作，以求在满足设计对岩土资料要求的前提下，最大限度地减少勘察工作量。3.3.2取样测试工作量的布置(1)取样采取原状土样必须保证取样的质量和取样率。对地基持力层之下，取样间距为1.5m,对密实或者硬塑的下卧层取样间距可适当放大,每一主要土层的原状土样数应不少于6件。(2)室内试验室内试验的项目及要求应根据工程特点、岩土特性和工程分析计算需要确
13、定。原状土样均应进行密度、含水量、液塑限和固结试验等常规试验。固结试验应符合以下规定：a试验所施加的最大压力值应超过土自重压力与估计的附加压力之和，压缩系数或者压缩模量的计算应取土自重压力与估计的附加压力之和的压力段。应注意地下水位以下土层应考虑水的浮力对自重压力的影响；b.当需要应力历史对沉降计算的影响时，应进行卸荷回弹再压缩试验。c.当考虑应力历史对沉降计算的影响时，应进行高压固结试验。为判别饱和砂土及粉土的液化可能性，应进行适量颗粒分析。为计算地基承载力，验算边坡稳定性和设计深基坑支护结构应进行剪切试验。剪切试验应符合下列规定：(3)原位测试a.标准惯入试验：主要用于评价砂土的承载力，密
14、实度、饱和砂土和粉土的液化势，主要土层测试数据不应少于6个；b.重型动力触探试验：主要用于评价砂土和碎石土的密实度，主要一土层的测试数据不应少于6个；C.波速试验：主要用于判定碎石土的密实度，划分抗震设计场地土的类型，建造场地类别和测定土的动力特征。一级建造物及有特殊要求的二级建造物，应进行波速试验。每一建造场地的波速试验孔不应少于2个。用单孔法测量时，015nl深度范围内测点间距取1m。(4)水质分析当采用深基础时，地下水进行水质腐烛性测试分析，采取水样2件。4 .勘察设备拟采用DPP-IOO型汽车钻2台、30型钻机4台。5 .拟提交报告书的主要内容、图表本项目严格按照业主提出的对勘探结果的
15、技术要求进行编制，如工程急需，可分期编制。报告的主要内容和图表：(1)勘察目的、要求和任务(2)工程概况：建造物的功能、体型、平面尺寸、层数、结构类型、荷载、拟采用基础类型及其概略尺寸及有关特殊要求的叙述。(3)场地位置、地形地貌概况(4)勘察方法和工作量(5)地层土质概述(6)地下水应阐明场地水文地质条件、地下水埋藏条件、变化幅度、初见及静止水位、地下水对钢筋混凝土的辅烛性、评价其对地基基础、地下室和施工边坡稳定性的影响，提出预防措施。(7)场地稳定性和不良工程地质现象评价分析论证场地和地基的稳定性，阐明场地不良地质现象；划分场地土类型和建造场地类别，对饱和砂土和粉土层进行液化判别。(8)场地工程地质条件和岩土参数的分析、选用应阐明地层结构和岩土物理力学性质，对岩土的均匀性、强度和变形性作出定性和定量评价。对主要的岩土层提供必要的设计计算参数。岩土参数的分析和选用应符合北京市标准北
