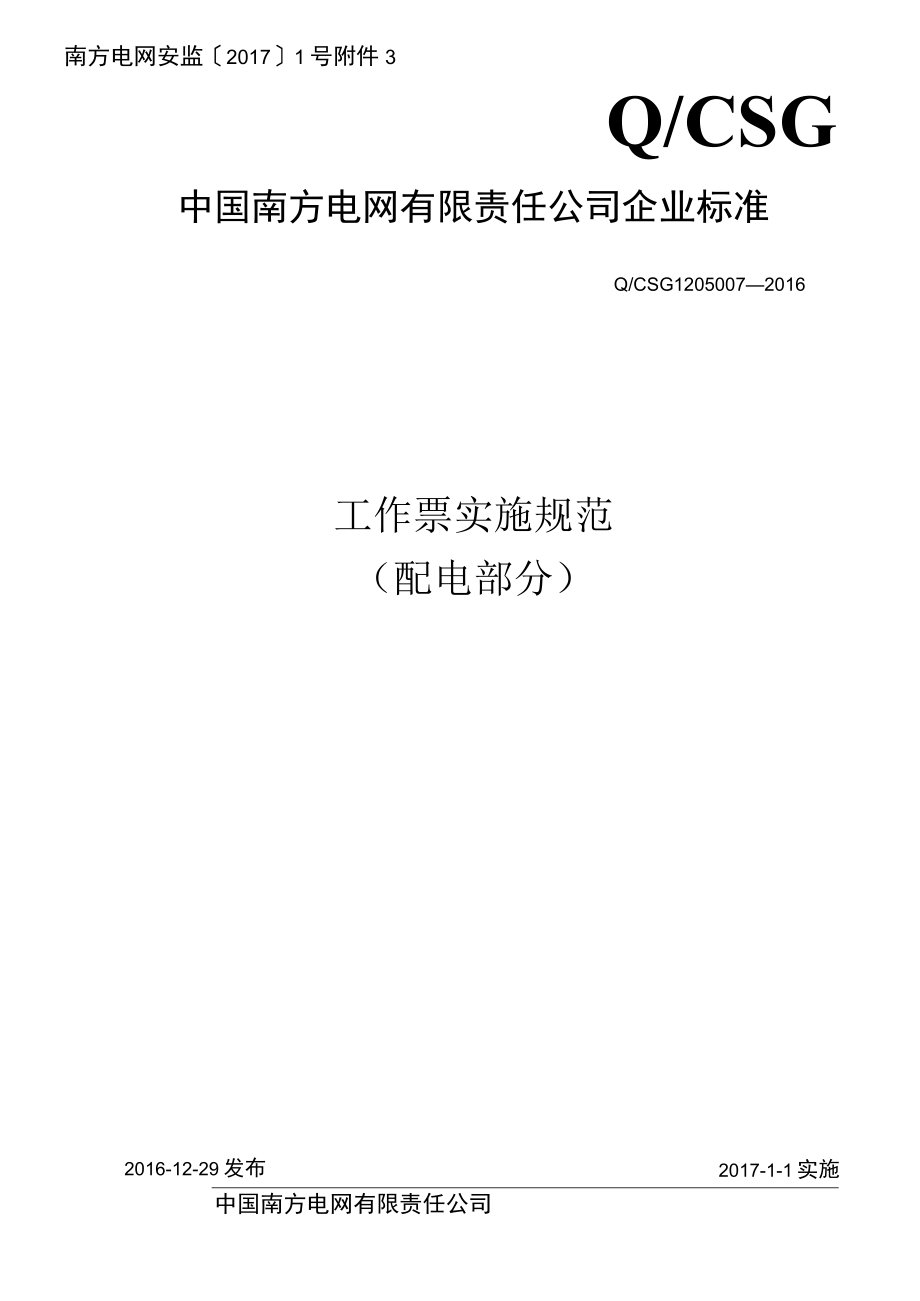

1、南方电网安监20171号附件3Q/CSG中国南方电网有限责任公司企业标准Q/CSG12050072016工作票实施规范（配电部分）2017-1-1实施2016-12-29发布中国南方电网有限责任公司目次前言II1 范围12规范性引用文件13术语和定义14总则15工作票填写实施规范11. 1一般规定15. 2厂站工作安全技术交底单填写规范36. 3电力线路工作安全技术交底单填写规范47. 4厂站第一种工作票填写规范58. 5厂站第二种工作票填写规范85.6 厂站第三种工作票填写规范IO5.7 线路第一种工作票填写规范125.8 线路第二种工作票填写规范165. 9低压配电网工作票填写规范195.

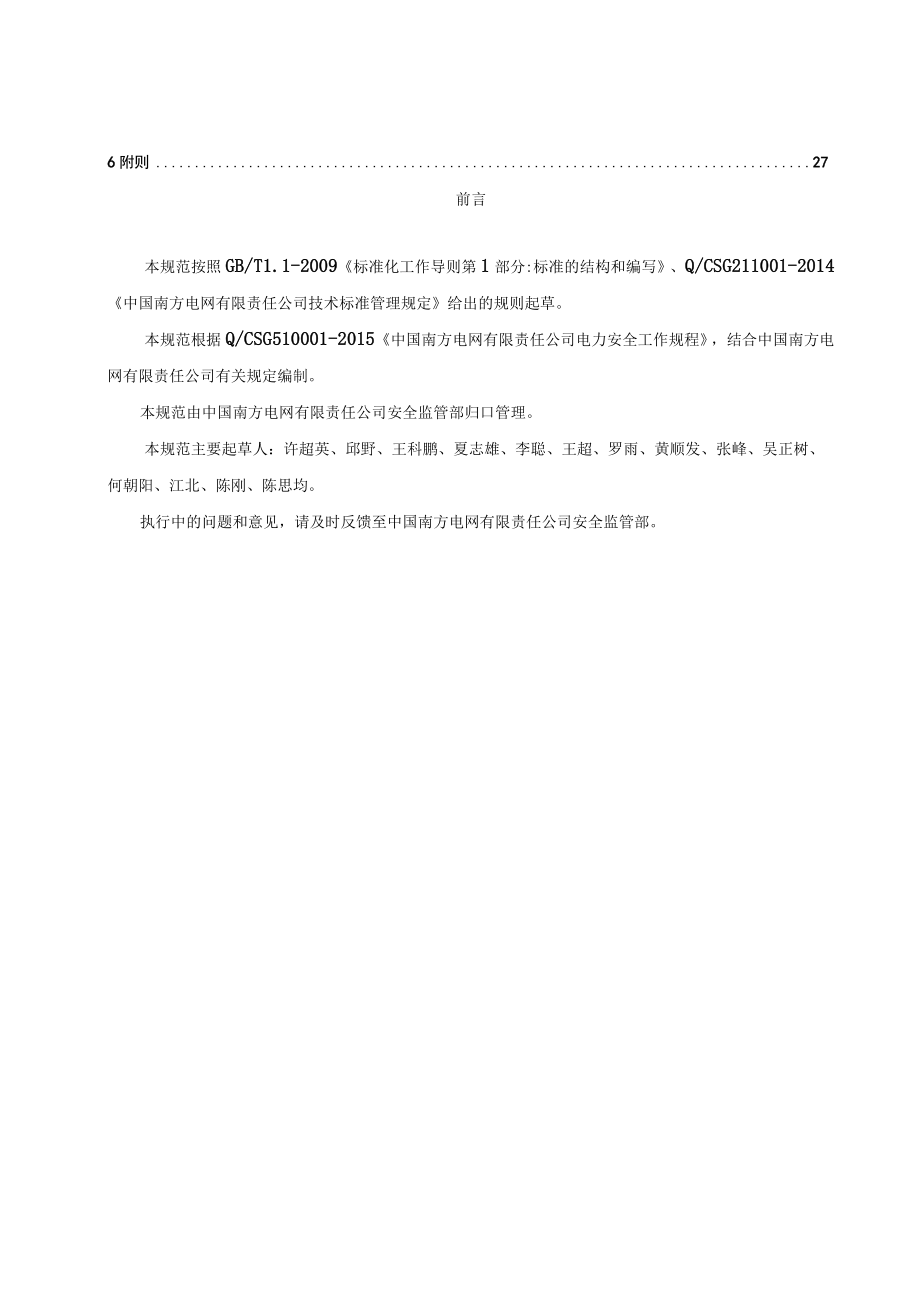

2、10 带电作业工作票填写规范215.11 紧急抢修工作票填写规范235.12 厂站二次设备及回路工作安全技术措施单填写规范245.13 分组工作派工单填写规范255.14 一级动火工作票、二级动火工作票填写规范265.15 书面形式布置和记录填写规范276附则27前言本规范按照GB/T1.1-2009标准化工作导则第1部分:标准的结构和编写、Q/CSG211001-2014中国南方电网有限责任公司技术标准管理规定给出的规则起草。本规范根据Q/CSG510001-2015中国南方电网有限责任公司电力安全工作规程，结合中国南方电网有限责任公司有关规定编制。本规范由中国南方电网有限责任公司安全监管部
3、归口管理。本规范主要起草人：许超英、邱野、王科鹏、夏志雄、李聪、王超、罗雨、黄顺发、张峰、吴正树、何朝阳、江北、陈刚、陈思均。执行中的问题和意见，请及时反馈至中国南方电网有限责任公司安全监管部。工作票实施规范（配电部分）1范围1.1 本规范规定了中国南方电网有限责任公司（以下简称公司）范围内20kV及以下电压等级的配电网工作执行中国南方电网有限责任公司电力安全工作规程（以下简称公司安规）工作票填写实施的规范要求。1.2 本规范适用于公司所属单位，公司境外业务和代管单位参照执行。2规范性引用文件下列文件中对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。凡不注日期的
4、引用文件，其最新版本（包括所有的修改单）适用于本规范。Q/CSG510001中国南方电网有限责任公司电力安全工作规程3术语和定义执行中国南方电网有限责任公司电力安全工作规程。4总则为保证工作票使用者能够正确执行公司安规的有关规定，规范20kV及以下电压等级的配电网工作票的填写实施，保障作业人员的人身安全，根据公司安规制定本规范。5工作票填写实施规范5.1 一般规定5.1.1 工作票中填写的日期和时间，按照公历的年、月、日和24h制填写，年按4位数字填写，月、日、时、分按2位数字填写。若填写日期涉及到跨年且工作票中无年份填写项，则默认为跨年。5.1.2 根据公司安规填写工作票栏目中的内容，用文字
5、表达未能完全清楚时，可附图补充说明，图中设备可用颜色区分示意，宜用红色代表带电、蓝色代表不带电、黑色代表接地等。5.1.3 工作票上的签名人员，应在纸质工作票上或工作票信息系统上清晰完整地签署姓名，并准确填写日期和时间。在办理许可、间断、变更、延期、终结等手续时，通过当面方式办理的应本人签名，通过电话、派人和信息系统等其他方式办理的，经双方确认和同意后可代签名，如：“张三（李四代签）5.1.4 工作票上的栏目若无需填写或者确无内容，签名和数字项应划上斜线“/”，内容项应填写“无二5.1.5 工作票凡涉及填写人数、张数、组数等数字的，应填写阿拉伯数字。5.1.6 工作票手写内容应使用黑色字迹的钢
6、笔、圆珠笔或中性笔填写，不得任意涂改。5.1.7 工作票中的关键词不应有错漏，否则应重新填写。关键词主要包括：断路器、隔离开关、接地刀闸、保护压板等设备的名称和编号，接地线安装位置；断开、合上、投上、取下、短接、拆除、投入、装设、插入、悬挂等操作动词；有关设备编号的阿拉伯数字，甲、乙，一、二，I、II,A、B等。5.1.8 一份工作票中的非关键词错、漏的修改不应超过3处，否则应重新填写。非关键词错、漏的修改方式主要包括：错别字的修改应在其上方修改，同时在错别字横划三道；漏字的修改应在漏字处下方划“A”符号，在“八”的上方写上所漏的字。5.1.9 工作票中各栏目的空间和字段不受字数限制，宜具备连
7、续编辑和计算机打印的功能，也可另加附页，并应注明工作票编号、栏目及内容，由相关人员签名确认。5.1.10 工作票一式两联，一联由工作负责人保存，一联由工作许可人保存，两联编号相同。工作票及其附属单、安全技术交底单、现场勘察记录和线路工作接地线使用登记管理表的幅面宜采用A3或A4纸。5.1.11 工作票的编号应连续并可追溯。编号规则如下：a）生产信息系统工作票自动生成编号由4段信息组成：“年（4位数字）-月（2位数字，不足两位数时前加0）-种类号（P+数字）-流水号（3位数字，不足3位数时前加0）”组成；非自动生成工作票编号时，在上述4段信息整体前加大写的“S”，流水号独立编号，工作票上的最小单
8、位名称内不允许编号重复。b）种类号编制原则：PO为安全技术交底单，Pl为厂站第一种工作票，P2为厂站第二种工作票，P3为厂站第三种工作票，P4为线路第一种工作票，P5为线路第二种工作票，P6为低压配电网工作票，P7为带电作业工作票，P8为紧急抢修工作票，P9为一级动火工作票，PlO为二级动火工作票。5.1.12 分组工作派工单的分组编号由工作负责人自行编号，编号由2位阿拉伯数字组成，按照“01”、“02”依次编号。线路工作接地线使用登记管理表填写对应工作票的编号。5.1.13 厂站二次设备及回路工作安全技术措施单、书面形式布置和记录、现场勘察记录的编号，宜参照工作票的“四段式”编号原则，由分子
9、公司组织自行完善与制定。5.1.14 工作票编制错误或不执行的，应盖红色“作废”印章；工作票履行完毕“工作票的终结”手续后，应盖红色“工作终结”章。工作票附属单，即厂站二次设备及回路工作安全技术措施单和分组工作派工单无需盖章。印章为长方形，外围宽度0.83cm,外围长度2.54cm,字体宜采用小四、宋体、粗体、居中。5.1.15 信息系统办理的工作票,在现场需作废的，应重新办理，若不具备信息系统重新办理条件的，应现场填写纸质工作票，且编号按非自动生成工作票编号原则填写，并在备注栏说明。手写办理的工作票，在现场需作废的，应重新办理。5.1.16 存档的工作票应以现场实际使用的工作票为准，能够完整
10、反映现场工作的原始信息记录。工作票附属单、安全技术交底单、线路工作接地线使用登记管理表，应随工作票收回存档。5.1.17 当工作票有接收环节时，应在接收后编号；否则，应在设备运维单位签发或会签后编号。5.1.18 本规范5.2至5.15章节，凡涉及5.1章节条款的，除有特殊规定外，均按照5.1章节条款执行。5.2厂站工作安全技术交底单填写规范5.2.1厂站工作安全技术交底单是运行单位向外单位进行安全技术交底的记录，双方参加的人员必须熟悉现场设备情况与施工情况。厂站工作安全技术交底在填写工作票前进行。5.2.2运行单位根据作业现场实际情况，结合与作业安全相关的安全技术措施要求，确定安全技术交底的
11、内容。5.2.3厂站名称：填写对设备运维负直接责任的地（市）、县（区）级单位，或直至供电所的名称。5.2.4编号：按一般规定执行。5.2.5工程项目名称：根据实际情况填写工程项目名称。5.2.6安全技术交底单位（运行单位填写进行安全技术交底的运行单位名称。5.2.7接受安全技术交底单位（承包商或作业施工单位）：填写接受安全技术交底单位名称。5.2.8交底日期：按一般规定要求填写相应时间。5.2.9交底地点：根据实际情况填写交底地点。5.2.10施工应采取的安全措施：a）工作地点需要设备停电：依据厂站第一种工作票的要求填写。b）工作地点不需要设备停电：依据厂站第二种工作票的要求填写。5.2.11
12、注意事项：a）工作地点存在带电设备位置及运行设备：填写工作地点带电的设备部位及运行设备双重名称。b）对施工人员的要求：填写对施工人员作业资质、行为要求等。c）对施工机具的要求：填写对进入厂站内施工机具要求，特别是大型施工机具的限制要求。d）对现场施工环境保护的要求：填写对现场通风、物资存放、废水废油排放等要求。e）施工过程中与运行人员联系的有关事项：填写有关工作的联系人及联系方式。5.2.12运行单位代表签名：填写参与交底的运行单位代表姓名。5.2.13承包商或作业施工单位代表签名：填写接受交底的作业施工单位代表姓名。5.3电力线路工作安全技术交底单填写规范5.3.1电力线路工作安全技术交底单
13、是运行单位向外单位进行安全技术交底的记录,双方参加的人员必须熟悉现场设备情况与施工情况。电力线路工作安全技术交底在填写工作票前进行。5.3.2运行单位根据作业现场实际情况，结合与作业安全相关的安全技术措施要求，确定安全技术交底的内容。5.3.3单位名称：填写对设备运维负直接责任的地（市）、县（区）级单位，或直至供电所的名称。5.3.4编号：按一般规定执行。5.2.5工程项目名称：根据实际情况填写工程项目名称。5.3.6工作任务：与拟填工作票中工作任务保持一致。5.3.7工作地段：与拟填工作票中工作地段保持一致。5.3.8安全技术交底单位（运行单位填写进行安全技术交底的运行单位名称。5.3.9接
14、受安全技术交底单位（承包商或作业施工单位）：填写接受安全技术交底单位名称。5.3.10交底日期：按一般规定要求填写相应时间。5.3.11交底地点：根据实际情况填写交底地点。5.3.12施工应采取的安全措施：a）应拉断路器（开关）和隔离开关（刀闸）（注明编号）；应合接地刀闸（注明编号）、装接地线（注明确实地点）；应设遮栏、应挂标示牌（注明位置）；保留的带电线路或带电设备（注明确实地点）；线路重合闸或再启动功能投退要求：与拟填写工作票的填写要求一致。b）施工单位在工作现场自行装设的接地线（注明确实地点）：填写工作班组自行负责组织实施的工作接地线的线路电压等级、名称和杆塔号（或电缆终端编号），及具体
15、的位置（大号侧或小号侧）。若使用分相式接地线时，则应填写相别。5.3.13注意事项：a）对施工人员的要求：填写对施工人员作业资质、行为要求等。b）对施工机具的要求：填写对进入作业现场内施工机具要求，特别是大型施工机具的限制要求。c）对现场施工环境保护的要求：填写对现场通风、物资存放、废水废油排放等要求。d）其他应采取的安全措施及注意事项：补充填写对其他安全措施及注意事项的要求。e）施工过程中与运行人员联系的有关事项：填写有关工作的联系人及联系方式。5.3.14运行单位代表签名：填写参与交底的运行单位代表姓名。5.3.15承包商或作业施工单位代表签名：填写接受交底的作业施工单位代表姓名。5.4厂站第一种工作票填写规范5.4.1厂站名称：填写对设备运维负直接责任的地（市）、县（区）级单位，或直至供电所的名称。5.4.2 编号：按一般规定执行。5.4.3 工作负责人（监护人填写该项工作的工作负责人姓名和联系电话。5.4.4单位和班组：填写工作负责人所在班组名称或外单位名称。班组与厂站属于同一主管
