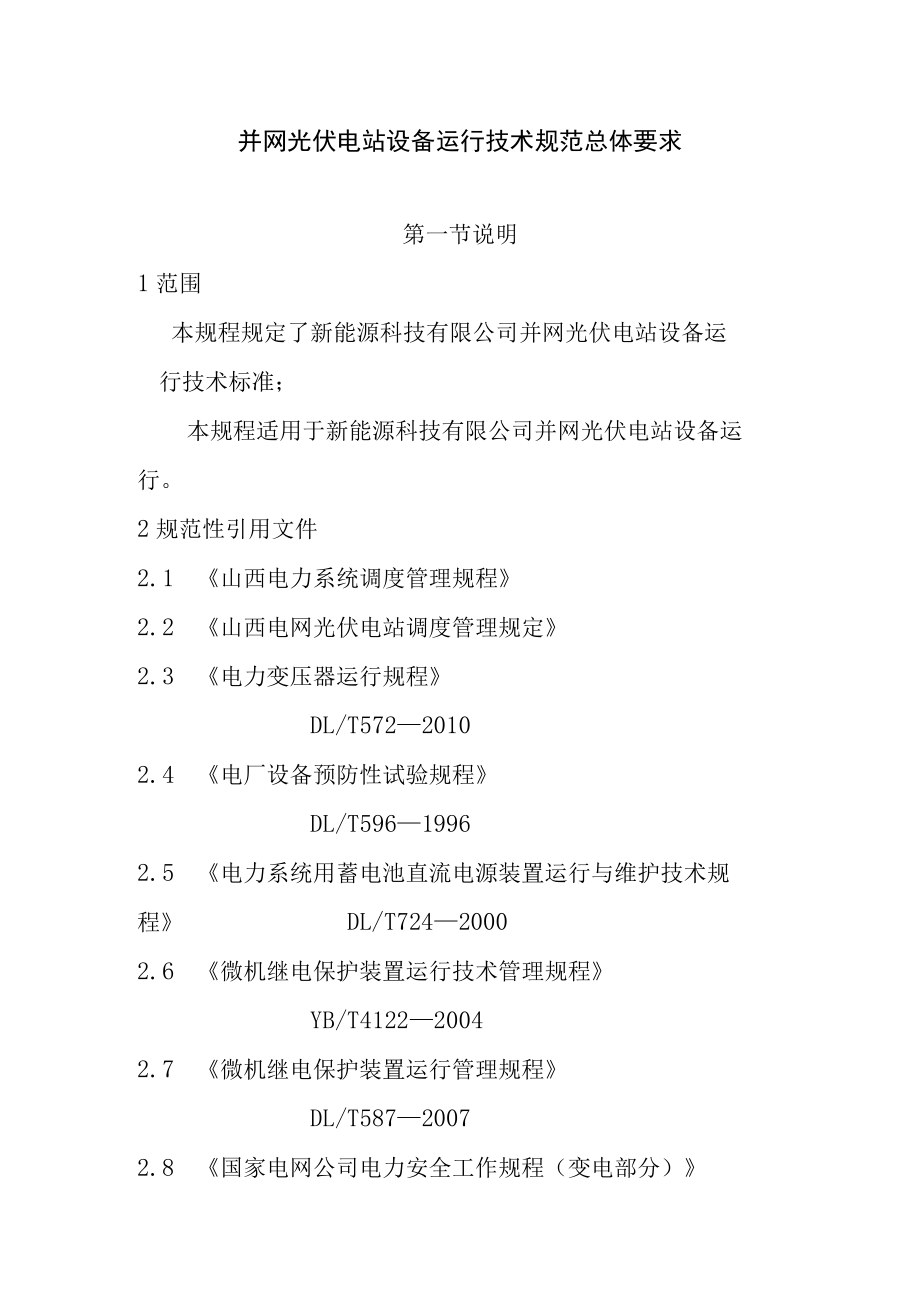

1、并网光伏电站设备运行技术规范总体要求第一节说明1范围本规程规定了新能源科技有限公司并网光伏电站设备运行技术标准；本规程适用于新能源科技有限公司并网光伏电站设备运行。2规范性引用文件2.1 山西电力系统调度管理规程2.2 山西电网光伏电站调度管理规定2.3 电力变压器运行规程DL/T57220102.4 电厂设备预防性试验规程DL/T59619962.5 电力系统用蓄电池直流电源装置运行与维护技术规程DL/T72420002.6 微机继电保护装置运行技术管理规程YB/T412220042.7 微机继电保护装置运行管理规程DL/T58720072.8 国家电网公司电力安全工作规程（变电部分）2.9
2、 继电保护和安全自动装置技术规程GB/T14285-20062. 10国家电网公司十八项电网重大反事故措施2.11防止电力生产重大事故的二十五项反措2. 12设备出厂资料及使用说明书3定义和术语3. 1充电是指设备带标称电压但不接带负荷。3.2 送电是指设备充电并带负荷（指设备投入环状运行或带负荷）。3.3 停电是指断开断路器及隔离开关使设备不带电压。3. 4解列是指将一个电网分解为两个及以上电气相互独立的部分运行。3. 5并列是指将两个及以上电气相互独立运行的设备通过运行方式切换连为一个整体电网运行。3.6设备（开关、线路、主变、母线等）的五种状态运行状态、热备用状态、冷备用状态、试验状态和

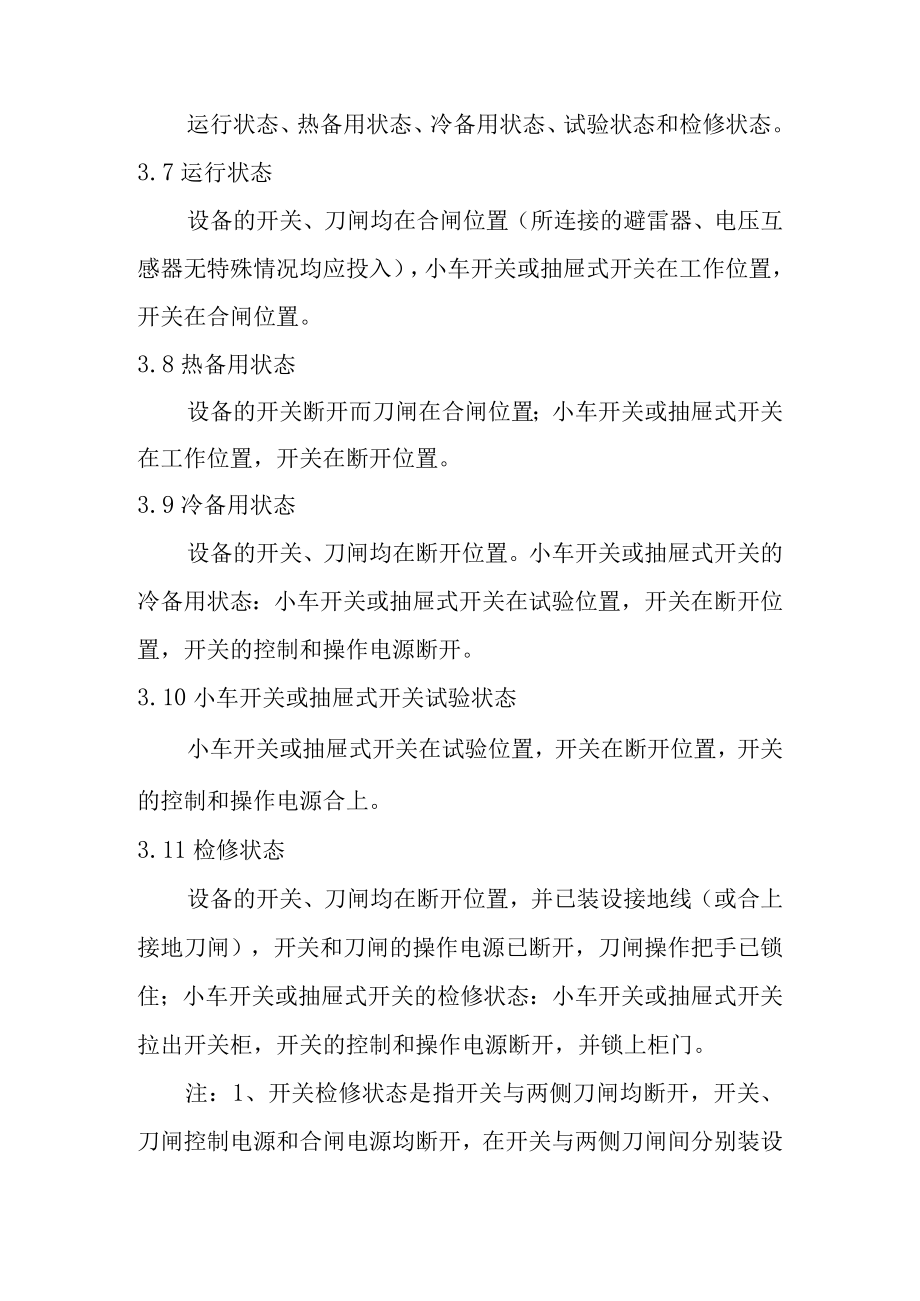

3、检修状态。3.7运行状态设备的开关、刀闸均在合闸位置（所连接的避雷器、电压互感器无特殊情况均应投入），小车开关或抽屉式开关在工作位置，开关在合闸位置。3.8热备用状态设备的开关断开而刀闸在合闸位置；小车开关或抽屉式开关在工作位置，开关在断开位置。3.9冷备用状态设备的开关、刀闸均在断开位置。小车开关或抽屉式开关的冷备用状态：小车开关或抽屉式开关在试验位置，开关在断开位置，开关的控制和操作电源断开。3.10小车开关或抽屉式开关试验状态小车开关或抽屉式开关在试验位置，开关在断开位置，开关的控制和操作电源合上。3.11检修状态设备的开关、刀闸均在断开位置，并已装设接地线（或合上接地刀闸），开关和刀闸
4、的操作电源已断开，刀闸操作把手已锁住；小车开关或抽屉式开关的检修状态：小车开关或抽屉式开关拉出开关柜，开关的控制和操作电源断开，并锁上柜门。注：1、开关检修状态是指开关与两侧刀闸均断开，开关、刀闸控制电源和合闸电源均断开，在开关与两侧刀闸间分别装设接地线或合上接地刀闸，检修的开关与刀闸间接有电压互感器时，则该互感器的刀闸应断开并取下高低压熔丝。若开关柜线路侧仍带电，则该柜出线的第一组线路刀闸也应断开，否则该线路应转检修。注：2、线路检修状态是指线路的开关，母线侧、线路侧刀闸均断开，开关、刀闸控制电源和合闸电源断开，在线路出线端装设接地线或合上接地刀闸，如线路侧装有电压互感器时，应将其刀闸断开，
5、并取下高、低压熔丝。注：3、母线检修状态是指接在母线上的所有开关、刀闸断开，开关、刀闸控制电源和合闸电源断开，根据母线长度和有无倒送电，有无感应电压等实际情况确定装设足够的接地线（或合上接地刀闸），应取下母线电压互感器高、低压熔丝。注：4、变压器检修状态是指接在变压器各侧的开关、刀闸均已断开（中性点接地刀闸应断开），开关、刀闸控制电源和合闸电源断开，并在变压器各侧装设接地线（或合上接地刀闸）。变压器接有电压互感器时，应将其刀闸断开，并取下高、低压熔丝。3.12运行转热备用是指断开设备各侧开关。3.13热备用转运行是指检查刀闸合闸的前提下合上除检修要求不能合或方式明确不合的开关以外的设备各侧开关
6、。3.14热备用转冷备用是指检查设备各侧开关断开的前提下断开设备各侧刀闸。3.15冷备用转热备用是指检查设备各侧开关断开的前提下合上设备各侧刀闸。3.16冷备用转检修是指在设备可能来电的各侧合上接地刀闸（或装设接地线）。3.17检修转冷备用是指拉开设备各侧接地刀闸或拆除接地线。3.18热备用转检修是指拉开设备各侧刀闸，并在设备可能来电的各侧合上接地刀闸（或装设接地线）。3.19检修转热备用是指拉开设备各侧接地刀闸，合上除检修要求不能合或方式明确不合的刀闸以外的设备各侧刀闸。3.20运行转检修是指断开设备各侧开关及刀闸，并在设备可能来电的各侧合上接地刀闸（或装设接地线）。3.21检修转运行是指断
7、开设备各侧接地刀闸（或拆除接地线），合上各侧开关及刀闸。3.22紧急停机是指按下紧急停机按钮，交流主接触器脱扣，并网逆变器停止工作。3.23启动中是指逆变器初次安装完毕，直流输入和交流输出端子均正常连接，所有断路器均闭合，上电准备并网。3.24运行是指逆变器正常工作，将光伏阵列的直流电变为交流电并入电网。3.25并网发电是指逆变器检测交流电网满足并网发电条件，同时检测光伏阵列有足够能量，其后并网交流接触器自动合闸进入并网发电模式，逆变电源一直以最大功率点跟踪方式使光伏阵列输出的能量最大。3.26待机是指逆变器不断检测光伏阵列是否有足够的能量并网发电，当达到并网条件时逆变器从待机模式转入运行模式
8、。3.27故障是指当光伏发电系统出现故障时，逆变器停止运行并进入故障状态。3.28按键关机是指人为的通过逆变器触摸屏发出关机命令来控制逆变器关机。3.29按键开机是指人为的通过逆变器触摸屏发出开机命令来控制逆变器开机。第二节系统概述吉县润发光伏电站规划容量IOMWp,以IMWp为一个单元并网发电。每个单元在电气布置上完全相同。每个单元光伏系统采用地面固定式阵列安装，电站安装多晶硅电池组件10MWpo-多晶硅光伏阵列采用互惠光电有限公司（270W,8412块）、多晶硅光伏阵列采用（润峰）有限公司（255MWp,）生产的共计（42064）块多晶硅电池组件；IOkV升压箱变9台（IOOOkVA）；I
9、OkV中压柜5面；0.4kV低压开关柜3面。电站安装有（天诚同创）有限公司生产的（EA500KTF）光伏并网逆变器（500KW）18台，逆变器交流侧额定工作电压270V,每1台逆变器接0.5MWp容量的光伏阵列，每2台逆变器交流侧并联通过1台IOOokVA三相双绕组无励磁调压变压器升压至IOkVo电站共设9个IMWp的子方阵，每500KWp太阳电池经一台直流柜与一台500KW逆变器构成一个光伏发电单元，每个光伏发电单元经50OKW逆变器将直流电转换为低压交流电，逆变器室的两个光伏发电单元经1台IOOOkVA、IOkV双分裂绕组升压箱式变，将逆变器输出的交流电进行升压，每6台IOkV升压箱式变在
10、高压侧并联为1回电源进线，共计2回电源进线；电站采用一级升压模式，20台逆变器交流出线分别经9台IOOOkVA油浸式升压变升至IokV,电站IOkV侧采用单母线接线，1OkV开关柜母线汇流后以一回IOkV架空线路接入吉祥站。站用电采用双电源供电，主电源引自站内IOkV母线，经IOkV/0.4kV变压器降压至0.4kV；备用电源引自程木线，主、备用电源分别接至04kV站用电馈线柜，并设“备自投”装置。电站电气二次：设置变压器保护装置、IOkV线路保护装置、GPS装置、直流蓄电池组、直流充电装置及UPS装置、关口电能计量装置、故障录波装置、有功无功控制装置、远动及网络通讯装置、调度数据网络装置、光
11、功率预测系统、微机五防工作站等；设置一套站内监控系统，对逆变器、高低压开关、变压器、母线、继电保护、计量、直流系统、UPS等电气一、二次设备进行监控。电站同期并网功能由逆变器自动完成。第三节设备调管划分和运行方式1 .设备调管划分及规定1.1 临汾调管设备光伏电站安装的30MWP光伏发电阵列升压变、IOkV母线、IOkV高压开关、线路保护及关口计量装置的运行方式由临汾地调调管。L2光伏电站调管设备光伏电站光伏发电阵列、直流防雷汇流箱、直流防雷配电柜、光伏1#进线、01#-60#逆变器、计算机监控系统、站用变、400V站用电系统以及站内其它辅助设备由光伏电站统一调度，设备运行方式由生产负责人决定
12、。1.3 各级调度机构是光伏电站设备运行的组织、指挥、指导和协调机构，光伏电站运行值班人员必须服从调度管理，严格执行调度命令。1.4 当发生设备异常或事故时，运行值班人员必须及时向上级调度汇报，并按照调度命令和本规程进行处理，若情况紧急时，当值值班长可根据有关规定，在未经上级调度员许可的情况下进行事故处理，但事后必须立即向有关调度汇报。L5对于本站所管辖设备，由当值值班长负责管理和决定其运行方式。2.运行方式：2.1 正常运行方式：2 .1.本站IOkV单母线接线方式，由出线润吉线571与110千伏吉祥站站并网运行；IOkV进线共2回进线572、573,及IOkV母线电压互感器51-9、SVG
13、575站用变574、计量柜102；3 .1.240OV系统母线正常情况下由(10)kV厂用变接带；2. 2特殊运行方式1. 2.1IOkV光伏1#进线及开关由于自身设备问题停运时其余系统调度设备运行方式不受影响；2. 2.2400V系统因IOkV厂用变由于自身或电源侧故障停运时，400V母线由引自城木线电源接带，其“备自投”装置应退出运行；3. 1事故运行方式3. 1.1IOkV线路发生故障，光伏电站全站停电、IOkV系统全停。40OV母线由引自(吉祥站)变电站电源接带运行；3. 1.2IOkV母线故障时，光伏电站全站停电、IOkV系统全停。母线所带所有负荷开关跳闸或失电，40OV母线由引自城
14、木线电源接带;3. 1.3IOkV任一光伏进线发生故障时，所带光伏发电阵列逆变器及箱变停运；3.L4400V母线发生故障，失去站用电源，交流操作的开关失去操作电源，直流系统由蓄电池接带运行（控制时间不超过24小时），UPS由直流蓄电池接带电源运行。第四节倒闸操作的原则及一般规定1倒闸操作的一般规定Ll变电设备的倒闸操作必须严格遵守国家电网公司电力安全工作规程、山西电网调度规程、山西电网光伏电站调度管理规定和其它有关规程规定；L2执行倒闸操作时，操作人应先根据监控系统、系统图拟出正确的倒闸操作票，核对检查无误后，由操作人、监护人、值班负责人审核无误后分别在倒闸操作票上签名，由当值值班长或调度员下
15、达操作命令后方可执行；较为复杂或重要的倒闸操作，还须生产管理部门负责人审核，并进行现场后备监护；L3倒闸操作中发生任何疑问，必须立即停止操作，并向值班长或调度员询问清楚后再进行操作，不得擅自更改操作票、不准随意解除闭锁装置，待疑问或异常查清消除后，根据值班长或调度员命令执行；1.4 倒闸操作应由两人进行，一人操作，一人监护；重大或复杂操作应设第三人后备监护；1.5 操作中必须按规定使用合格的安全工器具和专用工具；L6操作时，操作人员一定要集中精力，非操作人员应加强监视，密切注意设备运行情况，做好事故预想，必要时提醒操作人员；操作时，必须先核对设备的名称和编号，并检查开关、刀闸、自动装置的状态；操作中，应认真执行监护制度和复诵制度，每操作完一项即由监护人在操作项前画“J”，对于重要项目应在该项操作后面记录实际操作时间；L7重要的操作应尽可能安排在低谷负荷时进行，以避免误操作对电网的影响；L8操作人与带电体应保持足够的安全距离，同时应穿合格的安全工作服；用绝缘杆拉、合高压刀闸、跌落式熔断器或经传动机构拉、合高压开关和高压刀闸，操作时应戴绝缘手套，操作室外设备时，还应穿绝缘靴；1.1 9雨天操作室外高压设备时，使用
