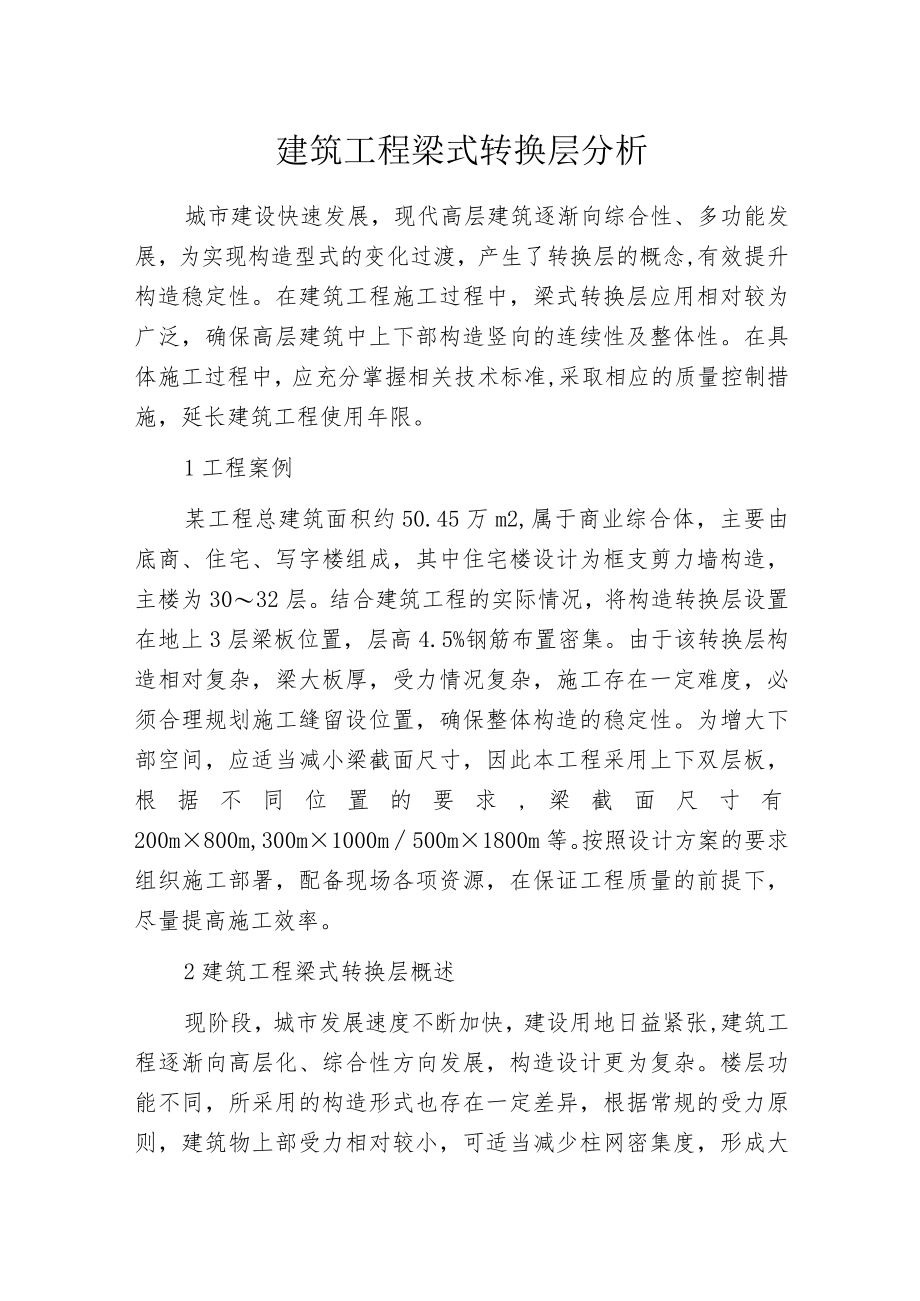

《建筑工程梁式转换层分析.docx》由会员分享，可在线阅读，更多相关《建筑工程梁式转换层分析.docx（4页珍藏版）》请在第壹文秘上搜索。
1、建筑工程梁式转换层分析城市建设快速发展，现代高层建筑逐渐向综合性、多功能发展，为实现构造型式的变化过渡，产生了转换层的概念,有效提升构造稳定性。在建筑工程施工过程中，梁式转换层应用相对较为广泛，确保高层建筑中上下部构造竖向的连续性及整体性。在具体施工过程中，应充分掌握相关技术标准,采取相应的质量控制措施，延长建筑工程使用年限。1工程案例某工程总建筑面积约50.45万m2,属于商业综合体，主要由底商、住宅、写字楼组成，其中住宅楼设计为框支剪力墙构造，主楼为3032层。结合建筑工程的实际情况，将构造转换层设置在地上3层梁板位置，层高4.5%钢筋布置密集。由于该转换层构造相对复杂，梁大板厚，受力情况
2、复杂，施工存在一定难度，必须合理规划施工缝留设位置，确保整体构造的稳定性。为增大下部空间，应适当减小梁截面尺寸，因此本工程采用上下双层板，根据不同位置的要求,梁截面尺寸有200m800m,300m1000m500m1800m等。按照设计方案的要求组织施工部署，配备现场各项资源，在保证工程质量的前提下，尽量提高施工效率。2建筑工程梁式转换层概述现阶段，城市发展速度不断加快，建设用地日益紧张,建筑工程逐渐向高层化、综合性方向发展，构造设计更为复杂。楼层功能不同，所采用的构造形式也存在一定差异，根据常规的受力原则，建筑物上部受力相对较小，可适当减少柱网密集度，形成大空间。而实际施工过程中，为满足建筑
3、功能的要求，构造布置与常规方式相反，上部空间小，主要剪力墙构造为主，下部设计为框架柱，因此，需按照规定要求设置转换层，实现功能过渡。当前建筑工程规模逐渐扩大,转换层在工程建设中应用更为广泛，在保证构造稳定性方面发挥着积极作用。梁式转换层、空腹桁架转换层、箱式转换层等是常见的构造形式，其中梁式转换层施工较为灵活，可根据实际情况设置转换梁方向，且受力明确，设计和施工相对简单，受力性能良好。3建筑工程梁式转换层施工技术分析3.1模板及支架施工。1）首先是斜撑施工，斜撑杆夹角不得大于45。，与模板外侧间距控制在40Omm左右，按照设计方案的要求合理确定斜撑杆具体位置。为保证斜撑支架的整体性和稳定性，斜
4、撑杆与立杆、横杆采取扣接处理的措施。其次是钢管支撑，在开展钢管支撑前，必须确保各构件严密连接，若出现滑动现象，不仅影响支撑体系的稳定性，还可能导致钢管直接作用在楼板上，形成集中荷载。由碗扣脚手钢管搭设排架，为转换层构造的模板提供支撑，并安装可调支托，担负构造轴向力。模板支架荷载相对较大，不得出现支撑倒塌的现象，否则将造成严重的安全事故，因此在保证支撑体系满足设计要求的根底上，采取必要加固措施，充分利用转换构造区域边缘构件，卸载外部压力，提升构造稳定性。2）模板安装。在安装模板之前，根据设计方案测量现场各项参数，确定模板具体位置，弹出梁柱边线，后期安装施工时以此为依据，将实际误差控制在条件允许范
5、围之内。同时检验模板材料的质量，其外观尺寸、强度等必须满足施工要求，若存在破损现象，应及时采取修补措施，及时将质量不合格的材料清退出场。在满堂模板支架四边设置纵向剪刀撑，间距控制在IOm左右，自底至顶连续设置，对于4m以上的模板支架，需设置水平剪刀撑。为防止梁和板出现变形问题，跨度较大的模板还应按照设计要求起拱，合理控制实际起拱高度。模板安装应保证稳定、牢固，接缝处密封性良好，防止后期施工中出现漏浆现象，由专门技术人员检验安装质量，具体标准如下表1所示。3.2钢筋工程。1）钢筋翻样与下料。为保证转换层顺利施工，必须严格按照设计方案的要求准确翻样和下料。通常情况下，转换大梁部位的主筋施工难度大，
6、均需弯起锚固，为增大节点空间，可将最下一排主筋尽量靠柱边上弯，其他负筋伸至弯起筋即可。在梁内部的主筋数量相对较多，需合理调整接头位置，防止主筋焊接接头位于同一平面，满足相关技术要求。2）钢筋的连接与安装。在具体施工过程中，转换层含钢量高，钢筋分布密集，不同位置的钢筋，其受力情况也存在一定差异，因此，在钢筋连接时应综合考虑实际受力情况，确定最正确的连接方式。转换层构造中最重要的受力单元是大梁处的主筋，通常采用冷挤压的连接方式，将套筒安装在待连接钢筋端部，由大吨位液压挤压机将其连接成整体，防止焊接接头可能存在的脆性，最大限度降低对钢筋材料的损害。随后将钢筋材料安装至指定位置，严格规范操作行为，柱节
7、点箍筋施工时，应明确具体数量与位置，将其放置在各层主筋之间，由上至下绑扎固定，不得少放、漏放。3.3混凝土浇筑。在转换层施工过程中，通常采用叠合浇筑技术，能够有效改善转换层的受力情况，提高建筑工程的稳定性及安全性，具体操作为：混凝土材料进场之前按照要求开展质量验收，不得存在离析现象。同时将截面处的松散集料、浮浆等完全去除，开展分层浇筑，每层混凝土浇筑完成后，适当震动捣实，提升材料的密实程度。振捣间距不宜超过50cm,防止出现漏振现象，振点停留时间在2030s左右，直至压实程度到达设计要求。随后按照规定要求开展养生，采用薄膜覆盖，并定期浇水养护，尽量降低混凝土构件的内外部温差，防止出现构造裂缝,
8、待混凝土强度到达设计要求，方可拆掉模板。4建筑工程梁式转换层施工质量控制措施1）模板支撑体系是否牢固是影响转换层施工的重要因素，必须加强质量控制措施。首先检查立杆、钢管等材料是否满足施工要求，及时清退质量不达标材料，按照规定要求检测扣件，不得存在锈蚀现象，扣件螺栓拧紧力矩控制在40-60Nmo安装完成的模板由专业技术人员验收，将安装误差控制在条件允许范围之内。要求由中间至两侧对称浇筑混凝土，组织施工人员观察架体变形情况，防止模板支撑体系受力不均匀，出现坍塌现象。待下层混凝土强度到达设计要求后，松开架体支顶，浇筑上层混凝土，由架体和已浇筑的混凝土共同担负上部荷载。5结语由于转换层构造钢筋密集，施工难度相对较大，必须充分掌握相关技术规范，严格遵循工艺流程，采取必要的质量控制措施，优化支撑体系，防止在施工过程中出现坍塌现象,确保工程建设顺利开展。同时加强混凝土养护作业，合理控制构件内外部温度，尽量减少有害裂缝，提升建筑工程的稳定性，延长使用年限。相信经过以上的介绍，大家对建筑工程梁式转换层研究也是有了一定的认识。
