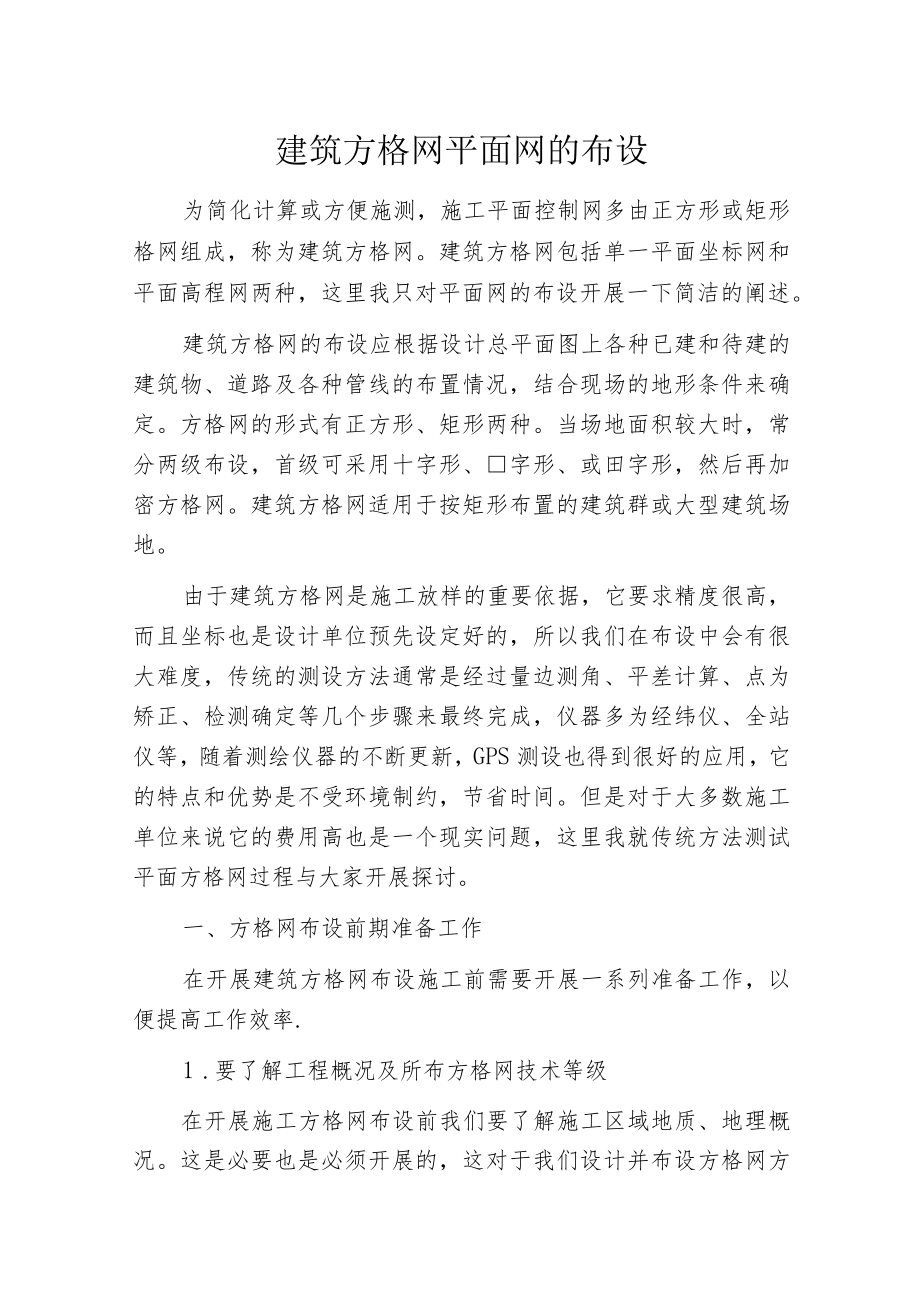

1、建筑方格网平面网的布设为简化计算或方便施测，施工平面控制网多由正方形或矩形格网组成，称为建筑方格网。建筑方格网包括单一平面坐标网和平面高程网两种，这里我只对平面网的布设开展一下简洁的阐述。建筑方格网的布设应根据设计总平面图上各种已建和待建的建筑物、道路及各种管线的布置情况，结合现场的地形条件来确定。方格网的形式有正方形、矩形两种。当场地面积较大时，常分两级布设，首级可采用十字形、字形、或田字形，然后再加密方格网。建筑方格网适用于按矩形布置的建筑群或大型建筑场地。由于建筑方格网是施工放样的重要依据，它要求精度很高，而且坐标也是设计单位预先设定好的，所以我们在布设中会有很大难度，传统的测设方法通常
2、是经过量边测角、平差计算、点为矫正、检测确定等几个步骤来最终完成，仪器多为经纬仪、全站仪等，随着测绘仪器的不断更新，GPS测设也得到很好的应用，它的特点和优势是不受环境制约，节省时间。但是对于大多数施工单位来说它的费用高也是一个现实问题，这里我就传统方法测试平面方格网过程与大家开展探讨。一、方格网布设前期准备工作在开展建筑方格网布设施工前需要开展一系列准备工作，以便提高工作效率.1 .要了解工程概况及所布方格网技术等级在开展施工方格网布设前我们要了解施工区域地质、地理概况。这是必要也是必须开展的，这对于我们设计并布设方格网方案的拟订有很大帮助，另外，我们应掌握工程所需方格网等级，通常我们所涉及
3、的建筑施工方格网其精度等级可归结I和II级，主要技术要求(国标GB50026-20*)为：2 .所用仪器技术精度要求以及注意事项仪器要求最好用测角精度比较高的，否则按规定需要多测回观测，将导致误差增大，所以我们最好要用测角精度高于2，测距精度优于(2mm+2ppm.D)的仪器。注意事项：测量时边长开展仪器加常数、乘常数及气温、气压改正。气温、气压现场实时测定后，输入仪器中改正。测距内业计算时开展仪器加常数、乘常数改正；3 使用全站仪相应配套单棱镜，棱镜常数为零；4 3)前、后视最好使用全站仪相应厂家配套木质三脚架;5 4)测量前对基座及水准气泡和三脚架开展了检校，到达规范要求。仪器外观清洁完好
4、，各项技术指标均满足规范要求，方可使用。6 .人员要求必须为专业测绘人员开展观测、记录、检核。各工序必须严格按规程开展。参测人员必须熟悉施工区环境以及设计布点情况，以保证准确快捷的完成布点的每一步骤。7 .布设网点所需物料、工具面积20Cnl*20cm,厚度0.5cm左右不锈钢板若干块，电钻一个，钻头若干，铜线直径0.5mm1mm,长度不限，钳子一把，钢锂一把，锤子一柄。砂纸若干。测绘用改正纸、改正针足量必备。8 .设计施工方案做到以上几点，了解了现场情况后，我们可以来设计施工方案了。a.首级控制可采用轴线法或布网法，(1)、轴线法(常用方法)1.1 宜位于场地中央，与主要建筑物平行；长轴线上
5、的定位点不得少于3个；轴线点的点位中误差不大于5cm；1.2 放样后的主轴线点，要开展角度观测，检查直线度；测定交角的中误差不大于2.5；直线度的限差在180。士5以内；1.3 轴交点应在长轴线上丈量全长后确定；1.4 短轴线，根据长轴线定向后确定，精度同长轴线，交角的限差在90。5以内。1.5 水平角观测的测角中误差不应大于2.5。(2)、布网法加测对角线的三边网，平均边长2Km,测距中误差20mm,测边相对中误差1/100000。最弱边边长相对中误差Wl40000o角度观测采用方向观测法，仪器选用J2级的中短程全站仪，测回数按6个控制，较差W9。边长测定按4次控制。b具体施工步骤后面详细介
6、绍，强调的是布点完成后检测点位成果利用专业平差软件开展平差。二、实地施工情况我们以轴线法为例简单的说明布设方格网点的步骤：L根据设计方案我们做出几个首级控制点以便做出其他方格网点。2 .利用首级控制网点粗略放样放出其他方格网点点位,精度控制在厘米级即可。这样我们可以根据不同地质类别开展埋石或混凝土浇筑水泥桩。当粗略放样出点位后，可用经纬仪架于点位上，通过正倒镜来做出点位十字线，即通常说的骑马桩，以备点位遭破坏后恢复点位之用。3 .浇筑夯石完成后，再开展第二次放样点位利用骑马桩恢复被施工破坏的十字线，恢复它是为了安装钢板。4 .钢板就位后，我们在钢板上铺上改正纸，开展网点的归化改正，计算平差后的
7、方格点实际坐标与设计坐标的差X、y,以实际的标板方向线来定位，即定出正式点位，消去原点的过程，这个过程也就是建筑方格网点布设中的最重要环节，利用改正针刺点。5 .刺点完成后，我们把已知点同所做的方格网点开展导线测量连测，平差后看点位坐标与设计坐标之间差值，然后在改正纸上开展改正，然后再如上面所述开展导线连测，如此反复直到坐标与设计坐标吻合为止。6 .用电钻依照改正纸指示位置打孔，投入铜芯，再用小锤砸实，砂纸打磨光滑。7 .以上6步全部保质保量完成后，再开展一次导线连测，邻接点间开展规范的测角量边。三、内业处理整理资料外业数据采集完成后，我们开展内业处理，其实这个过程是穿插于外业中开展的，因为我
8、们的外业过程中多次开展网点归化改正，所以每一次都要开展导线平差处理，我们可以利用专业平差软件开展，这样就大大提高了检测结果计算精度，节约了计算时间。至于软件的具体应用过程在这里我就不多加涉入了。成果处理完成后如果满足规程限差要求即可提供与施工单位应用，并提交完备的平差报告、技术总结等书面资料、方格网点坐标成果等。四、结论及展望建筑方格网的轴线与建筑物轴线平行或垂直，因此，可用直角坐标法开展建筑物的定位，测设较为方便，且精度较高。无疑在目前建筑施工中必不可少。随着全站仪的普及导线网、三角网也正日趋将建筑方格网取而代之，包括测设方格网的方法也将会由GPS技术的兴起与普及所取代，这样可以降低作业强度，提高作业效率。这是测绘行业、测绘科学的进步。
