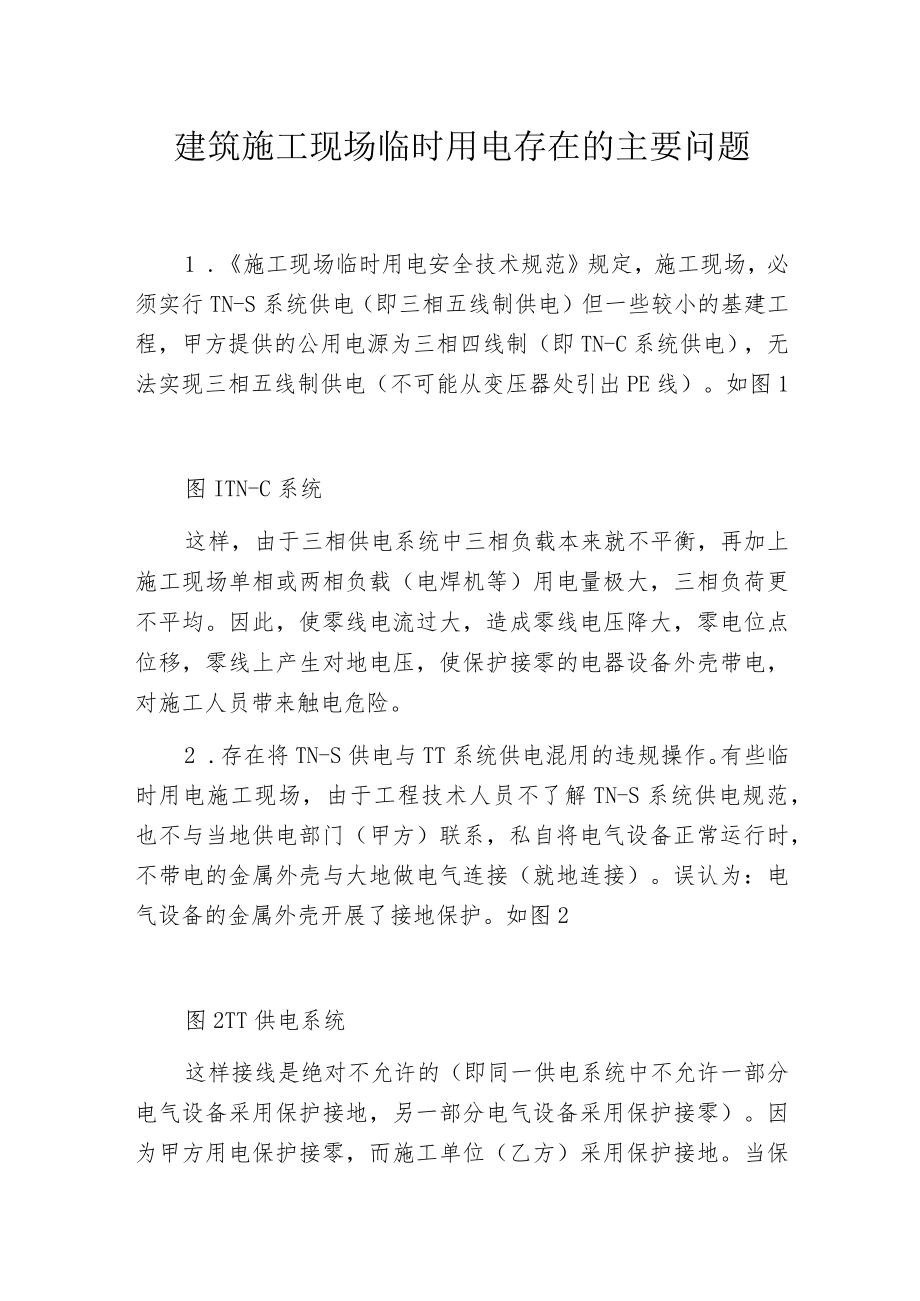

1、建筑施工现场临时用电存在的主要问题1 .施工现场临时用电安全技术规范规定，施工现场，必须实行TN-S系统供电（即三相五线制供电）但一些较小的基建工程，甲方提供的公用电源为三相四线制（即TN-C系统供电），无法实现三相五线制供电（不可能从变压器处引出PE线）。如图1图ITN-C系统这样，由于三相供电系统中三相负载本来就不平衡，再加上施工现场单相或两相负载（电焊机等）用电量极大，三相负荷更不平均。因此，使零线电流过大，造成零线电压降大，零电位点位移，零线上产生对地电压，使保护接零的电器设备外壳带电，对施工人员带来触电危险。2 .存在将TN-S供电与TT系统供电混用的违规操作。有些临时用电施工现场，

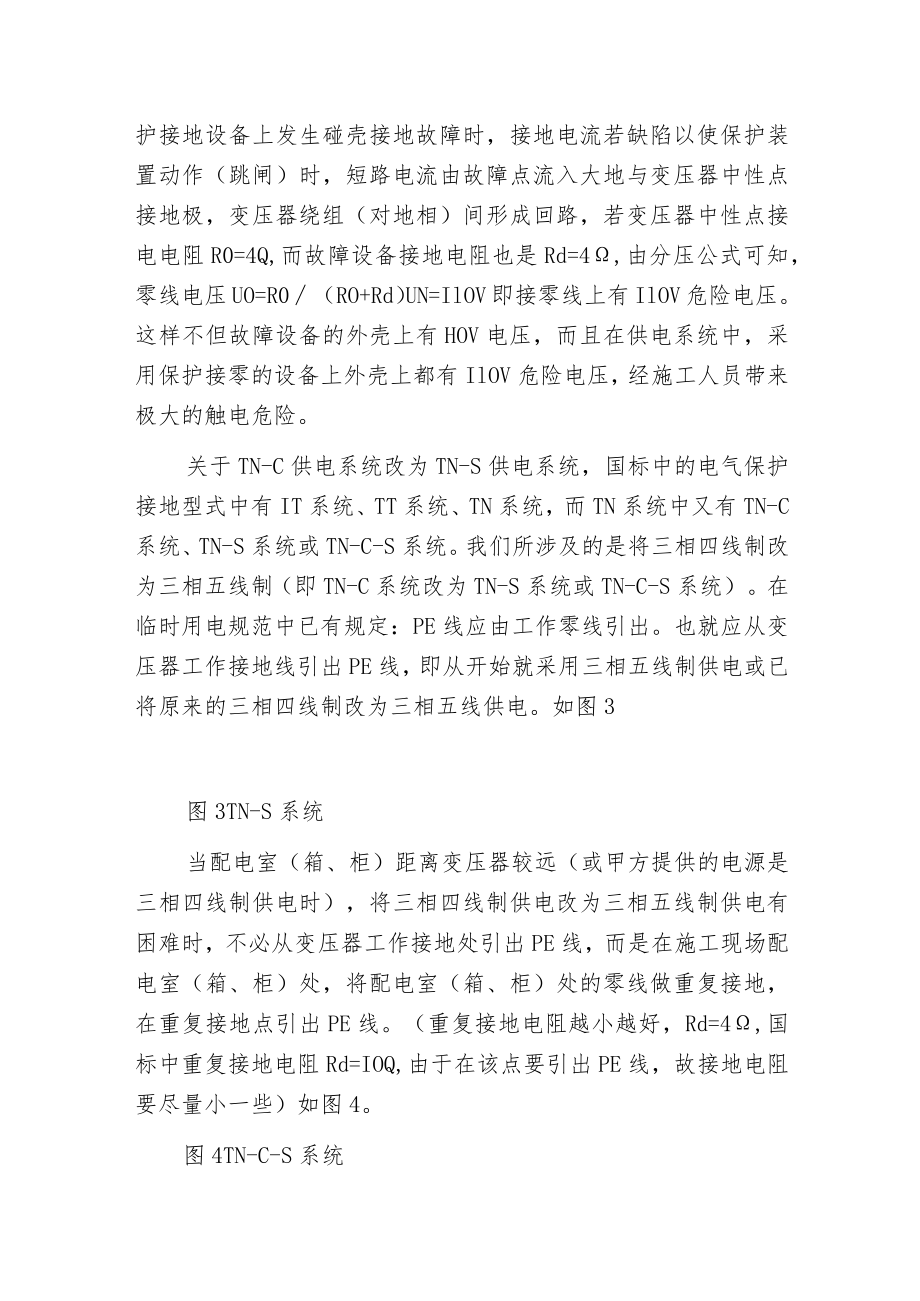

2、由于工程技术人员不了解TN-S系统供电规范，也不与当地供电部门（甲方）联系，私自将电气设备正常运行时，不带电的金属外壳与大地做电气连接（就地连接）。误认为：电气设备的金属外壳开展了接地保护。如图2图2TT供电系统这样接线是绝对不允许的（即同一供电系统中不允许一部分电气设备采用保护接地，另一部分电气设备采用保护接零）。因为甲方用电保护接零，而施工单位（乙方）采用保护接地。当保护接地设备上发生碰壳接地故障时，接地电流若缺陷以使保护装置动作（跳闸）时，短路电流由故障点流入大地与变压器中性点接地极，变压器绕组（对地相）间形成回路，若变压器中性点接电电阻R0=4Q,而故障设备接地电阻也是Rd=4,由分压
3、公式可知，零线电压UO=R0（RO+Rd）UN=IlOV即接零线上有IlOV危险电压。这样不但故障设备的外壳上有HOV电压，而且在供电系统中，采用保护接零的设备上外壳上都有IlOV危险电压，经施工人员带来极大的触电危险。关于TN-C供电系统改为TN-S供电系统，国标中的电气保护接地型式中有IT系统、TT系统、TN系统，而TN系统中又有TN-C系统、TN-S系统或TN-C-S系统。我们所涉及的是将三相四线制改为三相五线制（即TN-C系统改为TN-S系统或TN-C-S系统）。在临时用电规范中已有规定：PE线应由工作零线引出。也就应从变压器工作接地线引出PE线，即从开始就采用三相五线制供电或已将原来

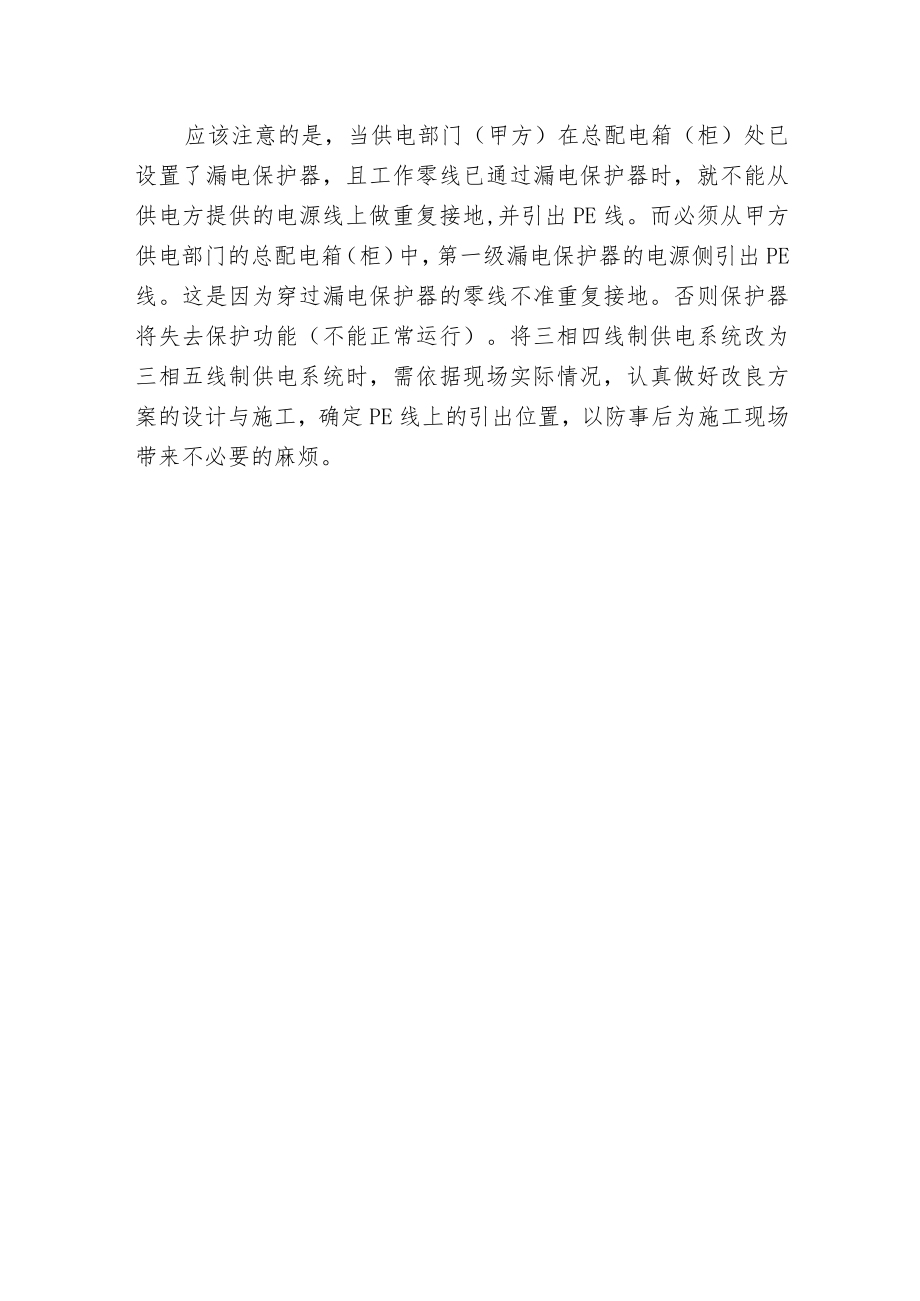

4、的三相四线制改为三相五线供电。如图3图3TN-S系统当配电室（箱、柜）距离变压器较远（或甲方提供的电源是三相四线制供电时），将三相四线制供电改为三相五线制供电有困难时，不必从变压器工作接地处引出PE线，而是在施工现场配电室（箱、柜）处，将配电室（箱、柜）处的零线做重复接地，在重复接地点引出PE线。（重复接地电阻越小越好，Rd=4,国标中重复接地电阻Rd=IOQ,由于在该点要引出PE线，故接地电阻要尽量小一些）如图4。图4TN-C-S系统应该注意的是，当供电部门（甲方）在总配电箱（柜）处已设置了漏电保护器，且工作零线已通过漏电保护器时，就不能从供电方提供的电源线上做重复接地,并引出PE线。而必须从甲方供电部门的总配电箱（柜）中，第一级漏电保护器的电源侧引出PE线。这是因为穿过漏电保护器的零线不准重复接地。否则保护器将失去保护功能（不能正常运行）。将三相四线制供电系统改为三相五线制供电系统时，需依据现场实际情况，认真做好改良方案的设计与施工，确定PE线上的引出位置，以防事后为施工现场带来不必要的麻烦。
