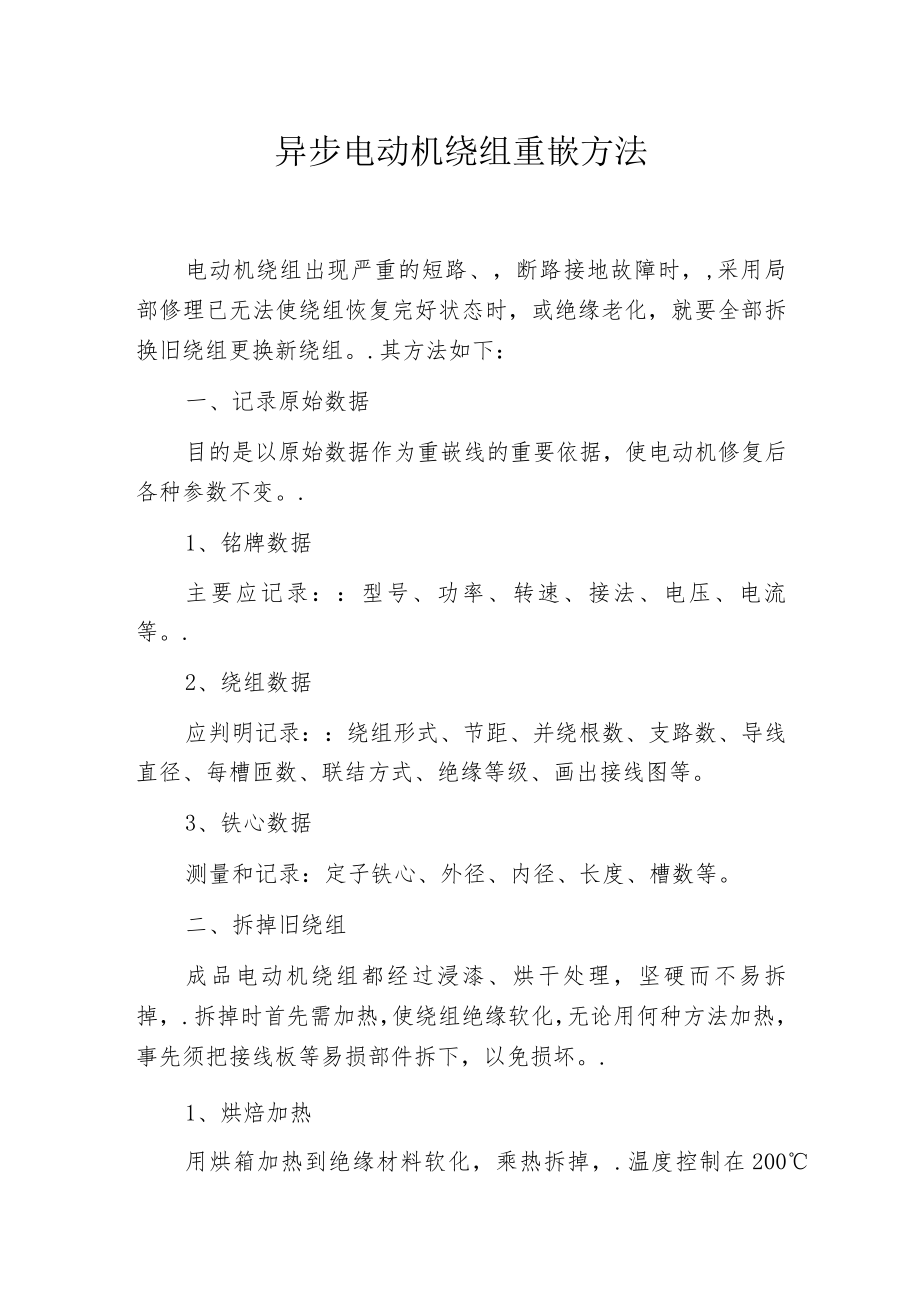

异步电动机绕组重嵌方法.docx_第1页
第1页 / 共4页

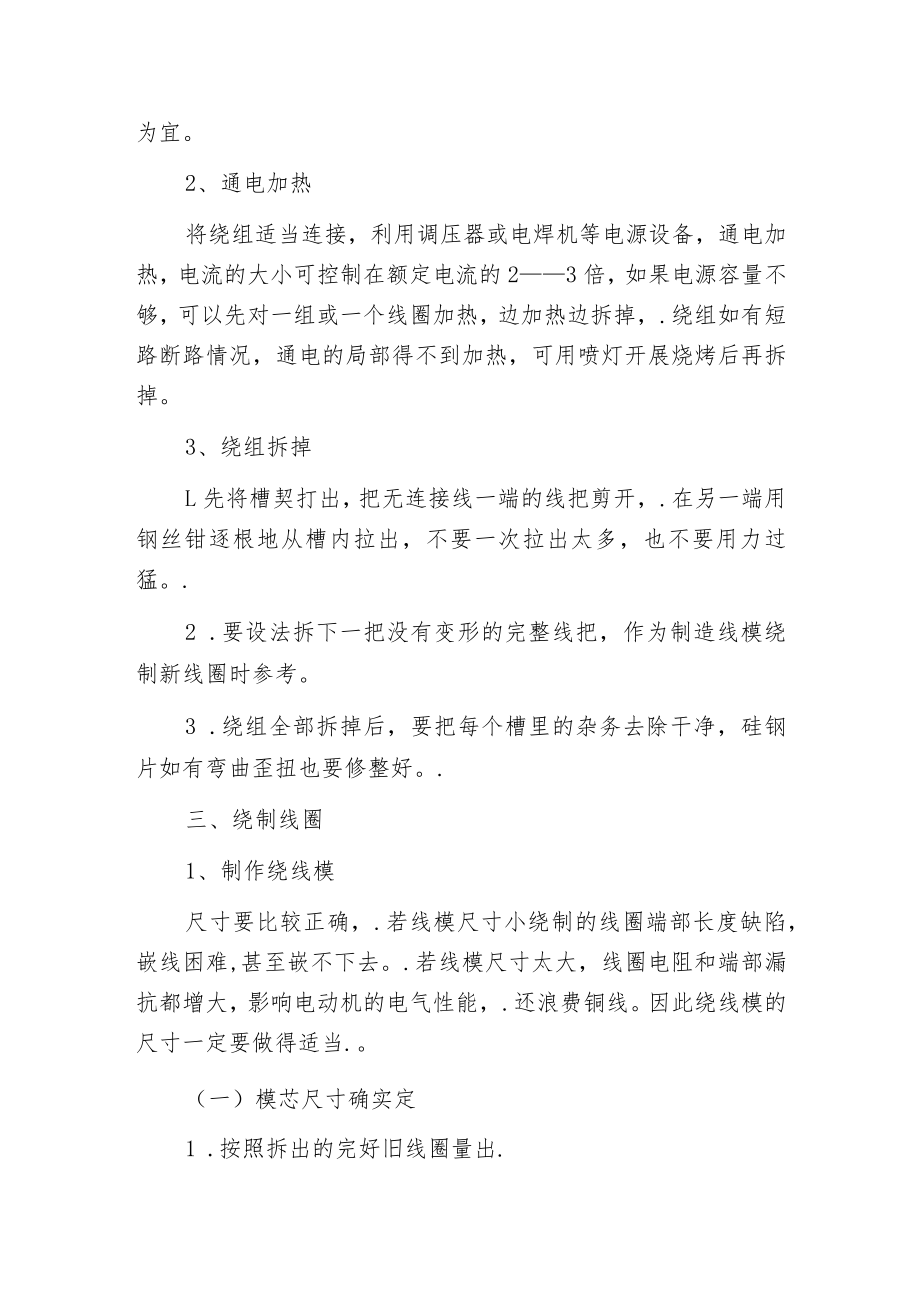

异步电动机绕组重嵌方法.docx_第2页
第2页 / 共4页

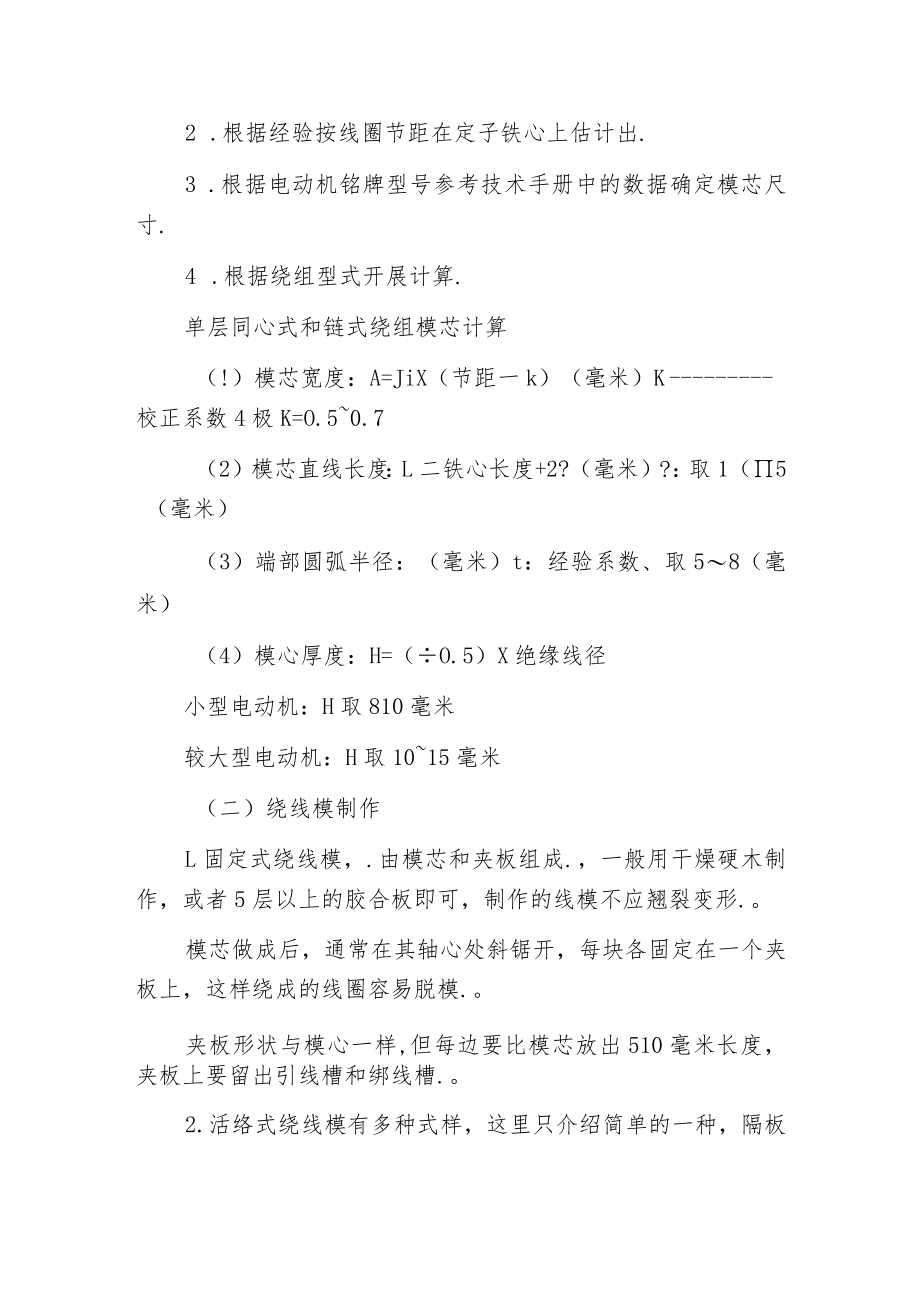

异步电动机绕组重嵌方法.docx_第3页
第3页 / 共4页
异步电动机绕组重嵌方法.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《异步电动机绕组重嵌方法.docx》由会员分享,可在线阅读,更多相关《异步电动机绕组重嵌方法.docx(4页珍藏版)》请在第壹文秘上搜索。

1、异步电动机绕组重嵌方法电动机绕组出现严重的短路、,断路接地故障时,,采用局部修理已无法使绕组恢复完好状态时,或绝缘老化,就要全部拆换旧绕组更换新绕组。.其方法如下:一、记录原始数据目的是以原始数据作为重嵌线的重要依据,使电动机修复后各种参数不变。.1、铭牌数据主要应记录:型号、功率、转速、接法、电压、电流等。.2、绕组数据应判明记录:绕组形式、节距、并绕根数、支路数、导线直径、每槽匝数、联结方式、绝缘等级、画出接线图等。3、铁心数据测量和记录:定子铁心、外径、内径、长度、槽数等。二、拆掉旧绕组成品电动机绕组都经过浸漆、烘干处理,坚硬而不易拆掉,.拆掉时首先需加热,使绕组绝缘软化,无论用何种方法

2、加热,事先须把接线板等易损部件拆下,以免损坏。.1、烘焙加热用烘箱加热到绝缘材料软化,乘热拆掉,.温度控制在200为宜。2、通电加热将绕组适当连接,利用调压器或电焊机等电源设备,通电加热,电流的大小可控制在额定电流的23倍,如果电源容量不够,可以先对一组或一个线圈加热,边加热边拆掉,.绕组如有短路断路情况,通电的局部得不到加热,可用喷灯开展烧烤后再拆掉。3、绕组拆掉L先将槽契打出,把无连接线一端的线把剪开,.在另一端用钢丝钳逐根地从槽内拉出,不要一次拉出太多,也不要用力过猛。.2 .要设法拆下一把没有变形的完整线把,作为制造线模绕制新线圈时参考。3 .绕组全部拆掉后,要把每个槽里的杂务去除干净

3、,硅钢片如有弯曲歪扭也要修整好。.三、绕制线圈1、制作绕线模尺寸要比较正确,.若线模尺寸小绕制的线圈端部长度缺陷,嵌线困难,甚至嵌不下去。.若线模尺寸太大,线圈电阻和端部漏抗都增大,影响电动机的电气性能,.还浪费铜线。因此绕线模的尺寸一定要做得适当.。(一)模芯尺寸确实定1 .按照拆出的完好旧线圈量出.2 .根据经验按线圈节距在定子铁心上估计出.3 .根据电动机铭牌型号参考技术手册中的数据确定模芯尺寸.4 .根据绕组型式开展计算.单层同心式和链式绕组模芯计算(!)模芯宽度:A=JiX(节距一k)(毫米)K校正系数4极K=O.50.7(2)模芯直线长度:L二铁心长度+2?(毫米)?:取1(5(毫

4、米)(3)端部圆弧半径:(毫米)t:经验系数、取58(毫米)(4)模心厚度:H=(O.5)X绝缘线径小型电动机:H取810毫米较大型电动机:H取1015毫米(二)绕线模制作L固定式绕线模,.由模芯和夹板组成.,一般用干燥硬木制作,或者5层以上的胶合板即可,制作的线模不应翘裂变形.。模芯做成后,通常在其轴心处斜锯开,每块各固定在一个夹板上,这样绕成的线圈容易脱模.。夹板形状与模心一样,但每边要比模芯放出510毫米长度,夹板上要留出引线槽和绑线槽.。2.活络式绕线模有多种式样,这里只介绍简单的一种,隔板可用干燥木板或胶合板制作.,板上钻几排孔,孔的位置和数量可以根据需要安排.。隔板为同样的两块,中

5、间夹装可以拆卸的轮子,.若要连绕几只线圈,就要放几组轮子。.2、绕制线圈首先要准备好绕线机和绕线模,绕线机有手动和电动的两种,都要带有计数器,使用方便.。绕制时.把导线线轴搭在放线架上,.应能灵活转动,.并与绕线机保持一定距离。.手握纱团或破布,把导线裹持住,给导线一定的拉力.,使其平直无曲折,但手的拉力应适中。每组线圈的首尾端要留适当长度,并.且应留在同一方向,绕制线圈前,要把布带或线绳放入线模的绑线槽中,导线应尽量严密排列平整,不要交叉重叠,.一个极相组几个线圈连绕时,通常是先从左面绕起,.逐槽右移,过桥线不用套绝缘管,若一相线圈连绕时,应预先把所用的套管套在导线上,绕完一个机相组后,.放好一个套管,再继续绕下一组线圈绕到规定的匝数后,用绑线槽中的布带或线绳,把线圈四个转角扎好,并留一定长度引线剪断取下。.绕制线圈时,.如果需要接线头,必须要接在端部焊接后套上绝缘管。.绕完一组线圈应先试嵌,合格后再继续绕制.。
