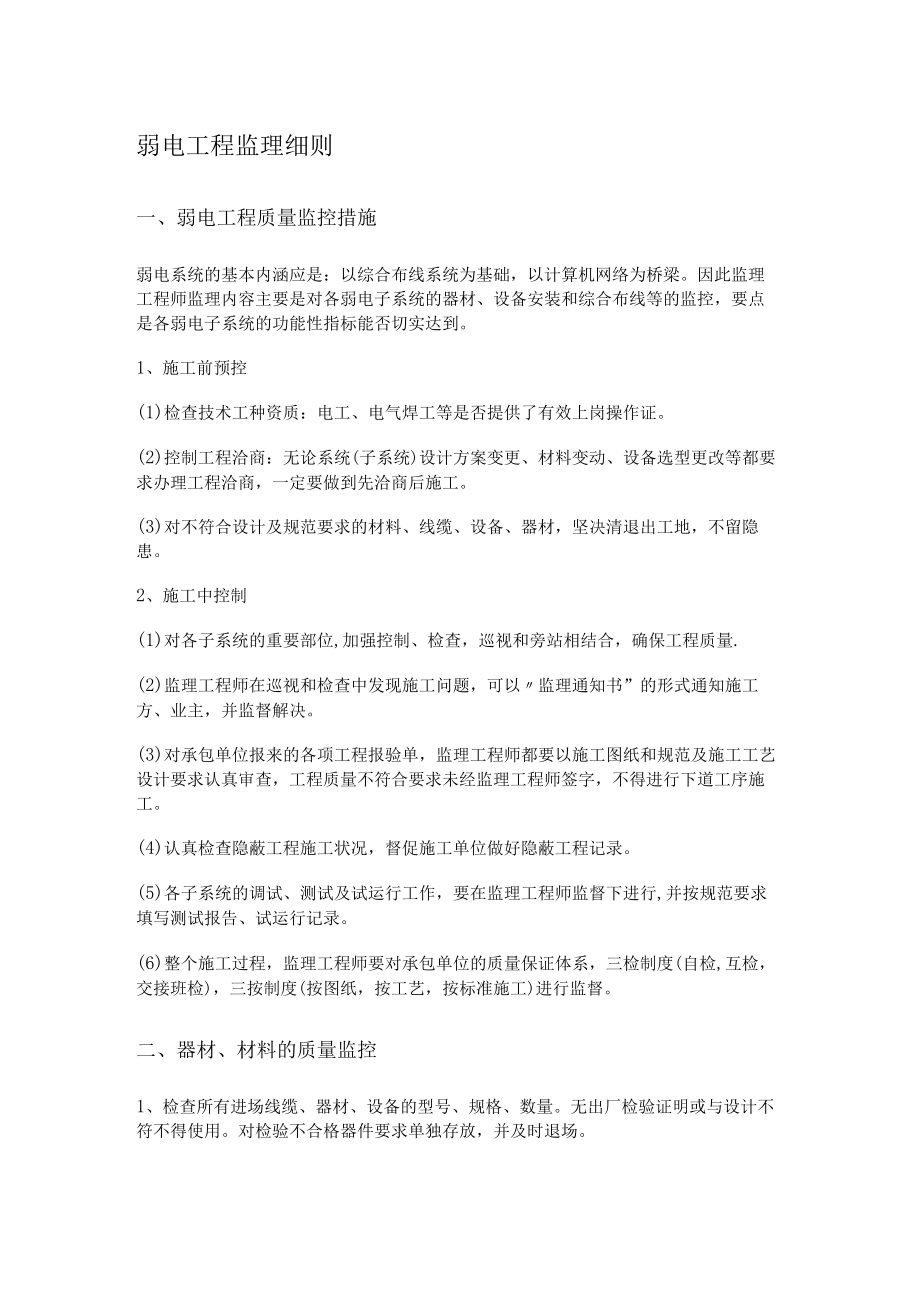

1、弱电工程监理细则一、弱电工程质量监控措施弱电系统的基本内涵应是：以综合布线系统为基础，以计算机网络为桥梁。因此监理工程师监理内容主要是对各弱电子系统的器材、设备安装和综合布线等的监控，要点是各弱电子系统的功能性指标能否切实达到。1、施工前预控(1)检查技术工种资质：电工、电气焊工等是否提供了有效上岗操作证。(2)控制工程洽商：无论系统(子系统)设计方案变更、材料变动、设备选型更改等都要求办理工程洽商，一定要做到先洽商后施工。(3)对不符合设计及规范要求的材料、线缆、设备、器材，坚决清退出工地，不留隐患。2、施工中控制(1)对各子系统的重要部位,加强控制、检查，巡视和旁站相结合，确保工程质量.(
2、2)监理工程师在巡视和检查中发现施工问题，可以监理通知书”的形式通知施工方、业主，并监督解决。(3)对承包单位报来的各项工程报验单，监理工程师都要以施工图纸和规范及施工工艺设计要求认真审查，工程质量不符合要求未经监理工程师签字，不得进行下道工序施工。(4)认真检查隐蔽工程施工状况，督促施工单位做好隐蔽工程记录。(5)各子系统的调试、测试及试运行工作，要在监理工程师监督下进行,并按规范要求填写测试报告、试运行记录。(6)整个施工过程，监理工程师要对承包单位的质量保证体系，三检制度(自检,互检，交接班检)，三按制度(按图纸，按工艺，按标准施工)进行监督。二、器材、材料的质量监控1、检查所有进场线缆

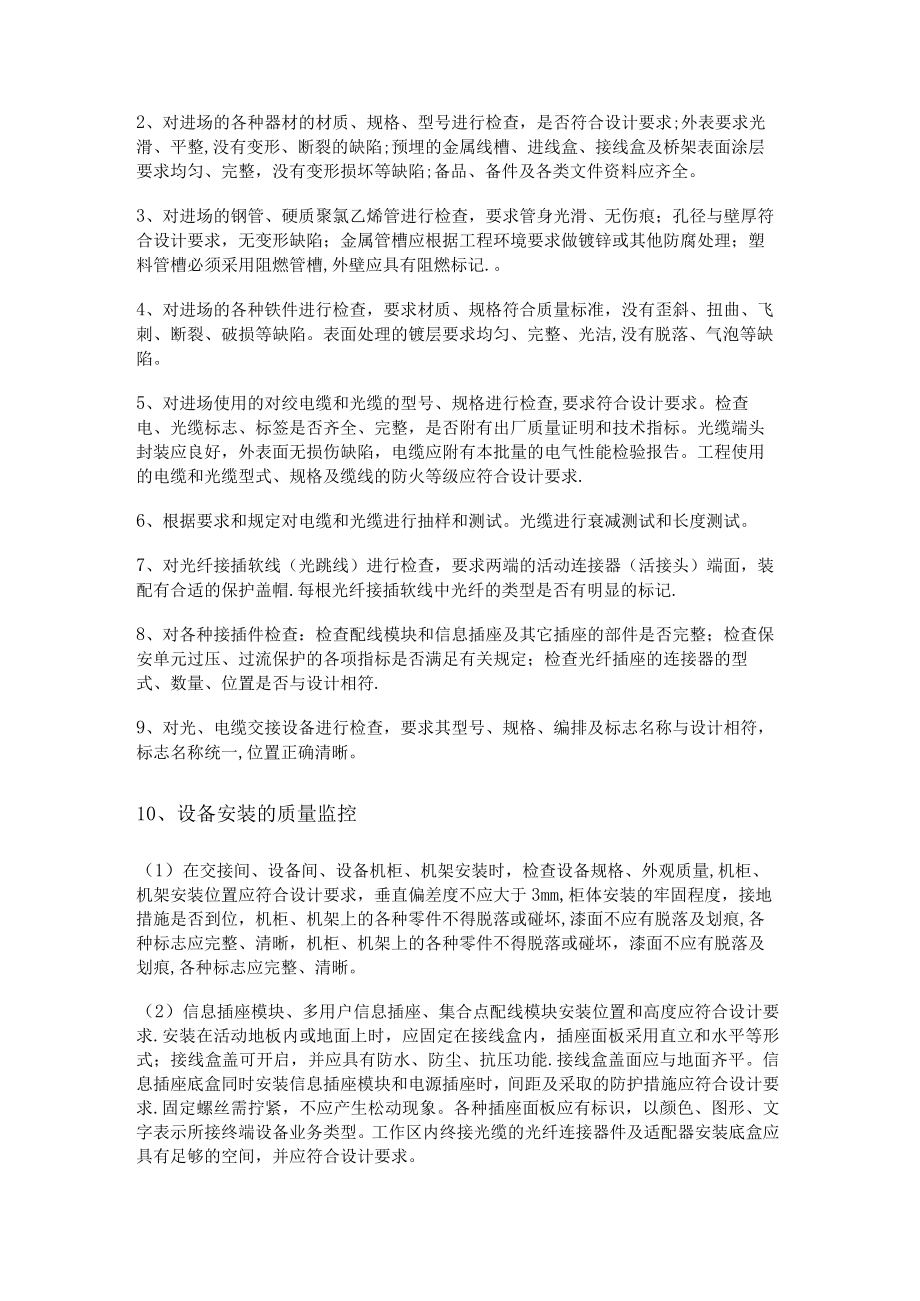

3、、器材、设备的型号、规格、数量。无出厂检验证明或与设计不符不得使用。对检验不合格器件要求单独存放，并及时退场。2、对进场的各种器材的材质、规格、型号进行检查，是否符合设计要求;外表要求光滑、平整,没有变形、断裂的缺陷;预埋的金属线槽、进线盒、接线盒及桥架表面涂层要求均匀、完整，没有变形损坏等缺陷;备品、备件及各类文件资料应齐全。3、对进场的钢管、硬质聚氯乙烯管进行检查，要求管身光滑、无伤痕；孔径与壁厚符合设计要求，无变形缺陷；金属管槽应根据工程环境要求做镀锌或其他防腐处理；塑料管槽必须采用阻燃管槽,外壁应具有阻燃标记.。4、对进场的各种铁件进行检查，要求材质、规格符合质量标准，没有歪斜、扭曲、
4、飞刺、断裂、破损等缺陷。表面处理的镀层要求均匀、完整、光洁,没有脱落、气泡等缺陷。5、对进场使用的对绞电缆和光缆的型号、规格进行检查,要求符合设计要求。检查电、光缆标志、标签是否齐全、完整，是否附有出厂质量证明和技术指标。光缆端头封装应良好，外表面无损伤缺陷，电缆应附有本批量的电气性能检验报告。工程使用的电缆和光缆型式、规格及缆线的防火等级应符合设计要求.6、根据要求和规定对电缆和光缆进行抽样和测试。光缆进行衰减测试和长度测试。7、对光纤接插软线（光跳线）进行检查，要求两端的活动连接器（活接头）端面，装配有合适的保护盖帽.每根光纤接插软线中光纤的类型是否有明显的标记.8、对各种接插件检查：检查
5、配线模块和信息插座及其它插座的部件是否完整；检查保安单元过压、过流保护的各项指标是否满足有关规定；检查光纤插座的连接器的型式、数量、位置是否与设计相符.9、对光、电缆交接设备进行检查，要求其型号、规格、编排及标志名称与设计相符，标志名称统一,位置正确清晰。10、设备安装的质量监控（1）在交接间、设备间、设备机柜、机架安装时，检查设备规格、外观质量,机柜、机架安装位置应符合设计要求，垂直偏差度不应大于3mm,柜体安装的牢固程度，接地措施是否到位，机柜、机架上的各种零件不得脱落或碰坏,漆面不应有脱落及划痕,各种标志应完整、清晰，机柜、机架上的各种零件不得脱落或碰坏，漆面不应有脱落及划痕,各种标志应

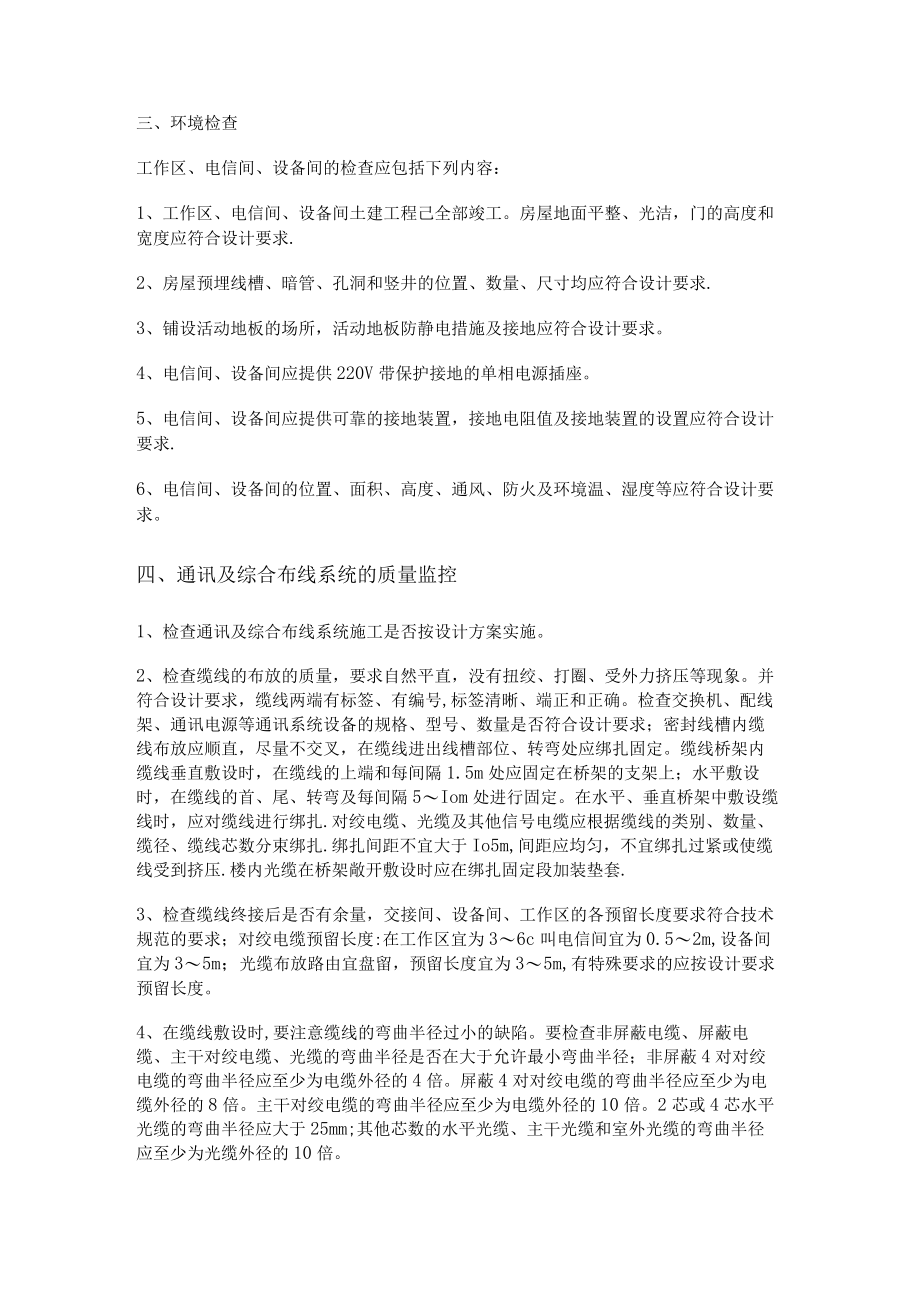

6、完整、清晰。（2）信息插座模块、多用户信息插座、集合点配线模块安装位置和高度应符合设计要求.安装在活动地板内或地面上时，应固定在接线盒内，插座面板采用直立和水平等形式；接线盒盖可开启，并应具有防水、防尘、抗压功能.接线盒盖面应与地面齐平。信息插座底盒同时安装信息插座模块和电源插座时，间距及采取的防护措施应符合设计要求.固定螺丝需拧紧，不应产生松动现象。各种插座面板应有标识，以颜色、图形、文字表示所接终端设备业务类型。工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间，并应符合设计要求。三、环境检查工作区、电信间、设备间的检查应包括下列内容：1、工作区、电信间、设备间土建工程己全部竣
7、工。房屋地面平整、光洁，门的高度和宽度应符合设计要求.2、房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求.3、铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。4、电信间、设备间应提供220V带保护接地的单相电源插座。5、电信间、设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求.6、电信间、设备间的位置、面积、高度、通风、防火及环境温、湿度等应符合设计要求。四、通讯及综合布线系统的质量监控1、检查通讯及综合布线系统施工是否按设计方案实施。2、检查缆线的布放的质量，要求自然平直，没有扭绞、打圈、受外力挤压等现象。并符合设计要求，缆线两端有标签、有编
8、号,标签清晰、端正和正确。检查交换机、配线架、通讯电源等通讯系统设备的规格、型号、数量是否符合设计要求；密封线槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定。缆线桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔5Iom处进行固定。在水平、垂直桥架中敷设缆线时，应对缆线进行绑扎.对绞电缆、光缆及其他信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎.绑扎间距不宜大于Io5m,间距应均匀，不宜绑扎过紧或使缆线受到挤压.楼内光缆在桥架敞开敷设时应在绑扎固定段加装垫套.3、检查缆线终接后是否有余量，交接间、设备
9、间、工作区的各预留长度要求符合技术规范的要求；对绞电缆预留长度:在工作区宜为36c叫电信间宜为0.52m,设备间宜为35m；光缆布放路由宜盘留，预留长度宜为35m,有特殊要求的应按设计要求预留长度。4、在缆线敷设时,要注意缆线的弯曲半径过小的缺陷。要检查非屏蔽电缆、屏蔽电缆、主干对绞电缆、光缆的弯曲半径是否在大于允许最小弯曲半径；非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍。屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的8倍。主干对绞电缆的弯曲半径应至少为电缆外径的10倍。2芯或4芯水平光缆的弯曲半径应大于25mm;其他芯数的水平光缆、主干光缆和室外光缆的弯曲半径应至少为光缆外径的10倍。
10、5、检查电源线、综合布线系统缆线是否分隔布放,其缆线间最小净距应符合设计和规范的规定。电缆、光缆暗管敷设与其它管线间净距也要符合规范规定。（详见GB50312-2007中5。1。1一15。1。1一3表格）对于有安全保密要求的工程，综合布线缆线与信号线、电力线、接地线的间距应符合相应的保密规定。对于具有安全保密要求的缆线应采取独立的金属管或金属线槽敷设。6、在电缆桥架和线槽敷设缆线时，要检查布放是否顺直,尽量不交叉，转弯处是否绑扎,垂直线槽、桥架布放缆线是否按规范采取固定措施.7、检查线槽：线槽是否按单层设施，线槽截面高度和宽度不应超过规范要求；线槽直埋长度超过30米，或线槽交叉、转弯时，是否设
11、置过线盒；过线盒、接线盒是否有防水、抗压功能；从金属线槽至信息插座、接线盒间的缆线是否采用金属软管，桥架及线槽的安装位置应符合施工图要求,左右偏差不应超过50mm,水平度每米偏差不应超过2mm,垂直桥架及线槽应与地面保持垂直,垂直度偏差不应超过3mm.线槽截断处及两线槽拼接处应平滑、无毛刺。吊架和支架安装应保持垂直,整齐牢固，无歪斜现象.金属桥架、线槽及金属管各段之间应保持连接良好，安装牢固。金属非镀锌桥架应做跨接且全程不少于两处可靠接地;预埋线槽宜采用金属线槽，预埋或密封线槽的截面利用率应为30%50%,敷设线槽和暗管的两端宜用标志表示出编号等内容,在建筑物中预埋线槽,宜按单层设置，每一路由
12、进出同一过路盒的预埋线槽均不应超过3根，线槽截面高度不宜超过25mm,总宽度不宜超过30Omm.线槽路由中若包括过线盒和出线盒，截面高度宜在70IOomm范围内。8、检查预埋暗管:直线布管每30m处应设置过线盒装置。预埋在墙体和楼板中的暗管是否超过最大允许管径（预埋在墙体中间暗管的最大管外径不宜超过50Inm,楼板中暗管的最大管外径不宜超过25廊，室外管道进入建筑物的最大管外径不宜超过100mrn）0H音管不应有S形弯出现，最大转弯角度必须大于90。，转弯曲率半径不应小于规定的要求,在路径上每根暗管的转弯角不得多于2个，有转弯的管段长度超过20m时，应设置管线过线盒装置；有2个弯时，不超过15
13、m应设置过线盒；敷设暗管宜采用钢管或阻燃聚氯乙烯硬质管。布放大对数主干电缆及4芯以上光缆时,直线管道的管径利用率应为50%60%,弯管道应为40%50%.暗管布放4对对绞电缆或4芯及以下光缆时，管道的截面利用率应为25%30%.暗管管口应光滑，并加有护口保护，管口伸出部位宜为2550mm。金属管明敷时，在距接线盒300mm处、弯头处的两端、每隔3m处应采用管卡固定.路转弯的曲半径不应小于所穿入缆线的最小允许弯曲半径，并且不应小于该管外径的6倍,如暗管外径大于50mm时，不应小于10倍。9、检查网络地板缆线敷设的保护措施:线槽之间是否沟通，主线槽宽度是否合理，线槽盖板的材料是否符合要求，地板块是
14、否具有抗压、抗冲击和阻燃的性能。10、检查缆线桥架和缆线线槽的保护措施:缆线桥架水平敷设时,支撑间距宜为1.53m0垂直敷设时固定在建筑物结构体上的间距宜小于2m,垂直敷设距地面U8米以下部分是否加有金属盖板，金属线槽和塑料线槽是否按要求设置支架、吊架和固定点。直线段缆线桥架每超过1530m或跨越建筑物变形缝时，应设置伸缩补偿装置。线槽接头处；每间距3m处；离开线槽两端出口O05m处；转弯处应设置支架或吊架;缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10倍。11缆线终接前，核对缆线标识内容是否正确。检查终接处是否牢固，接触良
15、好。检查对绞电缆与插接件连接处是否认准线号、线位色标，不允许有颠倒和错接。12、对绞电缆蕊终接时，检查对绞线是否保持扭绞状态。它与8位模块通用插座相连接时，检查是否按色标和线对顺序卡接.并应按规定的A或B类连接方式连接，同一布线工程中，两种连接方式不能混合作用.13、检查屏蔽对绞电缆的屏蔽层与接插件终接处屏蔽罩是否接触可靠,接触方式是否符合规范。14、检查光缆蕊线是否符合以下要求：采用光纤连接盒连接，其光纤的弯曲半径要求符合安装工艺要求。光纤熔接处是否加以保护和固定。15、检查各类跳线的终接是否符合规定：跳线线缆和接插件接触间的接触是否良好，接线无误，标志是否齐全。跳线选用类型是否符合系统设计
16、要求.其跳线长度要求符合设计要求或规范要求。16、通讯及综合布线系统工程施工完成后，要求施工单位必须按规范进行电气性能测试，并对施工单位的测试仪器进行检查,测试仪表应有二级以上精度,并具有合格证及计量证书,仪表有输出端口能将存贮的测试数据输出至计算机和打印机。测试内容应有:语音、数据和视频信号的传输质量,线缆的长度、最大衰减、最小近端串音衰减（两端均测）、特性阻抗、光纤传输速率、最大衰减限值、最小光回波损耗限值等性能指标以及设计要求特殊规定的测试。五、有线电视系统的质量监控1、有线电视系统设备的规格、型号、数量须符合设计要求，涉及国家强制性安全认证的产品和属于国家广播电影电视总局入网认定范围的广播电视设备应具有有效的认定标识。2、信号无失真、图像清晰平和、无愫声，亮度均匀、信慢比符合规范要求。3、机房设备应采用标准19”机柜安装，
