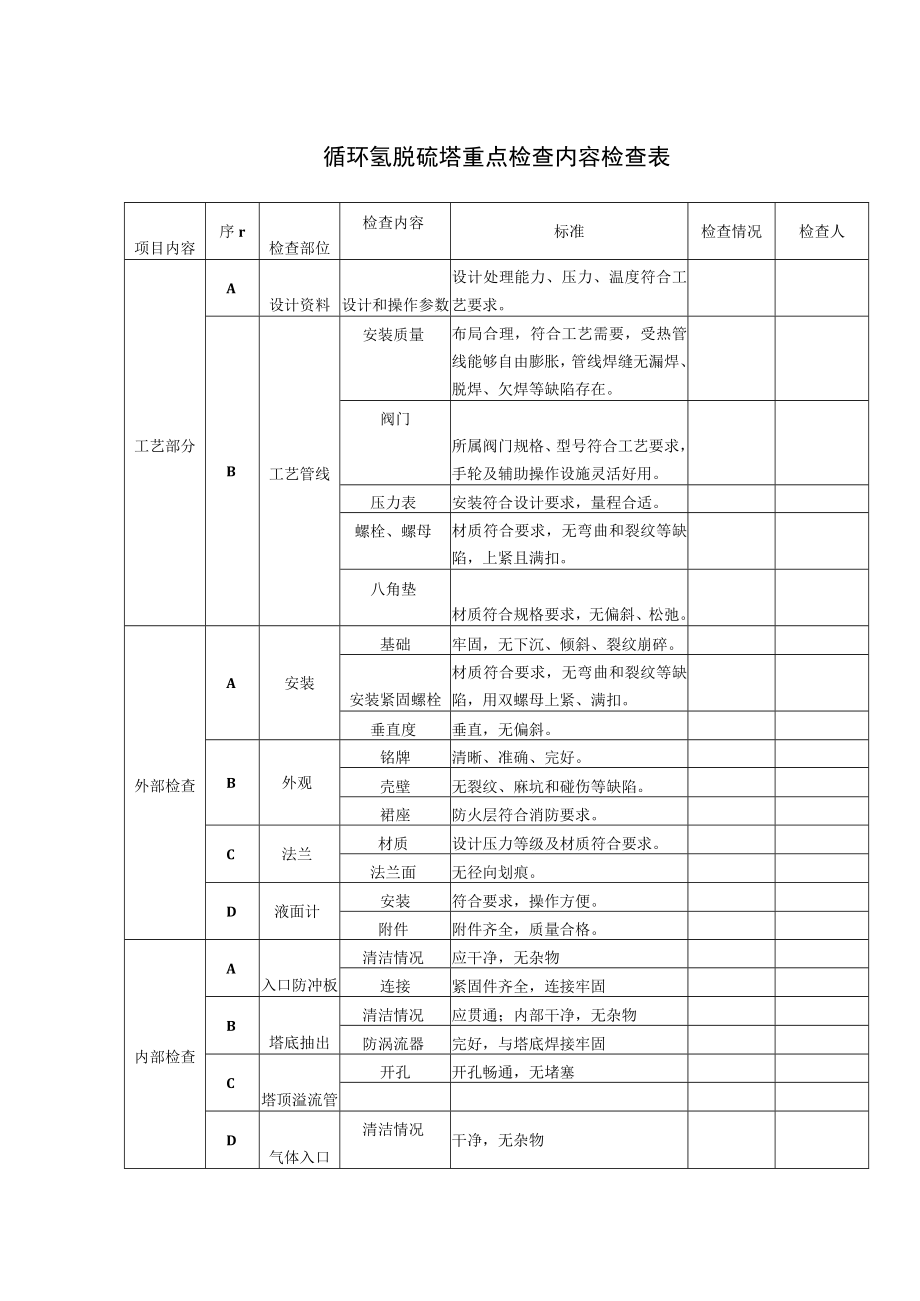

1、循环氢脱硫塔重点检查内容检查表项目内容序r检查部位检查内容标准检查情况检查人工艺部分A设计资料设计和操作参数设计处理能力、压力、温度符合工艺要求。B工艺管线安装质量布局合理，符合工艺需要，受热管线能够自由膨胀，管线焊缝无漏焊、脱焊、欠焊等缺陷存在。阀门所属阀门规格、型号符合工艺要求，手轮及辅助操作设施灵活好用。压力表安装符合设计要求，量程合适。螺栓、螺母材质符合要求，无弯曲和裂纹等缺陷，上紧且满扣。八角垫材质符合规格要求，无偏斜、松弛。外部检查A安装基础牢固，无下沉、倾斜、裂纹崩碎。安装紧固螺栓材质符合要求，无弯曲和裂纹等缺陷，用双螺母上紧、满扣。垂直度垂直，无偏斜。B外观铭牌清晰、准确、完好

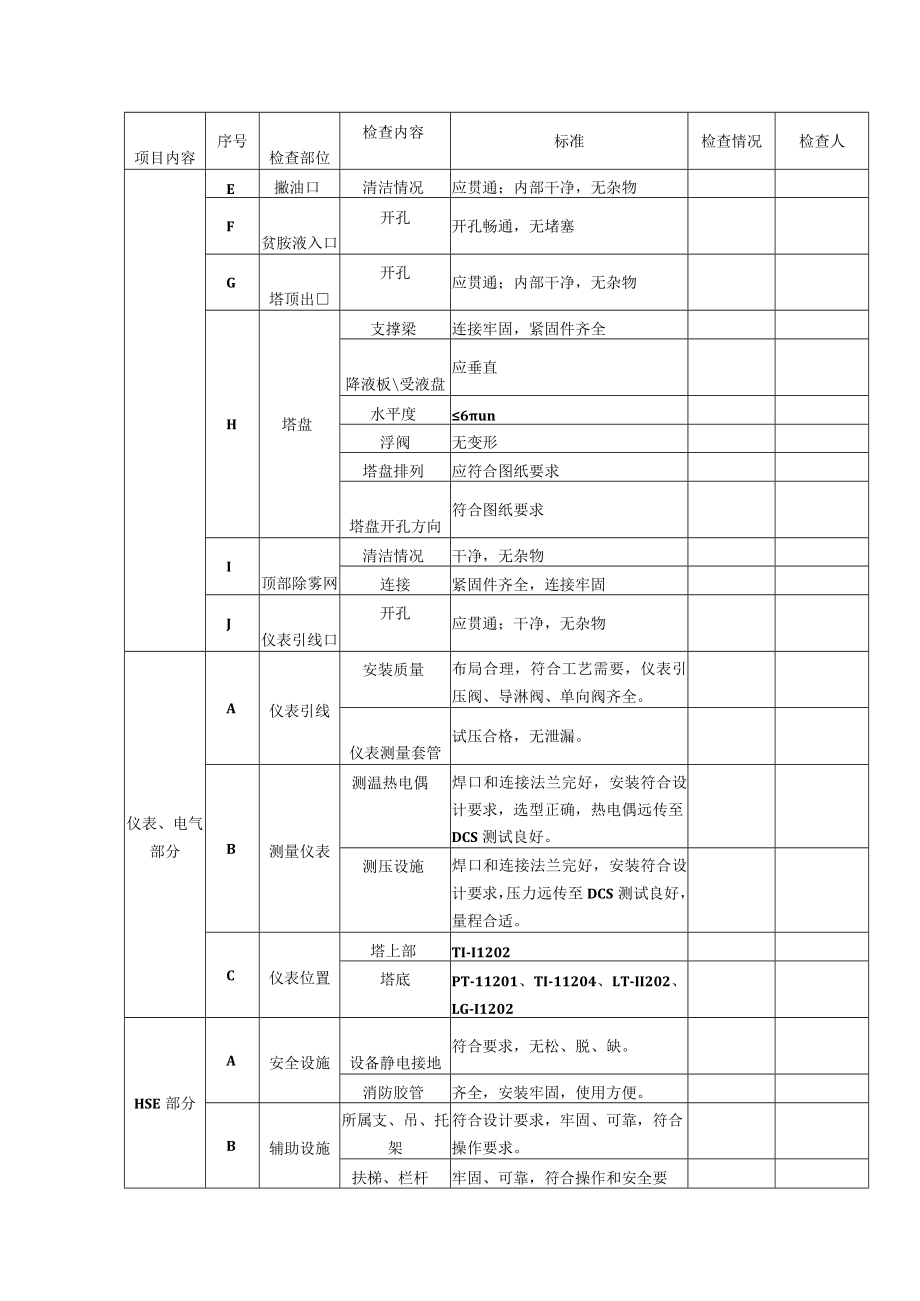

2、。壳壁无裂纹、麻坑和碰伤等缺陷。裙座防火层符合消防要求。C法兰材质设计压力等级及材质符合要求。法兰面无径向划痕。D液面计安装符合要求，操作方便。附件附件齐全，质量合格。内部检查A入口防冲板清洁情况应干净，无杂物连接紧固件齐全，连接牢固B塔底抽出清洁情况应贯通；内部干净，无杂物防涡流器完好，与塔底焊接牢固C塔顶溢流管开孔开孔畅通，无堵塞D气体入口清洁情况干净，无杂物项目内容序号检查部位检查内容标准检查情况检查人E撇油口清洁情况应贯通；内部干净，无杂物F贫胺液入口开孔开孔畅通，无堵塞G塔顶出开孔应贯通；内部干净，无杂物H塔盘支撑梁连接牢固，紧固件齐全降液板受液盘应垂直水平度6un浮阀无变形塔盘排列
3、应符合图纸要求塔盘开孔方向符合图纸要求I顶部除雾网清洁情况干净，无杂物连接紧固件齐全，连接牢固J仪表引线口开孔应贯通；干净，无杂物仪表、电气部分A仪表引线安装质量布局合理，符合工艺需要，仪表引压阀、导淋阀、单向阀齐全。仪表测量套管试压合格，无泄漏。B测量仪表测温热电偶焊口和连接法兰完好，安装符合设计要求，选型正确，热电偶远传至DCS测试良好。测压设施焊口和连接法兰完好，安装符合设计要求，压力远传至DCS测试良好，量程合适。C仪表位置塔上部TI-I1202塔底PT-11201、TI-11204、LT-II202、LG-I1202HSE部分A安全设施设备静电接地符合要求，无松、脱、缺。消防胶管齐全，安装牢固，使用方便。B辅助设施所属支、吊、托架符合设计要求，牢固、可靠，符合操作要求。扶梯、栏杆牢固、可靠，符合操作和安全要项目内容序号检查部位检查内容标准检查情况检查人求，畅通无障碍。平台无松动、下陷、可防滑，畅通无障碍。服务站水、汽、风齐全，使用方便。保温保温质量、保温厚度、伴热蒸汽线符合要求，符合防烫、防火的安全原则。其他A塔内部卫生内部清扫干净，无杂物。B外观油漆符合防腐要求,外观整洁、均匀，管线按介质名称和方向进行喷字标识。
