1、怎样快速诊断排除电气设备故蹲I在实际工作中，电气故障出现的范围很广，涉及到电气系统的每一部分，并且出现的故障千变万化的、随机的。排除故障的方法只能根据故障的具体情况而定，没有严格的固定的模式和统一的标准，这对部分维修人员来说感到困惑，往往在排除故障的过程当中走很多弯路，甚至在处理故障时还适得其反，看似小毛病往往在维修时不慎，反而把故障越修越大，这是由于维修人员对所修电气设备不是很熟悉它的操作方法、工作原理、线路走向以及设备的使用情况等，就去维修再加上心里没底，精力不集中，人为的造成解决故障的时间延缓和某些电气元件的损坏那就在所难免了。那么作为一名维修电工，应在遇到故障时，能迅速查明故障原因，合
2、理正确的处理故障点，这对提高劳动生产率、设备利用率以及减少经济损失和安全生产都具有重大作用和现实意义。作为一名电工技师，除了自身应具有一定的理论知识和文化素养以及丰富的实践经验和较强的技能外，另外还应具有对从事同工种以下等级的其他人员的培训和指导的能力。本人从事本职业工作十几年，从实践中逐步探索和总结了一些经验,结合自己的实际工作，谈一谈对故障排除的一些认识，以便相互学习、促进和共同提高。一、排除故障的根底排除故障的根底是指排除故障时所具备的必要条件。要想彻底排除故障，解决实际当中所面临的问题，就必须要搞清楚故障发生的原因，要想迅速查明故障原因，除不断要在工作中积累经验，更重要的是能从理论上分

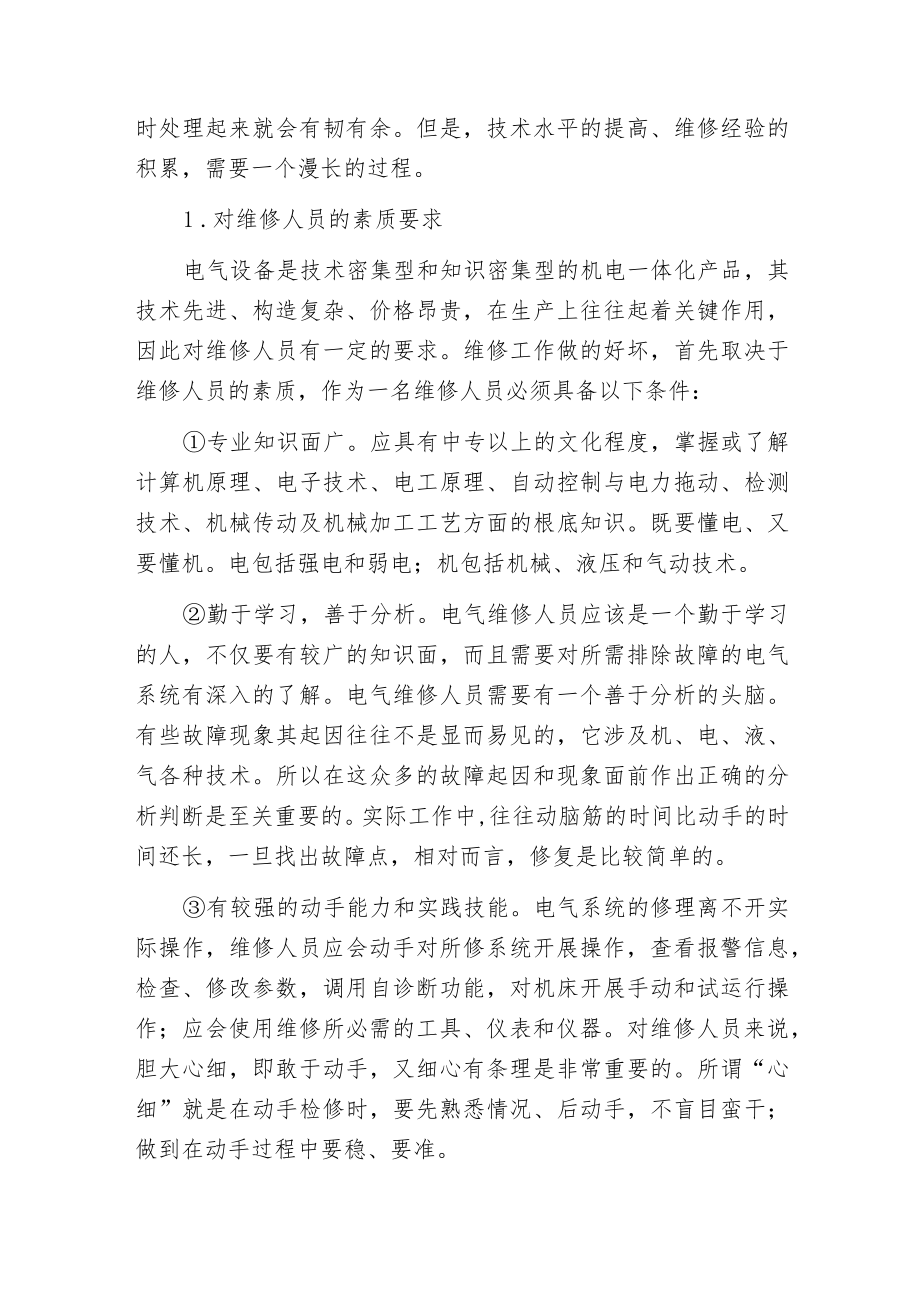

3、析，解释事故发生的原因，用理论指导自己的操作，灵活运用所掌握的根底知识再结合实际工作有时处理起来就会有韧有余。但是，技术水平的提高、维修经验的积累，需要一个漫长的过程。1 .对维修人员的素质要求电气设备是技术密集型和知识密集型的机电一体化产品，其技术先进、构造复杂、价格昂贵，在生产上往往起着关键作用，因此对维修人员有一定的要求。维修工作做的好坏，首先取决于维修人员的素质，作为一名维修人员必须具备以下条件：专业知识面广。应具有中专以上的文化程度，掌握或了解计算机原理、电子技术、电工原理、自动控制与电力拖动、检测技术、机械传动及机械加工工艺方面的根底知识。既要懂电、又要懂机。电包括强电和弱电；机包
4、括机械、液压和气动技术。勤于学习，善于分析。电气维修人员应该是一个勤于学习的人，不仅要有较广的知识面，而且需要对所需排除故障的电气系统有深入的了解。电气维修人员需要有一个善于分析的头脑。有些故障现象其起因往往不是显而易见的，它涉及机、电、液、气各种技术。所以在这众多的故障起因和现象面前作出正确的分析判断是至关重要的。实际工作中,往往动脑筋的时间比动手的时间还长，一旦找出故障点，相对而言，修复是比较简单的。有较强的动手能力和实践技能。电气系统的修理离不开实际操作，维修人员应会动手对所修系统开展操作，查看报警信息，检查、修改参数，调用自诊断功能，对机床开展手动和试运行操作；应会使用维修所必需的工具

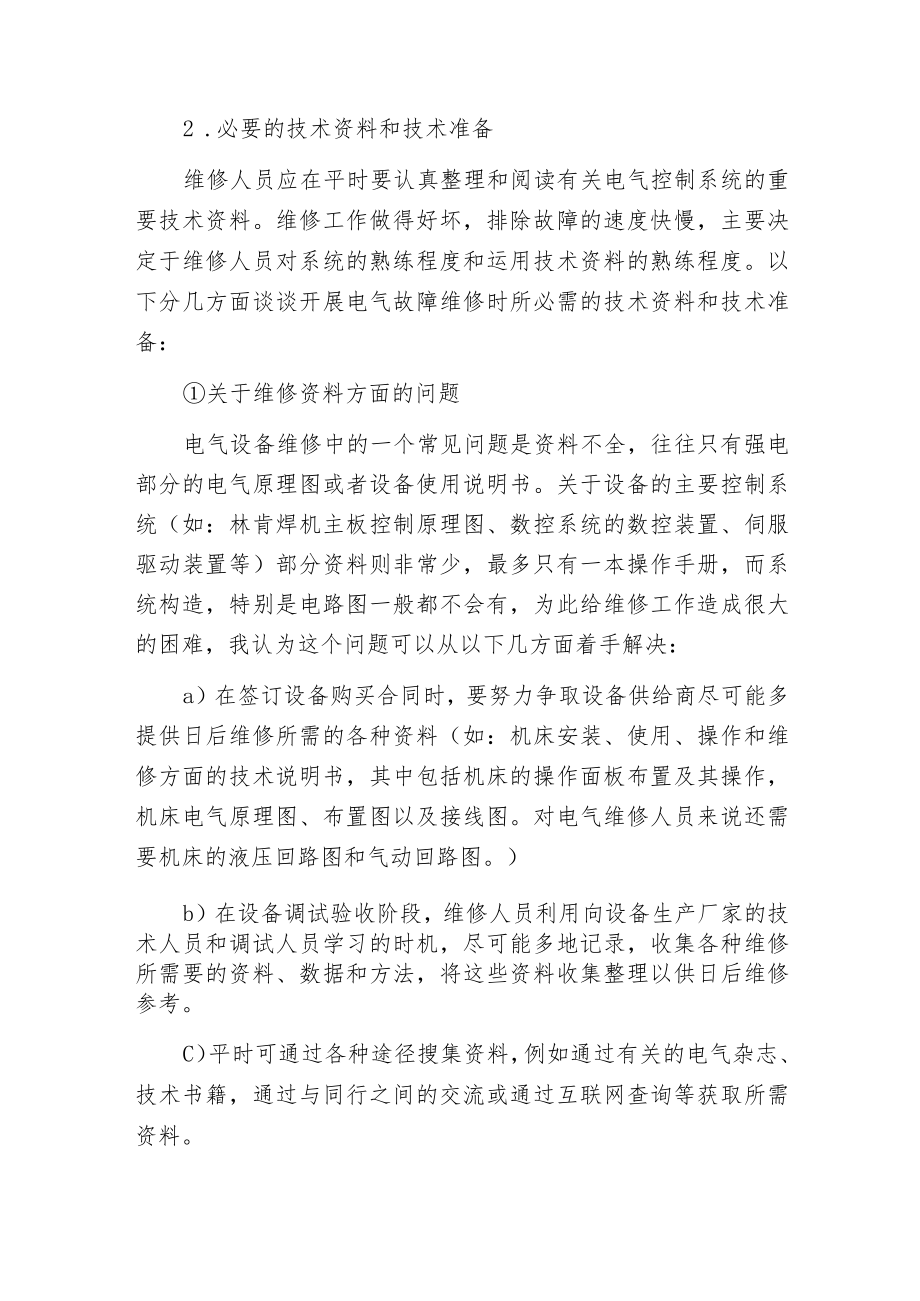

5、、仪表和仪器。对维修人员来说，胆大心细，即敢于动手，又细心有条理是非常重要的。所谓“心细”就是在动手检修时，要先熟悉情况、后动手，不盲目蛮干；做到在动手过程中要稳、要准。2 .必要的技术资料和技术准备维修人员应在平时要认真整理和阅读有关电气控制系统的重要技术资料。维修工作做得好坏，排除故障的速度快慢，主要决定于维修人员对系统的熟练程度和运用技术资料的熟练程度。以下分几方面谈谈开展电气故障维修时所必需的技术资料和技术准备：关于维修资料方面的问题电气设备维修中的一个常见问题是资料不全，往往只有强电部分的电气原理图或者设备使用说明书。关于设备的主要控制系统（如：林肯焊机主板控制原理图、数控系统的数控
6、装置、伺服驱动装置等）部分资料则非常少，最多只有一本操作手册，而系统构造，特别是电路图一般都不会有，为此给维修工作造成很大的困难，我认为这个问题可以从以下几方面着手解决：a）在签订设备购买合同时，要努力争取设备供给商尽可能多提供日后维修所需的各种资料（如：机床安装、使用、操作和维修方面的技术说明书，其中包括机床的操作面板布置及其操作，机床电气原理图、布置图以及接线图。对电气维修人员来说还需要机床的液压回路图和气动回路图。）b）在设备调试验收阶段，维修人员利用向设备生产厂家的技术人员和调试人员学习的时机，尽可能多地记录，收集各种维修所需要的资料、数据和方法，将这些资料收集整理以供日后维修参考。C
7、）平时可通过各种途径搜集资料，例如通过有关的电气杂志、技术书籍，通过与同行之间的交流或通过互联网查询等获取所需资料。d）日常维修中，在开展检查修理的同时，要将故障部分电路测绘出来，经过校对核实，整理出故障部分的图样来。日积月累，就会将经常出故障的部分的电路图整理出来。e）其他，有关电气控制系统内的元器件方面的技术资料，如数控设备所用的元器件清单，备件清单以及各种通用的元器件手册。维修人员应熟悉各种常用的元器件，一旦需要，能较快的查阅有关元器件的功能、参数及代用型号。关于必要的备件问题对于电气系统的维修，备品备件是一个必不可少的技术准备手段，在遇到故障时如无备件可调换或使用，无形中会拖延排除故障
8、的时间和增加维修的难度。而且维修人员手头上备有一些主控电路板的话，将给排除故障带来许多方便,采用换板法常可迅速判断出一些疑难故障发生在那块电路板上，电气系统备件的配置要根据实际情况，通常一些易损的电气元器件（如：各种规格的熔断器、熔体、开关、电刷，还有易出故障的不同功率的可控硅模块和印刷电路版等）均应适当配置。这里对备件的管理问题不做详细讨论，仅对在维修中备件的几个解决方法作简要陈述：a）修复维修中，对换下来的有问题的元器件，在有条件的情况下应尽可能的要开展修复。当没有条件的时候，也应委托有修理条件的专业维修部门去修理。b）代用在大多数情况下，许多电气元器件是可以用其他类似规格、型号的元器件替
9、代的（如：接触器、可控硅模块、电阻器、电容器、快熔、稳压管、三极管、场效应管等等）。维修人员应掌握相关电气元器件的工作原理、特性参数及替代方法。C）制作与改造维修中，当某个电气元器件坏了，但买不到备件时，为了不影响生产，可以考虑对电路开展一些小的改动，改用其他的元器件去完成同样的功能（例如：螺旋管车间某电气控制系统主控板上的整流器坏，在搞清楚这个集成整流器电路的引脚和功能外，可以设法用其他元器件搭一个电路去完成它的现有功能，这样就可以代换损坏的器件,同时又不会因一时买不到合适的配件而影响生产的开展）。3.了解设备的运动形式和各元器件在设备的具体位置及线路的布局对电气设备开展维修时，首先要弄懂并
10、熟练掌握设备的电气控制原理图，了解设备的运动形式，以及对不明白的电气设备的控制提出的质疑，是弄懂设备电气控制工作原理的根底。熟练掌握电气控制工作原理，并比较该设备的电气控制特点，是排除故障非常重要的根底。例如：我公司直缝管车间使用的数控PC一一160D型等离子切割机电气控制系统，既包括交、直流控制转换，计算机与Plc结合，又含有伺服驱动，同时还包括连续反应控制及扰动补偿前馈控制，属于复合控制系统，它概括了电气控制技术的主要内容具有一定的典型型、综合性与复杂性。另外实现电气原理图与实际配线的一一对应，是提高故障排除速度的根底。做到这一点，可以对设备有一个进一步的了解，并能够加深印象和感性认识，并
11、且在出现故障使用检测手段时，能够准确有效地找到测试点，以防止误判断，同时也能缩小故障范围。二.故障的检测和排除方法有了一定的理论根底，掌握了设备的工作原理，为排除故障做好了充分的准备，但在实际操作时为了有效地开展分析和判断，顺利的找出故障点，还需具备一定的手段，这就是排除故障所需的检测手段及一般方法。1 .故障的检测顾名思义就是检查测量，充分利用仪器仪表对设备故障开展检测，以便能更准的判断故障点的位置和确定元器件是否已损坏。对设备故障的检查测量是大多数维修人员在排除故障时普遍采用的做法，也是排除故障最常用的方法之一。但对故障的检测手段常用的方法一般有以下几种： 电阻法电阻法是一种常用的测量方法
12、。通常是指利用万用表的电阻挡，测量电机、线路、触头等是否符合使用标称值以及是否通断的一种方法，或用兆欧表测量相与相、相与地之间的绝缘电阻等。测量时，注意选择所使用的量程与校对表的准确性，一般使用电阻法测量时通用做法是先选用低档，同时要注意被测线路是否有回路，并严禁带电测量。 电压法电压法是指利用万用表相应的电压挡，测量电路中电压值的一种方法，通常测量时，有时测量电源、负载的电压，也有时测量开路电压，以判断线路是否正常。测量时应注意表的挡位，选择合适的量程，一般测量未知交流或开路电压时通常选用电压的最高挡，以确保不至于在高电压低量程下开展操作，以免把表损坏，同时测量直流时，要注意正负极性。 电流
13、法电流法是通常测量线路中的电流是否符合正常值，以判断故障原因的一种方法。对弱电回路，常采用将电流表或万用表电流挡串接在电路中开展测量；对强电回路，常采用钳形电流表检测。 仪器测试法借助各种仪器仪表测量各种参数，如用示波器观察波形及参数的变化，以便分析故障的原因，多用于弱电线路中。2 .故障的排除方法通过借助对故障的检测手段来确定故障所在位置，从而更好的来分析故障原因和找出解决问题的方法，这就是故障的排除方法。在对设备故障检测判断的根底上，排除故障还需要采用一定的方法，但常用的方法一般有以下几种： 常规检查法依靠人的感觉器官（如：有的电气设备在使用中有烧焦的糊味，打火、放电的现象等等）并借助于一
14、些简单的仪器（如：万用表）来寻找故障原因。这种方法在维修中最常用，也是首先采用的。替换法即在怀疑某个器件或电路板有故障，但不能确定，且有代用件时，可替换试验，看故障是否消失，恢复正常。 直接检查法对在了解故障原因或根据经验，判断出现故障的位置，可以直接检查所怀疑的故障点。 逐步排除法如有短路故障出现时，可逐步切除部分线路以确定故障范围和故障点。 调整参数法有些情况，出现故障时，线路中元器件不一定坏，线路接触也良好，只是由于某些物理量（如：时间、电流、位移、温度、电阻值、反应信号强弱等）调整的不合适或运行时间长了有可能因外界因素（如：受干扰或机械磨损程度）致使系统参数发生改变或不能自动修正系统值
15、,从而造成系统不能正常工作，这时应根据设备的具体情况开展调整。 原理分析法根据控制系统的组成原理图，通过追踪与故障相关联的信号，开展分析判断，找出故障点，并查出故障原因。使用本方法要求维修人员对整个系统和单元电路的工作原理有清楚的理解。比较、分析、判断法它是根据系统的工作原理，控制环节的动作程序以及它们之间的逻辑关系，结合故障现象,开展比较、分析和判断，减少测量与检查环节，并迅速判断故障范围。（例如：螺旋管车间的精整控制，是采用总一分式多处异地（两跨车间）分段控制的方式，如总控操作台正常,则说明电源、负载及公共线路没有问题）。通过比较、分析开展判断，能减少检测环节，缩小故障范围，提高故障排除的
16、速度。它适用于部分线路故障范围和故障点的直接判定。以上几种常用的方法，可以单独使用，也可以混合使用，碰到实际的故障应结合具体情况灵活应用。三.排除故障的一般步骤排除故障没有固定的模式，也没有统一的标准，因人而异，。但在一般情况下，还是有一定规律的。通常排除故障时，所采用的步骤大致可分为：病症分析f设备检查f确定故障点f故障排除一排除后性能观察。1 .病症分析病症分析是对所有可能存在的有关故障原始状态的信息开展收集和判断的过程。在故障迹象受到干扰以前，对所有信息都应开展仔细分析。这些原始信息一般可以从以下几个方面获得：访问操作人员以获得设备使用及变化过程、损坏或失灵前后情况的信息，还可以了解到一些过去类似的故障现象、原因以及曾经采取的措施等方面的情况。有时操作人员也许因为其他方面的原因，不愿意或不能把全部情节讲清楚。维修人员应有分析区分能力和足够的耐心，
