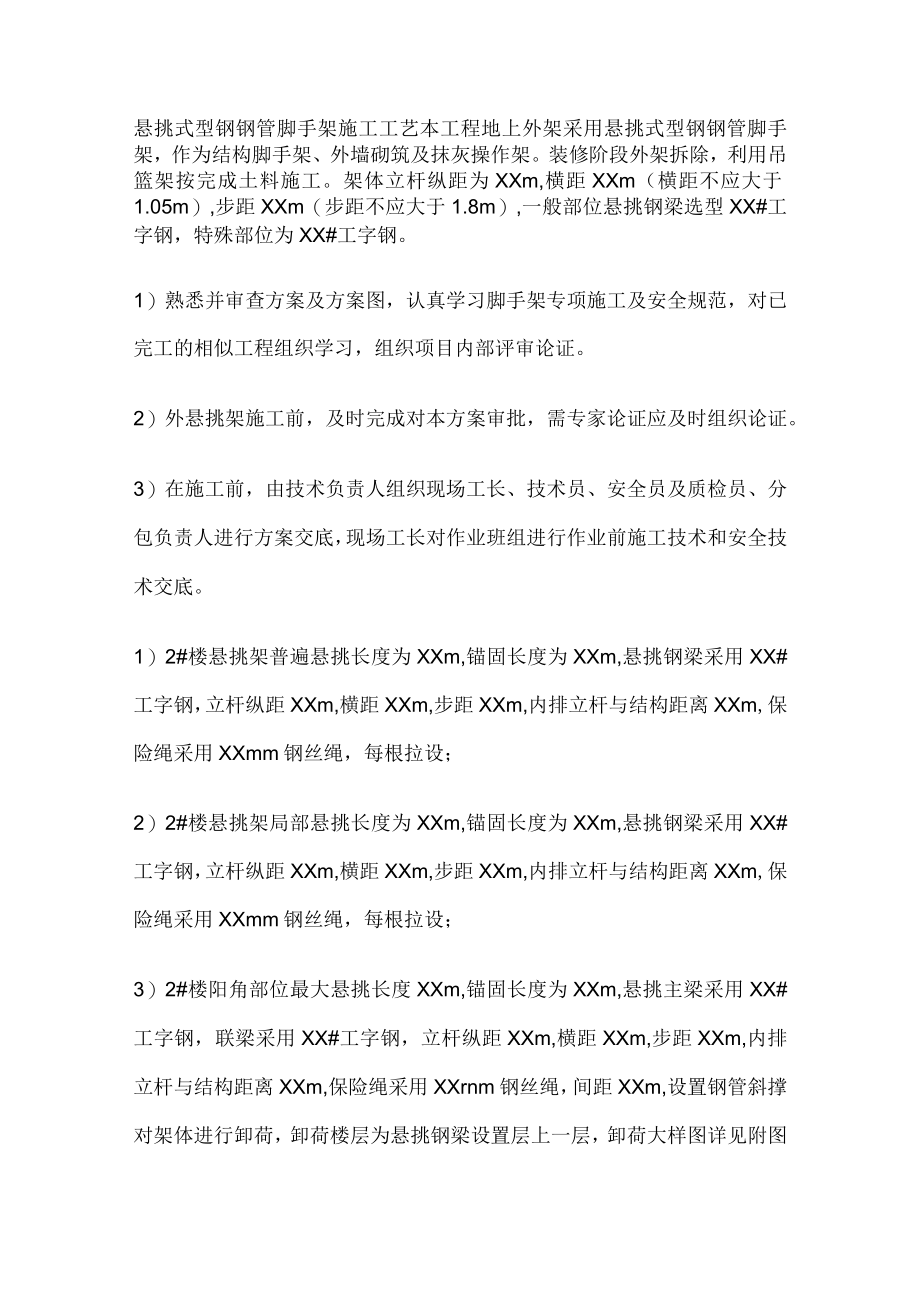

1、悬挑式型钢钢管脚手架施工工艺本工程地上外架采用悬挑式型钢钢管脚手架，作为结构脚手架、外墙砌筑及抹灰操作架。装修阶段外架拆除，利用吊篮架按完成土料施工。架体立杆纵距为XXm,横距XXm（横距不应大于1.05m）,步距XXm（步距不应大于1.8m）,一般部位悬挑钢梁选型XX#工字钢，特殊部位为XX#工字钢。1）熟悉并审查方案及方案图，认真学习脚手架专项施工及安全规范，对已完工的相似工程组织学习，组织项目内部评审论证。2）外悬挑架施工前，及时完成对本方案审批，需专家论证应及时组织论证。3）在施工前，由技术负责人组织现场工长、技术员、安全员及质检员、分包负责人进行方案交底，现场工长对作业班组进行作业前
2、施工技术和安全技术交底。1）2#楼悬挑架普遍悬挑长度为XXm,锚固长度为XXm,悬挑钢梁采用XX#工字钢，立杆纵距XXm,横距XXm,步距XXm,内排立杆与结构距离XXm,保险绳采用XXmm钢丝绳，每根拉设；2）2#楼悬挑架局部悬挑长度为XXm,锚固长度为XXm,悬挑钢梁采用XX#工字钢，立杆纵距XXm,横距XXm,步距XXm,内排立杆与结构距离XXm,保险绳采用XXmm钢丝绳，每根拉设；3）2#楼阳角部位最大悬挑长度XXm,锚固长度为XXm,悬挑主梁采用XX#工字钢，联梁采用XX#工字钢，立杆纵距XXm,横距XXm,步距XXm,内排立杆与结构距离XXm,保险绳采用XXrnm钢丝绳，间距XXm

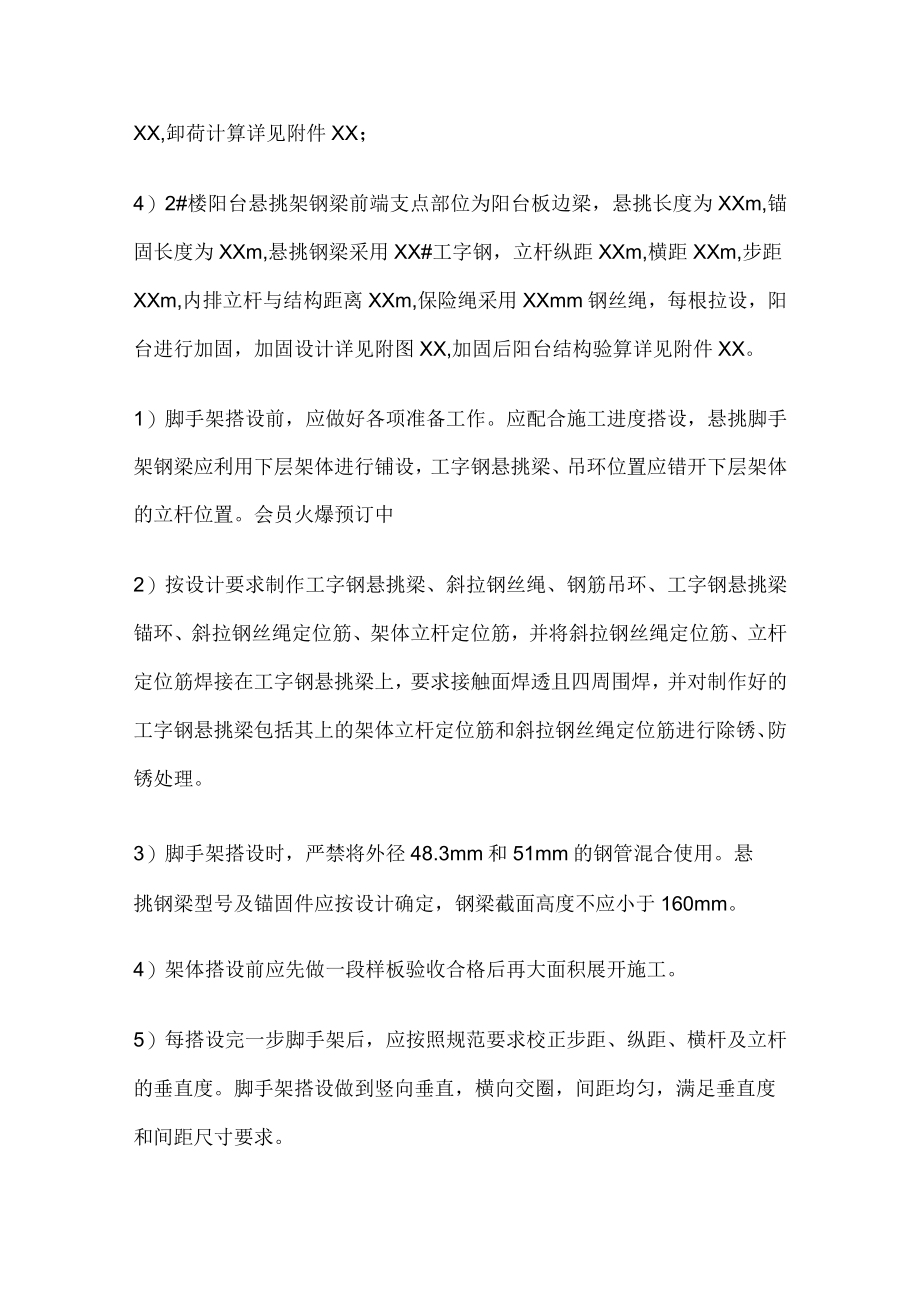

3、,设置钢管斜撑对架体进行卸荷，卸荷楼层为悬挑钢梁设置层上一层，卸荷大样图详见附图XX,卸荷计算详见附件XX；4）2#楼阳台悬挑架钢梁前端支点部位为阳台板边梁，悬挑长度为XXm,锚固长度为XXm,悬挑钢梁采用XX#工字钢，立杆纵距XXm,横距XXm,步距XXm,内排立杆与结构距离XXm,保险绳采用XXmm钢丝绳，每根拉设，阳台进行加固，加固设计详见附图XX,加固后阳台结构验算详见附件XX。1）脚手架搭设前，应做好各项准备工作。应配合施工进度搭设，悬挑脚手架钢梁应利用下层架体进行铺设，工字钢悬挑梁、吊环位置应错开下层架体的立杆位置。会员火爆预订中2）按设计要求制作工字钢悬挑梁、斜拉钢丝绳、钢筋吊环

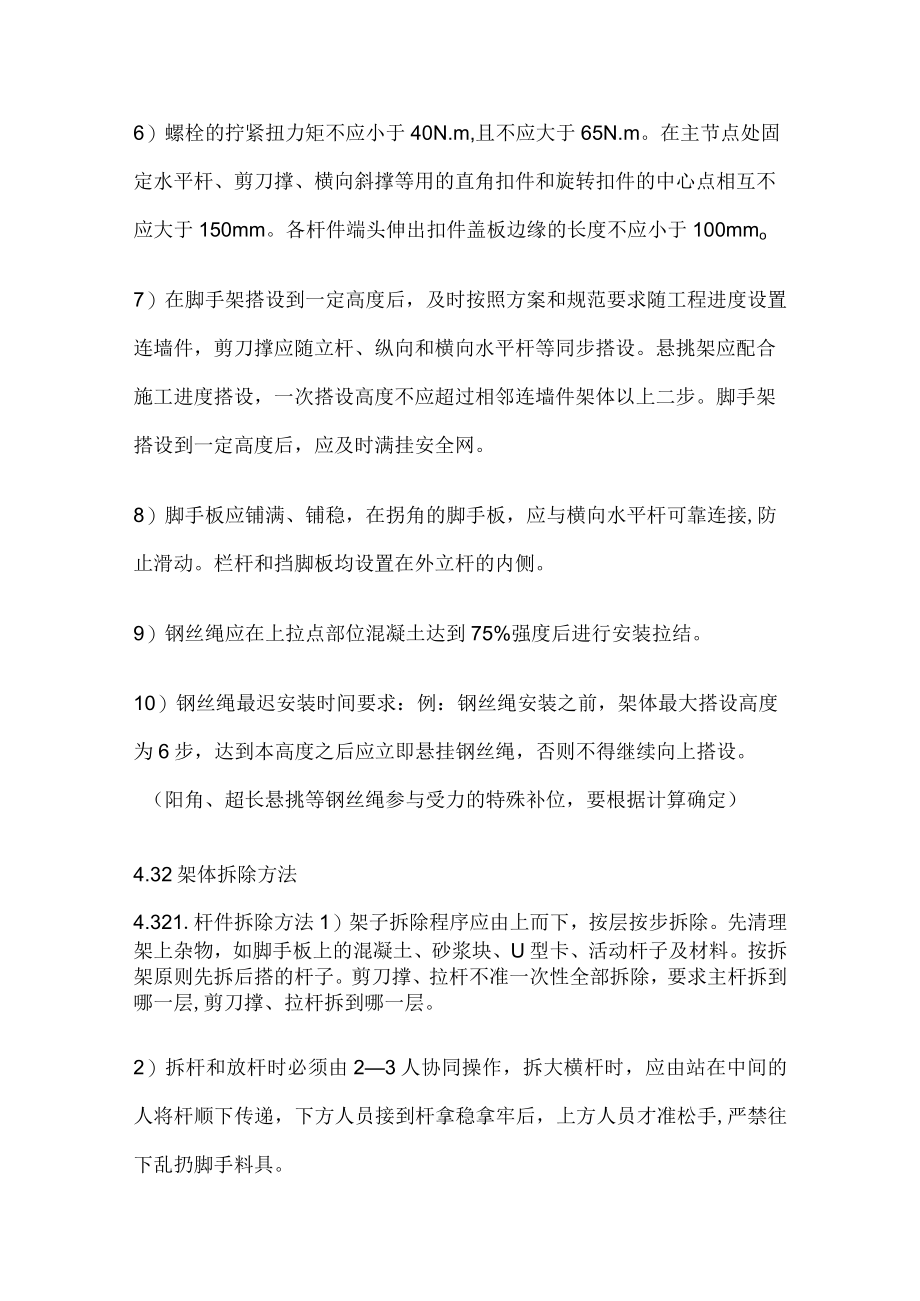

4、、工字钢悬挑梁锚环、斜拉钢丝绳定位筋、架体立杆定位筋，并将斜拉钢丝绳定位筋、立杆定位筋焊接在工字钢悬挑梁上，要求接触面焊透且四周围焊，并对制作好的工字钢悬挑梁包括其上的架体立杆定位筋和斜拉钢丝绳定位筋进行除锈、防锈处理。3）脚手架搭设时，严禁将外径48.3mm和51mm的钢管混合使用。悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。4）架体搭设前应先做一段样板验收合格后再大面积展开施工。5）每搭设完一步脚手架后，应按照规范要求校正步距、纵距、横杆及立杆的垂直度。脚手架搭设做到竖向垂直，横向交圈，间距均匀，满足垂直度和间距尺寸要求。6）螺栓的拧紧扭力矩不应小于40N.m,且不应
5、大于65N.m。在主节点处固定水平杆、剪刀撑、横向斜撑等用的直角扣件和旋转扣件的中心点相互不应大于150mm。各杆件端头伸出扣件盖板边缘的长度不应小于100mmo7）在脚手架搭设到一定高度后，及时按照方案和规范要求随工程进度设置连墙件，剪刀撑应随立杆、纵向和横向水平杆等同步搭设。悬挑架应配合施工进度搭设，一次搭设高度不应超过相邻连墙件架体以上二步。脚手架搭设到一定高度后，应及时满挂安全网。8）脚手板应铺满、铺稳，在拐角的脚手板，应与横向水平杆可靠连接,防止滑动。栏杆和挡脚板均设置在外立杆的内侧。9）钢丝绳应在上拉点部位混凝土达到75%强度后进行安装拉结。10）钢丝绳最迟安装时间要求：例：钢丝绳
6、安装之前，架体最大搭设高度为6步，达到本高度之后应立即悬挂钢丝绳，否则不得继续向上搭设。（阳角、超长悬挑等钢丝绳参与受力的特殊补位，要根据计算确定）4.32架体拆除方法4.321.杆件拆除方法1）架子拆除程序应由上而下，按层按步拆除。先清理架上杂物，如脚手板上的混凝土、砂浆块、U型卡、活动杆子及材料。按拆架原则先拆后搭的杆子。剪刀撑、拉杆不准一次性全部拆除，要求主杆拆到哪一层,剪刀撑、拉杆拆到哪一层。2）拆杆和放杆时必须由23人协同操作，拆大横杆时，应由站在中间的人将杆顺下传递，下方人员接到杆拿稳拿牢后，上方人员才准松手,严禁往下乱扔脚手料具。3）当脚手架拆至下部最后一根长立杆的高度时，应先在
7、适当位置搭设临时抛撑加固后，在拆除连墙件。当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按规范要求设置连墙件和横向斜撑加固。4）卸料时各构配件严禁抛掷至地面，应通过窗口传递至室内，再运至楼下。4.32.2.工字钢拆除方法（应单独编制专项方案）1）对于重量较轻的工字钢，采用人工方式将工字钢撤回室内，通过电梯运输至楼下，或通过卸料平台，用塔吊吊运至楼下。2）对于重量或长度较大的工字钢，采用塔吊配合拆除。先由架子工将吊索绑好，然后由信号工配合，缓慢将工字钢抽出。架子工绑扎吊索时,属于外立面高空作业，必须系好安全带、穿防滑鞋。塔吊配合抽出工字钢时，尾端必须绑扎大绳并由工人站在室内一侧牵引，
8、防止工字钢被抽出的那一时刻突然飞出或快速下垂。4.4. 操作要求4.4.1. .工字钢钢梁1）工字钢锚固端长度应不小于1.25倍的外挑长度。2）工字钢悬挑段应伸出外立杆100mm,立杆中轴线部位竖向焊接直径不小于20mm、长150mm的定位钢筋。3）悬挑型钢遇剪力墙部位应预留洞口，并避免切断钢筋。4）型钢悬挑梁应设置在主体结构上，悬挑端应按悬挑跨度上挑0.5-1%。支承点应设置在结构梁或墙上；若设置在外伸阳台上或悬挑板上时，应有加固的措施，并经结构设计负责人确认。5）连梁与悬挑主梁相交的位置，应将连梁与主梁绑牢或点焊，立杆压在连梁的悬挑端的时候，应采用钢丝绳对连梁的悬挑端进行斜拉，或者采取其他
9、的卸荷措施。6）钢梁禁止采用对焊钢梁。1- 20短钢筋15Omm高；2硬木楔子楔紧；3-10015010钢板垫起7）在悬挑板上面安装工字钢时，应采取措施避免悬挑板以悬臂梁的形式承受荷载。否则应对悬挑板承载力及裂缝宽度进行验算。4.4.2. 立杆1）单排、双排脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。2）当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；3）当立杆采用搭接接长时，搭接长度不应小于1m,并应采用不少于3个旋转和
10、扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。4）脚手架立杆顶端栏杆宜高出女儿墙上端1m,宜高出檐口上端1.5m。4.4.3. 纵向水平杆（大横杆）1）纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；2）纵向水平杆接长应采用对接扣件连接或搭接。3）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm：各接头中心至最近主节点的距离不应大于纵距的1/3；4）搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；1）每个主节点位置必须设置小横杆，不得遗漏。2）小横杆
11、位于大横杆上方，两端均与立杆用扣件锁紧，端部伸出扣件的长度为IOomm,保持外露长度整齐划一。（备注：关于大、小横杆的上下位置关系，应当注意南方、北方的施工习惯差异，南方常见将小横杆放在下面，北方常见将小横杆放在上面）3）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。4.4.5. 剪刀撑1）每道剪刀撑跨越立杆的根数宜按表4.4.5-1的规定确定。每道剪刀撑宽度不应小于4跨，且不应大于6m,斜杆与地面的倾角宜在45。60。之间；1）剪刀撑斜杆的接长应采用搭接，搭接长度不小于1m,并用至少3个扣件锁紧；2）剪刀撑斜杆应用扣件固定在与之相交的横向水平
12、杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。3）悬挑脚手架应在外侧立面连续设置剪刀撑。4）架体外侧竖向剪刀撑双向应平行设置，角度一致。4.4.6. 脚手板1）铺设脚手板类型及层数：选用木脚手板，铺设两层，作业层与钢梁悬挑层。备注：（根据项目实际情况来确定，要与计算书保持一致）2）作业层脚手板应铺满、铺稳，铺实。3）冲压钢脚手板、木脚手板、竹串片脚手板等，每个纵距的跨中不少于两根横向水平杆支撑。脚手板拼缝位置应按照图4.4.6-1的方式附加横向钢管支撑，避免形成“探头板”而导致的踩踏倾翻事故。4.4.7. 连墙件备注：对于大层高建筑物，无法满足常规“两步三跨、两步两跨”等
13、要求时，应当对架体的稳固措施做专项设计和计算。2021年度工程实战参考会员1）架体所处高度低于60m时连墙件按2步3跨设置,所处高度大于60m时连墙件按2步2跨设置。备注:本数据为根据北京地区风压计算所得，项目应按施工所在地实际风压计算来明确。2）连墙件的布置应符合下列规定：连墙件宜优先设在结构层处，应靠近主节点设置，偏离主节点的距离不应大于300mm；应优先采用菱形布置，或采用方形、矩形布置；单个连墙件作用面积不应大于24m2；3）开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m。4）连墙件中的连墙杆应呈水平设置。5）连墙件必须采用可承受拉力和压力的构造
14、，应采用刚性连墙件与建筑物连接。6）双排钢管脚手架连墙件应与内外排杆件同时连接，且宜与立杆连接,严禁只连接内排杆件；7）当脚手架刚开始搭设时，不具备设置连墙件的条件，应临时采用抛撑,间距与连墙件相同。抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在45。60。之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。8）架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施。1）在敞开式脚手架的端部，或者在外架断口位置（如电梯拉链），应设置横向斜撑。架体转角处2）横向斜撑应在同一节间，由底至顶层呈之字型连续布置。4.4.9.钢丝绳本工程选用直径XX
15、钢丝绳，钢丝绳下拉点作用于钢梁上。当同时设置主绳、保险绳时，应各自保持独立，严禁共用一个拉环。采用手动葫芦拉紧钢丝绳后，再用U型绳卡将钢丝绳锁紧。每端连接钢丝绳采用的U型绳卡要匹配，安全弯高度宜为50mm,绳卡数量选择根据下表确定，本工程应选用绳卡为3+1,绳卡间距如下图示,绳卡拧紧到钢丝绳压扁三分之一直径为宜。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不应小于16mm（北京地区锚固螺栓直径不应小于18mm）,钢筋锚固长度为30d（应根据GB50010-2010中8.3计算来明确）；预埋锚环、U型螺栓宽度宜为翼缘宽度+5Omm（高度经计算确定）。锚环锚固位置设置在楼板上时，楼板的厚度不宜小于1
16、20mm。如果楼板的厚度小于12Omm应采取加固措施。楼板部位的锚环埋设需埋设在楼板底筋的下部，如该部位楼板无上层钢筋，需加配上层钢筋,双向8150o（措施钢筋规格、长度、间距和数量项目自行明确）备注：锚环可参考以下三种形式，其中为便于钢梁安装和拆除，前端宜采用开口，后端两个宜采用封闭式锚环。形式：会员火爆预订中采用可拆卸周转使用的钢压板锚固螺栓，其螺栓为8.8级直径为20的高强螺栓，至少用两个螺帽拧紧，锚固点在结构边梁或无法拆卸部位选用HPB30020钢筋U型锚环，钢压板为10010（宽X厚）mm钢板。1）脚手架外立面应满挂阻燃式密目安全网做全封闭，密目网采用xx6.0m（根据步距确定）的规格，用安全网绳逐个绑扎在大横杆和外立
