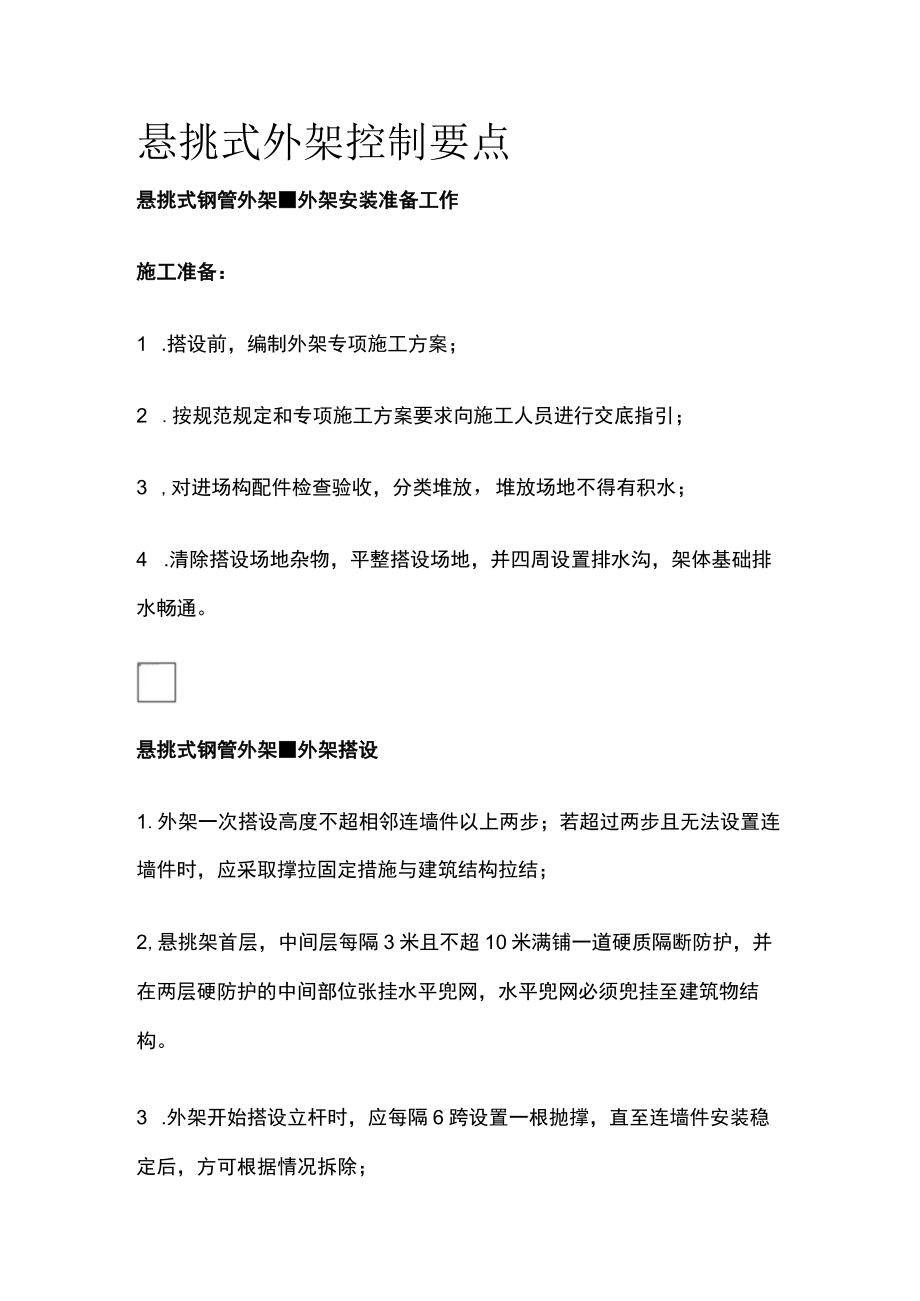

1、悬挑式外架控制要点悬挑式钢管外架外架安装准备工作施工准备：1 .搭设前，编制外架专项施工方案；2 .按规范规定和专项施工方案要求向施工人员进行交底指引；3 ,对进场构配件检查验收，分类堆放，堆放场地不得有积水；4 .清除搭设场地杂物，平整搭设场地，并四周设置排水沟，架体基础排水畅通。悬挑式钢管外架外架搭设1.外架一次搭设高度不超相邻连墙件以上两步；若超过两步且无法设置连墙件时，应采取撑拉固定措施与建筑结构拉结；2,悬挑架首层，中间层每隔3米且不超10米满铺一道硬质隔断防护，并在两层硬防护的中间部位张挂水平兜网，水平兜网必须兜挂至建筑物结构。3 .外架开始搭设立杆时，应每隔6跨设置一根抛撑，直至
2、连墙件安装稳定后，方可根据情况拆除；4 .当架体搭设至连墙件主节点时，连墙件安装应随外架搭设同步进行,不得滞后安装；5 .封闭性外架的纵向水平杆应四周交圈设置，并与内外角部立杆固定；6 .外架剪刀撑、横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装。7 .横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的扣件中心点至主节点不大于15Omm;8 .对接扣件开口应朝上或朝内；9 .各杆件端头伸出扣件盖板边缘长度不应小于IOomm;10 .斜道的栏杆和挡脚板的搭设：栏杆和挡脚板均应搭设在外立杆的内侧；上栏杆上皮高度应为L2m;挡脚板高度不小于180mm;中栏杆居中设置。悬挑式钢管外架L一次悬挑
3、外架高度不宜超过20m;2 .型钢悬挑梁应采用双轴对称截面的工字钢;3 .悬挑钢梁截面高度不小于160mm。锚固型钢悬挑梁的U型拉环或锚固螺栓直径不宜小于16mm;4 .锚固端U型拉环、锚固螺栓与型钢间隙采用硬木楔楔紧；每个型钢悬挑梁外端宜必须采用钢丝绳（钢拉杆）与上一层建筑结构斜拉结。钢丝绳、钢拉杆不参与悬挑钢梁受力计算。5钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm；6,悬挑钢梁固定段长度不应小于悬挑段长度的1.25倍。固定端采用2个及以上U型拉环或锚固螺栓与建筑结构梁板固定,U型拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或
4、绑扎牢固；7,锚固楼板的厚度不宜小于120mm。如果楼板的厚度小于12Omm应采取加固措施。型钢悬挑梁端设置与立杆可靠固定的定位点（钢筋），定位点离悬挑梁端部不应小于IOOmm;8 .当型钢悬挑梁采用螺栓钢压板连接固定时，钢压板尺寸不小于IOOmmxlOmm（宽X厚）;当采用螺栓角钢压板连接时，角钢规格不小于63mm63mm6mm;9 .悬挑梁间距应按架体立杆纵距设置，每一纵距设置一根；10 .悬挑架的外立面剪刀撑应自下而上连续设置；连墙件、剪刀撑及横向斜撑设置应符合规定；11 .锚固型钢的主体结构混凝土强度等级不得低于C20o卸载钢丝绳的要求：L卸荷钢丝绳不参与受力计算，卸荷钢丝绳直径不小于
5、14;2 .卸荷钢丝绳在拉设过程中不能与外架、结构有任何的接触，并且呈直线型拉设；3 .卸荷钢丝绳与水平夹角不宜小于45。；4钢丝绳绳卡个数不少于4个，绳卡的开口方向为主绳；安全环起拱高度宜在3cm5cm之间，便于现场观察。悬挑式外架设置要求：1 .作业层及作业层的下一层必须满铺脚手板;2 .悬挑架首层，中间层每隔3层且不超10米满铺一道硬质隔断防护，并在两层硬防护的中间部位张挂水平兜网，水平兜网必须兜挂至建筑物结构；3 .脚手板两端采用镀锌铁丝固定在小横杆上，对接接头处必须设两根横向水平杆，外伸长度应取130150mm,其板的两端应固定在支撑杆件上。4 .脚手板铺设时严禁出现探头板。5 .外
6、架立杆间距一般为L5m,纵向水平杆步距一般为1.8m,作业层防护栏杆高度为L5m,中栏杆居中设置；6 .外架外立面应用阻燃性能的密目式安全网封闭，安全网应张紧、无破损，性能检测报告齐全；7 .为提升外立面防火性能，有条件时可采用镀锌板网或冲孔钢板网代替安全网进行封闭。8 .镀锌钢板网宜沿场边方向进行封边，避免安拆、搬运等作业人员的伤害。悬挑式钢管外架-外架拆除L外架拆除准备工作：根据现场补充完善外架专项方案中的拆除Jl质序和措施，经审批后方可实施；拆除前应对施工人员进行交底指引；应清除外架上杂物及地面障碍物。9 ,外架拆除必须由上而下逐层进行，严禁上下同时作业；连墙件必须逐层拆除，严禁先将连墙件整层或数层拆除后再拆外架；分段拆除高差大于两步时，应增设连墙件加固；10 架体拆除作业应设专人指挥，坠落范围内拉设警戒线；11 外架分段、分立面拆除时，对不拆除的外架两端，应按规定设置连墙件和横向斜撑加固；12 卸料时各构配件严禁抛掷至地面。悬挑式钢管外架特殊自然条件L恶劣天气到来前，应加密连墙件（如两步两跨），逐一检查，确保完好；2 .拆除夕改卜架上的安全网,减少风荷载对外架结构安全的影响；3 .对于落地架或悬挑架，提前拆除高于主体结构的部分架体；4 .清理架体上的杂物，将脚手板与架体进行紧固；5做好架体基础排水工作，防止因积水浸泡产生架体不均匀沉降。
