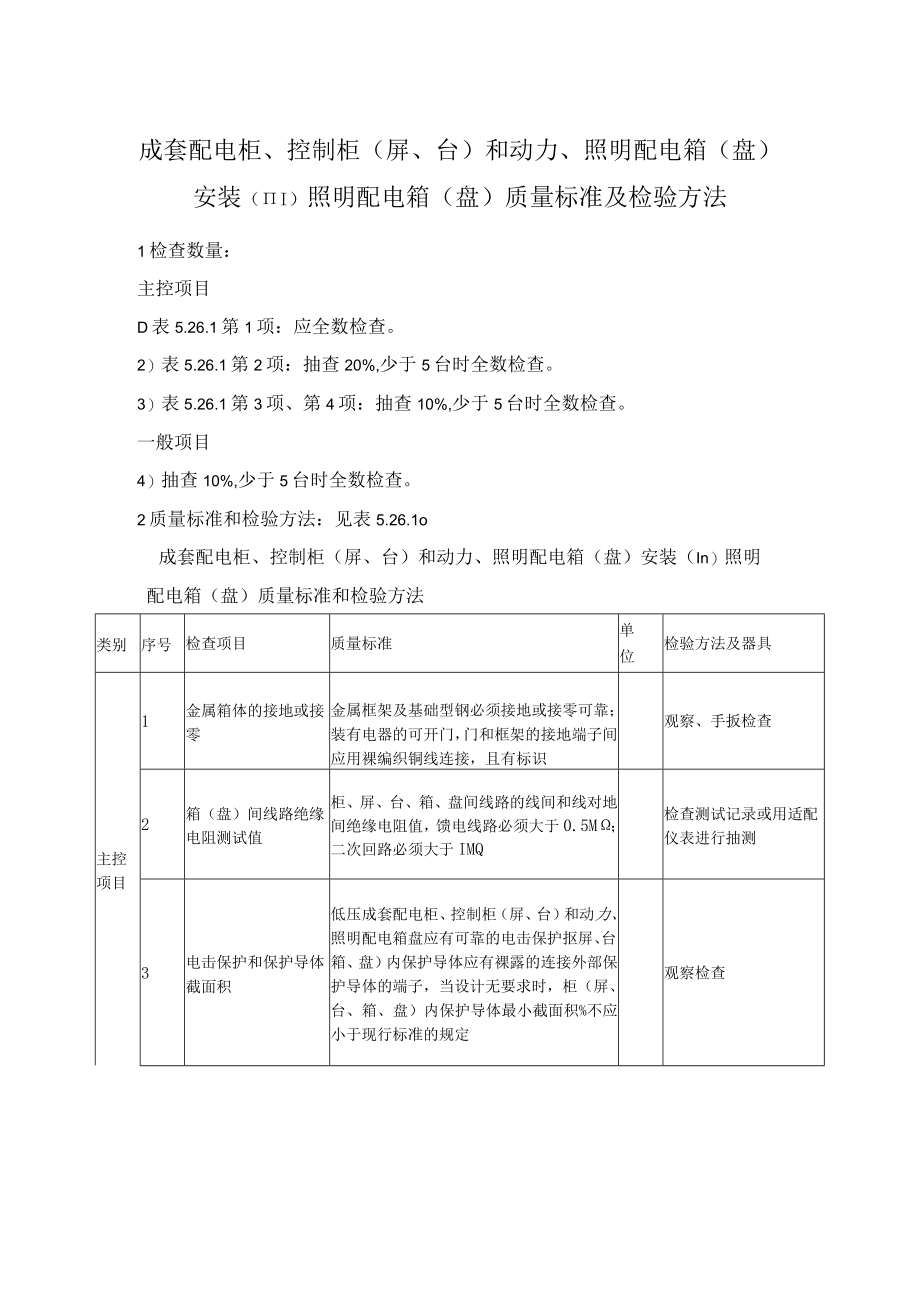

1、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装（I）照明配电箱（盘）质量标准及检验方法1检查数量：主控项目D表5.26.1第1项：应全数检查。2）表5.26.1第2项：抽查20%,少于5台时全数检查。3）表5.26.1第3项、第4项：抽查10%,少于5台时全数检查。一般项目4）抽查10%,少于5台时全数检查。2质量标准和检验方法：见表5.26.1o成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装（In）照明配电箱（盘）质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1金属箱体的接地或接零金属框架及基础型钢必须接地或接零可靠；装有电器的可开门，门和框架的接地

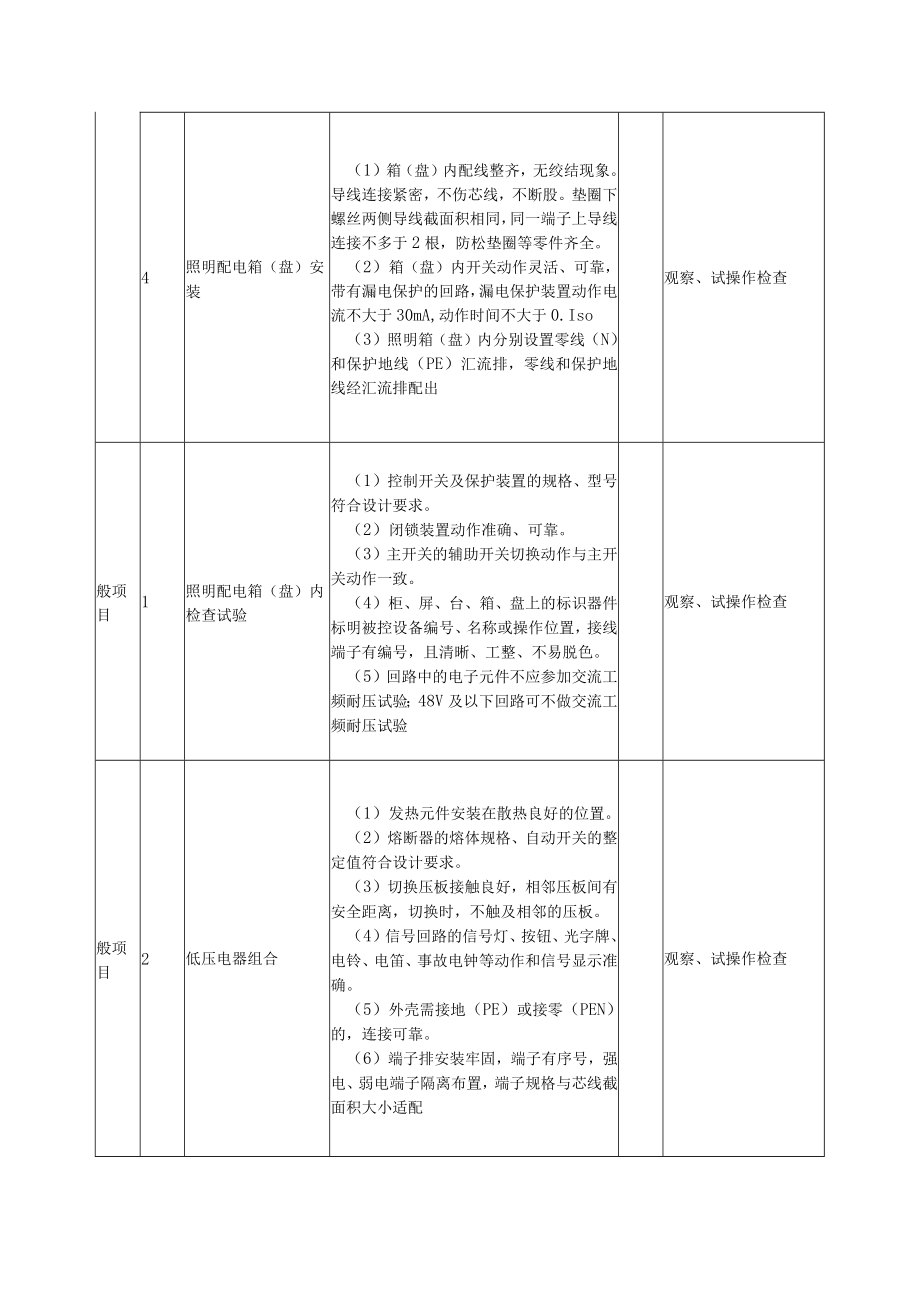

2、端子间应用裸编织铜线连接，且有标识观察、手扳检查2箱（盘）间线路绝缘电阻测试值柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5M；二次回路必须大于IMQ检查测试记录或用适配仪表进行抽测3电击保护和保护导体截面积低压成套配电柜、控制柜（屏、台）和动力、照明配电箱盘应有可靠的电击保护抠屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积%不应小于现行标准的规定观察检查4照明配电箱（盘）安装（1）箱（盘）内配线整齐，无绞结现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧导线截面积相同，同一端子上导线连接不多
3、于2根，防松垫圈等零件齐全。（2）箱（盘）内开关动作灵活、可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA,动作时间不大于0.Iso（3）照明箱（盘）内分别设置零线（N）和保护地线（PE）汇流排，零线和保护地线经汇流排配出观察、试操作检查般项目1照明配电箱（盘）内检查试验（1）控制开关及保护装置的规格、型号符合设计要求。（2）闭锁装置动作准确、可靠。（3）主开关的辅助开关切换动作与主开关动作一致。（4）柜、屏、台、箱、盘上的标识器件标明被控设备编号、名称或操作位置，接线端子有编号，且清晰、工整、不易脱色。（5）回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频

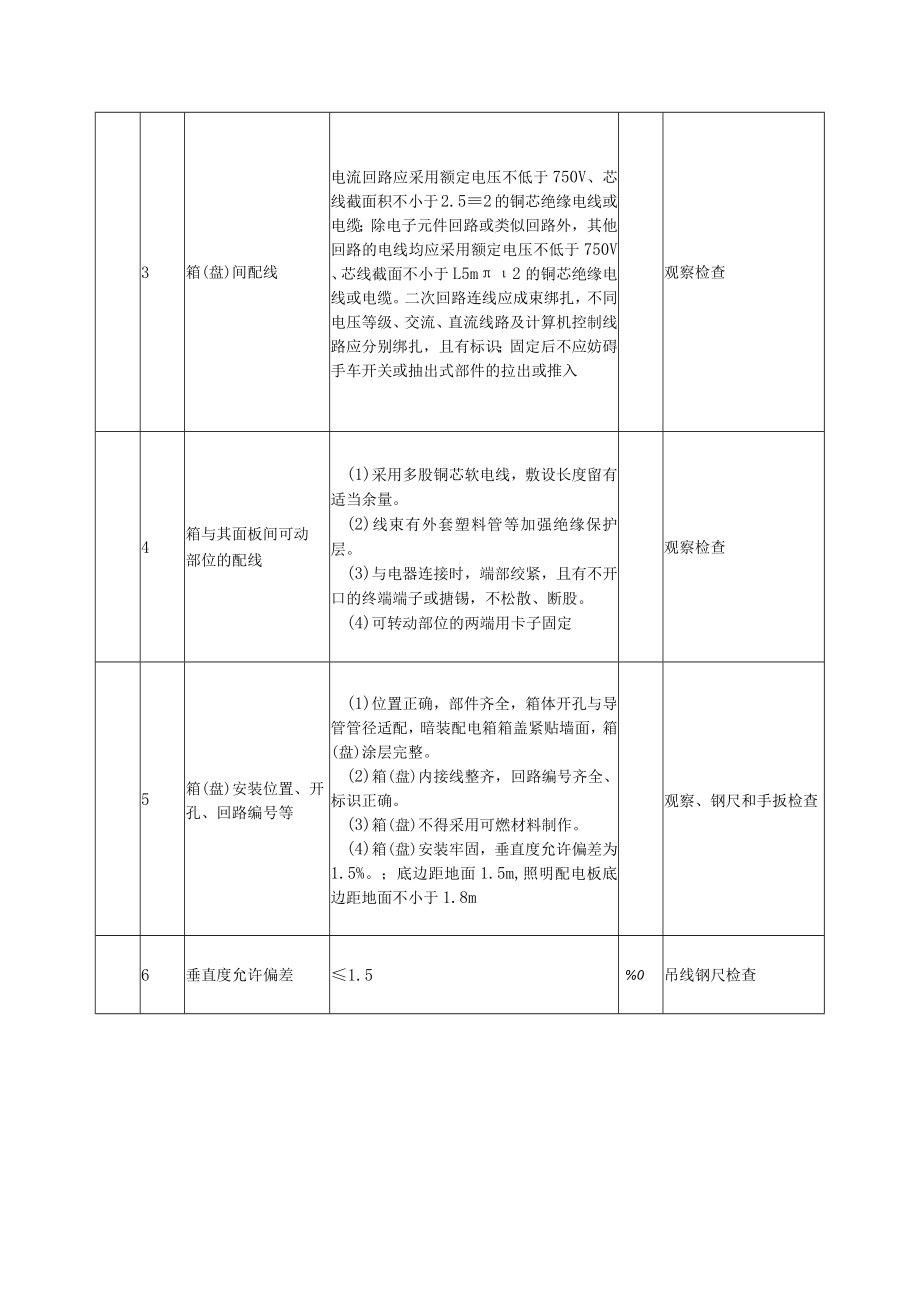

4、耐压试验观察、试操作检查般项目2低压电器组合（1）发热元件安装在散热良好的位置。（2）熔断器的熔体规格、自动开关的整定值符合设计要求。（3）切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板。（4）信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确。（5）外壳需接地（PE）或接零（PEN）的，连接可靠。（6）端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配观察、试操作检查3箱(盘)间配线电流回路应采用额定电压不低于750V、芯线截面积不小于2.52的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线均应采用额定电压
5、不低于750V、芯线截面不小于L5m2的铜芯绝缘电线或电缆。二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入观察检查4箱与其面板间可动部位的配线(1)采用多股铜芯软电线，敷设长度留有适当余量。(2)线束有外套塑料管等加强绝缘保护层。(3)与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股。(4)可转动部位的两端用卡子固定观察检查5箱(盘)安装位置、开孔、回路编号等(1)位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱(盘)涂层完整。(2)箱(盘)内接线整齐，回路编号齐全、标识正确。(3)箱(盘)不得采用可燃材料制作。(4)箱(盘)安装牢固，垂直度允许偏差为1.5%。；底边距地面1.5m,照明配电板底边距地面不小于1.8m观察、钢尺和手扳检查6垂直度允许偏差1.5%0吊线钢尺检查
