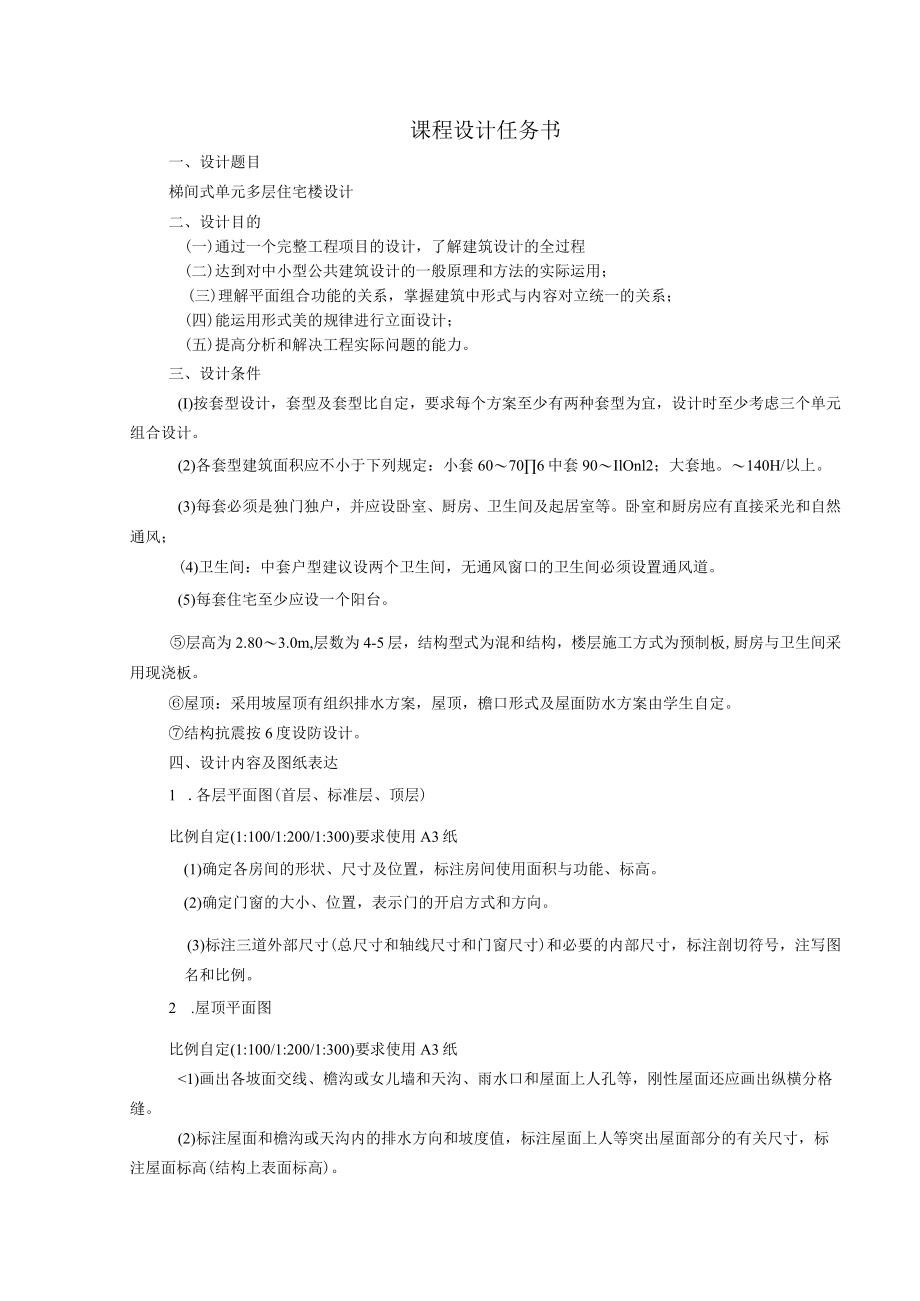

1、课程设计任务书一、设计题目梯间式单元多层住宅楼设计二、设计目的(一)通过一个完整工程项目的设计，了解建筑设计的全过程(二)达到对中小型公共建筑设计的一般原理和方法的实际运用；(三)理解平面组合功能的关系，掌握建筑中形式与内容对立统一的关系；(四)能运用形式美的规律进行立面设计；(五)提高分析和解决工程实际问题的能力。三、设计条件(I)按套型设计，套型及套型比自定，要求每个方案至少有两种套型为宜，设计时至少考虑三个单元组合设计。(2)各套型建筑面积应不小于下列规定：小套60706中套90IlOnl2；大套地。140H/以上。(3)每套必须是独门独户，并应设卧室、厨房、卫生间及起居室等。卧室和厨房
2、应有直接采光和自然通风；(4)卫生间：中套户型建议设两个卫生间，无通风窗口的卫生间必须设置通风道。(5)每套住宅至少应设一个阳台。层高为2.803.0m,层数为4-5层，结构型式为混和结构，楼层施工方式为预制板,厨房与卫生间采用现浇板。屋顶：采用坡屋顶有组织排水方案，屋顶，檐口形式及屋面防水方案由学生自定。结构抗震按6度设防设计。四、设计内容及图纸表达1 .各层平面图(首层、标准层、顶层)比例自定(1:100/1:200/1:300)要求使用A3纸(1)确定各房间的形状、尺寸及位置，标注房间使用面积与功能、标高。(2)确定门窗的大小、位置，表示门的开启方式和方向。(3)标注三道外部尺寸(总尺寸

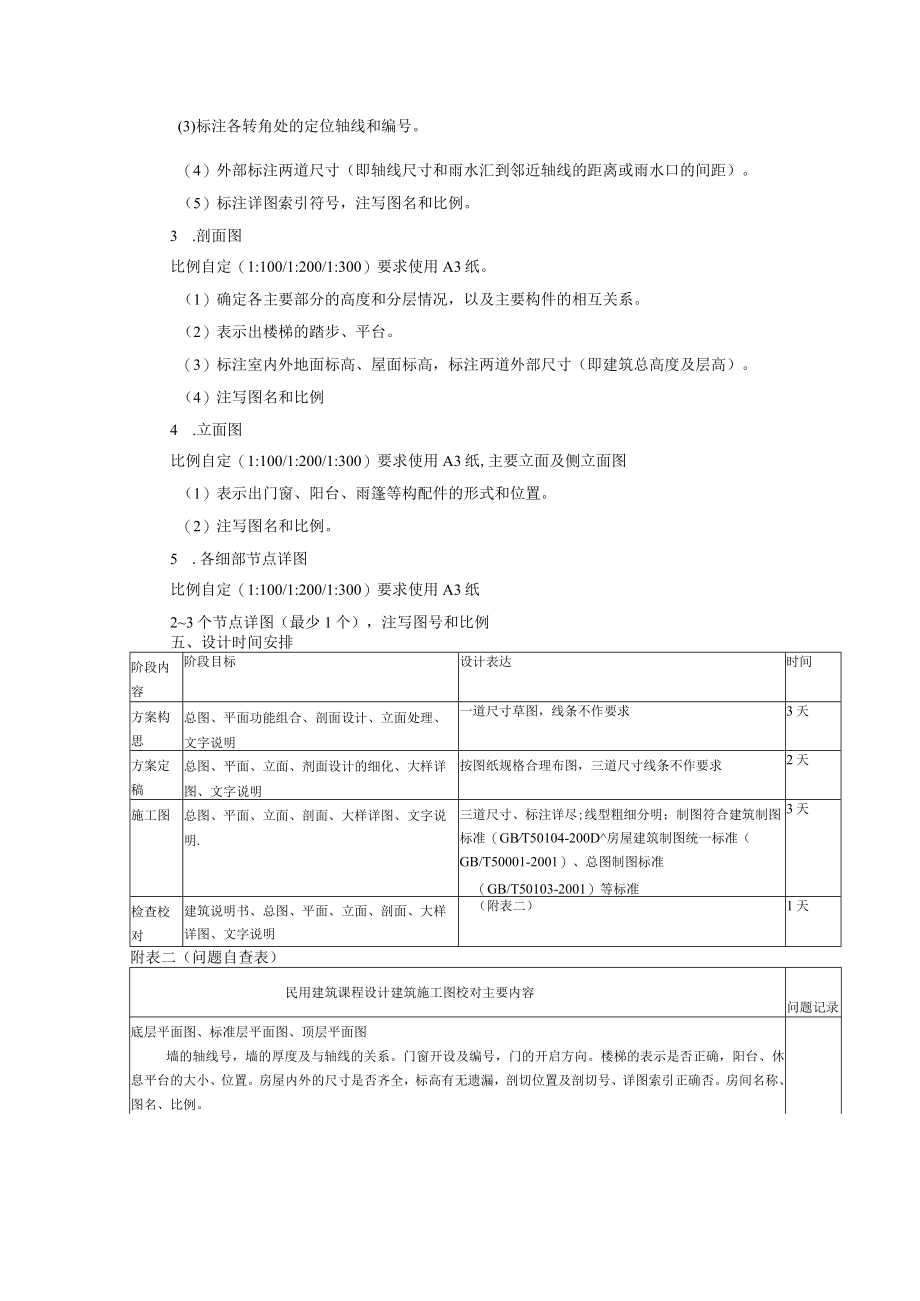

3、和轴线尺寸和门窗尺寸)和必要的内部尺寸，标注剖切符号，注写图名和比例。2 .屋顶平面图比例自定(1:100/1:200/1:300)要求使用A3纸1)画出各坡面交线、檐沟或女儿墙和天沟、雨水口和屋面上人孔等，刚性屋面还应画出纵横分格缝。(2)标注屋面和檐沟或天沟内的排水方向和坡度值，标注屋面上人等突出屋面部分的有关尺寸，标注屋面标高(结构上表面标高)。(3)标注各转角处的定位轴线和编号。（4）外部标注两道尺寸（即轴线尺寸和雨水汇到邻近轴线的距离或雨水口的间距）。（5）标注详图索引符号，注写图名和比例。3 .剖面图比例自定（1:100/1:200/1:300）要求使用A3纸。（1）确定各主要部分
4、的高度和分层情况，以及主要构件的相互关系。（2）表示出楼梯的踏步、平台。（3）标注室内外地面标高、屋面标高，标注两道外部尺寸（即建筑总高度及层高）。（4）注写图名和比例4 .立面图比例自定（1:100/1:200/1:300）要求使用A3纸,主要立面及侧立面图（1）表示出门窗、阳台、雨篷等构配件的形式和位置。（2）注写图名和比例。5 .各细部节点详图比例自定（1:100/1:200/1:300）要求使用A3纸23个节点详图（最少1个），注写图号和比例五、设计时间安排阶段内容阶段目标设计表达时间方案构思总图、平面功能组合、剖面设计、立面处理、文字说明一道尺寸草图，线条不作要求3天方案定稿总图、平
5、面、立面、剂面设计的细化、大样详图、文字说明按图纸规格合理布图，三道尺寸线条不作要求2天施工图总图、平面、立面、剖面、大样详图、文字说明.三道尺寸、标注详尽;线型粗细分明；制图符合建筑制图标准（GBT50104-200D房屋建筑制图统一标准（GB/T50001-2001）、总图制图标准（GB/T50103-2001）等标准3天检查校对建筑说明书、总图、平面、立面、剖面、大样详图、文字说明（附表二）1天附表二（问题自查表）民用建筑课程设计建筑施工图校对主要内容问题记录底层平面图、标准层平面图、顶层平面图墙的轴线号，墙的厚度及与轴线的关系。门窗开设及编号，门的开启方向。楼梯的表示是否正确，阳台、休

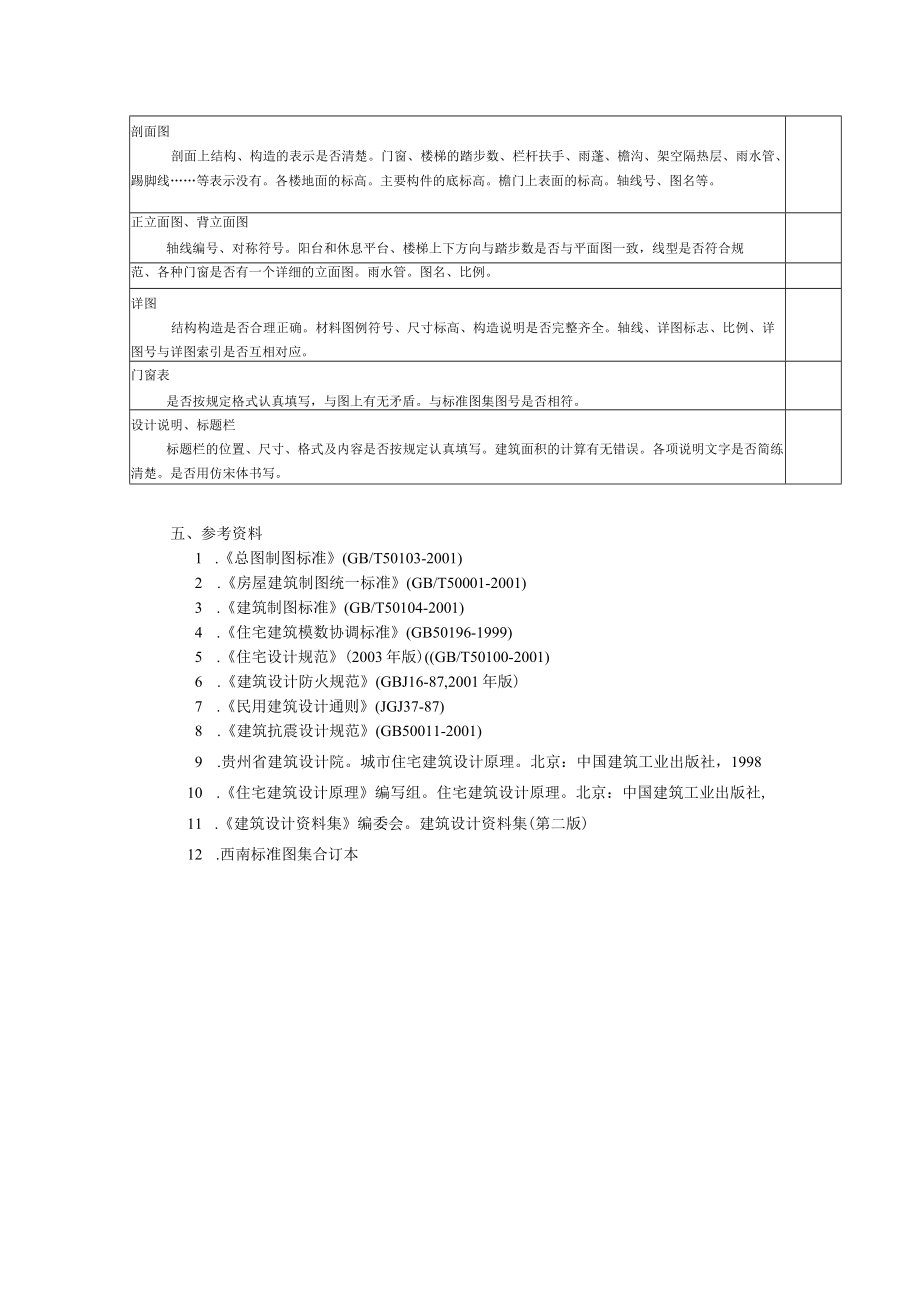

6、息平台的大小、位置。房屋内外的尺寸是否齐全，标高有无遗漏，剖切位置及剖切号、详图索引正确否。房间名称、图名、比例。剖面图剖面上结构、构造的表示是否清楚。门窗、楼梯的踏步数、栏杆扶手、雨蓬、檐沟、架空隔热层、雨水管、踢脚线等表示没有。各楼地面的标高。主要构件的底标高。檐门上表面的标高。轴线号、图名等。正立面图、背立面图轴线编号、对称符号。阳台和休息平台、楼梯上下方向与踏步数是否与平面图一致，线型是否符合规范、各种门窗是否有一个详细的立面图。雨水管。图名、比例。详图结构构造是否合理正确。材料图例符号、尺寸标高、构造说明是否完整齐全。轴线、详图标志、比例、详图号与详图索引是否互相对应。门窗表是否按规
7、定格式认真填写，与图上有无矛盾。与标准图集图号是否相符。设计说明、标题栏标题栏的位置、尺寸、格式及内容是否按规定认真填写。建筑面积的计算有无错误。各项说明文字是否简练清楚。是否用仿宋体书写。五、参考资料1 .总图制图标准(GB/T50103-2001)2 .房屋建筑制图统一标准(GB/T50001-2001)3 .建筑制图标准(GB/T50104-2001)4 .住宅建筑模数协调标准(GB50196-1999)5 .住宅设计规范(2003年版)(GB/T50100-2001)6 .建筑设计防火规范(GBJ16-87,2001年版)7 .民用建筑设计通则(JGJ37-87)8 .建筑抗震设计规范(GB50011-2001)9 .贵州省建筑设计院。城市住宅建筑设计原理。北京：中国建筑工业出版社，199810 .住宅建筑设计原理编写组。住宅建筑设计原理。北京：中国建筑工业出版社,11 .建筑设计资料集编委会。建筑设计资料集(第二版)12 .西南标准图集合订本
