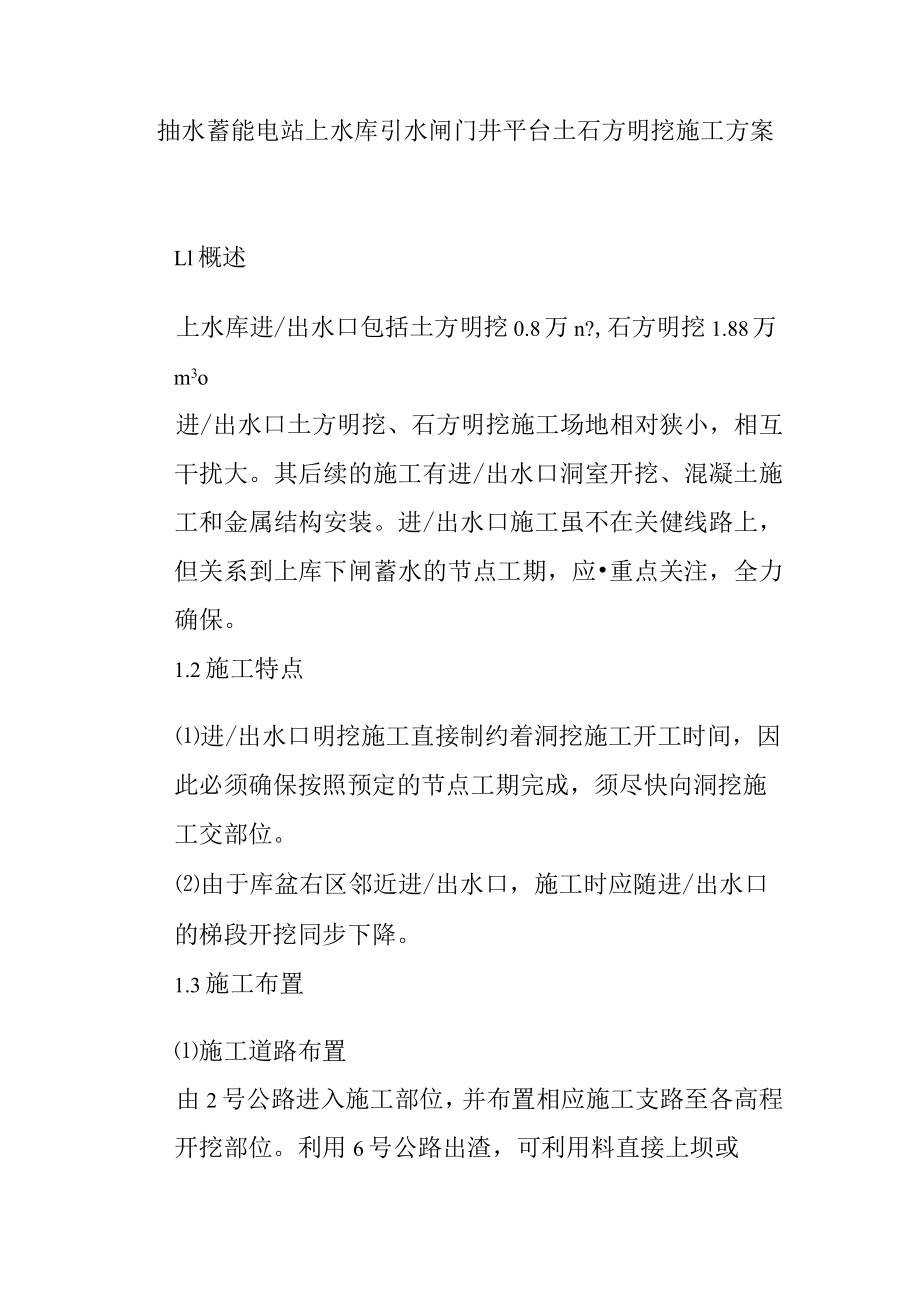

1、抽水蓄能电站上水库引水闸门井平台土石方明挖施工方案Ll概述上水库进/出水口包括土方明挖0.8万n?,石方明挖1.88万m3o进/出水口土方明挖、石方明挖施工场地相对狭小，相互干扰大。其后续的施工有进/出水口洞室开挖、混凝土施工和金属结构安装。进/出水口施工虽不在关健线路上，但关系到上库下闸蓄水的节点工期，应重点关注，全力确保。1.2施工特点进/出水口明挖施工直接制约着洞挖施工开工时间，因此必须确保按照预定的节点工期完成，须尽快向洞挖施工交部位。由于库盆右区邻近进/出水口，施工时应随进/出水口的梯段开挖同步下降。1.3施工布置施工道路布置由2号公路进入施工部位，并布置相应施工支路至各高程开挖部位

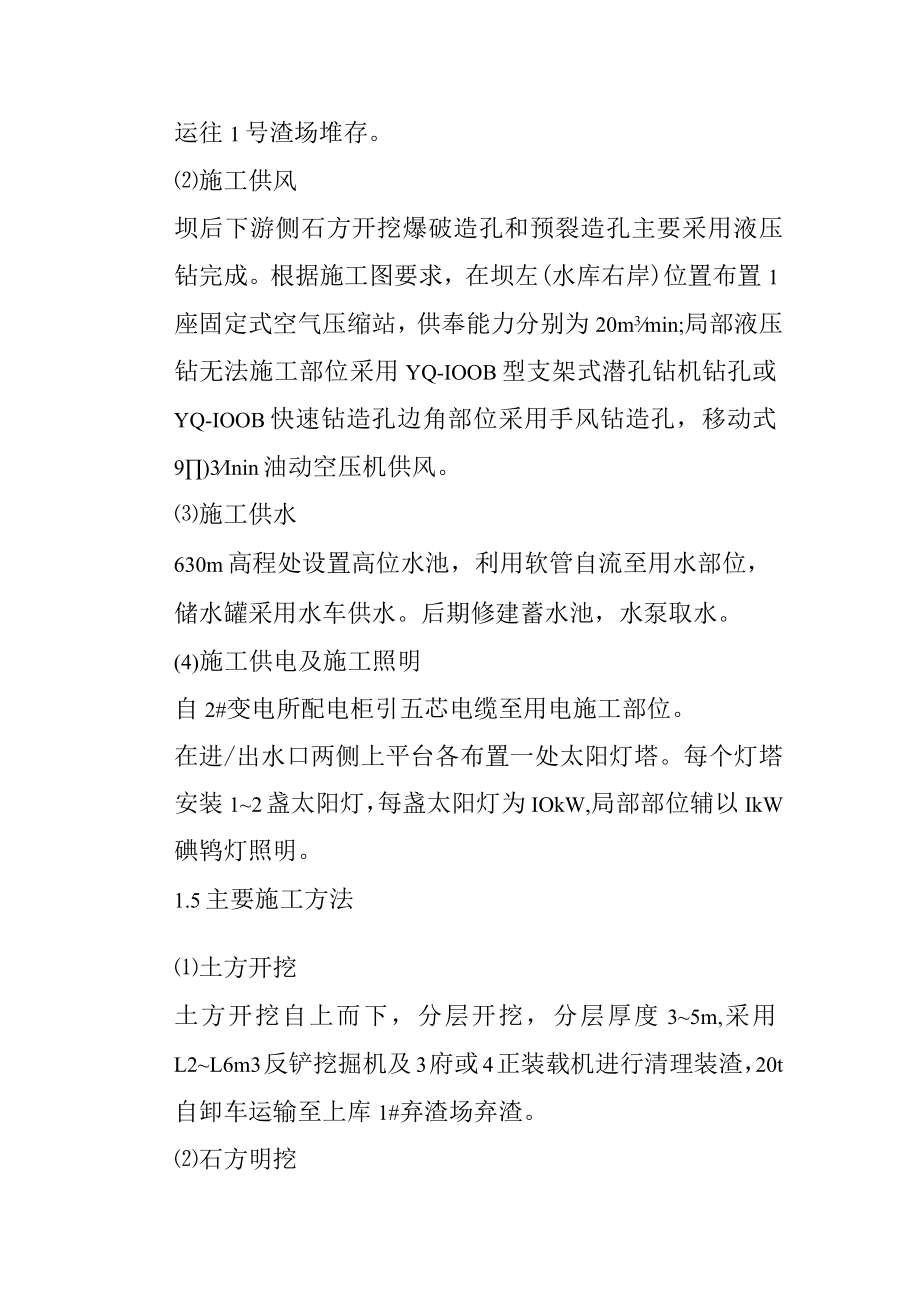

2、。利用6号公路出渣，可利用料直接上坝或运往1号渣场堆存。施工供风坝后下游侧石方开挖爆破造孔和预裂造孔主要采用液压钻完成。根据施工图要求，在坝左(水库右岸)位置布置1座固定式空气压缩站，供奉能力分别为20m3min;局部液压钻无法施工部位采用YQ-IOOB型支架式潜孔钻机钻孔或YQ-IOOB快速钻造孔边角部位采用手风钻造孔，移动式9)3Inin油动空压机供风。施工供水630m高程处设置高位水池，利用软管自流至用水部位，储水罐采用水车供水。后期修建蓄水池，水泵取水。(4)施工供电及施工照明自2#变电所配电柜引五芯电缆至用电施工部位。在进/出水口两侧上平台各布置一处太阳灯塔。每个灯塔安装12盏太阳灯

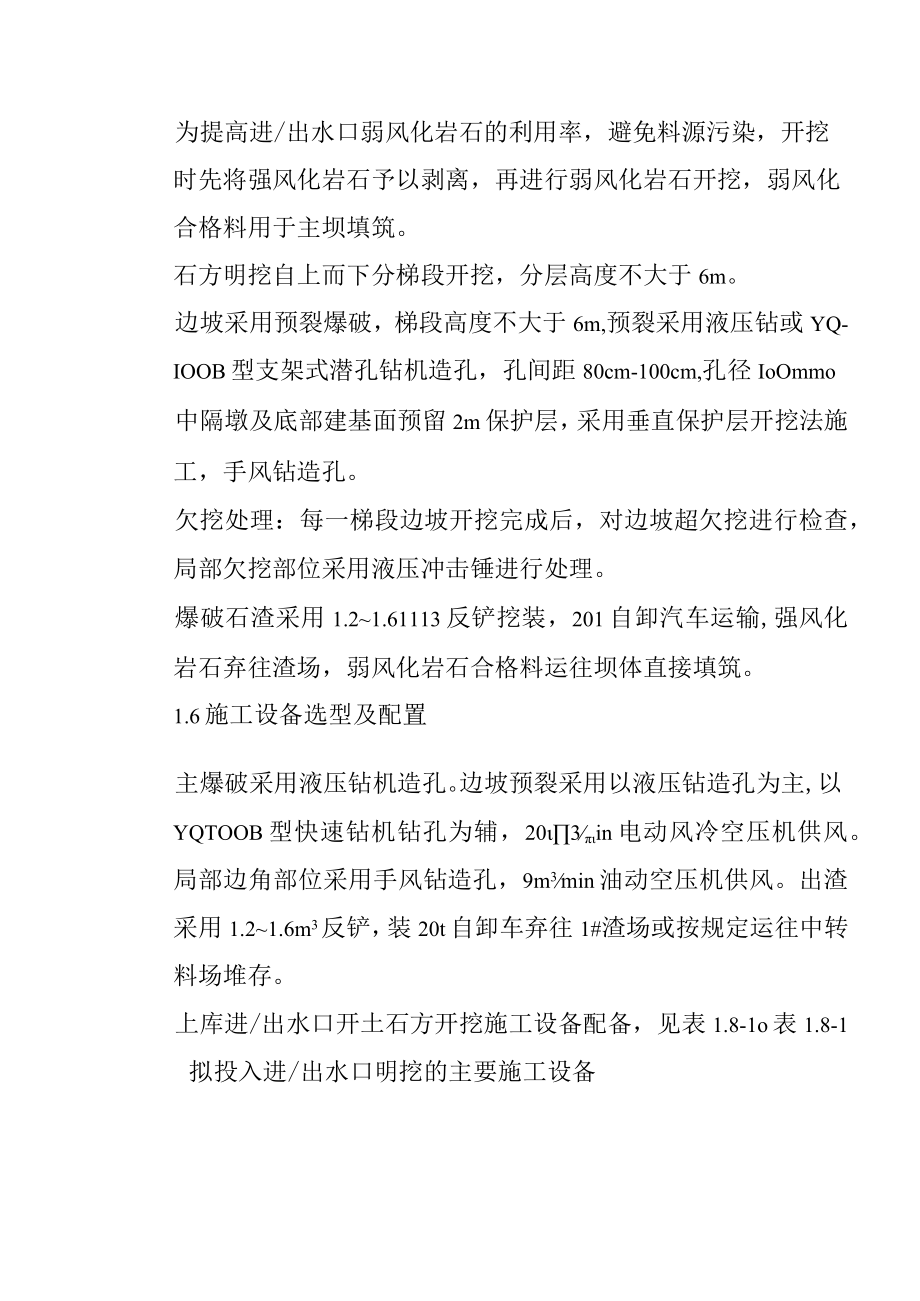

3、，每盏太阳灯为IOkW,局部部位辅以IkW碘鸨灯照明。1.5主要施工方法土方开挖土方开挖自上而下，分层开挖，分层厚度35m,采用L2L6m3反铲挖掘机及3府或4正装载机进行清理装渣，20t自卸车运输至上库1#弃渣场弃渣。石方明挖为提高进/出水口弱风化岩石的利用率，避免料源污染，开挖时先将强风化岩石予以剥离，再进行弱风化岩石开挖，弱风化合格料用于主坝填筑。石方明挖自上而下分梯段开挖，分层高度不大于6m。边坡采用预裂爆破，梯段高度不大于6m,预裂采用液压钻或YQ-IOOB型支架式潜孔钻机造孔，孔间距80cm-100cm,孔径IoOmmo中隔墩及底部建基面预留2m保护层，采用垂直保护层开挖法施工，手
4、风钻造孔。欠挖处理：每一梯段边坡开挖完成后，对边坡超欠挖进行检查，局部欠挖部位采用液压冲击锤进行处理。爆破石渣采用1.21.61113反铲挖装，201自卸汽车运输,强风化岩石弃往渣场，弱风化岩石合格料运往坝体直接填筑。1.6施工设备选型及配置主爆破采用液压钻机造孔。边坡预裂采用以液压钻造孔为主,以YQTOOB型快速钻机钻孔为辅，203in电动风冷空压机供风。局部边角部位采用手风钻造孔，9m3min油动空压机供风。出渣采用1.21.6m3反铲，装20t自卸车弃往1#渣场或按规定运往中转料场堆存。上库进/出水口开土石方开挖施工设备配备，见表1.8-1o表1.8-1拟投入进/出水口明挖的主要施工设备设备名称型号及规格单位数量备注液压反铲1.6m3台2液压反铲1.2m3台2自卸汽车20t台20液压钻机ECM580台1主爆破预裂钻孔液压钻机RANGER-K7台1主爆破预裂钻孔潜孔钻机YQlOOB台2手风钻YT26台24保护层开挖钻孔电动空压机2Om3min台2与洞挖共用油动空压机9m3min台2液压冲击锤YS5000台1推土机TY220台1
