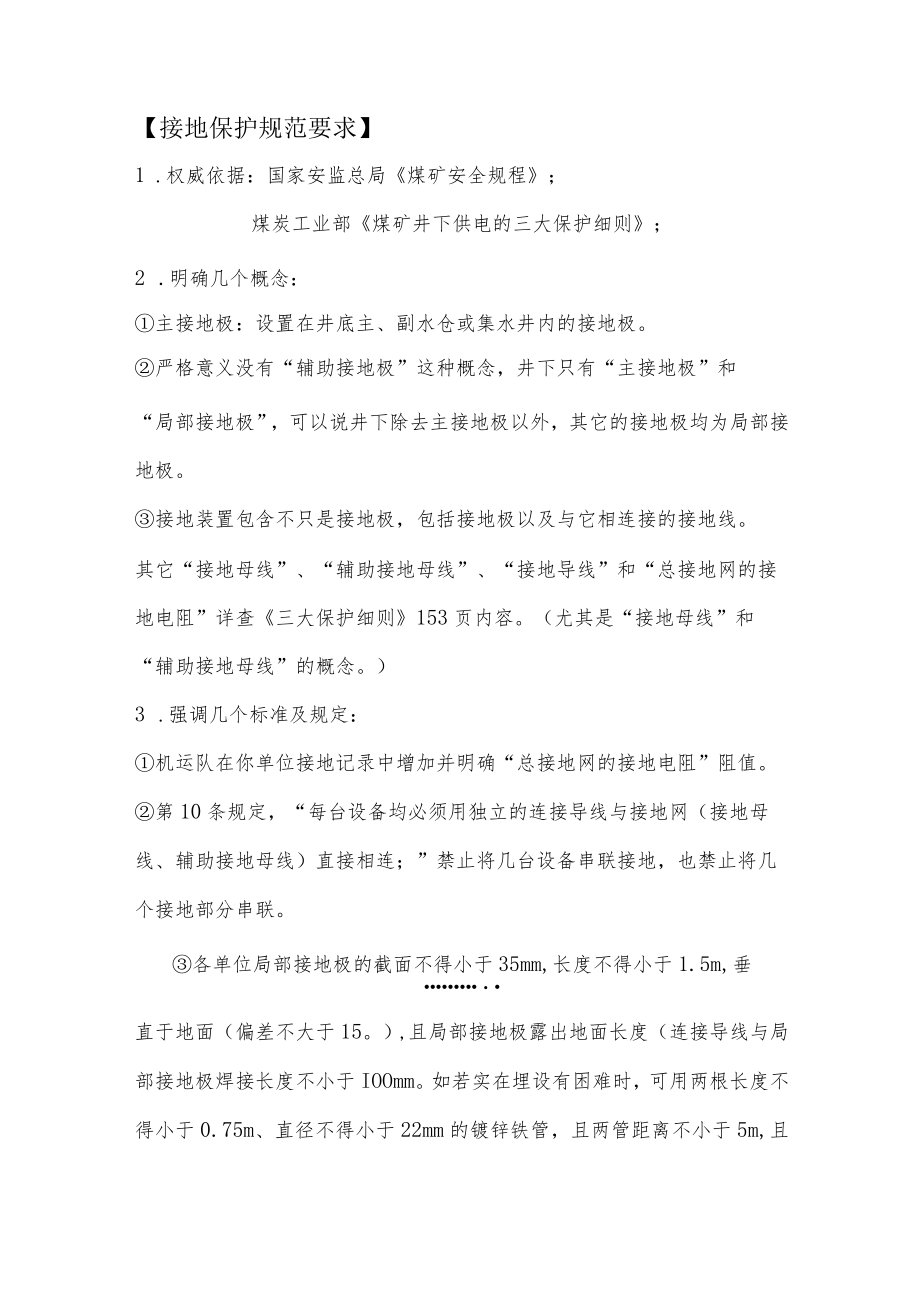

接地保护规范要求.docx_第1页
第1页 / 共2页

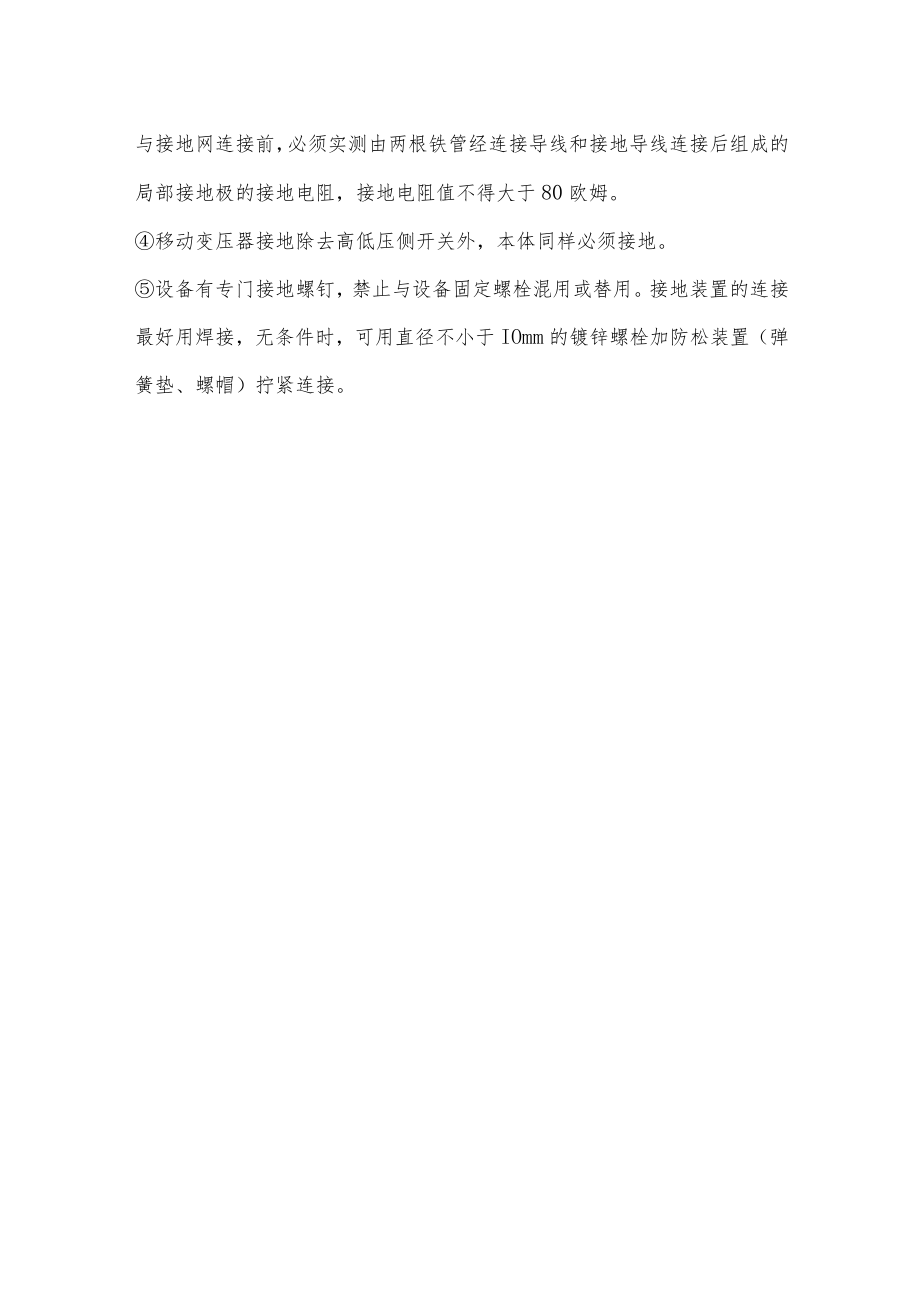

接地保护规范要求.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《接地保护规范要求.docx》由会员分享,可在线阅读,更多相关《接地保护规范要求.docx(2页珍藏版)》请在第壹文秘上搜索。

1、【接地保护规范要求】1 .权威依据:国家安监总局煤矿安全规程;煤炭工业部煤矿井下供电的三大保护细则;2 .明确几个概念:主接地极:设置在井底主、副水仓或集水井内的接地极。严格意义没有“辅助接地极”这种概念,井下只有“主接地极”和“局部接地极”,可以说井下除去主接地极以外,其它的接地极均为局部接地极。接地装置包含不只是接地极,包括接地极以及与它相连接的接地线。其它“接地母线”、“辅助接地母线”、“接地导线”和“总接地网的接地电阻”详查三大保护细则153页内容。(尤其是“接地母线”和“辅助接地母线”的概念。)3 .强调几个标准及规定:机运队在你单位接地记录中增加并明确“总接地网的接地电阻”阻值。第

2、10条规定,“每台设备均必须用独立的连接导线与接地网(接地母线、辅助接地母线)直接相连;”禁止将几台设备串联接地,也禁止将几个接地部分串联。各单位局部接地极的截面不得小于35mm,长度不得小于1.5m,垂直于地面(偏差不大于15。),且局部接地极露出地面长度(连接导线与局部接地极焊接长度不小于IOOmm。如若实在埋设有困难时,可用两根长度不得小于0.75m、直径不得小于22mm的镀锌铁管,且两管距离不小于5m,且与接地网连接前,必须实测由两根铁管经连接导线和接地导线连接后组成的局部接地极的接地电阻,接地电阻值不得大于80欧姆。移动变压器接地除去高低压侧开关外,本体同样必须接地。设备有专门接地螺钉,禁止与设备固定螺栓混用或替用。接地装置的连接最好用焊接,无条件时,可用直径不小于IOmm的镀锌螺栓加防松装置(弹簧垫、螺帽)拧紧连接。
