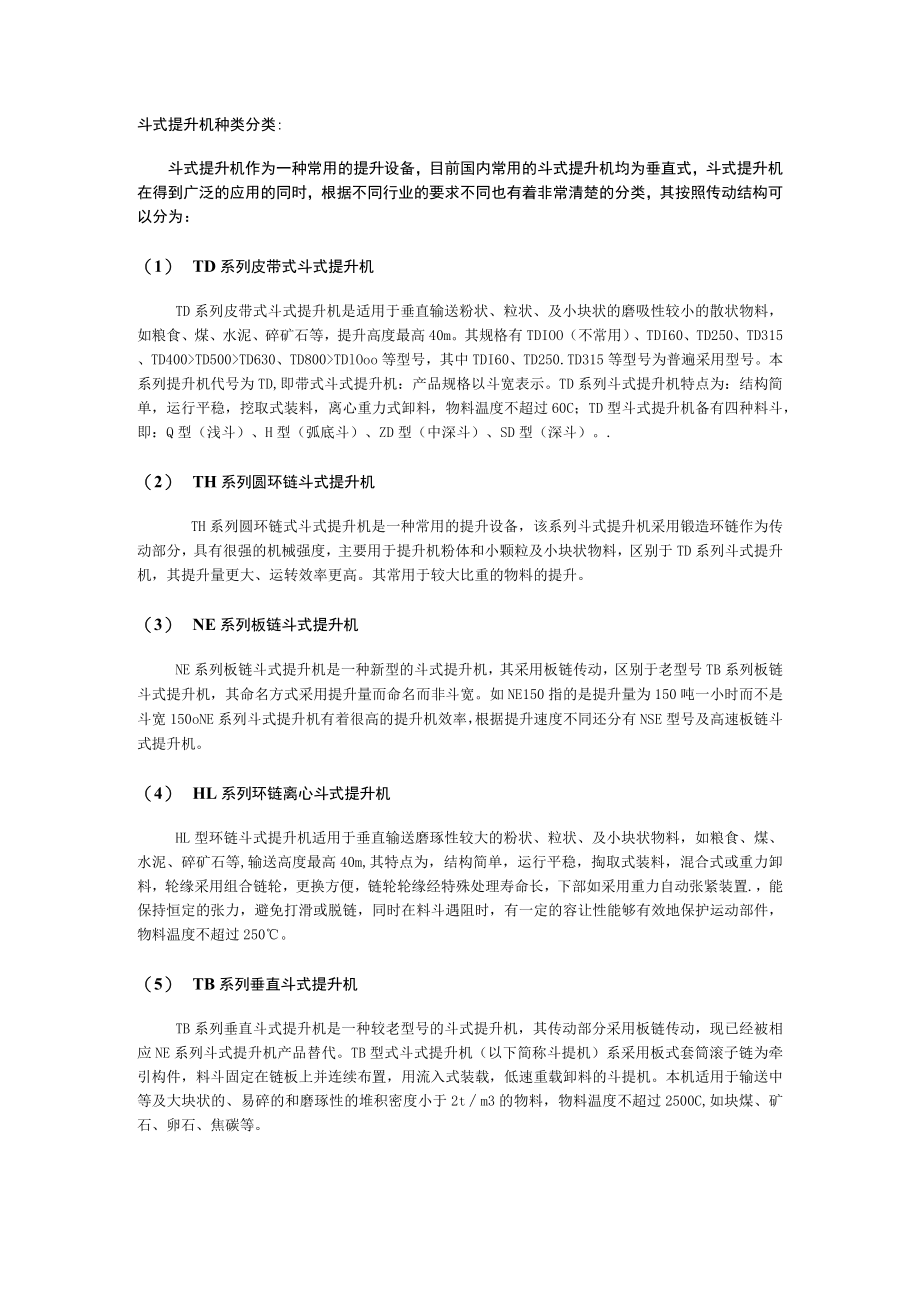

斗式提升机种类分类.docx_第1页
第1页 / 共2页

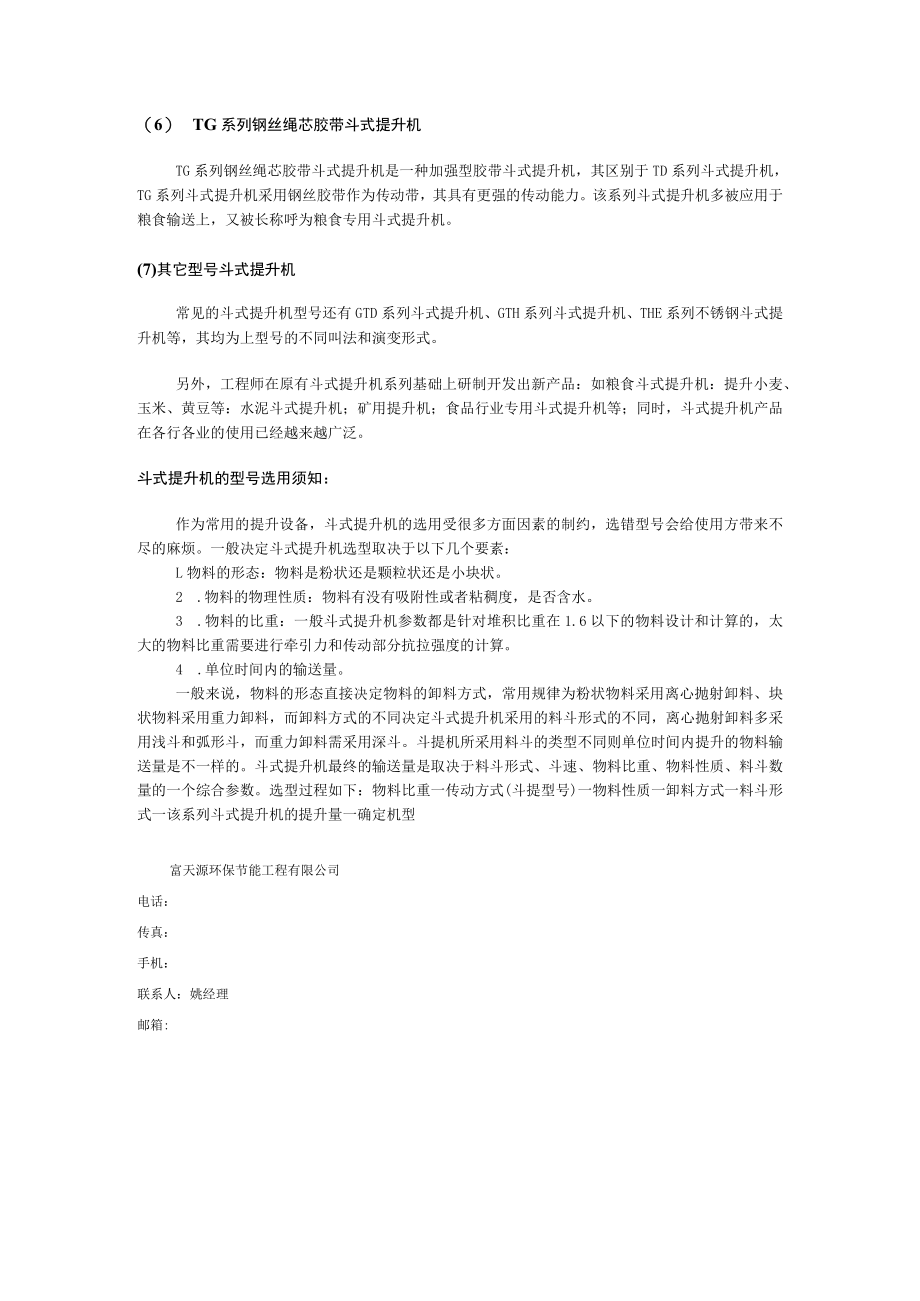

斗式提升机种类分类.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《斗式提升机种类分类.docx》由会员分享,可在线阅读,更多相关《斗式提升机种类分类.docx(2页珍藏版)》请在第壹文秘上搜索。

1、斗式提升机种类分类:斗式提升机作为一种常用的提升设备,目前国内常用的斗式提升机均为垂直式,斗式提升机在得到广泛的应用的同时,根据不同行业的要求不同也有着非常清楚的分类,其按照传动结构可以分为:(1) TD系列皮带式斗式提升机TD系列皮带式斗式提升机是适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度最高40m。其规格有TDIOO(不常用)、TDI60、TD250、TD315、TD400TD500TD630、TD800TDlOoo等型号,其中TDI60、TD250.TD315等型号为普遍采用型号。本系列提升机代号为TD,即带式斗式提升机:产品规格以斗宽

2、表示。TD系列斗式提升机特点为:结构简单,运行平稳,挖取式装料,离心重力式卸料,物料温度不超过60C;TD型斗式提升机备有四种料斗,即:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。.(2) TH系列圆环链斗式提升机TH系列圆环链式斗式提升机是一种常用的提升设备,该系列斗式提升机采用锻造环链作为传动部分,具有很强的机械强度,主要用于提升机粉体和小颗粒及小块状物料,区别于TD系列斗式提升机,其提升量更大、运转效率更高。其常用于较大比重的物料的提升。(3) NE系列板链斗式提升机NE系列板链斗式提升机是一种新型的斗式提升机,其采用板链传动,区别于老型号TB系列板链斗式提升机,其命

3、名方式采用提升量而命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150oNE系列斗式提升机有着很高的提升机效率,根据提升速度不同还分有NSE型号及高速板链斗式提升机。(4) HL系列环链离心斗式提升机HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、水泥、碎矿石等,输送高度最高40m,其特点为,结构简单,运行平稳,掏取式装料,混合式或重力卸料,轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部如采用重力自动张紧装置.,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件,物料温度不超过250。(5)

4、 TB系列垂直斗式提升机TB系列垂直斗式提升机是一种较老型号的斗式提升机,其传动部分采用板链传动,现已经被相应NE系列斗式提升机产品替代。TB型式斗式提升机(以下简称斗提机)系采用板式套筒滚子链为牵引构件,料斗固定在链板上并连续布置,用流入式装载,低速重载卸料的斗提机。本机适用于输送中等及大块状的、易碎的和磨琢性的堆积密度小于2tm3的物料,物料温度不超过2500C,如块煤、矿石、卵石、焦碳等。(6) TG系列钢丝绳芯胶带斗式提升机TG系列钢丝绳芯胶带斗式提升机是一种加强型胶带斗式提升机,其区别于TD系列斗式提升机,TG系列斗式提升机采用钢丝胶带作为传动带,其具有更强的传动能力。该系列斗式提升

5、机多被应用于粮食输送上,又被长称呼为粮食专用斗式提升机。(7)其它型号斗式提升机常见的斗式提升机型号还有GTD系列斗式提升机、GTH系列斗式提升机、THE系列不锈钢斗式提升机等,其均为上型号的不同叫法和演变形式。另外,工程师在原有斗式提升机系列基础上研制开发出新产品:如粮食斗式提升机:提升小麦、玉米、黄豆等:水泥斗式提升机;矿用提升机;食品行业专用斗式提升机等;同时,斗式提升机产品在各行各业的使用已经越来越广泛。斗式提升机的型号选用须知:作为常用的提升设备,斗式提升机的选用受很多方面因素的制约,选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素:L物料的形态:物料是粉状

6、还是颗粒状还是小块状。2 .物料的物理性质:物料有没有吸附性或者粘稠度,是否含水。3 .物料的比重:一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的,太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。4 .单位时间内的输送量。一般来说,物料的形态直接决定物料的卸料方式,常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料,而卸料方式的不同决定斗式提升机采用的料斗形式的不同,离心抛射卸料多采用浅斗和弧形斗,而重力卸料需采用深斗。斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。选型过程如下:物料比重一传动方式(斗提型号)一物料性质一卸料方式一料斗形式一该系列斗式提升机的提升量一确定机型富天源环保节能工程有限公司电话:传真:手机:联系人:姚经理邮箱:
