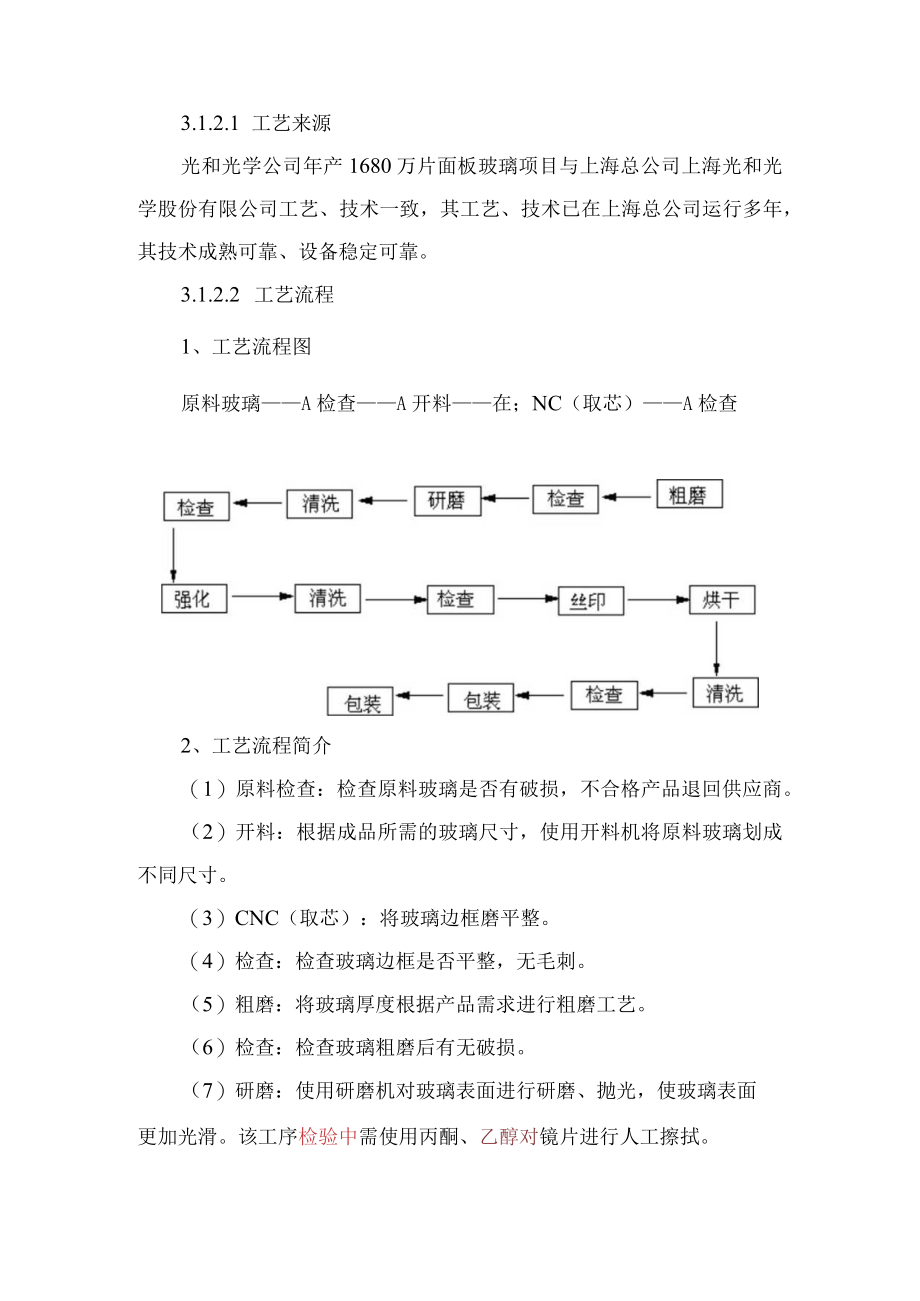

1、3.1.2.1 工艺来源光和光学公司年产1680万片面板玻璃项目与上海总公司上海光和光学股份有限公司工艺、技术一致，其工艺、技术已在上海总公司运行多年，其技术成熟可靠、设备稳定可靠。3.1.2.2 工艺流程1、工艺流程图原料玻璃A检查A开料在；NC（取芯）A检查2、工艺流程简介（1）原料检查：检查原料玻璃是否有破损，不合格产品退回供应商。（2）开料：根据成品所需的玻璃尺寸，使用开料机将原料玻璃划成不同尺寸。（3）CNC（取芯）：将玻璃边框磨平整。（4）检查：检查玻璃边框是否平整，无毛刺。（5）粗磨：将玻璃厚度根据产品需求进行粗磨工艺。（6）检查：检查玻璃粗磨后有无破损。（7）研磨：使用研磨机对

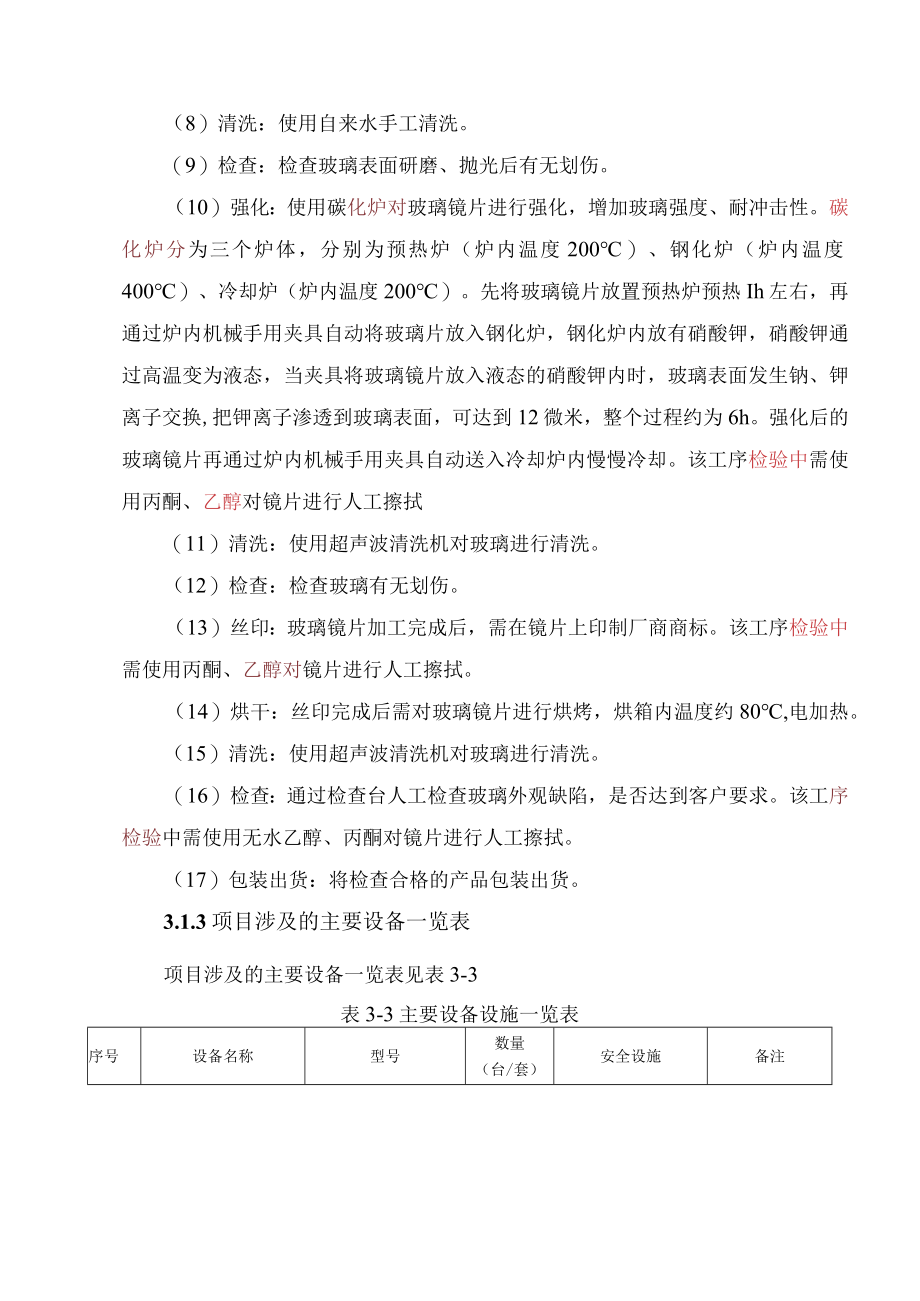

2、玻璃表面进行研磨、抛光，使玻璃表面更加光滑。该工序检验中需使用丙酮、乙醇对镜片进行人工擦拭。（8）清洗：使用自来水手工清洗。（9）检查：检查玻璃表面研磨、抛光后有无划伤。（10）强化：使用碳化炉对玻璃镜片进行强化，增加玻璃强度、耐冲击性。碳化炉分为三个炉体，分别为预热炉（炉内温度200）、钢化炉（炉内温度400）、冷却炉（炉内温度200）。先将玻璃镜片放置预热炉预热Ih左右，再通过炉内机械手用夹具自动将玻璃片放入钢化炉，钢化炉内放有硝酸钾，硝酸钾通过高温变为液态，当夹具将玻璃镜片放入液态的硝酸钾内时，玻璃表面发生钠、钾离子交换,把钾离子渗透到玻璃表面，可达到12微米，整个过程约为6h。强化后的
3、玻璃镜片再通过炉内机械手用夹具自动送入冷却炉内慢慢冷却。该工序检验中需使用丙酮、乙醇对镜片进行人工擦拭（11）清洗：使用超声波清洗机对玻璃进行清洗。（12）检查：检查玻璃有无划伤。（13）丝印：玻璃镜片加工完成后，需在镜片上印制厂商商标。该工序检验中需使用丙酮、乙醇对镜片进行人工擦拭。（14）烘干：丝印完成后需对玻璃镜片进行烘烤，烘箱内温度约80,电加热。（15）清洗：使用超声波清洗机对玻璃进行清洗。（16）检查：通过检查台人工检查玻璃外观缺陷，是否达到客户要求。该工序检验中需使用无水乙醇、丙酮对镜片进行人工擦拭。（17）包装出货：将检查合格的产品包装出货。3.1.3项目涉及的主要设备一览表项
4、目涉及的主要设备一览表见表3-3表3-3主要设备设施一览表序号设备名称型号数量（台/套）安全设施备注1紫外可见光光度计UV-1800波长范围(1901IOOnm)1/1#厂房2精密自动划片机HP-61005/3离心清洗机CPC-6001/4点胶落片一体机GP-Ol15高精贴合设备16智能识别摆盘机PR-HBP17UC300超声波清洗机UC30018UV解胶机19显微镜SZM45-B5+LED1IO显微镜SZM45-ST2211ECO点胶机MS-I212双人水平流净化工作台JB-CJ-1500513显微镜SZM45-ST231、建设项目涉及的主要原辅物料见表35。表3-5主要物料一览表序号名称危
5、化品序号年用量最大存放量储存地点运输方式1玻璃/25000m25000m22#厂房内仓库汽车2抛光皮/500张300张2#厂房内仓库汽车3抛光粉/24吨312#厂房内仓库汽车4钻头/625463只5000只2#厂房内仓库汽车5油墨/650kg250kg3#厂房内仓库汽车6冷却液/60吨5t1#厂房内仓库汽车7丙酮1373047.5kg100kg1#厂房仓库防爆柜储存危化车8无水乙醇2568147.5kg100kg1#厂房仓库防爆柜储存危化车9硝酸钾230310吨0.5t1#厂房仓库防爆柜储存危化车IO天然气2123200000Nm3/管道2、建设项目涉及的主要产品见表3-6。表3-6主要产品一
6、览表序号产品名称单位年产量最大储存量储存场所运输方式1精密光学玻璃万片/年7202.52#厂房仓库汽车2数码相机面板玻璃万片/年84034#厂房仓库汽车3车载导航玻璃万片/年12014#厂房仓库汽车3.1.6公用工程1、给排水(1)用水量建设项目用水主要包括生活用水、绿化用水、工艺用水，年用水量约为20000立方米。(2)给水系统建设项目厂区采用二组独立供水管网系统，一组是生产、生活给水管网，另一组为消防专用供水管系统。两组给水干管分别沿主要建筑物周围呈环形布置到各用水点和预留接口接点，供厂区生产、生活、消防用水。利用市政自来水水压直接供至各用水点，室外给水管采用给水铸铁管，室内给水管采用PP
7、-R管。(3)排水厂区排水分为雨水和污水两部分，排水体制采用雨污分流制。雨水采用路牙地漏收集进入排水管道，就近排入园区雨水管网。本项目污水主要为生活污水、工艺用水，工艺用水与生活污水收集处理后直接排入园区污水管网，最终排入区域污水处理厂，处理达标后排放。2、消防厂区消防考虑室内外消火栓系统，并按消防规范要求配置固定式灭火器。在厂区周围的道路或绿化带内设置室外地上式DN150消防栓，直线距离120米以内设1个。室内消防管网环形布置，满足扑救初期火灾要求，厂房内每隔2025米设置室内消防栓1个。3、供电建设项目用电自厂外引入经厂区内2台800KVA,1台250KVA干式变压器和1台IOoOKVA干
8、式变压器变压后供生产、生活使用。建设项目年用电量8万度。4、空调通风系统建设项目配置空调通气系统，对生产场所进行温度调节，并进行通风，确保工作场所的舒适、清洁。5、热水建设项目设有一台天然气热水锅炉，为厂内生产通过热水管道提供生产用热水。3.1.7工作制度和劳动定员及管理组织机构建设项目建成以后车间生产人员实行二班倒工作制、行政办公人员实行常白班工作制。本期建设项目定员200人，其中一线人员175人，管理人员25人，年生产天数为300天。为加强安全管理工作，上海光和光学制造大丰有限公司拟成立由公司主要负责人为组长的安全生产领导小组，设立从常务副总经理、各部门负责人、兼职安全员的安全管理网络，形成整体安全管理、检查、监督体系。
