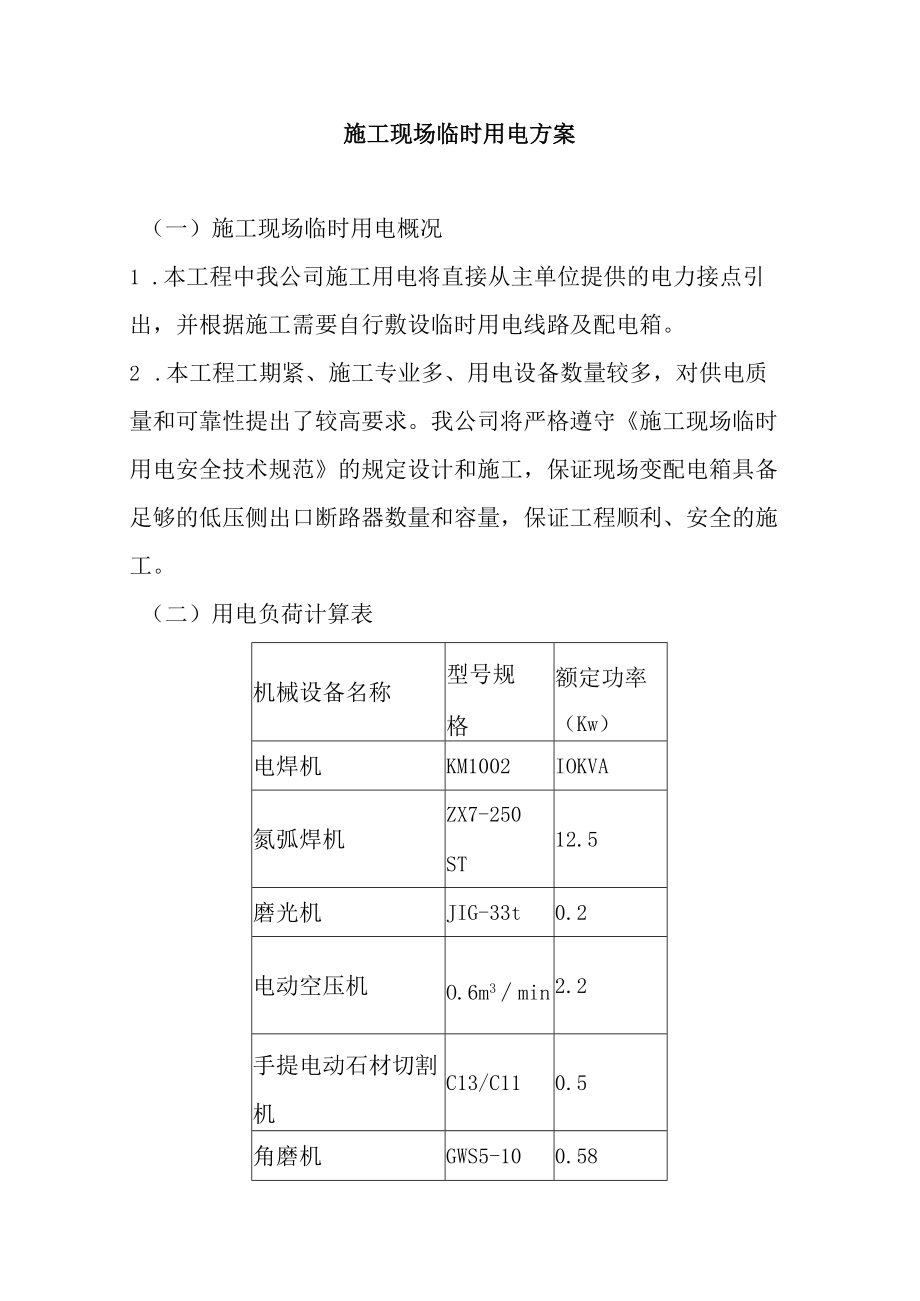

1、施工现场临时用电方案（一）施工现场临时用电概况1 .本工程中我公司施工用电将直接从主单位提供的电力接点引出，并根据施工需要自行敷设临时用电线路及配电箱。2 .本工程工期紧、施工专业多、用电设备数量较多，对供电质量和可靠性提出了较高要求。我公司将严格遵守施工现场临时用电安全技术规范的规定设计和施工，保证现场变配电箱具备足够的低压侧出口断路器数量和容量，保证工程顺利、安全的施工。（二）用电负荷计算表机械设备名称型号规格额定功率（Kw）电焊机KM1002IOKVA氮弧焊机ZX7-250ST12.5磨光机JIG-33t0.2电动空压机O.6m3min2.2手提电动石材切割机C13/C110.5角磨机G

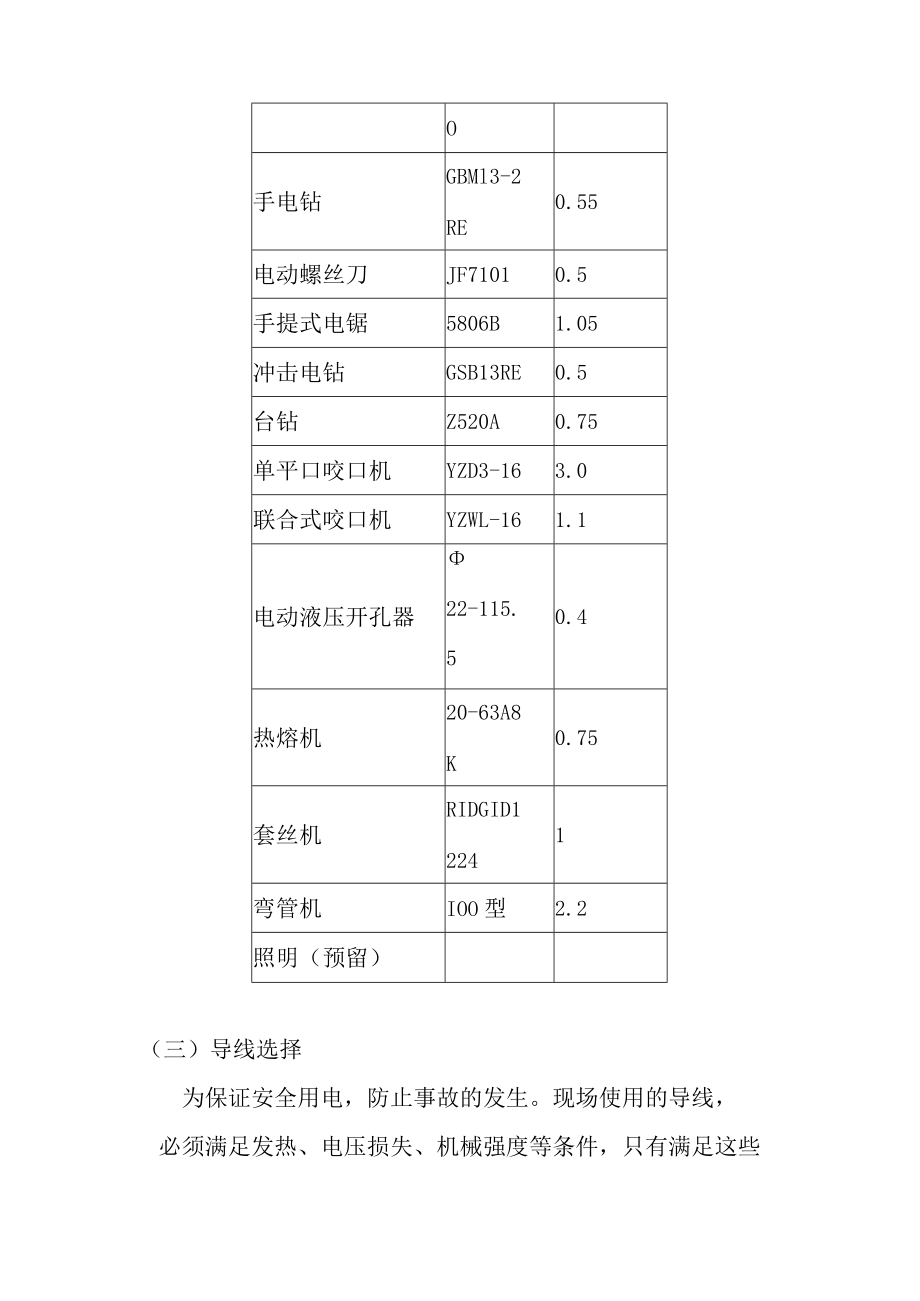

2、WS5-100.58O手电钻GBMl3-2RE0.55电动螺丝刀JF71010.5手提式电锯5806B1.05冲击电钻GSB13RE0.5台钻Z520A0.75单平口咬口机YZD3-163.0联合式咬口机YZWL-161.1电动液压开孔器22-115.50.4热熔机20-63A8K0.75套丝机RIDGID12241弯管机IOO型2.2照明（预留）（三）导线选择为保证安全用电，防止事故的发生。现场使用的导线，必须满足发热、电压损失、机械强度等条件，只有满足这些条件才可以在现场敷设。1 .按允许电压损失选择（1）当电流流过导线时，由于线路中存在着电阻电压,必将引起电压降，即电压损失。线路上电压的

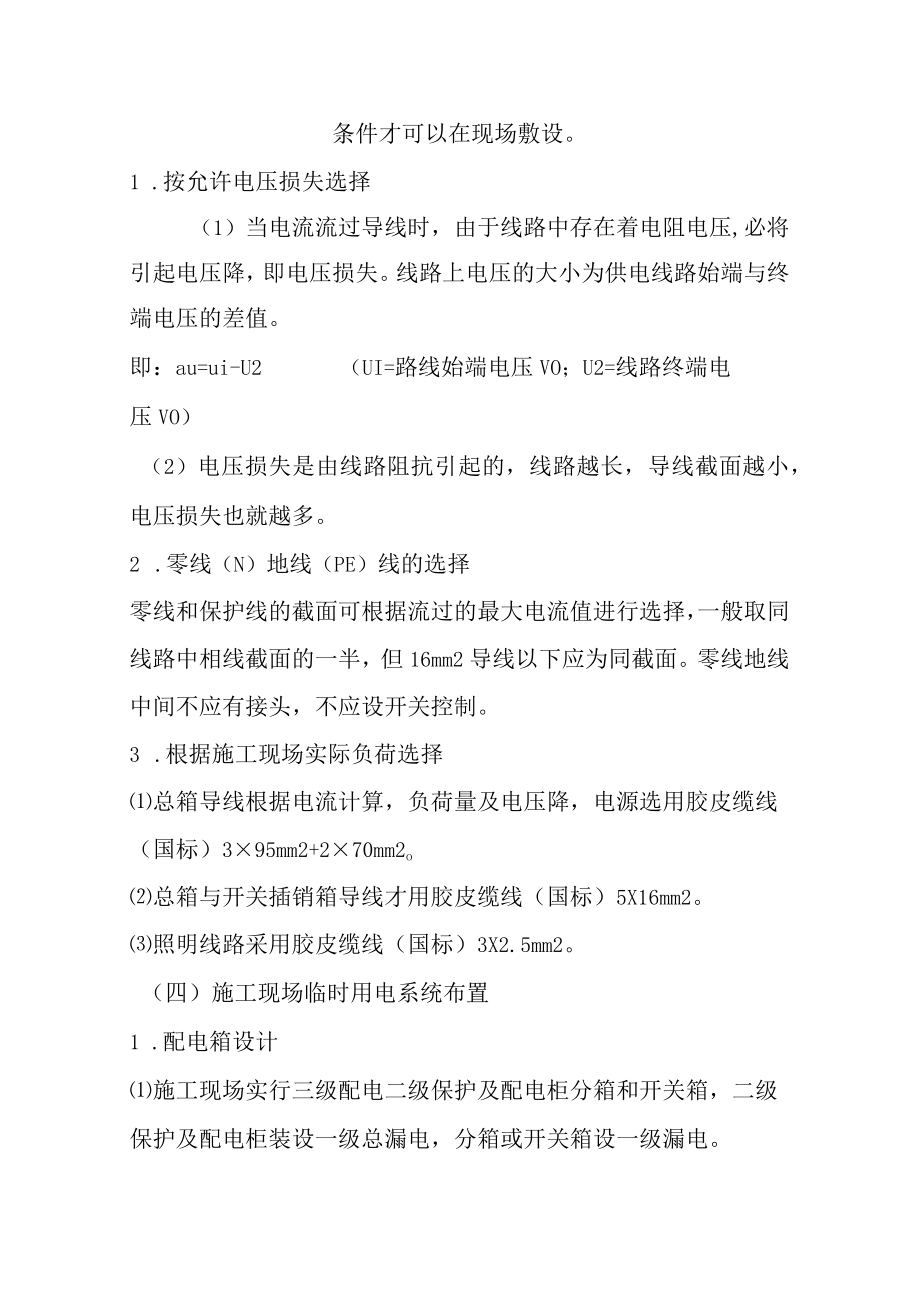

3、大小为供电线路始端与终端电压的差值。即：au=ui-U2（UI=路线始端电压VO；U2=线路终端电压VO）（2）电压损失是由线路阻抗引起的，线路越长，导线截面越小，电压损失也就越多。2 .零线（N）地线（PE）线的选择零线和保护线的截面可根据流过的最大电流值进行选择，一般取同线路中相线截面的一半，但16mm2导线以下应为同截面。零线地线中间不应有接头，不应设开关控制。3 .根据施工现场实际负荷选择总箱导线根据电流计算，负荷量及电压降，电源选用胶皮缆线（国标）395mm2+270mm2o总箱与开关插销箱导线才用胶皮缆线（国标）5X16mm2。照明线路采用胶皮缆线（国标）3X2.5mm2。（四）施
4、工现场临时用电系统布置1 .配电箱设计施工现场实行三级配电二级保护及配电柜分箱和开关箱，二级保护及配电柜装设一级总漏电，分箱或开关箱设一级漏电。总配电箱内设有带短路保护的空气及漏电开关。分箱内总开关用带过流保护的自动空气开关，分路开关用漏电开关。各台用电设备有各自专用开关箱，实行“一机一闸一漏一箱”制，严禁一闸多用。合理选择漏电开关的脱扣整定电流及动作电流，开关箱电开关的箱电电流小于30Ma,动作时间小于0.ISo所有配电箱、开关箱均编号并作出分路标记。2 .临时照明布置现场照明：电器照明为了满足施工现场照明的需要，现场分段分别放置照明配电箱，为了使照度稳定，提高工作效率，照明系统宜使用三相负
5、荷平衡，其中每一单相回路，灯具数量不宜超过25个。负荷电流不宜超过15A。照明方式：现场采用热辐射光源和气体放电光源两种光源，部分区域增加局部照明和固定式照明，对特殊场所（卫生间、楼梯上下布道）增加低压照明。对所用临时照明方式进行照度计算，力求达到容量小、效果好、安装便利、利于维护。灯具选用与布置：光源名称容量规格光源的适用场所荧光高压汞灯220V,250W照度要求高，但对光色无特殊要求场所金属卤化物灯220V,400W较高处照度较高照明白炽灯36V,60W上下楼梯，公共走道，卫生间等场所施工现场内灯具布置得要求:工作面照度均匀，达到规定的照度，光线的射向适当，无眩光，无阴影。严格遵守照明灯对
6、地距离高度要求，室内220V灯具距地面不低于2.4mo普通灯具与易燃物距离不宜小于300mm,聚光灯高热灯具与易燃物距离不宜小于500mm,达不到安全距离，应采取隔热措施。（六）施工现场临时用电安全管理措施1 .我公司在进场前编制施工现场临时用电专项方案，经审批后方可施工。2 .我公司对施工人员进行临电安全培训，培训结束后进行考试，考试合格后准许上岗。要求电工持证上岗。3 .配电系统必须实行分级配电。现场内所有配电箱的内部必须符合有关规定，箱内电器必须可靠、完好，其选型、定值要符合有关规定，开关电器应标明用途。电闸箱内电器系统须统一式样、统一配制，箱体统一刷涂桔黄色，并按规定设置围栏和防护鹏，流动箱与上一级电闸箱的联接方式。4 .各配电箱的电缆均采用三相五芯电缆，凡是穿过大门口等车辆较多的路段要加套钢管保护。现场电动机具的电源线严禁拖地，明设时要做好防护。
