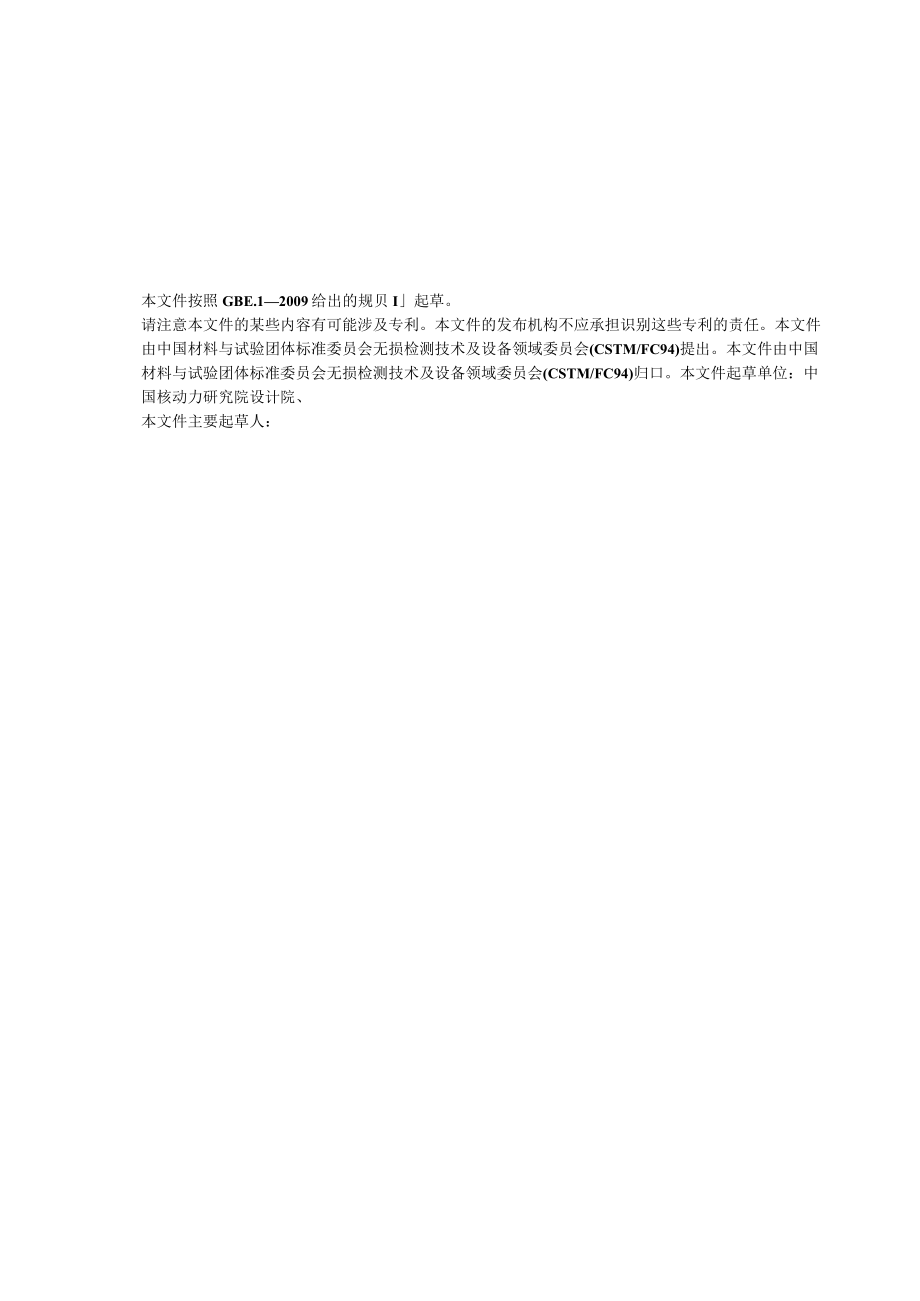

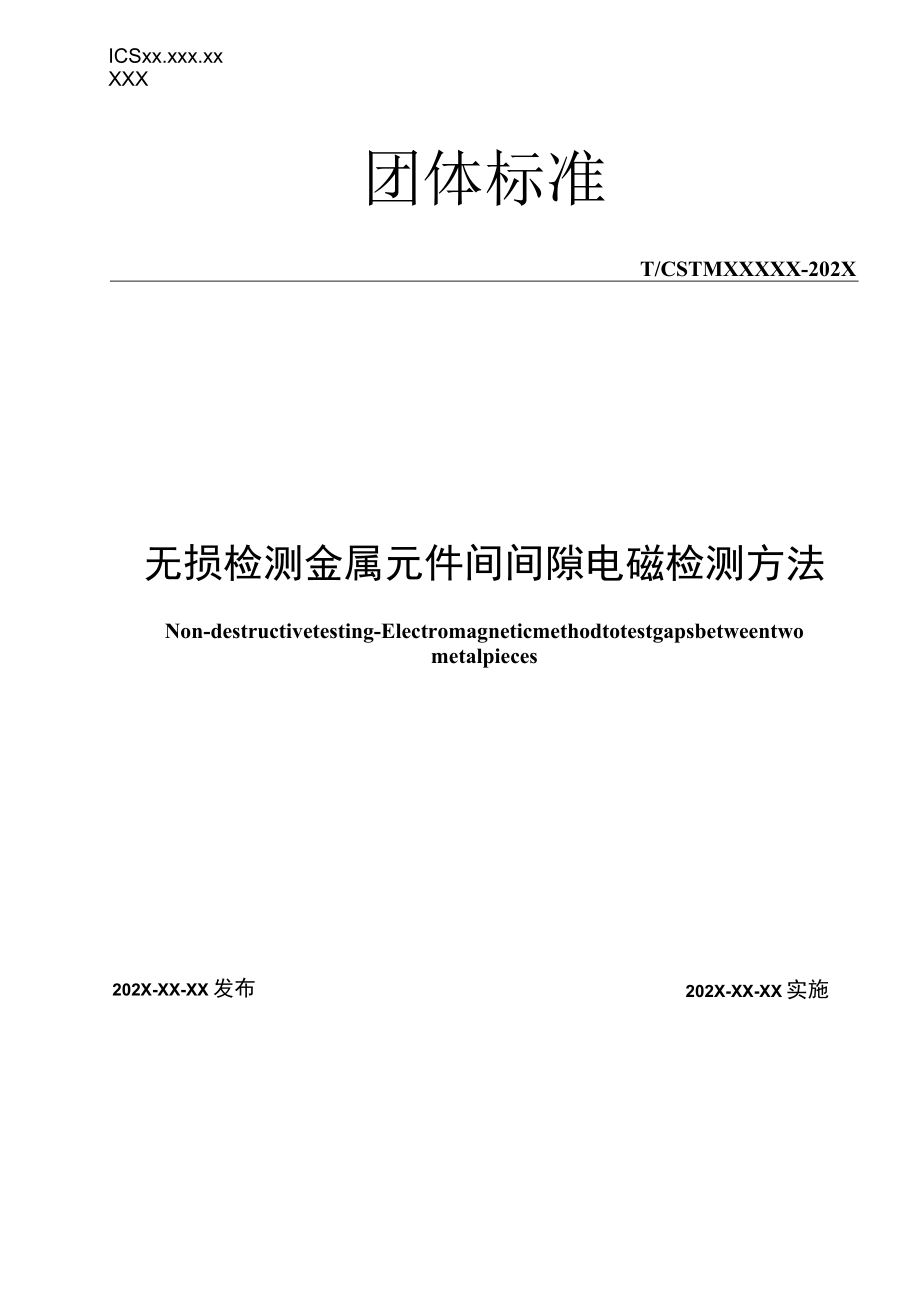

1、ICSxx.xxx.xxXXX团体标准T/CSTMXXXXX-202X无损检测金属元件间间隙电磁检测方法Non-destructivetesting-Electromagneticmethodtotestgapsbetweentwometalpieces202X-XX-XX实施202X-XX-XX发布中关村材料试验技术联盟发布本文件按照GBE.12009给出的规贝I起草。请注意本文件的某些内容有可能涉及专利。本文件的发布机构不应承担识别这些专利的责任。本文件由中国材料与试验团体标准委员会无损检测技术及设备领域委员会(CSTM/FC94)提出。本文件由中国材料与试验团体标准委员会无损检测技术及设
2、备领域委员会(CSTM/FC94)归口。本文件起草单位：中国核动力研究院设计院、本文件主要起草人：无损检测金属元件间间隙电磁检测方法1范围本文件规定了两金属体之间间隙的电磁检测方法。本文件适用于无磁性及磁性金属材料，以及由导电部件组成的复合材料。通常本方法检测的间隙范围为1.2mm50mm,这主要是由于传感器尺寸和结构限制。特殊尺寸的间隙，可以设计特殊结构的传感器或支撑结构完成检测。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅注日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T944
3、5无损检测人员资格鉴定与认证3术语和定义无。4方法原理利用电容串联的原理，串联电容的总电容和它们极片之间的距离和成反比，极片之间的距离和即为金属体之间的间隙。因此，通过测量容抗的变化，就可以测量出两金属体之间的间隙。当片式传感器进入金属间间隙时，金属间隙面与传感器形成电容，电容容抗随间隙大小变化而变化。该变化由传感器送入间隙检测仪器中，经由滤波、放大、相敏检波等，得到与间隙变化相对应的电子信号，经专业软件处理成间隙值显示在计算机屏幕或输出到指定数据存储位置。图1检测原理示意图5人员资格检测人员应按照GB/T9445或有关规定取得相应的资格等级证书，并从事与其技术资格等级相适应的工作。6干扰6.
4、1 被检工件表面曲率当间隙形成面为曲面时，传感器大小应根据曲面曲率设计；在仪器校准时也须采用多次测量取平均值的方法来消除曲面影响。6.2 间隙长度影响当检测较长间隙时，由于传感器电路信号输入口及输出口电缆的分布电容影响，干扰信号加剧。所以此时应采取措施消除长电缆分布电容影响。6.3 边缘效应检验方法对临近材料边缘的这种表面急剧变化很灵敏。因此，除非仪器针对这种情况设定了专门的测量方法，否则在临近边缘或边角处所做的测量是无效或不够准确的。边缘校正程序不仅应考虑属性评估算法中边缘效应的影响（如传感器响应模型），还应在对比试块标准化时加入固定装置以确保传感器相对边缘的位置。6.4 仪器稳定性测量仪器
5、的漂移和噪声会引起测量误差。当属性基准值超过阈值范围时，应进行重新标准化和系统性能验证。6.5 温度电子仪器一般都会受到被检工件温度变化的影响，应采用合理措施加以消除。7设备要求7.1 仪器电子仪器应能以合适的频率激励片式间隙传感器使之通以交变电流,并能够测得片式间隙传感器中容抗的变化。7.2 片式间隙传感器片式间隙传感器能够与间隙面形成电容并感应间隙大小变化。片式间隙传感器包含：a）一个绝缘体基体；b）绝缘体基体上印制电容；c）信号输入、输出线路。8校准及标准化8.1 一般要求仪器应根据厂家的说明书进行组装、启动，并留有足够的时间使其运行稳定。仪器应置于空气中或者利用试件进行标准化校准。应根
6、据经验设定校准周期，并针对具体应用进行校准，校准应包括仪器的性能验证。8.2 标准试样校准标准试样校准包括将片式间隙传感器伸进多个已知的间隙标准试样，以建立电信号幅值与间隙的对应关系。标准试样在几何特性（大小和弯曲度）上应与被检间隙相同。标准试样间隙应涵盖被测间隙的最大最小值。标准试样应经法定计量部门计量检定，并给出标准间隙的尺寸与公差。8.3 系统性能验证系统性能验证涉及到对多个标准试样间隙值进行测量，以确认这些间隙值在该应用上是在指定的公差范围内。这可以用来验证校准的准确性和仪器操作的正确性。仪器性能验证并不代表校准，它是一种质量控制程序，应记录在报告中（见本标准第10章）。9检测步骤9.
7、1检测步骤如下：a）启动仪器，预热至少15min；b）在测量前和测量过程中每隔2h（或检验人员认为有必要时）用标准试样校准仪器；c）将传感器置于指定位置进行测量，并保存检测结果；d）依次检测其它被检对象。9.2注意事项9.2.1边缘效应除非该测量方法具有边缘校正功能并且该功能已被证实有效,否则片式间隙传感器感应区域应不包含边、孔或内角。9.2.2数据分辨率须对数据率和扫描速度进行调整，以确保数据分辨率有效。10检测报告检测报告应包括以下内容：a）报告名称及编号；b）项目名称；c）检测日期；d）检验、复核、批准人签名；e）仪器、传感器型号；f）试样名称、规格尺寸；g）检验依据及执行标准；h）检测频率；i）检测程序鉴定；j）检验结果；k）必要的检验说明。
