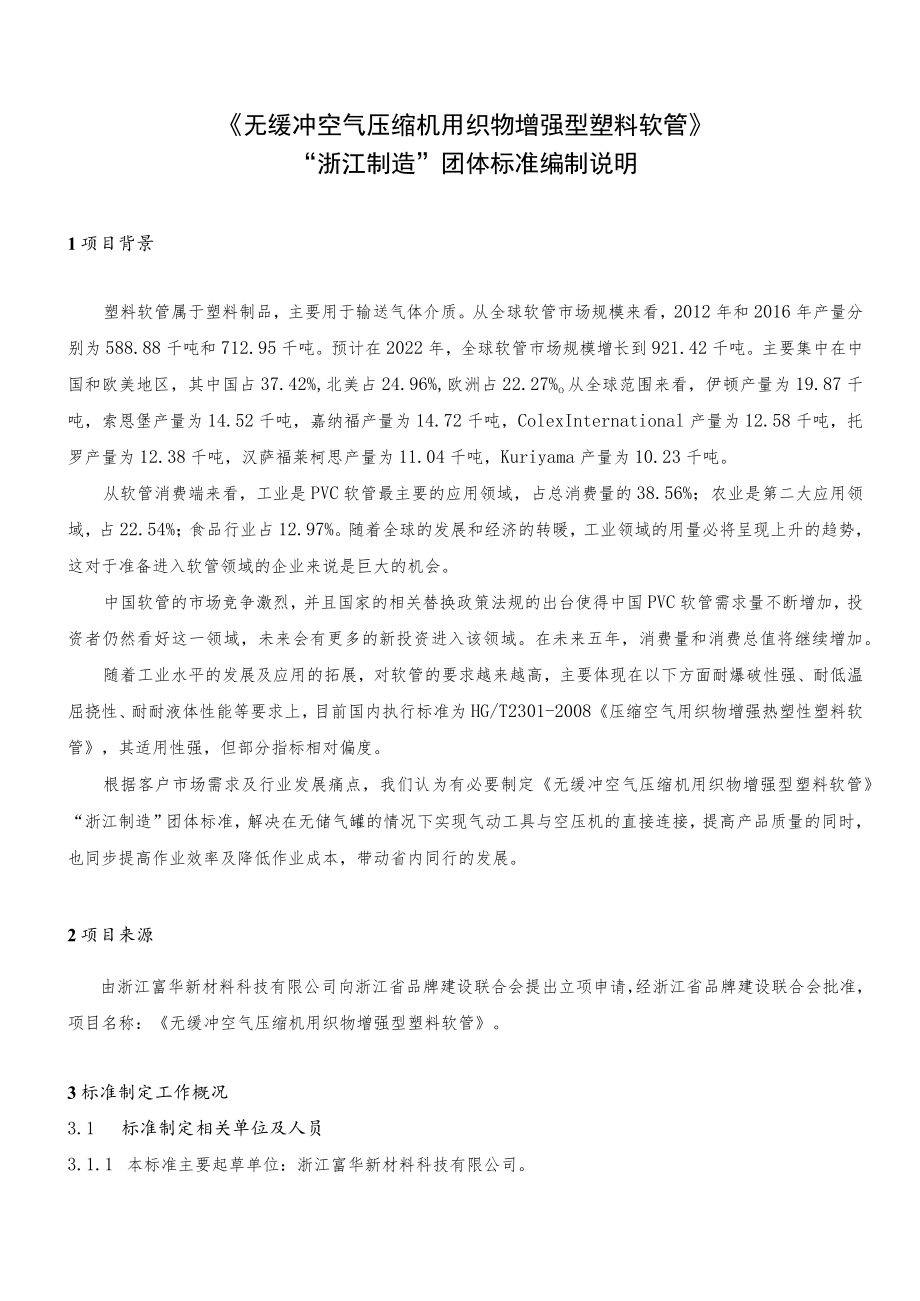

1、无缓冲空气压缩机用织物增强型塑料软管“浙江制造”团体标准编制说明浙江富华新材料科技有限公司2023年2月无缓冲空气压缩机用织物增强型塑料软管“浙江制造”团体标准编制说明1项目背景塑料软管属于塑料制品，主要用于输送气体介质。从全球软管市场规模来看，2012年和2016年产量分别为588.88千吨和712.95千吨。预计在2022年，全球软管市场规模增长到921.42千吨。主要集中在中国和欧美地区，其中国占37.42%,北美占24.96%,欧洲占22.27%o从全球范围来看，伊顿产量为19.87千吨，索恩堡产量为14.52千吨，嘉纳福产量为14.72千吨，ColexInternational产量为
2、12.58千吨，托罗产量为12.38千吨，汉萨福莱柯思产量为11.04千吨，Kuriyama产量为10.23千吨。从软管消费端来看，工业是PVC软管最主要的应用领域，占总消费量的38.56%；农业是第二大应用领域，占22.54%；食品行业占12.97%。随着全球的发展和经济的转暖，工业领域的用量必将呈现上升的趋势，这对于准备进入软管领域的企业来说是巨大的机会。中国软管的市场竞争激烈，并且国家的相关替换政策法规的出台使得中国PVC软管需求量不断增加，投资者仍然看好这一领域，未来会有更多的新投资进入该领域。在未来五年，消费量和消费总值将继续增加。随着工业水平的发展及应用的拓展，对软管的要求越来越高
3、，主要体现在以下方面耐爆破性强、耐低温屈挠性、耐耐液体性能等要求上，目前国内执行标准为HG/T2301-2008压缩空气用织物增强热塑性塑料软管，其适用性强，但部分指标相对偏度。根据客户市场需求及行业发展痛点，我们认为有必要制定无缓冲空气压缩机用织物增强型塑料软管“浙江制造”团体标准，解决在无储气罐的情况下实现气动工具与空压机的直接连接，提高产品质量的同时，也同步提高作业效率及降低作业成本，带动省内同行的发展。2项目来源由浙江富华新材料科技有限公司向浙江省品牌建设联合会提出立项申请，经浙江省品牌建设联合会批准，项目名称：无缓冲空气压缩机用织物增强型塑料软管。3标准制定工作概况3.1 标准制定相

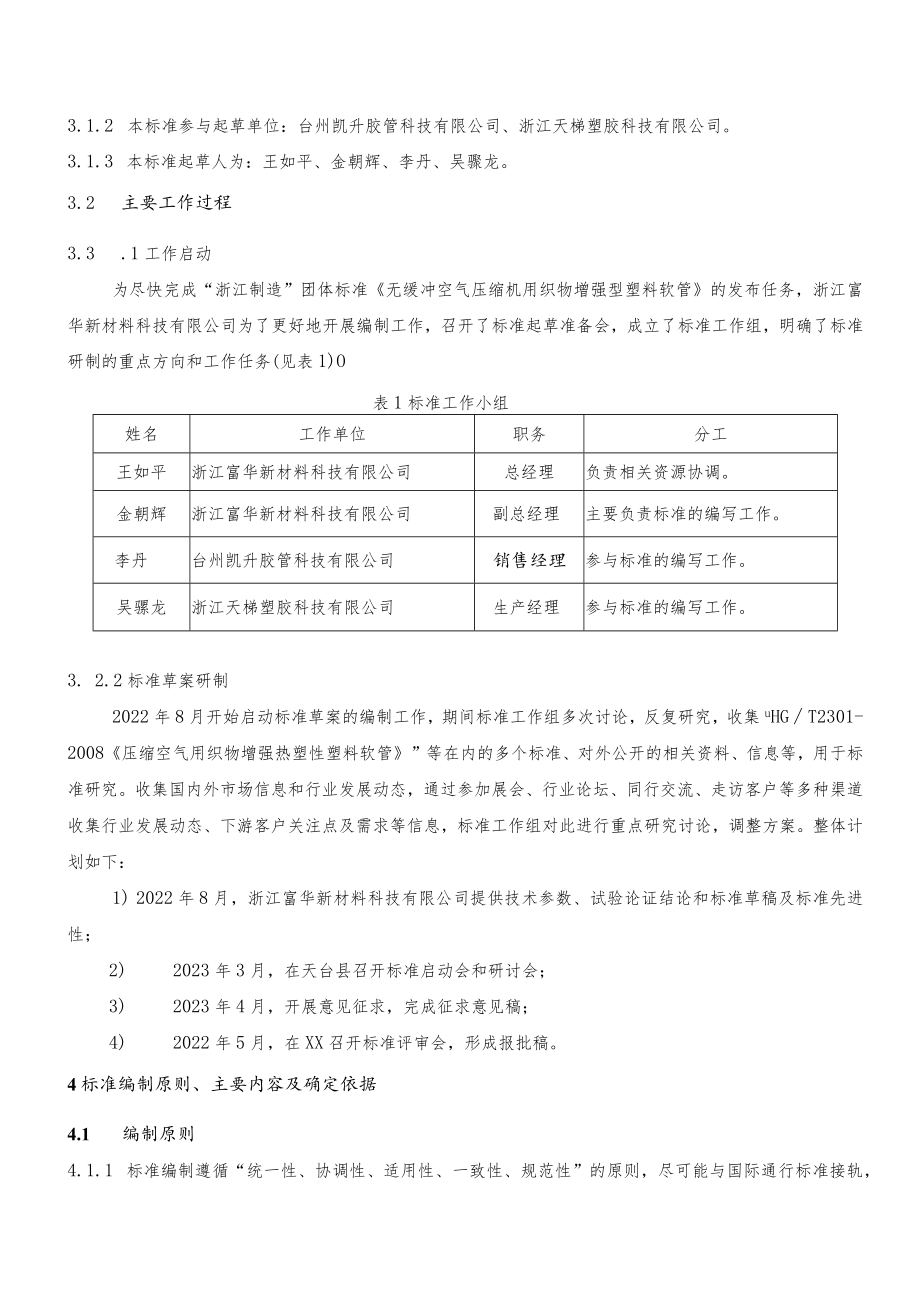

4、关单位及人员3.1.1 本标准主要起草单位：浙江富华新材料科技有限公司。3.1.2 本标准参与起草单位：台州凯升胶管科技有限公司、浙江天梯塑胶科技有限公司。3.1.3 本标准起草人为：王如平、金朝辉、李丹、吴骤龙。3.2 主要工作过程3.3 .1工作启动为尽快完成“浙江制造”团体标准无缓冲空气压缩机用织物增强型塑料软管的发布任务，浙江富华新材料科技有限公司为了更好地开展编制工作，召开了标准起草准备会，成立了标准工作组，明确了标准研制的重点方向和工作任务(见表1)O表1标准工作小组姓名工作单位职务分工王如平浙江富华新材料科技有限公司总经理负责相关资源协调。金朝辉浙江富华新材料科技有限公司副总经理
5、主要负责标准的编写工作。李丹台州凯升胶管科技有限公司销售经理参与标准的编写工作。吴骡龙浙江天梯塑胶科技有限公司生产经理参与标准的编写工作。3. 2.2标准草案研制2022年8月开始启动标准草案的编制工作，期间标准工作组多次讨论，反复研究，收集uHGT2301-2008压缩空气用织物增强热塑性塑料软管”等在内的多个标准、对外公开的相关资料、信息等，用于标准研究。收集国内外市场信息和行业发展动态，通过参加展会、行业论坛、同行交流、走访客户等多种渠道收集行业发展动态、下游客户关注点及需求等信息，标准工作组对此进行重点研究讨论，调整方案。整体计划如下：1) 2022年8月，浙江富华新材料科技有限公司提
6、供技术参数、试验论证结论和标准草稿及标准先进性；2) 2023年3月，在天台县召开标准启动会和研讨会；3) 2023年4月，开展意见征求，完成征求意见稿；4) 2022年5月，在XX召开标准评审会，形成报批稿。4标准编制原则、主要内容及确定依据4.1 编制原则4.1.1 标准编制遵循“统一性、协调性、适用性、一致性、规范性”的原则，尽可能与国际通行标准接轨，注重标准的可操作性，本标准严格按照GB/TL12020标准化工作导则第1部分：标准的结构和编写的规定进行编写和表述。4.1.2 编制过程中遵循五性并举的原则： 合规性：本拟定标准涉及的内容符合法律法规、产业政策及强制性标准要求。 必要性：通
7、过关键技术指标的提升，可增强软管的可靠性、开拓在低温环境下的市场应用。 先进性：本拟定标准在关键技术指标上达到“国内领先、国际一流”，具体见“表3”。 可操作性：本拟定标准的试验采用GB/T9573、GB/T528.GB/T5563.GB/T14905.GB/T5565.1.GB/T5565.2及ISO等行业内认可的试验标准，国内具有诸多第三方检测机构，具有可验证性；供应链系统完整，采购性强；生产方面，采用行业通用的设备，可制造型强。 经济性：技术指标的提升优化设计参数和工艺参数参考即可实现，如原材料合理配比、增加抗老化剂等方式，几乎不增加企业生产成本，同时也不会产生质量风险。4.2 主要内容
8、及确定依据本标准的主要内容包括：范围、规范性引用文件、术语和定义、组成和型号、基本要求、技术要求、试验方法、检验规则、标志、包装、运输、贮存及质量承诺。其中，基本要求对设计研发、原材料、工艺及装备、检验检测四方面进行规定。技术要求包括规格外观、尺寸、拉伸强度、拉断伸长率、耐老化性能、加热时质量损失、耐液体性能、水解性能、静液压要求、粘合强度、筑弧灯暴露、耐弯曲性能、低温屈挠性。其基本要求、技术要求、试验方法、标志、包装、运输和贮存以及质量承诺的确定依据如下：5) 2.1基本要求标准起草工作组主要以软管生产企业浙江富华新材料科技有限公司调研结果为基础，按照“浙江制造”团体标准制订框架要求，增加了
9、设计研发、原材料、工艺和装备、检验检测、质量承诺等内容。4. 2.2技术要求技术要求基于浙江制造团体标准的先进性定位，根据客户市场需求及行业产品痛点，结合标准研制工作组对浙江富华新材料科技有限公司产品实际生产水平进行调研，充分论证后确定技术项目和指标值，具体如下：1）爆破压力在23C时，由IOMPa提升至15MPa；60C时，由5MPa提升至8MPa。确定依据：根据客户和市场的需求，在复杂工矿环境下，空压机无法使用贮气罐，对软管带来的两个特别的要求。一是没有缓冲，对软管的耐压性能有更高的要求；二是没有缓冲,压力峰值比较高。所以对现有行业标准中的耐爆破性能进行提升，使用者在没有贮气罐的情况下，空
10、压机也能正常使用。提升方法：通过原材料配方调整和工艺优化，增强内外层的粘合强度。2）拉断伸长率内衬层，由2250%提升至2300%；外覆层，由2250%提升至2300%。确定依据：实际工况考虑，拉力较大时，不容易断。提升方法：增加原材料柔性。4）耐油性能（体积变化率）由W15%提升至Wl0%。确定依据：在特殊工矿下，空压机无法使用贮气罐（贮气罐起到缓冲和沉淀油水的作用），软管直接与空压机连接，会导致空压机的油水进入到软管内，软管和油长时间接触会使软管发泡、变形，降低使用寿命。所以提升耐油性很有必要。提升方法：合理配比增塑剂的品种与用量。5）拉伸强度变化率内衬层，由W15%提升至W10%；外覆层
11、，由W15%提升至Wl0%。确定依据：提升软管的使用寿命。提升方法：合理配比增塑剂的品种与用量。6）拉断伸长变化率内衬层，由W25%提升至W20%；外覆层，由25%提升至W20%。确定依据：应实际工况考虑，拉力较大时，不容易断。提升方法：合理配比增塑剂的品种与用量。7）低温屈挠性能由-10C提升至-30。确定依据：行业标准生产软管的使用温度环境为T0C,在超过TO。C时，容易脆裂，不满足寒冷地区的客户需求。提升方法：在原材料配方中增加耐寒助剂。4.2.3试验方法确定依据：为确保检验标准的有效性，本文件中主要以GB/T9573、GB/T528、GB/T5563、GB/T14905、GB/T556
12、5.1、GB/T5565.2及ISO相关试验方法为基础。4 .2.4检验规则确定依据：本部分内容选择结合产品自身属性及客户要求而定。5 .2.5标志、包装、运输和贮存确定依据：HG/T23012008标准中规定的内容依然适用于浙江制造标准，本部分内容选择引用现有HG/T23012008的内容。4. 2.6质量承诺确定依据：根据浙江制造的定位理念及研制要求，结合法律法规规定及客户需求，有助于生产企业和用户准确把控产品的质量，提高产品的可信赖性。在HG/T2301-2301基础之上增加质量承诺要求。5标准先进性体现5.1基本要求（型式试验规定技术指标外的设计研发、原材料、工艺和装备、检验检测等方面
13、）、质量承诺等体现“浙江制造”标准“四精”特征的相关先进性的情况。5. 1.1精心设计本章节主要规定“采用三维软件进行软管结构、模具参数的设计”、“具备根据客户要求，对耐爆破性能、耐油性能、耐老化、耐低温性能等指标进行验证分析的能力”，强调生产企业的自主研发能力。5. 1.2精良选材本章节规定了主要原料的质量要求，“织物用涤纶长丝应符合GB/T16604中优等品的要求”及“软管用聚氯乙烯树脂应符合GB/T5761中相应型号优等品要求”，为最终成品质量提供保障。5. 1.3精工制造本章节主要从自动化、工艺全流程角度出发，对生产企业规定了必要的工艺装备，如“具备自动上料、搅拌、冷却、下料等造粒设备
14、”、“具备自动上料、内管挤出、绕线、增强层挤出、加热、外层挤出、冷却等一体化成型设备”、“具备自动计米、自动标记装置”，突出企业自身的制造能力和自动化水平。5. 1.4精诚服务本章节规定“在正常使用情况下，2年内如出现质量问题，制造商应提供免费维修或更换。”、“客户提出投诉时，应在24h内做出响应，72h内给出解决方案”，也是对消费者的一种承诺，贴合市场、规定合理、必要性强。5.2 与相关标准的对比分析与行业标准、国内标杆企业标准、客户要求的性能指标对比分析（关键技术指标），具体见表4c本标准共有14个技术指标，提升了7个技术指标：表4技术指标先进性对比质量特性技术指标本拟定标准对标标准备注行
15、业标准国内标杆标准客户要求耐爆破性爆破压力/MPa23七时151012.812.86(C时856物理性能拉断伸长率H内衬层230022502250外覆层23002502250拉伸强度/MPa内衬层21515215外覆层21515215耐老化性能拉伸强度变化率/%内衬层1015一15外覆层101515拉断伸长变化率小内衬层202525外覆层202525耐油性能耐液体性能体积变化率/%101515耐低温性能低温屈挠性能/七-30-10-10-30注：1）行业标准：HG/T2301压缩空气用织物增强热塑性塑料软管（等同国际标准ISO5774:2006）；2）国内标杆标准：Q/0725WHZ-2016PVC纤维增强软管（潍坊惠众塑胶有限公司）；3）
