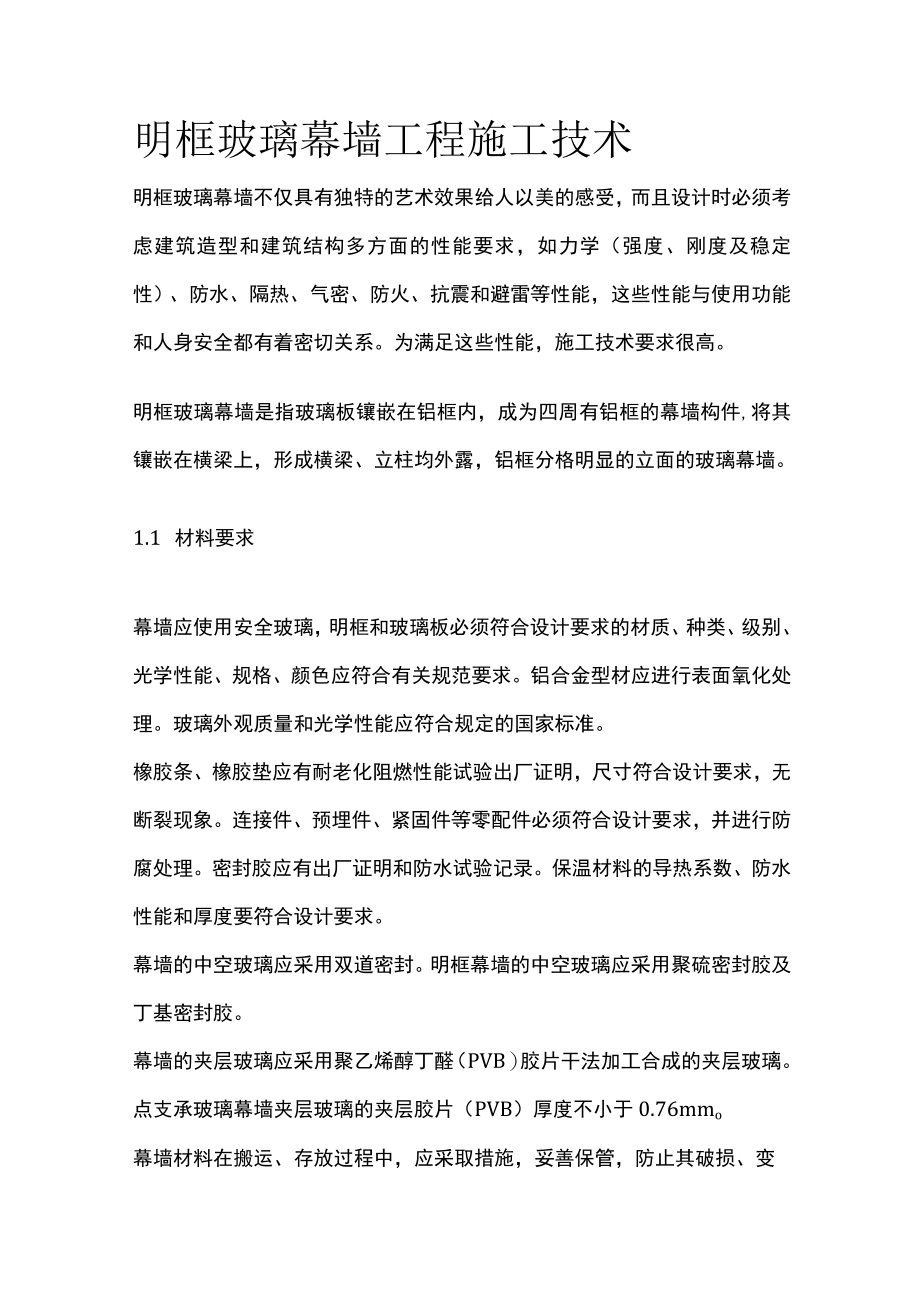

1、明框玻璃幕墙工程施工技术明框玻璃幕墙不仅具有独特的艺术效果给人以美的感受，而且设计时必须考虑建筑造型和建筑结构多方面的性能要求，如力学（强度、刚度及稳定性）、防水、隔热、气密、防火、抗震和避雷等性能，这些性能与使用功能和人身安全都有着密切关系。为满足这些性能，施工技术要求很高。明框玻璃幕墙是指玻璃板镶嵌在铝框内，成为四周有铝框的幕墙构件,将其镶嵌在横梁上，形成横梁、立柱均外露，铝框分格明显的立面的玻璃幕墙。1.1 材料要求幕墙应使用安全玻璃，明框和玻璃板必须符合设计要求的材质、种类、级别、光学性能、规格、颜色应符合有关规范要求。铝合金型材应进行表面氧化处理。玻璃外观质量和光学性能应符合规定的国

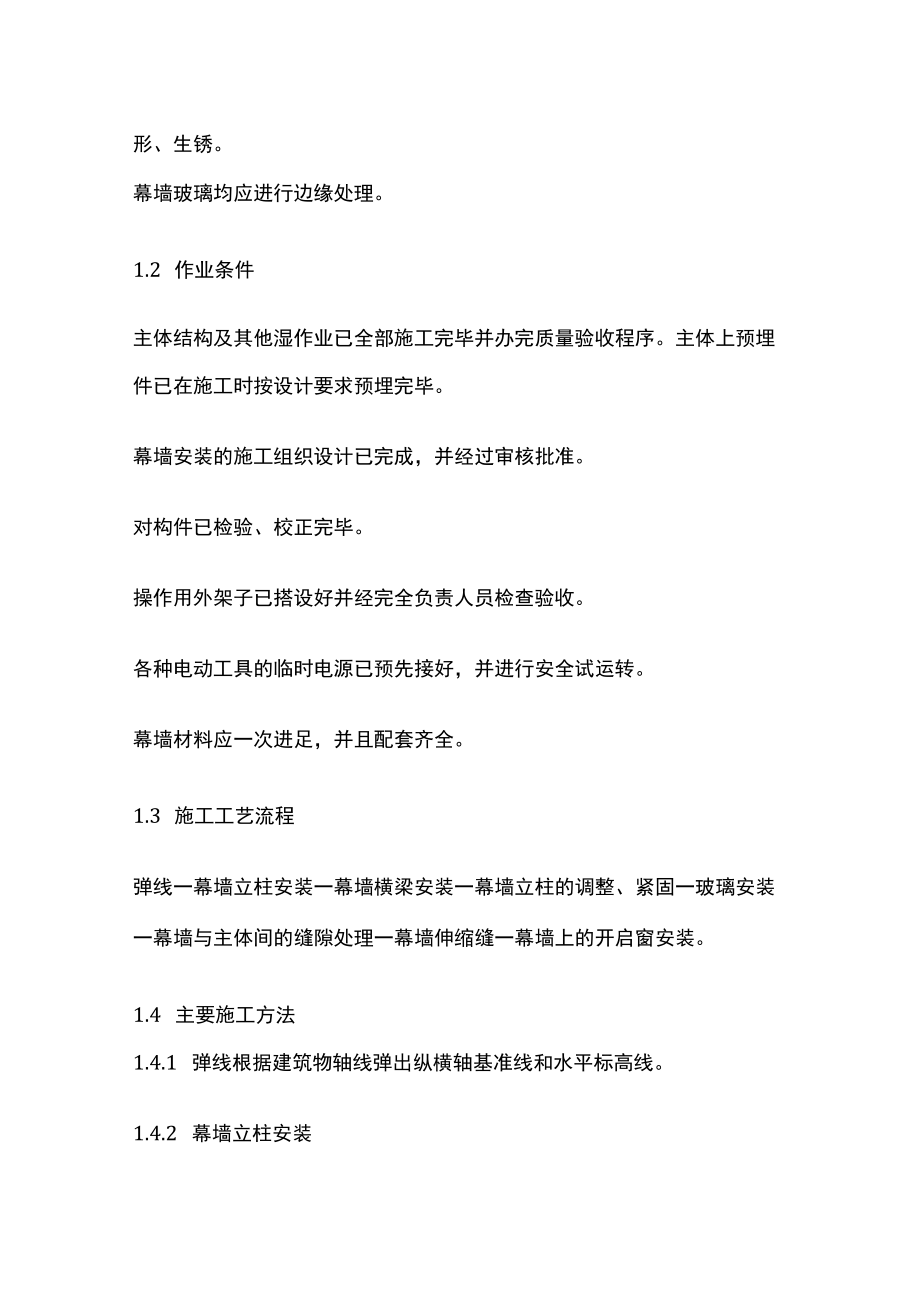

2、家标准。橡胶条、橡胶垫应有耐老化阻燃性能试验出厂证明，尺寸符合设计要求，无断裂现象。连接件、预埋件、紧固件等零配件必须符合设计要求，并进行防腐处理。密封胶应有出厂证明和防水试验记录。保温材料的导热系数、防水性能和厚度要符合设计要求。幕墙的中空玻璃应采用双道密封。明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶。幕墙的夹层玻璃应采用聚乙烯醇丁醛（PVB）胶片干法加工合成的夹层玻璃。点支承玻璃幕墙夹层玻璃的夹层胶片（PVB）厚度不小于0.76mmo幕墙材料在搬运、存放过程中，应采取措施，妥善保管，防止其破损、变形、生锈。幕墙玻璃均应进行边缘处理。1.2 作业条件主体结构及其他湿作业已全部施工完毕并办

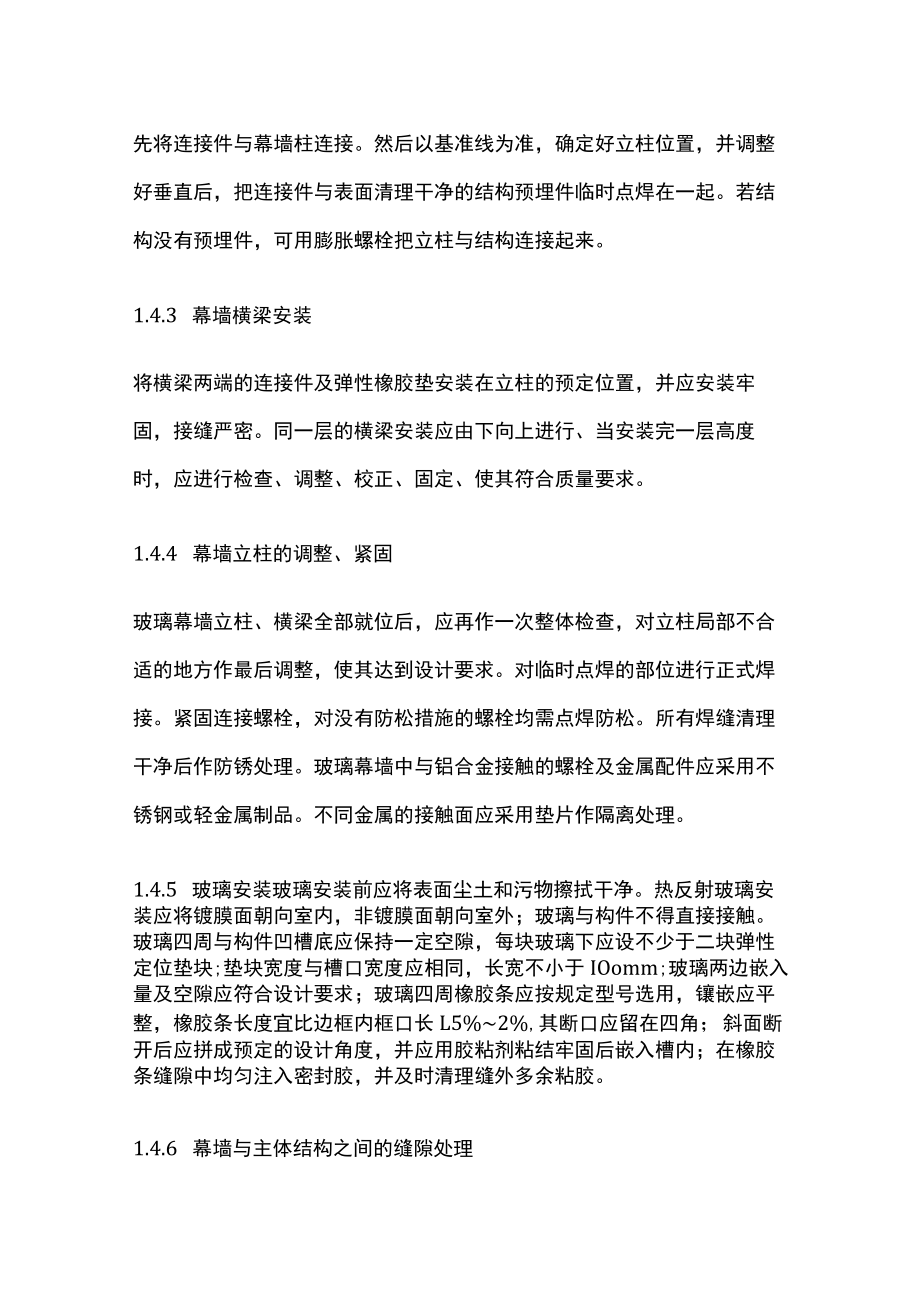

3、完质量验收程序。主体上预埋件已在施工时按设计要求预埋完毕。幕墙安装的施工组织设计已完成，并经过审核批准。对构件已检验、校正完毕。操作用外架子已搭设好并经完全负责人员检查验收。各种电动工具的临时电源已预先接好，并进行安全试运转。幕墙材料应一次进足，并且配套齐全。1.3 施工工艺流程弹线一幕墙立柱安装一幕墙横梁安装一幕墙立柱的调整、紧固一玻璃安装一幕墙与主体间的缝隙处理一幕墙伸缩缝一幕墙上的开启窗安装。1.4 主要施工方法1.4.1 弹线根据建筑物轴线弹出纵横轴基准线和水平标高线。1.4.2 幕墙立柱安装先将连接件与幕墙柱连接。然后以基准线为准，确定好立柱位置，并调整好垂直后，把连接件与表面清理干
4、净的结构预埋件临时点焊在一起。若结构没有预埋件，可用膨胀螺栓把立柱与结构连接起来。1.4.3 幕墙横梁安装将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置，并应安装牢固，接缝严密。同一层的横梁安装应由下向上进行、当安装完一层高度时，应进行检查、调整、校正、固定、使其符合质量要求。1.4.4 幕墙立柱的调整、紧固玻璃幕墙立柱、横梁全部就位后，应再作一次整体检查，对立柱局部不合适的地方作最后调整，使其达到设计要求。对临时点焊的部位进行正式焊接。紧固连接螺栓，对没有防松措施的螺栓均需点焊防松。所有焊缝清理干净后作防锈处理。玻璃幕墙中与铝合金接触的螺栓及金属配件应采用不锈钢或轻金属制品。不同金属的接
5、触面应采用垫片作隔离处理。1.4.5 玻璃安装玻璃安装前应将表面尘土和污物擦拭干净。热反射玻璃安装应将镀膜面朝向室内，非镀膜面朝向室外；玻璃与构件不得直接接触。玻璃四周与构件凹槽底应保持一定空隙，每块玻璃下应设不少于二块弹性定位垫块;垫块宽度与槽口宽度应相同，长宽不小于IOomm;玻璃两边嵌入量及空隙应符合设计要求；玻璃四周橡胶条应按规定型号选用，镶嵌应平整，橡胶条长度宜比边框内框口长L5%2%,其断口应留在四角；斜面断开后应拼成预定的设计角度，并应用胶粘剂粘结牢固后嵌入槽内；在橡胶条缝隙中均匀注入密封胶，并及时清理缝外多余粘胶。1.4.6 幕墙与主体结构之间的缝隙处理幕墙与主体结构之间的缝隙
6、应用防火的保温材料堵塞；内外表面应采用密封胶连续封闭，接缝应严密不漏水。1.4.7 幕墙上的开启窗按设计要求在幕墙上规定位置安装开启窗，窗框与幕墙框格结构配合的四边间隙均匀，窗框周边内外要填密封胶。1.4.8 幕墙伸缩缝幕墙的伸缩缝必须保证达到设计要求。如果伸缩缝用密封胶填充，填胶时要注意莫让密封胶接触主梃衬芯、以防幕墙伸缩活动时破坏胶缝。1.4.9 抗渗漏试验幕墙施工中应分层进行抗雨水渗漏性能检查。1.5 质量控制1.5.1 玻璃幕墙工程所有使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。检验方法：检查材料、构件、组件的产品合格证书、进场验收记录、性能
7、检测报告和材料的复验报告。1.5.2 玻璃幕墙的造型和立面分格应符合设计要求。检验方法：观察；尺量检查。1.5.3 玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合要求。检验方法：观察；检查隐蔽工程验收记录和施工记录。1.5.4 各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。检验方法：观察；检查隐蔽工程验收记录和施工记录。1.5.5 高度超过4m的全玻璃幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃、玻璃与玻璃肋之间的缝隙应采用硅碉结构密封胶填嵌严密。检验方法：观察；检查隐蔽工程验收记录和施
8、工记录。1.5.6 点支承玻璃幕墙应采用带万向头的活动不锈钢爪，其钢爪间的中心距离应大于250mmo检验方法：观察；尺量检查。1.5.7 明框玻璃幕墙的玻璃安装应符合下列规定：Q)玻璃槽口与玻璃的配合尺寸应符合设计要求和技术标准的规定。(2)玻璃与构件不得直接接触玻璃四周与构件凹槽底部应保持一定的空隙，每块玻璃下部应至少放置两块宽度与槽口宽度相同、长度不小于IOOmm的弹性定位垫块；玻璃两边嵌入量及空隙应符合设计要求。(3)玻璃四周橡胶条的材质、型号应符合设计要求，镶嵌应平整，橡胶条长度应比边框内槽长15.%2.0%,橡胶条在转角处应斜面断开，并应用粘结剂粘结牢固后嵌入槽内。检验方法：观察；检
9、查施工记录。1.5.8 玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点、各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。检验方法：观察；检查隐蔽工程验收记录和施工记录。1.5.9 玻璃幕墙应无渗漏。检验方法：在易渗漏部位进行淋水检查。1510玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。检验方法：观察；尺量检查，检验施工记录。1.5.11 玻璃幕墙开启窗的配件应齐全、安装应牢固、安装位置和开启方向、角度应正确，开启应灵活，关闭应严密。检验方法：观察；手扳检查；开启和关闭检查。1.5.12 玻璃幕墙的防雷装置必须与主体结构
10、的防雷装置可靠连接。检验方法：观察；检查隐蔽工程验收记录和施工记录。1.5.13 玻璃幕墙表面应平整、洁净；整幅玻璃的色泽应均匀一致；不得有污染和镀膜损坏。检验方法：观察。1.5.14 明框玻璃幕墙的外露框或压条应横平竖直，颜色、规格应符合设计要求，压条安装应牢固。单元玻璃幕墙的单元拼缝或隐框玻璃幕墙的分格玻璃拼缝应横平竖直、均匀一致。检验方法：观察；手扳检查；检查进场验收记录。1.5.15 玻璃幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。检验方法：观察手摸检查。1516防火、保温材料填充应饱满、均匀、表面应密实、平整。检验方法：检查隐蔽工程验收记录。1517玻璃幕墙隐蔽节点的遮封
11、装修应牢固、整齐、美观。检验方法：观察；手扳检查。1.5.18 明框玻璃幕墙安装的允许偏差和检验方法1.6 施工注意事项161每天定时对玻璃幕墙的垂直度及立柱位置进行校核。1.6.2 现场焊接或高强螺栓紧固的构件固定后，应及时进行防锈处理。1.6.3 幕墙中与铝合金接触的螺栓及金属配件采用不锈钢或轻金属制品。1.6.4 幕墙立柱与横梁之间的连接处，宜加设橡胶片，并安装严密。幕墙框架完成后，在所有节点加注密封胶后才能安装玻璃、不同金属的接触面采用垫片做隔离处理。1.6.5 用注射枪注入防水密封胶时，胶迹要均匀、连续、严密。1.6.6 对进场的各种原材料和附件进行质量检查。确保使用合格产品。1.6.7 进场的施工人员必须遵守相关的施工安全规定。1.6.8 做好成品保护工作。
